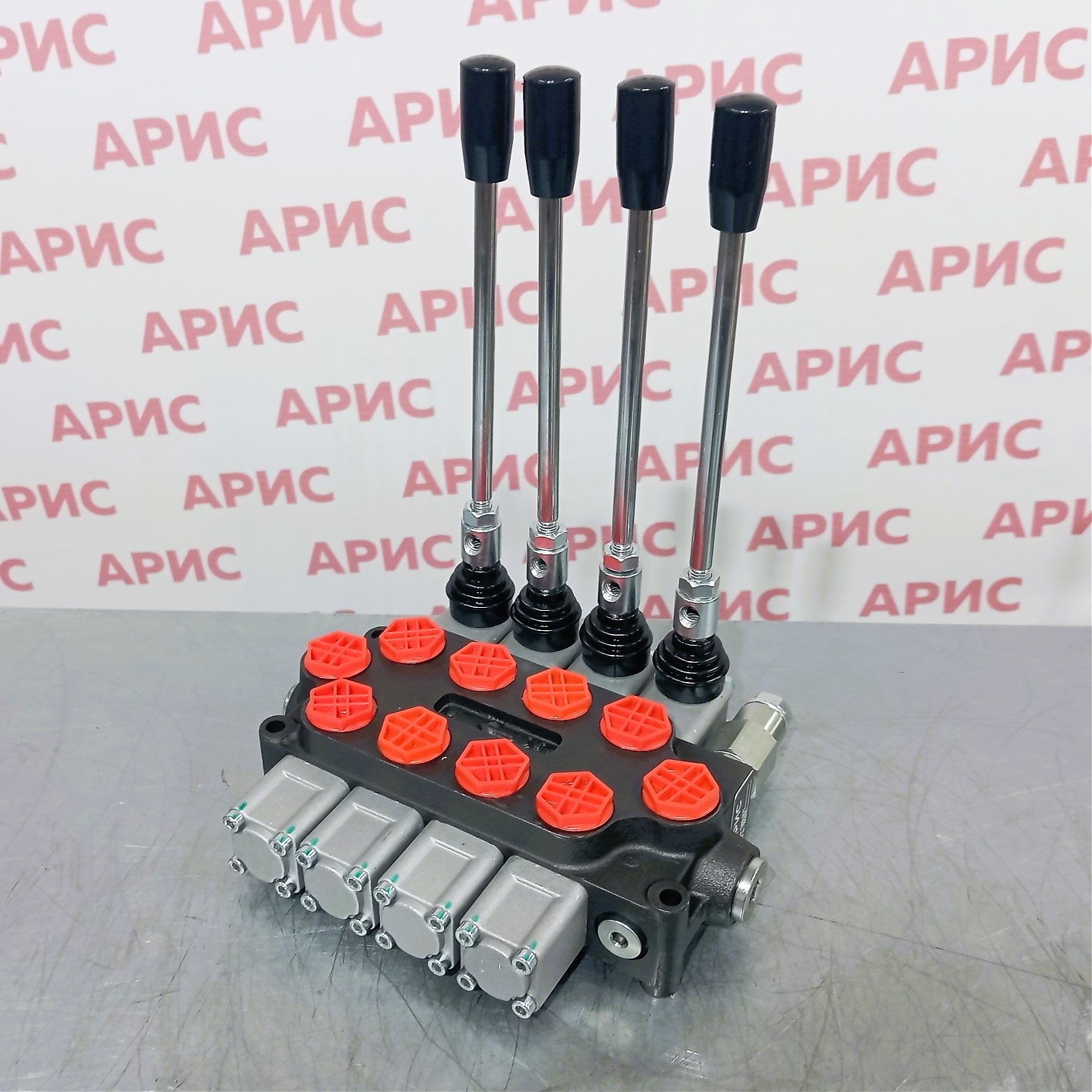

Гидрораспределитель Q45-4OT КИТАЙ

Гидрораспределитель Q45-4OT - четырёхсекционная модель серии Q45 из Китая

Подбирая подходящий гидрораспределитель для спецтехники или стационарной установки, специалисты в первую очередь смотрят на расход и количество секций. Линейка гидрораспределителей на 40 л охватывает большинство задач мобильной гидравлики среднего класса и представлена продукцией нескольких стран. Ценители европейского качества традиционно обращают внимание на гидрораспределители серии Z50 Болгария или гидрораспределители на 40 л Болгария, тогда как покупатели, ориентированные на экономию бюджета при сохранении технических характеристик, выбирают гидрораспределители на 40 л Китай. Именно к этой группе относится серия Q45, и модель Q45-4OT - один из её ключевых представителей.

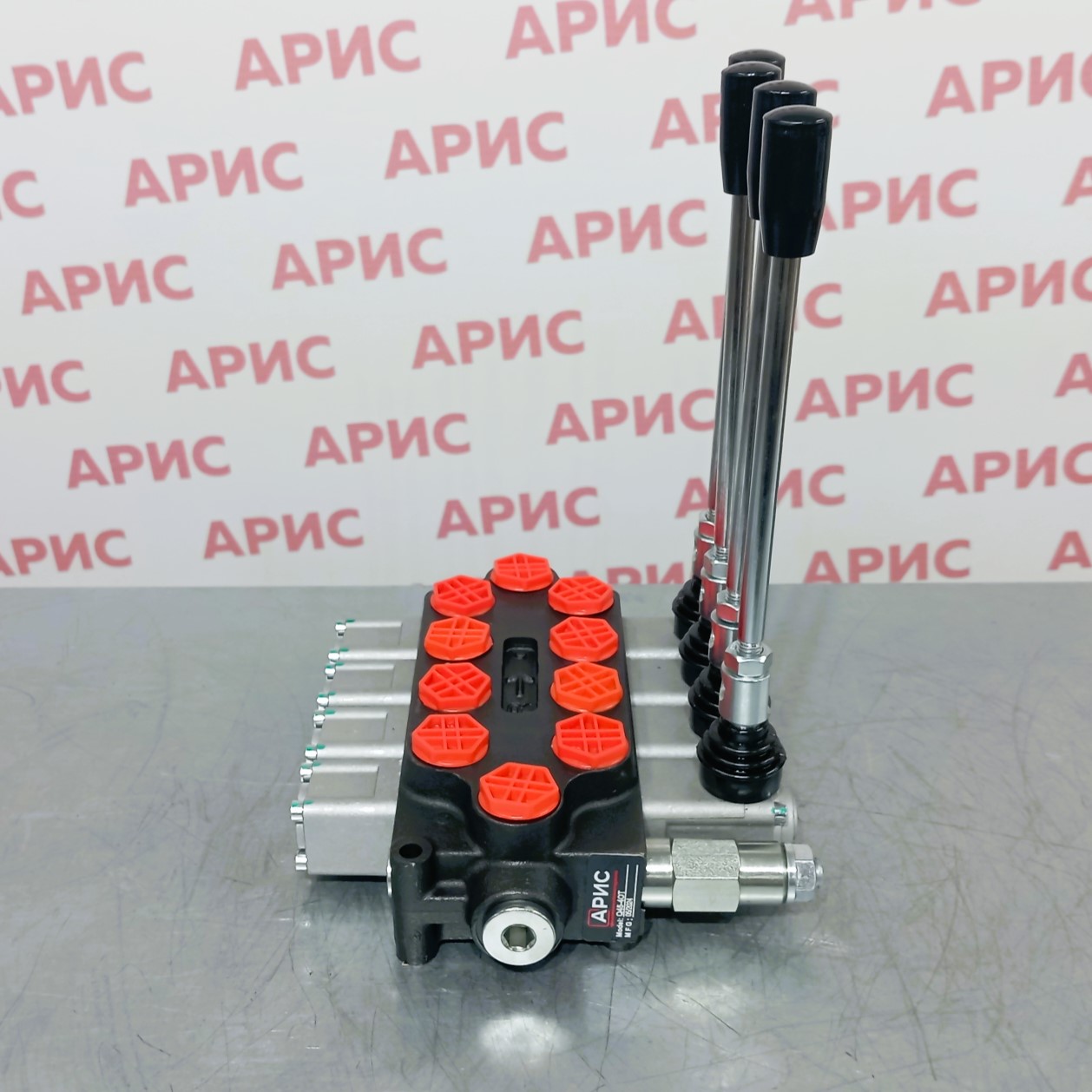

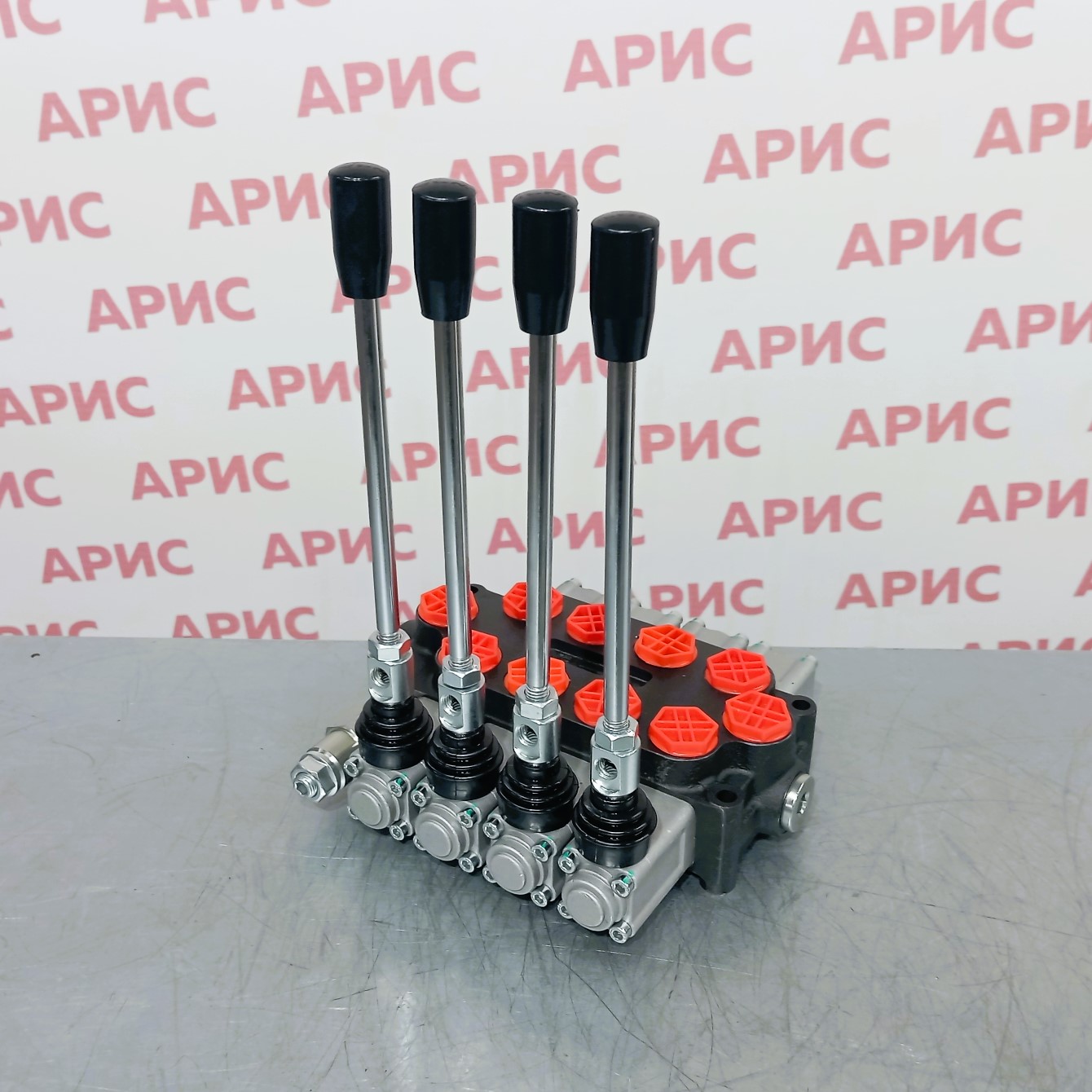

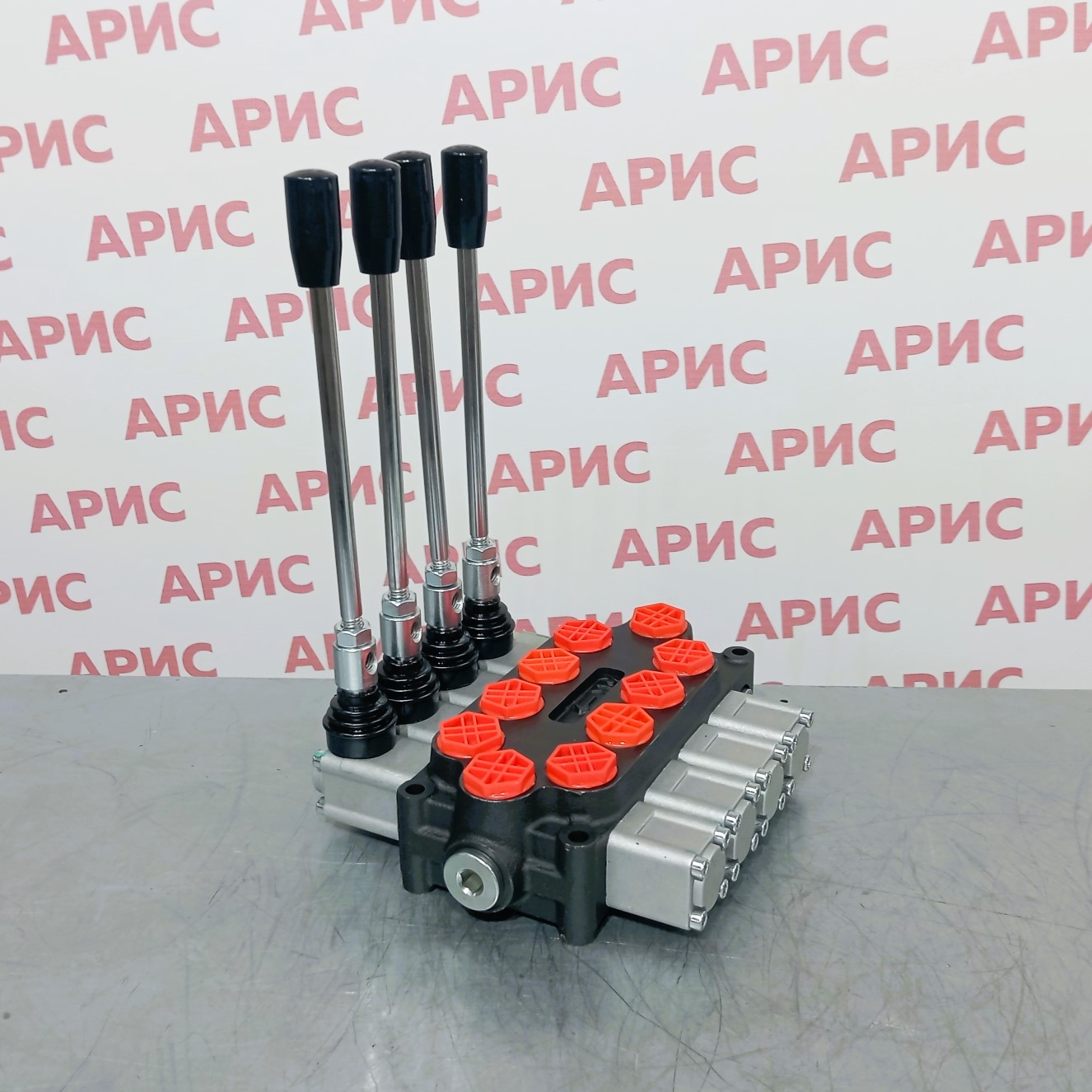

Гидрораспределитель Q45-4OT - четырёхсекционный моноблочный распределитель серии Q45 китайского производства с рычажным управлением. Серия Q45 отличается увеличенным проходным сечением золотников, что при расходе 40 л/мин обеспечивает пониженные потери давления в рабочих линиях и снижает нагрев масла при интенсивной эксплуатации. Четыре независимые секции позволяют управлять четырьмя исполнительными органами без усложнения гидросхемы.

Технические характеристики

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче P: 250 bar
• Максимальное давление на сливе T: 50 bar
• Максимальное давление на выходах A, B: 300 bar
• Температурный диапазон окружающей среды: -40°C…+60°C
• Рабочая жидкость: минеральное масло
• Кинематическая вязкость (рекомендуемая): 20…100 мм²/с
• Внутренние потери (A, B - T): 5 см³/мин при 100 bar
• Ход золотника: ±6 мм
• Конструктивное исполнение: моноблок
• Крепление: 2 болта М8
• Присоединительные отверстия: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8

Расшифровка обозначений и функций золотников

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: Вход P - G1/2, Слив T - G1/2, Выходы A и B - G3/8
4. Температура воздуха -40°C…+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (A, B - T) 5 см³/мин при 100 bar
9. Расход рабочей жидкости 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Принцип работы и конструктивные особенности Q45-4OT

Распределитель построен по золотниковому принципу: каждая из четырёх секций управляется отдельным рычагом, перемещающим золотник на ±6 мм от нейтрали. При отклонении рычага напорная линия P соединяется с выбранным рабочим выходом A или B, одновременно открывая сливной путь T для обратного потока масла из исполнительного органа. Тип поведения каждой секции в нейтральном положении задаётся исполнением установленного золотника и может комбинироваться в пределах одного блока.

Корпус серии Q45 изготовлен из высокопрочного чугуна с точной механической обработкой посадочных поверхностей. Уплотнения из маслостойкой резины NBR обеспечивают стабильную герметичность в диапазоне рабочих температур и вязкостей без дополнительных регулировок. Моноблочная конструкция исключает межсекционные перетечки и сокращает количество внешних соединений до минимума.

Применение гидрораспределителя Q45-4OT

Распределитель рассчитан на открытые гидросистемы с минеральным маслом и совместим с насосами постоянной и переменной производительности при расходе до 40 л/мин. Четыре управляемые секции востребованы в следующих областях:

• тракторы и самоходные машины с комплексным навесным оборудованием
• погрузочно-разгрузочная и складская техника
• лесозаготовительные манипуляторы и харвестеры
• коммунальные машины с несколькими рабочими органами
• сельскохозяйственные агрегаты - опрыскиватели, косилки, пресс-подборщики
• гидравлические прессы и промышленные станции

Рабочий диапазон -40°C…+60°C обеспечивает надёжный запуск на морозе без предварительного прогрева, что особенно актуально для техники, эксплуатируемой в условиях российского климата.

Преимущества серии Q45 и условия покупки

Серия Q45 выгодно отличается от базовых китайских аналогов улучшенной чистотой обработки золотниковых пар, что положительно сказывается на ресурсе и стабильности характеристик в течение всего срока службы. Стандартные присоединительные размеры G1/2 и G3/8 обеспечивают прямую взаимозаменяемость без переходников.

Уточнить наличие на складе, цену и сроки поставки можно через страницу контактов. Подробные условия оплаты и доставки по России и в страны СНГ доступны в соответствующем разделе магазина Арис. Принимаем заказы от физических лиц и предприятий, работаем с безналичной оплатой и по договору.
