Редукторы и мультипликаторы
В этом разделе — узлы, которые передают вращение от двигателя или вала отбора мощности к гидронасосу и рабочим органам: мультипликаторы, редукторы, мотор-редукторы, соединительные и электромагнитные муфты, шлицевые валы.
Мультипликатор: зачем он нужен
Мультипликатор — повышающий редуктор. Его ставят между валом отбора мощности трактора и шестерённым насосом, когда оборотов ВОМ недостаточно, чтобы насос выдал нужный расход. Повышая обороты, мультипликатор позволяет использовать насос меньшего рабочего объёма и получить от гидросистемы нужную производительность.

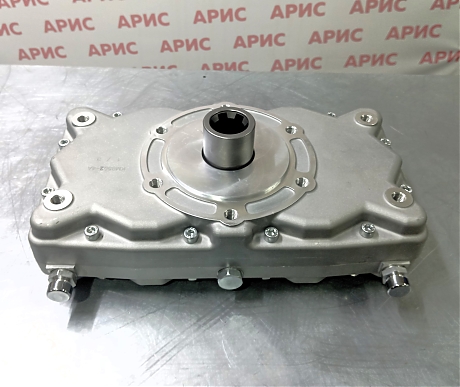

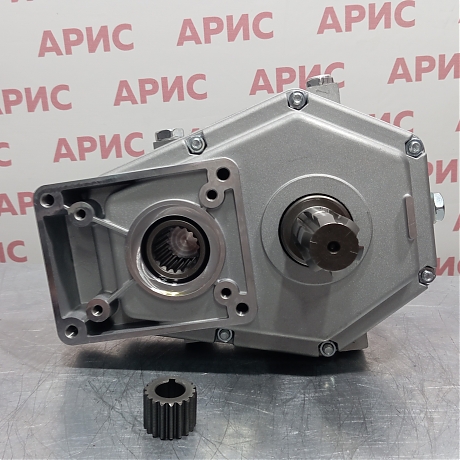

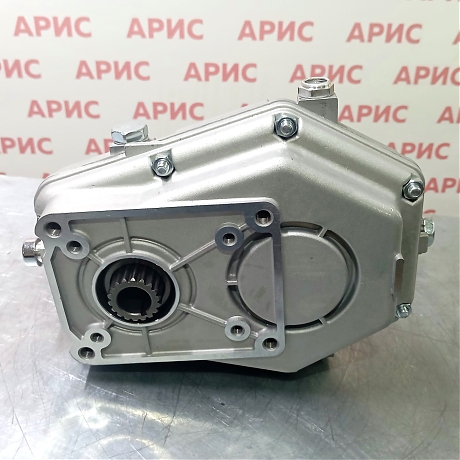

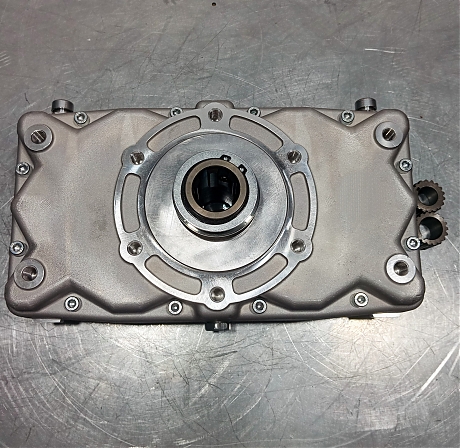

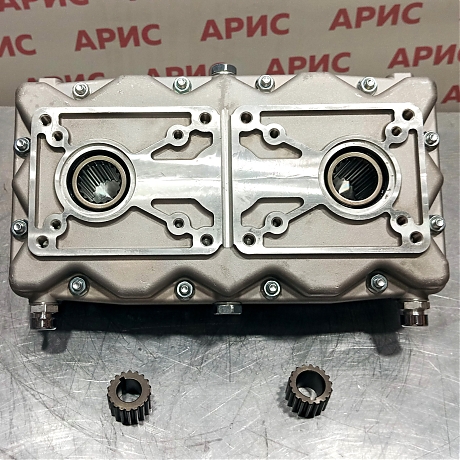

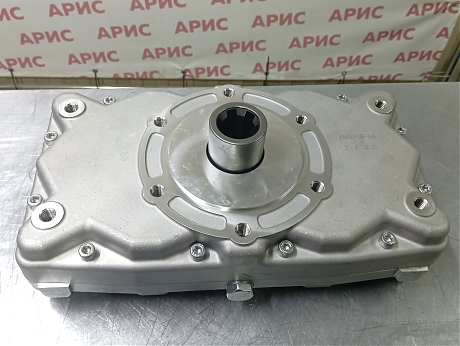

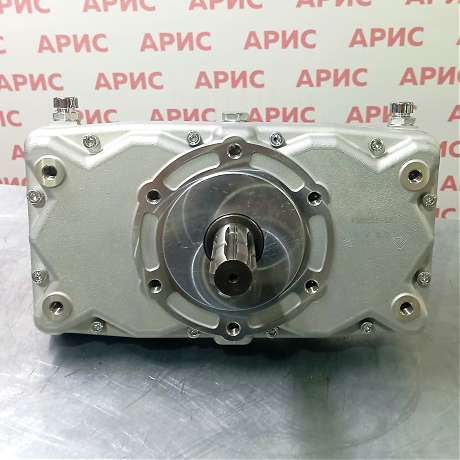

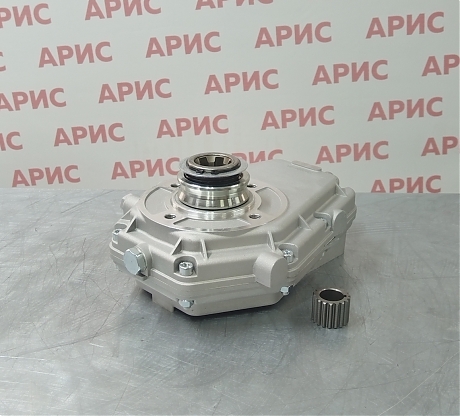

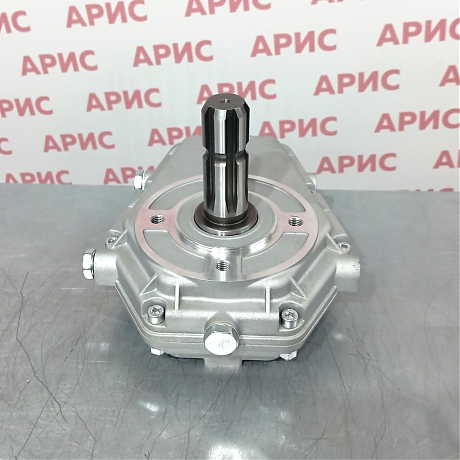

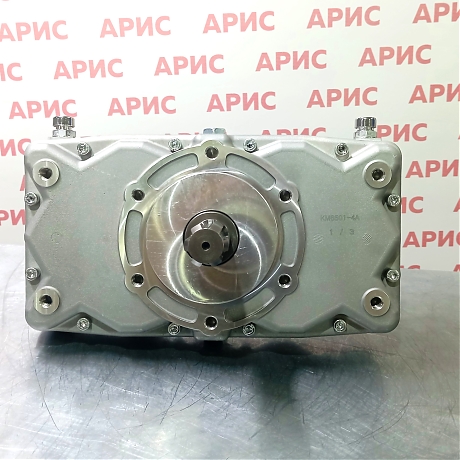

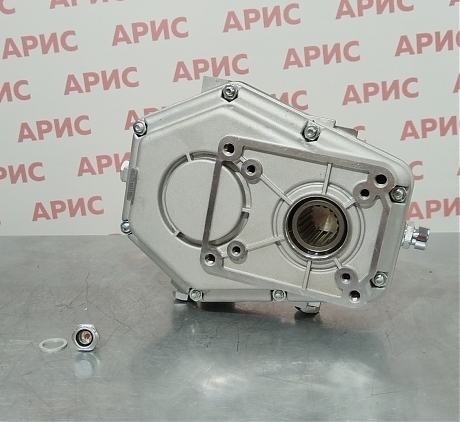

В каталоге — мультипликаторы серий KM6002, KM7001, KM7004, KM7107 и KM8501–KM8504. У серии KM85xx есть исполнения с передаточным отношением 3 и 3,5 — выбор зависит от оборотов ВОМ и требуемого расхода насоса. Многие модели поставляются в комплекте с муфтой.
Муфты и шлицевые валы

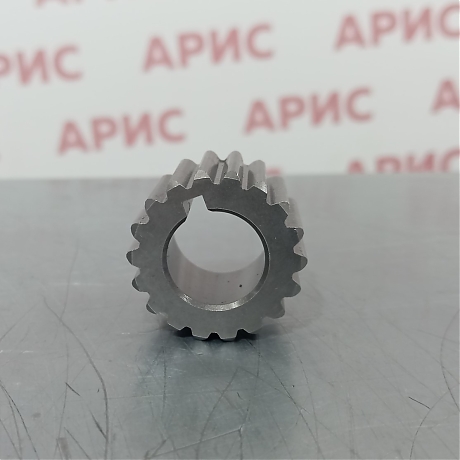

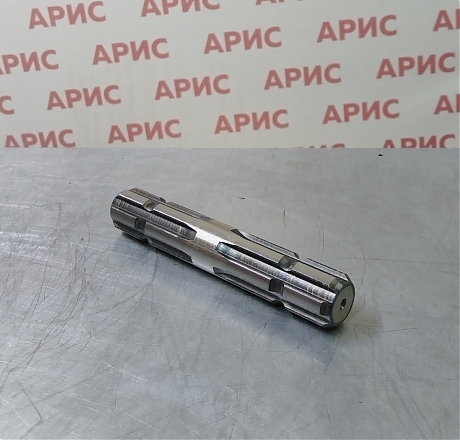

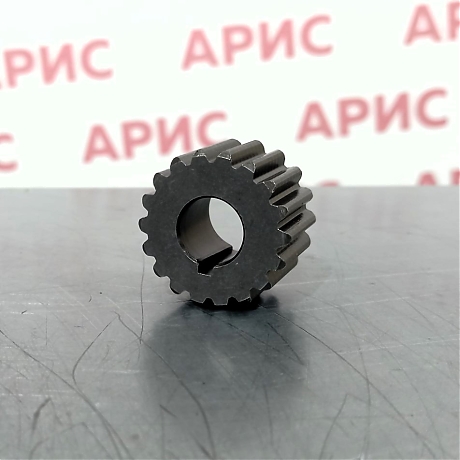

Муфта соединяет выходной вал мультипликатора с валом насоса и подбирается под группу насоса: по обозначению моделей муфта КМ10012 рассчитана на насосы EG2/GP2, КМ10014 — на EG3/GP3. Для соединения с ВОМ в каталоге есть двухсторонние шлицевые валы 1 3/8″ с 6 шлицами — это стандартный хвостовик вала отбора мощности тракторов.
Редукторы и электромуфты

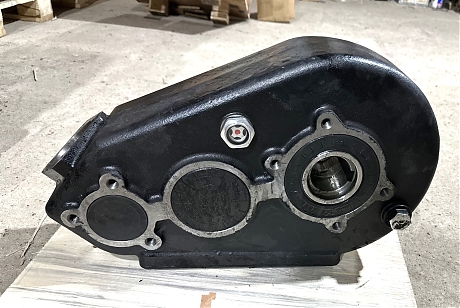

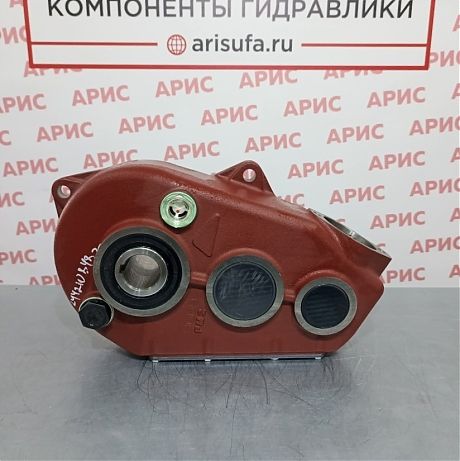

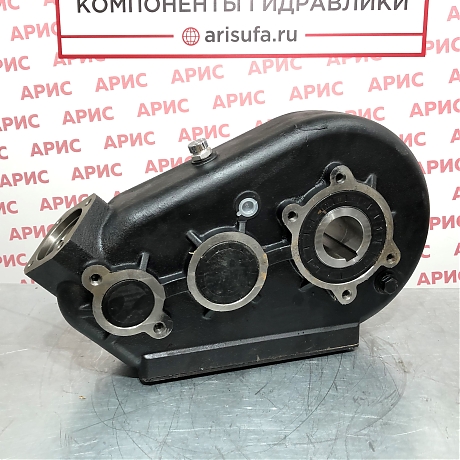

- редукторы RT-300, RT-500 и RT-650 для навесного оборудования с приводом от ВОМ;

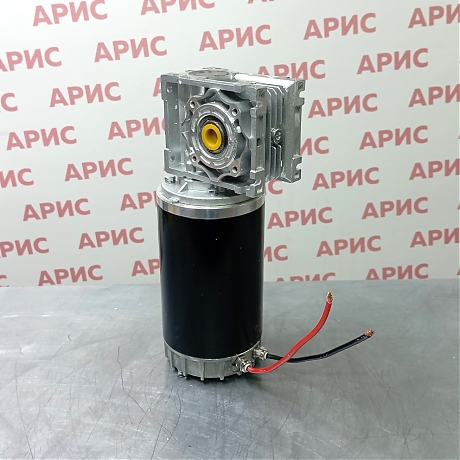

- червячные мотор-редукторы с двигателем 24 В — для приводов с низкой скоростью и большим крутящим моментом;

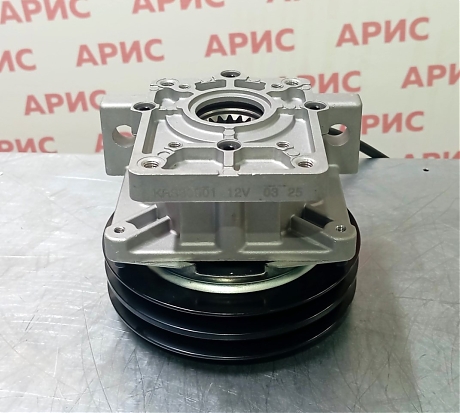

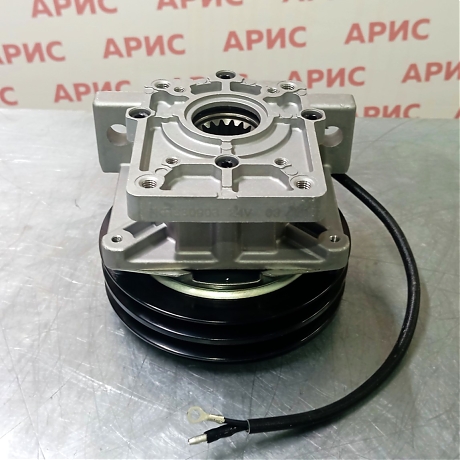

- электромагнитные муфты на 12 и 24 В — позволяют включать и отключать привод насоса от бортовой сети, не останавливая двигатель;

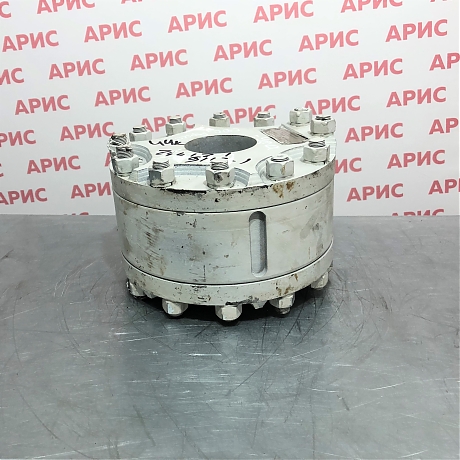

- гидровращатели — для оборудования с вращающимся рабочим органом.
Как подобрать
Для мультипликатора нужны обороты и хвостовик ВОМ, требуемый расход и тип насоса. Для муфты — группа насоса и тип вала. Для мотор-редуктора — напряжение, мощность и передаточное число. Если сомневаетесь, пришлите менеджеру модель трактора и насоса — подберём комплект.
Самовывоз в Уфе и доставка по России
Склад компании «Арис» находится в Уфимском районе: село Михайловка, ул. Дмитриевская, 1/3А — товар можно забрать самовывозом. В другие города отправляем транспортными компаниями «Деловые линии», КИТ, СДЭК, «Энергия» и Почтой России, отгрузка — в течение двух дней после оплаты. Организациям — оптовые цены в зависимости от объёма, работаем с НДС. Консультация: 8-800-707-05-41.
Смотрите также: шестерённые насосы, коробки отбора мощности и гидромоторы.
Частые вопросы
В чём разница между мультипликатором и редуктором?
Редуктор понижает частоту вращения и увеличивает крутящий момент. Мультипликатор, наоборот, повышает частоту вращения, снижая момент. Устроены они одинаково — зубчатая передача в корпусе, — различаются передаточным отношением и направлением передачи мощности.
Зачем мультипликатор в гидравлике?
Вал отбора мощности трактора вращается с частотой 540 или 1000 об/мин, а шестерённому насосу для номинальной подачи обычно нужно больше. Мультипликатор повышает обороты на валу насоса до рабочих.
Как подобрать мультипликатор под насос?
Передаточное отношение считают как требуемые обороты насоса, делённые на обороты ВОМ. Дальше сверяют хвостовик под ВОМ, фланец и вал под насос и передаваемую мощность.
Можно ли использовать редуктор как мультипликатор, развернув его?
Не рекомендуется: подшипники, смазка и зубчатые колёса рассчитаны на определённое направление передачи. Обратное включение без подтверждения производителя сокращает ресурс.
