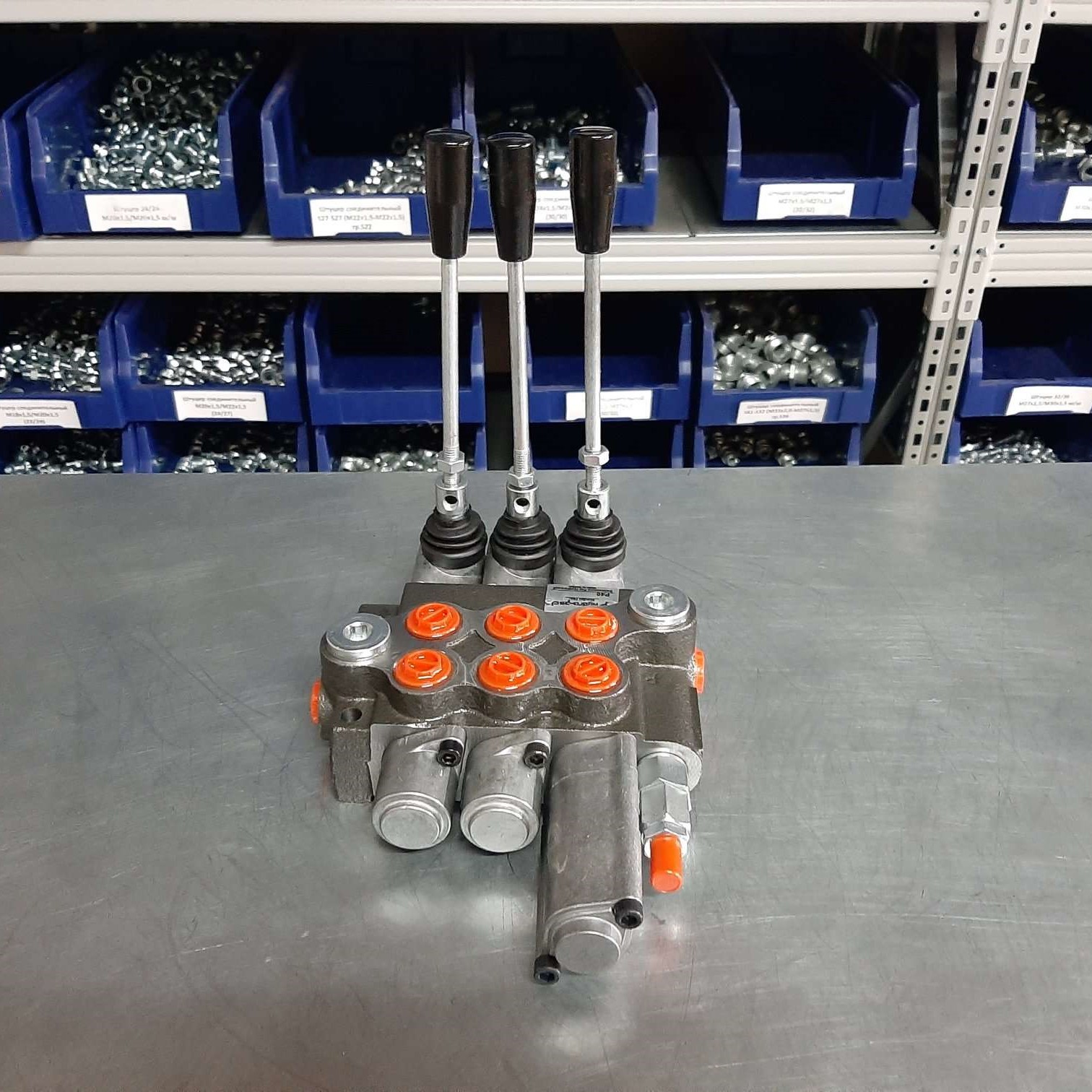

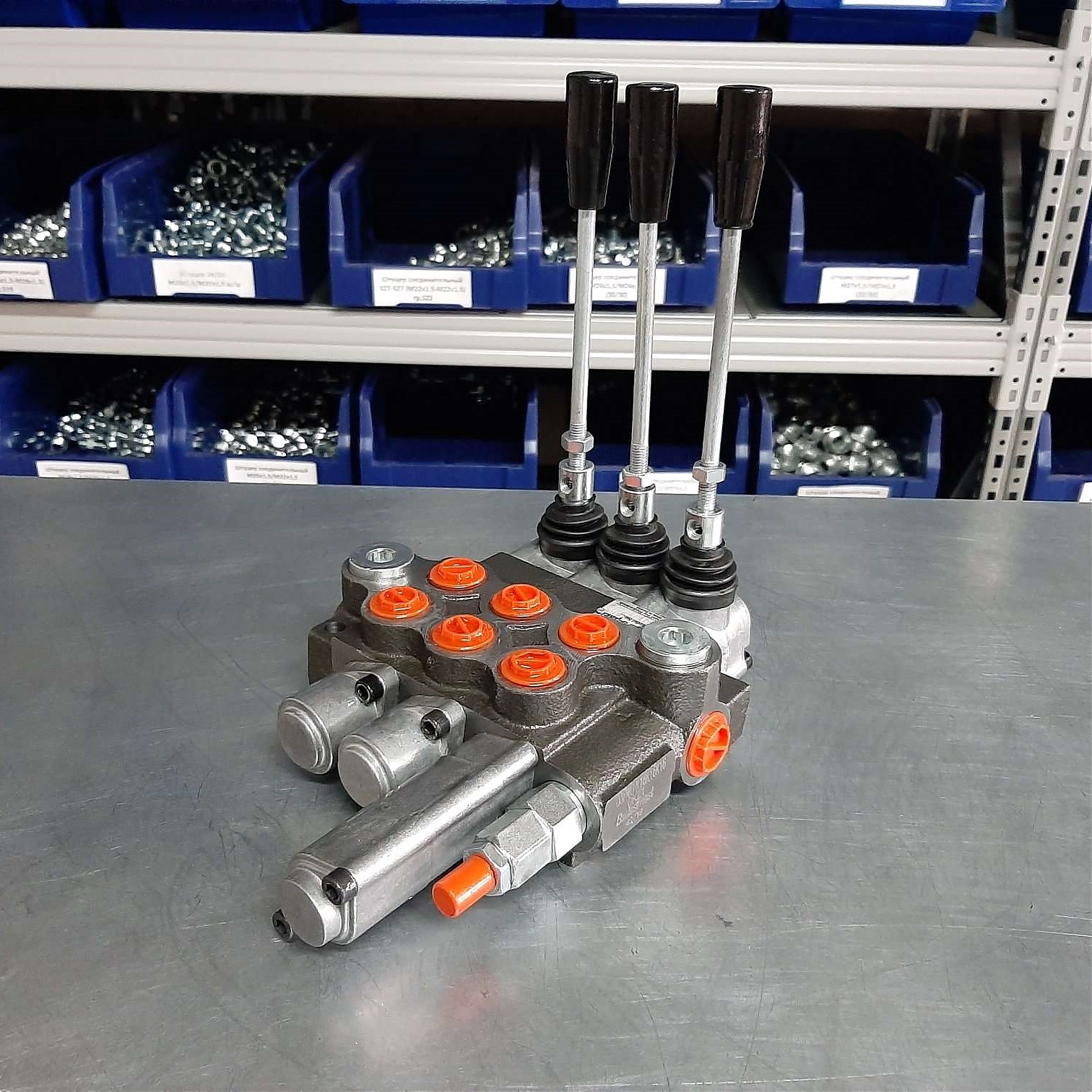

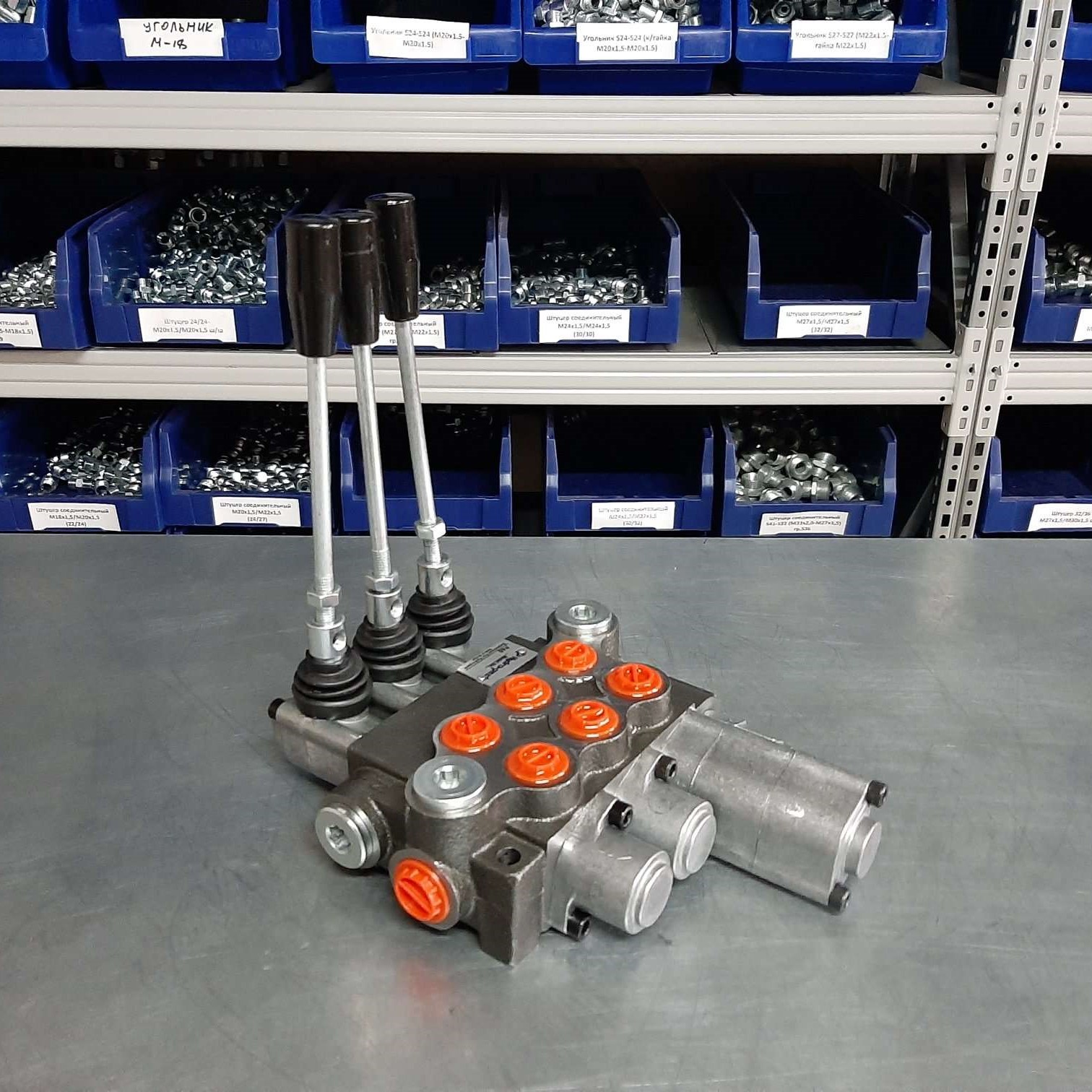

Гидрораспределитель 03Р40-1А1С1К16 GKZ1

Гидрораспределитель 03Р40-1А1С1К16 GKZ1 болгарского производства – это многофункциональное гидравлическое устройство, разработанное для управления несколькими независимыми исполнительными механизмами. Данная модель сочетает различные типы золотников, что делает её универсальным решением для техники со сложными гидравлическими схемами, требующими одновременного управления разными типами приводов.

Техническая информация о гидрораспределителе 03Р40-1А1С1К16 GKZ1

Распределитель относится к болгарской серии гидравлических устройств с пропускной способностью 40 л/мин. Если вам нужен надежный гидрораспределитель для комплексного оборудования, эта модель обеспечит эффективное управление различными гидроприводами – от обычных цилиндров до систем с плавающим режимом работы.

Технические характеристики

Основные параметры:

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче (P): 250 bar
• Максимальное давление на сливе (T): 50 bar
• Максимальное давление на выходах (A, B): 300 bar
• Внутренние потери (А, В – Т): 5 см³/мин при 100 bar
• Температурный диапазон эксплуатации: -40°C…+60°C
• Ход золотника: ± 6 мм

Рабочая жидкость и вязкость: Устройство функционирует на минеральном масле с рекомендуемой кинематической вязкостью 20…100 mm²/s, что гарантирует плавную работу золотников и минимальный износ деталей в широком температурном диапазоне.

Конструктивные особенности

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40C…+60C
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Тип управления и функциональное назначение золотников

Особенностью модели 03Р40-1А1С1К16 GKZ1 является комбинация трех различных типов золотников, каждый из которых предназначен для специфических задач:

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

В данной конфигурации установлены:

• Первая секция (A1): без фиксации в обоих направлениях – идеально для механизмов, требующих постоянного удержания рукоятки оператором
• Вторая секция (C1): специализированная для самосвалов и кузовов, обеспечивает подъем без фиксации и опускание под собственным весом
• Третья секция (К16): плавающий режим без фиксации – незаменима для навесного оборудования, работающего по контуру поверхности (планировочные ножи, скреперы, грейдеры)

Принцип работы и схема подключения

Гидрораспределитель работает по золотниковому принципу направленного управления. Каждая секция независимо управляет своим контуром, позволяя одновременно или последовательно задействовать несколько исполнительных механизмов. Моноблочная конструкция упрощает монтаж и обеспечивает компактное размещение на технике. Стандартные резьбовые соединения позволяют легко интегрировать распределитель в существующие гидросистемы.

Плавающий режим третьей секции (К16) особенно важен для техники, где навесное оборудование должно свободно следовать рельефу, при этом сохраняя возможность принудительного подъема и опускания.

Область применения

Среди гидрораспределителей на 40 литров данная модель выделяется своей универсальностью. Она оптимально подходит для техники, требующей различных режимов управления в одной гидросистеме:

Строительная и дорожная техника:

• Погрузчики с кузовом и навесным оборудованием
• Автогрейдеры с регулируемым отвалом
• Планировочная техника
• Коммунальные машины с различным навесным оборудованием
• Экскаваторы малого класса

Сельскохозяйственное оборудование:

• Тракторы с самосвальным прицепом и навесными орудиями
• Погрузчики кормов с ковшом и захватами
• Навесное оборудование с плавающим режимом (бороны, культиваторы)
• Опрыскиватели с регулируемой штангой
• Разравниватели и планировщики грунта

Промышленное и специальное оборудование:

• Подъемные платформы с дополнительными механизмами
• Складская техника
• Мобильные краны малой грузоподъемности
• Коммунальная техника

Материалы и надежность

Корпус распределителя изготовлен из высокопрочного чугуна с точной механической обработкой внутренних каналов, что обеспечивает минимальные потери давления и высокую герметичность. Уплотнения выполнены из специальной маслостойкой резины, сохраняющей эластичность в широком температурном диапазоне от -40°C до +60°C.

Болгарские распределители на 40 л/мин славятся своей надежностью и продолжительным сроком службы. При правильной эксплуатации и своевременном обслуживании ресурс работы составляет более 10 000 моточасов, что подтверждено многолетней практикой применения на различной технике.

Преимущества перед аналогами

Функциональная гибкость: Комбинация различных типов золотников в одном устройстве позволяет обслуживать сложные гидравлические схемы без установки дополнительных распределителей. Это упрощает конструкцию гидросистемы и снижает общую стоимость оборудования.

Экономическая эффективность: По сравнению с европейскими аналогами, болгарское производство предлагает выгодное соотношение цены и качества. В отличие от китайских моделей, болгарские гидрораспределители демонстрируют стабильное качество и меньший процент отказов.

Универсальность применения: Широкий диапазон рабочих температур и давлений делает распределитель пригодным для эксплуатации в различных климатических условиях – от северных регионов до южных областей с жарким климатом.

Плавающий режим: Наличие секции К16 с плавающим режимом расширяет возможности применения распределителя на технике, где требуется свободное перемещение навесного оборудования при сохранении управляемости.

Простота обслуживания: Моноблочная конструкция минимизирует количество соединений, что снижает вероятность утечек и упрощает техническое обслуживание. Стандартные присоединительные размеры обеспечивают совместимость с большинством гидравлических систем.

Точность работы: Минимальные внутренние потери (5 см³/мин при 100 bar) гарантируют высокий КПД системы и точное управление исполнительными механизмами.

Функциональные особенности и возможности регулировки

Гидрораспределитель 03Р40-1А1С1К16 GKZ1 обеспечивает три независимых контура управления с различными характеристиками:

Первый контур (А1) – оптимален для управления механизмами, где требуется постоянный контроль со стороны оператора. Отсутствие фиксации обеспечивает безопасность работы, так как при отпускании рукоятки золотник автоматически возвращается в нейтральное положение.

Второй контур (С1) – специализирован для подъемных механизмов типа самосвальных кузовов. Конструкция позволяет осуществлять управляемый подъем и свободное опускание под действием силы тяжести, что экономит энергию и ускоряет рабочий цикл.

Третий контур (К16) – плавающий режим позволяет навесному оборудованию свободно копировать рельеф поверхности. Это критически важно для планировочных работ, когда нож или отвал должен следовать естественному рельефу без дополнительного давления на грунт.

Условия эксплуатации и совместимость

Распределитель совместим с гидравлическими системами открытого и закрытого типа, использующими минеральные гидравлические масла. Для обеспечения длительного срока службы необходимо соблюдать следующие условия:

• Использовать гидравлическое масло соответствующей вязкости и качества
• Поддерживать чистоту рабочей жидкости (рекомендуемый класс чистоты 20/18/15 по ISO 4406)
• Устанавливать фильтры на линиях подачи и слива
• Регулярно контролировать герметичность соединений
• Не превышать максимальные значения давления и расхода
• Защищать распределитель от механических повреждений и загрязнений

При правильной эксплуатации гидрораспределитель обеспечит надежную и бесперебойную работу вашего оборудования в самых различных условиях.

Габаритные размеры и вес

Компактная моноблочная конструкция обеспечивает удобство монтажа даже в стесненных условиях. Вес распределителя с тремя секциями составляет приблизительно 4,5-5,5 кг, что облегчает транспортировку и установку на технику. Крепление на два болта М8 позволяет надежно зафиксировать устройство на раме или кронштейне.

Как купить гидрораспределитель 03Р40-1А1С1К16 GKZ1

Компания «Арис» предлагает качественное гидравлическое оборудование с официальной гарантией. Для заказа или получения технической консультации по выбору оптимальной конфигурации свяжитесь с нашими специалистами через страницу контактов. Наши эксперты помогут подобрать нужную модель, учитывая особенности вашей техники и условия эксплуатации.

Информацию об условиях доставки и оплаты вы найдете в соответствующем разделе сайта. Мы предлагаем удобные условия для организаций и частных лиц, различные варианты оплаты и оперативную доставку по всей России.

В ассортименте магазина также представлены гидрораспределители серии Z50 болгарского производства и другие модели для различных типов гидравлического оборудования.
