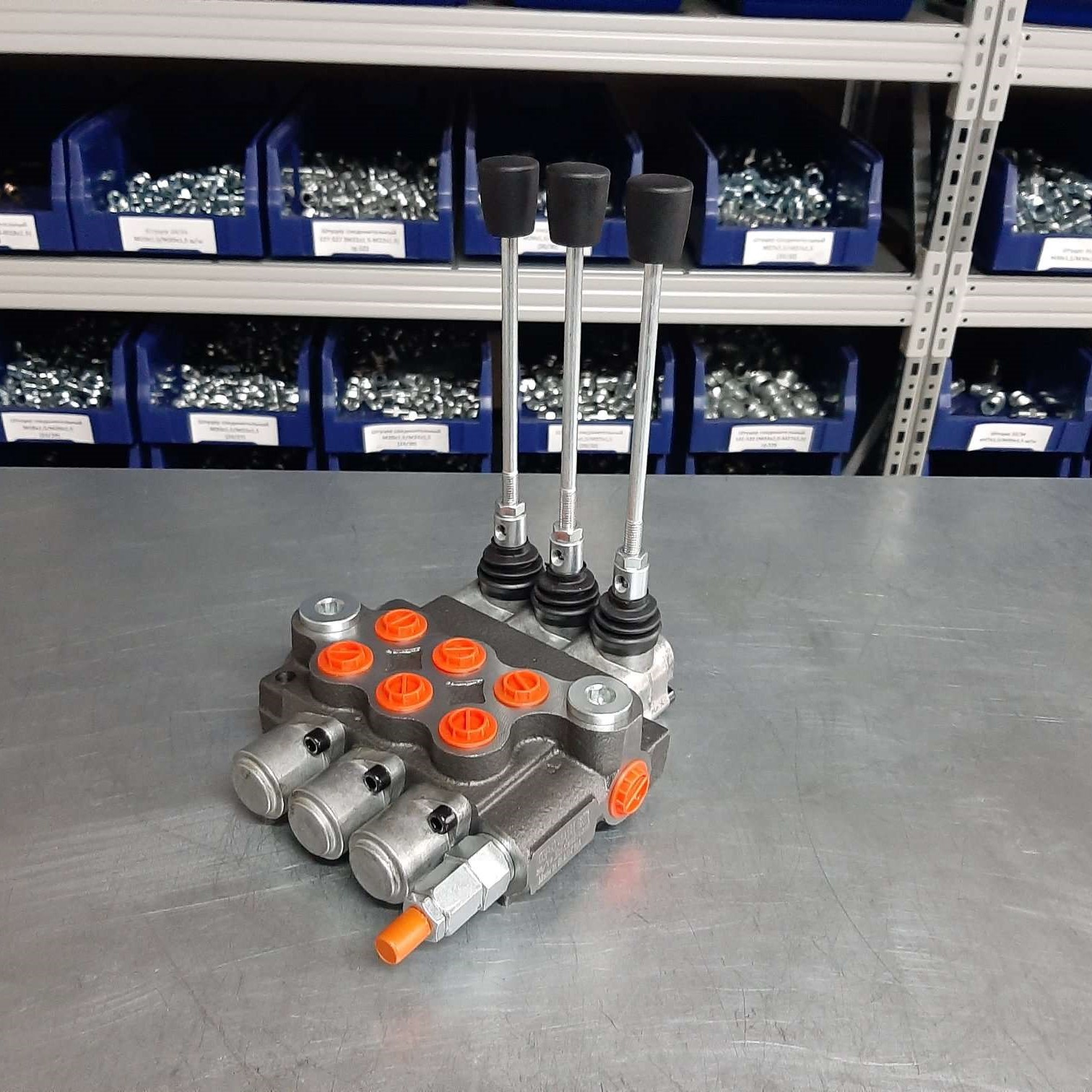

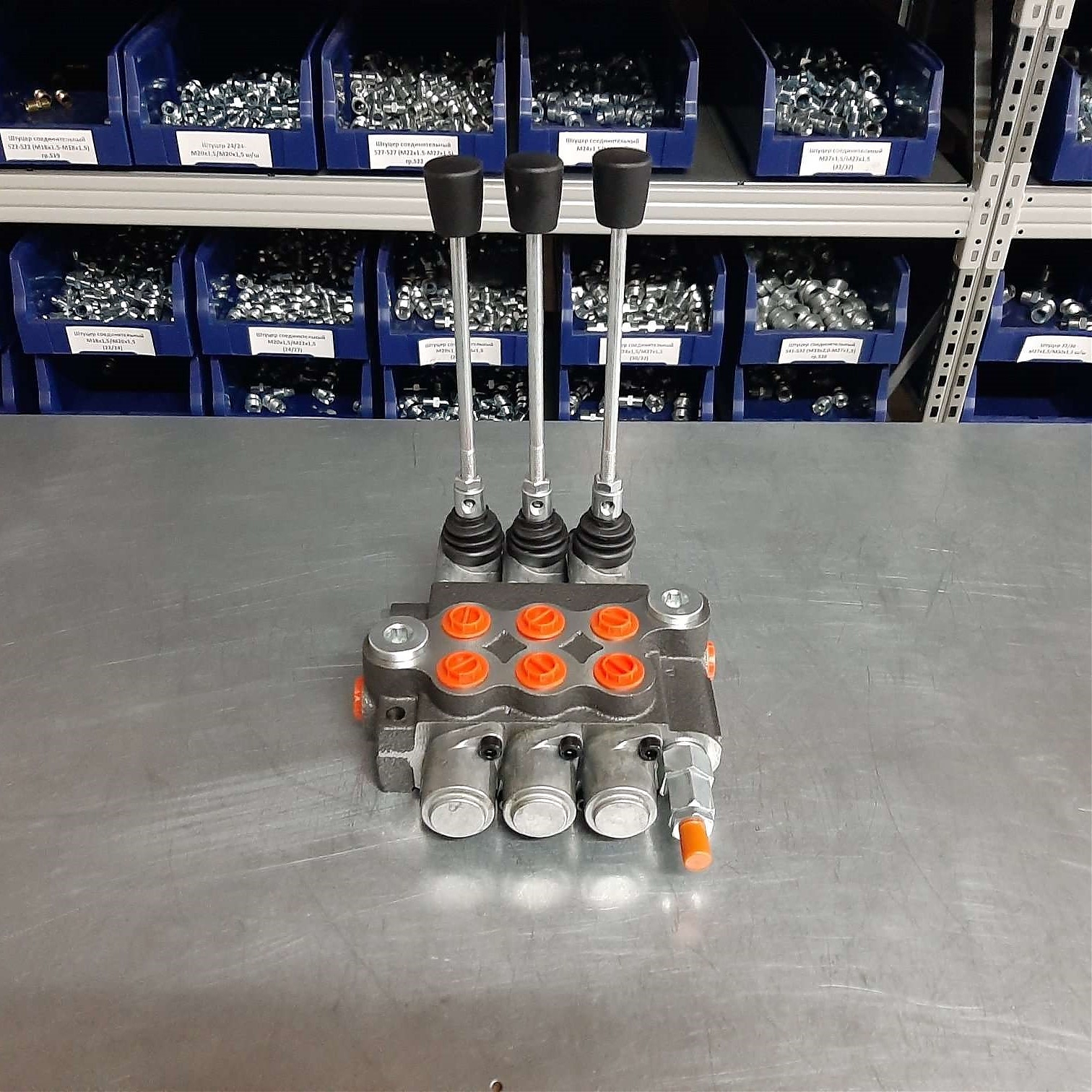

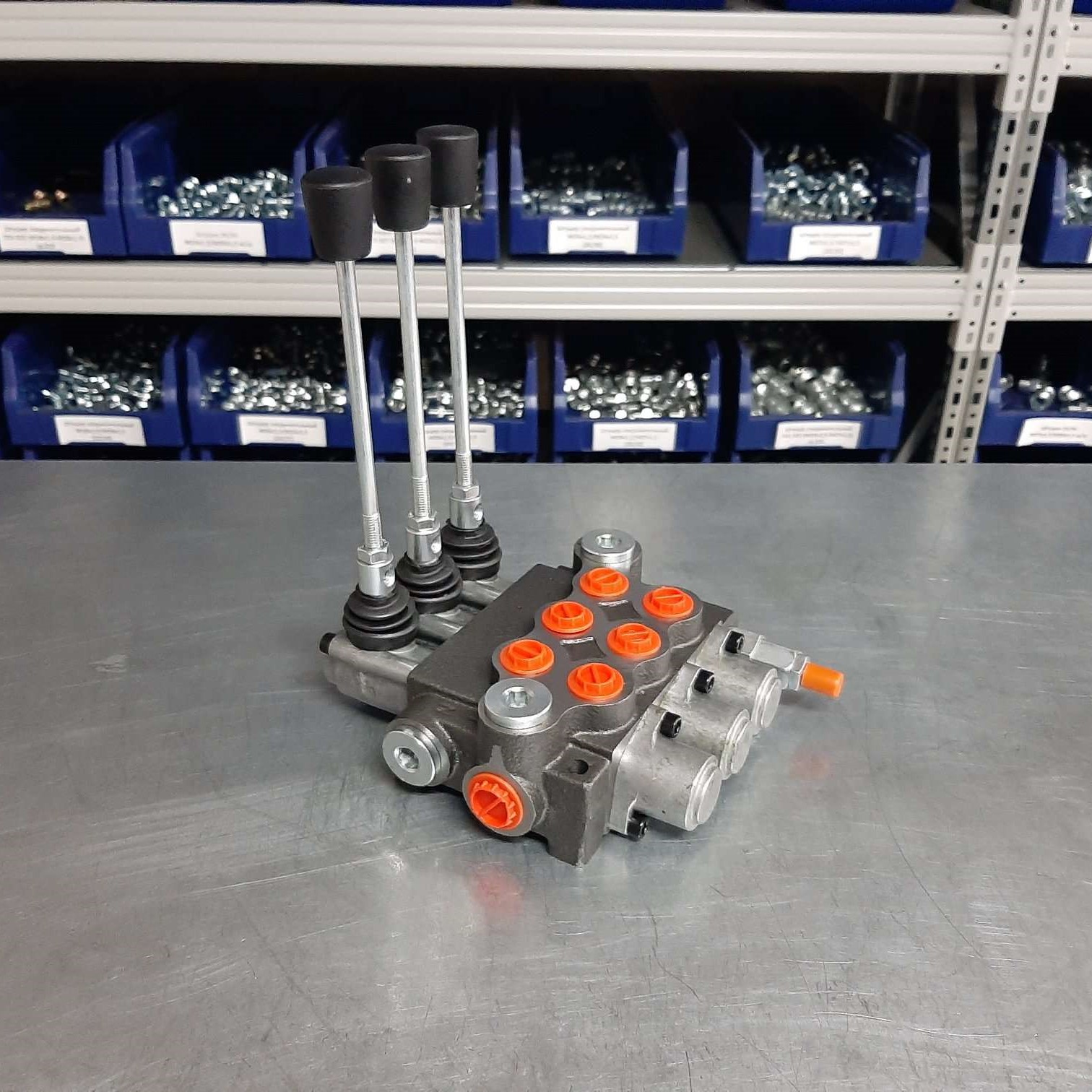

Трёхсекционный гидрораспределитель 03Р40-1A8A8A1 GKZ1 Бъдещност (Болгария)

Гидрораспределитель 03Р40-1А8А8А1 GKZ1 — комбинация фиксируемых и нефиксируемых секций

Для оборудования, где часть механизмов должна удерживаться в заданном положении, а один требует постоянного контроля оператора, подойдёт гидрораспределитель 03Р40-1А8А8А1 GKZ1 болгарского производства. Эта модель сочетает две секции с фиксацией и одну секцию с автоматическим возвратом рукоятки.

Распределитель входит в категорию болгарских моделей на 40 л/мин, которые зарекомендовали себя как надёжное и экономичное решение. В каталоге магазина Арис также представлены распределители серии Z50 и китайские аналоги на 40 л/мин для различных задач и бюджетов.

Технические характеристики гидрораспределителя 03Р40-1А8А8А1 GKZ1

Модель представляет собой трёхсекционный золотниковый распределитель с ручным рычажным управлением. Обозначение 03Р40 указывает на три рабочие секции и номинальный расход 40 л/мин. Маркировка 1А8А8А1 расшифровывается следующим образом: первая и вторая секции оснащены золотниками А8 с фиксацией в рабочих положениях, третья секция — золотником А1 без фиксации.

Основные параметры

Пропускная способность распределителя составляет 40 л/мин, что обеспечивает достаточную скорость работы гидроцилиндров и гидромоторов средней производительности. Максимальное давление на напорной линии P — 250 bar, на рабочих выходах A и B — до 300 bar, на сливе T — 50 bar.

Гидрораспределитель 03Р40-1А8А8А1 GKZ1 рассчитан на эксплуатацию при температуре окружающего воздуха от −40°C до +60°C, что позволяет использовать его в любых климатических зонах России.

Расшифровка обозначений и конструктивные особенности

1. Конструктивное исполнение — моноблок
2. Крепление — 2 болта М8
3. Присоединительные отверстия — внутренние резьбы: вход Р — G1/2, слив Т — G1/2, выходы А и В — G3/8
4. Температура воздуха −40°C…+60°C
5. Рабочая жидкость — минеральное масло
6. Кинематическая вязкость 20…100 мм²/с (рекомендуемая)
7. Максимальное давление: на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) — 5 см³/мин при 100 bar
9. Расход рабочей жидкости — 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников

Для выбора распределителя с нужной конфигурацией ознакомьтесь с типами золотников:

• А1 — без фиксации в подъёме и опускании
• А8 — фиксация в подъёме и опускании
• К16 — плавающий режим, подъём и опускание без фиксации
• К15 — плавающий режим, подъём и опускание с фиксацией
• С1 — для самосвала: подъём без фиксации, опускание под собственным весом без фиксации
• D1 — подъём и опускание без фиксации, в нейтрали слив с цилиндра или гидромотора в гидробак (подходит для пресса или гидрохода трактора)

Принцип работы и функциональные особенности

Распределитель работает по золотниковому принципу управления потоками рабочей жидкости. При перемещении рукоятки золотник сдвигается, соединяя напорную линию с одним из рабочих выходов, а противоположный выход — со сливом. Каждая секция обеспечивает три позиции золотника.

Особенность модели 03Р40-1А8А8А1 GKZ1 — продуманное сочетание разных типов управления. Две секции с золотниками А8 позволяют зафиксировать механизмы в положениях подъёма или опускания и освободить руки оператора. Это удобно при удержании груза, работе гидромоторов в непрерывном режиме или позиционировании рабочих органов на длительное время.

Третья секция с золотником А1 работает только при удержании рукоятки — при отпускании она автоматически возвращается в нейтраль. Такой режим обеспечивает дополнительную безопасность для операций, требующих постоянного контроля: точного позиционирования, работы с опасными грузами или управления механизмами вблизи людей.

Моноблочная конструкция корпуса обеспечивает компактность и жёсткость сборки. Внутренние утечки не превышают 5 см³/мин при давлении 100 bar.

Область применения

Гидрораспределитель 03Р40-1А8А8А1 GKZ1 рекомендуется для установки на:

• тракторы и погрузчики с навесным оборудованием;
• краны-манипуляторы и подъёмные платформы;
• экскаваторы-погрузчики и мини-экскаваторы;
• коммунальную и строительную технику;
• промышленные станки и прессовое оборудование.

Три секции достаточно для управления типовыми комплектами рабочего оборудования с разной степенью автоматизации.

Преимущества болгарских распределителей

Болгарская гидроаппаратура отличается оптимальным соотношением цены и качества. При стоимости ниже европейских аналогов распределители обеспечивают надёжную работу и полностью ремонтопригодны. Запасные части и ремкомплекты широко представлены на российском рынке.

Стандартные резьбовые присоединения G1/2 и G3/8 гарантируют совместимость с отечественными и импортными гидрокомпонентами.
