Гидрораспределитель 03Р40-1А8А8К16 GKZ1

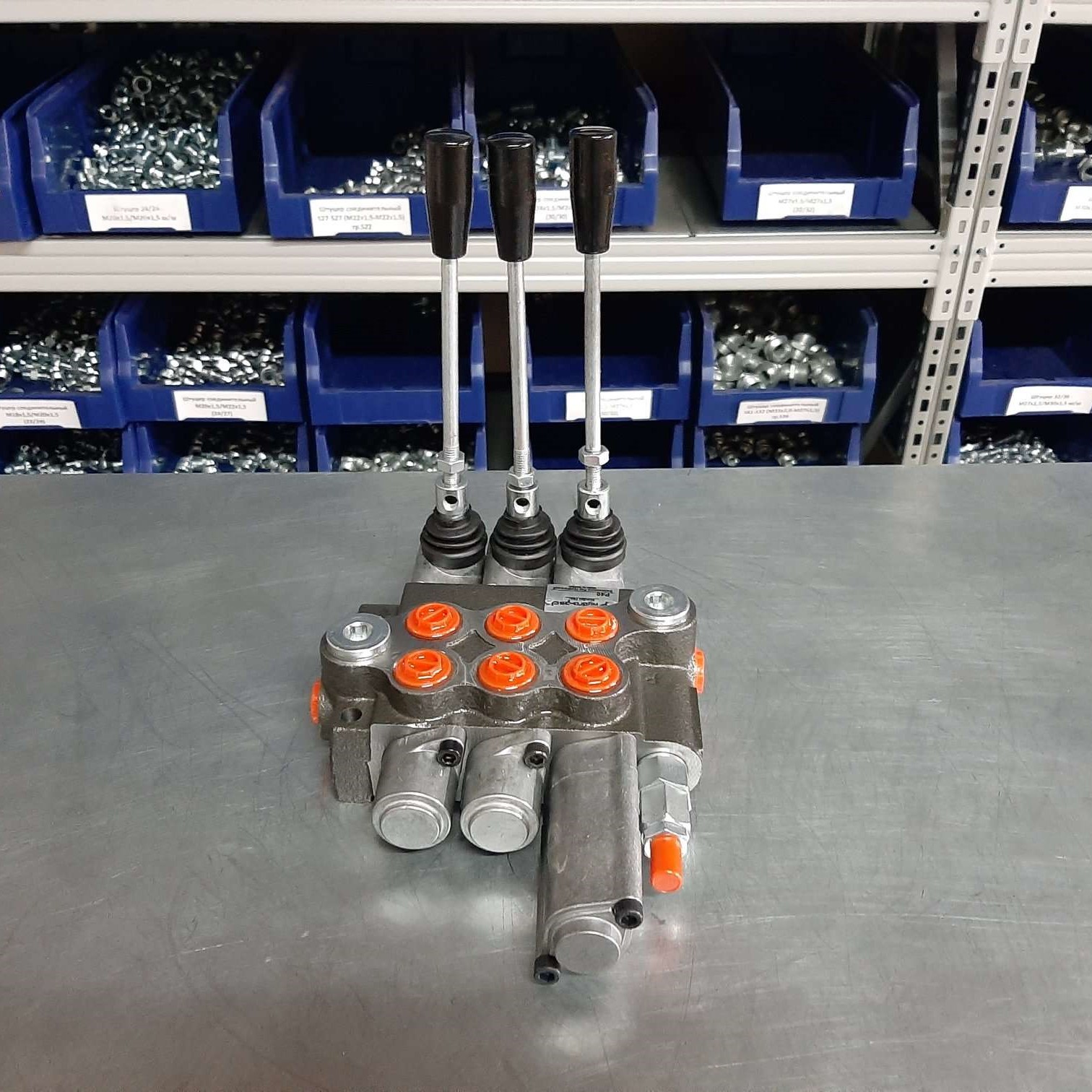

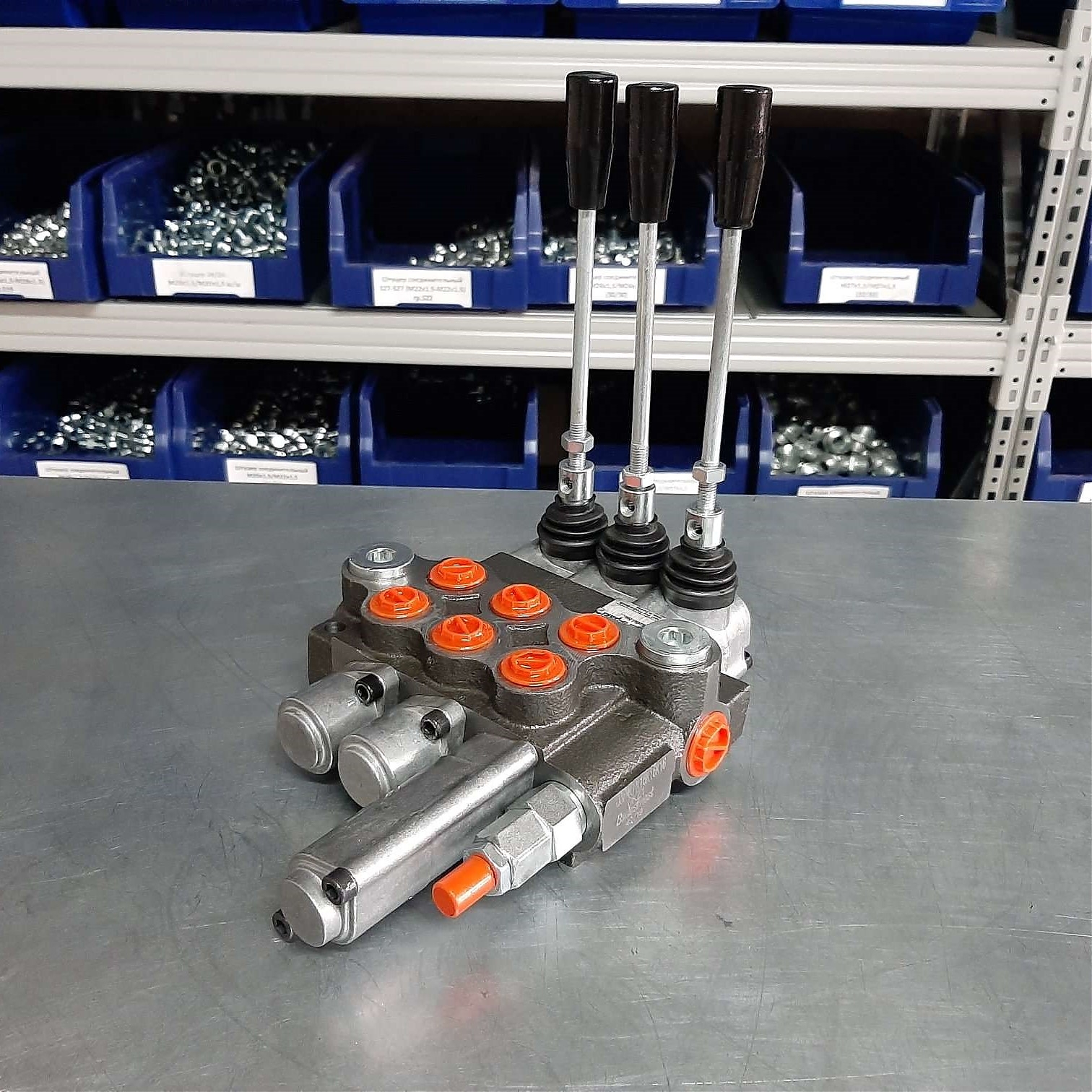

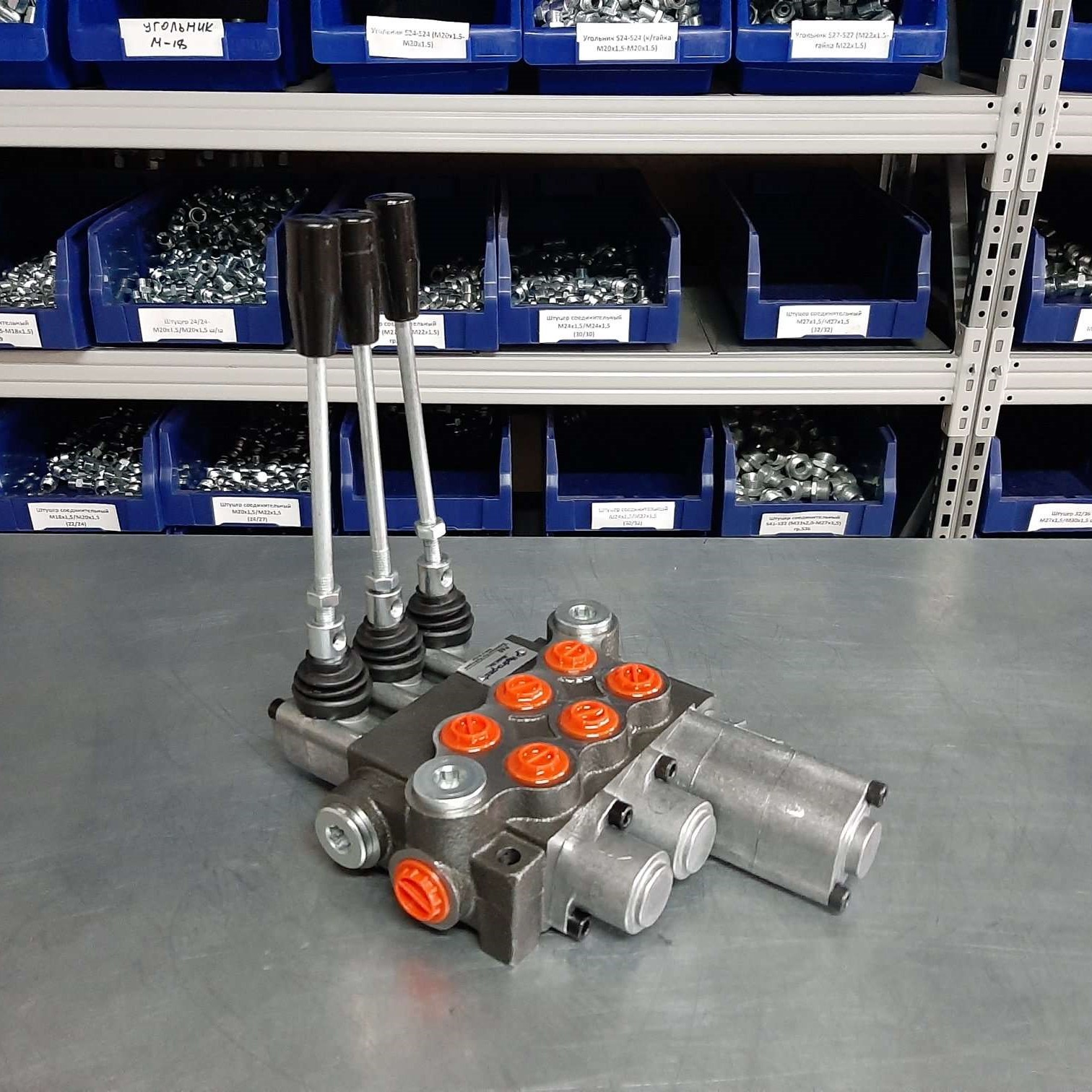

Гидрораспределитель 03Р40-1А8А8К16 GKZ1 — фиксация положений и плавающий режим в одном моноблоке

Для техники, где часть механизмов требует надёжного удержания в заданных позициях, а один рабочий орган должен свободно следовать за поверхностью, разработан гидрораспределитель 03Р40-1А8А8К16 GKZ1 болгарского производства. Эта модель сочетает две секции с фиксируемыми золотниками А8 и одну секцию с плавающим золотником К16.

Распределитель относится к категории болгарских моделей на 40 л/мин, которые завоевали популярность благодаря надёжности и доступной цене. В каталоге магазина Арис также представлены распределители серии Z50и китайские аналоги на 40 л/мин для различных применений.

Технические характеристики гидрораспределителя 03Р40-1А8А8К16 GKZ1

Модель представляет собой трёхсекционный золотниковый распределитель с ручным рычажным управлением. Обозначение 03Р40 указывает на три рабочие секции и номинальный расход 40 л/мин. Маркировка 1А8А8К16 расшифровывается следующим образом: первая и вторая секции оснащены золотниками А8 с фиксацией в положениях подъёма и опускания, третья секция — золотником К16 с плавающим режимом без фиксации.

Основные параметры

Номинальный расход рабочей жидкости составляет 40 л/мин, что обеспечивает достаточную производительность для большинства мобильных и стационарных гидросистем. Максимальное давление на напорном порту P — 250 bar, на рабочих выходах A и B — до 300 bar, на сливной линии T — 50 bar.

Гидрораспределитель 03Р40-1А8А8К16 GKZ1 работоспособен при температуре окружающего воздуха от −40°C до +60°C, что гарантирует надёжную эксплуатацию в суровых климатических условиях.

Расшифровка обозначений и конструктивные особенности

1. Конструктивное исполнение — моноблок
2. Крепление — 2 болта М8
3. Присоединительные отверстия — внутренние резьбы: вход Р — G1/2, слив Т — G1/2, выходы А и В — G3/8
4. Температура воздуха −40°C…+60°C
5. Рабочая жидкость — минеральное масло
6. Кинематическая вязкость 20…100 мм²/с (рекомендуемая)
7. Максимальное давление: на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) — 5 см³/мин при 100 bar
9. Расход рабочей жидкости — 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников

Для правильного подбора конфигурации распределителя учитывайте назначение различных типов золотников:

• А1 — без фиксации в подъёме и опускании
• А8 — фиксация в подъёме и опускании
• К16 — плавающий режим, подъём и опускание без фиксации
• К15 — плавающий режим, подъём и опускание с фиксацией
• С1 — для самосвала: подъём без фиксации, опускание под собственным весом без фиксации
• D1 — подъём и опускание без фиксации, в нейтрали слив с цилиндра или гидромотора в гидробак (подходит для пресса или гидрохода трактора)

Принцип работы и функциональные особенности

Распределитель функционирует по золотниковому принципу: при отклонении рукоятки управления золотник перемещается, открывая каналы для прохода рабочей жидкости от насоса к исполнительному механизму. Секции с золотниками А8 обеспечивают три позиции с фиксацией, а секция К16 — четыре позиции, включая плавающий режим.

Особенность модели 03Р40-1А8А8К16 GKZ1 — продуманная комбинация функций. Две секции А8 позволяют зафиксировать механизмы в нужном положении и освободить руки оператора для других задач. Это удобно при удержании груза, работе гидромоторов в непрерывном режиме или позиционировании стрелы. Третья секция с золотником К16 обеспечивает плавающий режим, при котором рабочий орган свободно следует за рельефом поверхности — это важно для отвалов, культиваторов и другого почвообрабатывающего оборудования.

Моноблочная конструкция корпуса гарантирует компактность и жёсткость сборки. Минимальные внутренние утечки (5 см³/мин при давлении 100 bar) подтверждают качество изготовления прецизионных золотниковых пар.

Область применения

Гидрораспределитель 03Р40-1А8А8К16 GKZ1 рекомендуется для установки на:

• тракторы с фронтальным погрузчиком и задней навеской;
• экскаваторы-погрузчики и мини-экскаваторы;
• погрузчики с несколькими видами сменного оборудования;
• коммунальную и дорожную технику;
• сельскохозяйственные машины с комбинированным навесным оборудованием.

Три секции позволяют управлять стрелой, ковшом и отвалом или аналогичным набором исполнительных механизмов.

Преимущества болгарских распределителей

Болгарская гидроаппаратура сочетает европейское качество изготовления с конкурентной ценой. Распределители полностью ремонтопригодны, а запасные части — золотники, уплотнения, ремкомплекты — широко доступны на российском рынке.

Стандартные резьбовые присоединения G1/2 и G3/8 обеспечивают совместимость с гидрошлангами, насосами и исполнительными механизмами отечественного и импортного производства.

Как купить гидрораспределитель в магазине Арис

Чтобы оформить заказ или получить консультацию по подбору, обратитесь к нашим менеджерам через страницу контактов. Мы ответим на технические вопросы и поможем выбрать нужную конфигурацию.

Условия расчёта и варианты доставки описаны в разделе доставка и оплата.

Полный ассортимент распределителей на 40 л/мин представлен в соответствующем разделе каталога.
