Четырёхсекционный гидрораспределитель 04Р40-1K16A1A1A1 GKZ1 Бъдещност (Болгария)

Гидрораспределитель 04Р40-1К16А1A1A1 GKZ1 — плавающий режим и три секции с автовозвратом

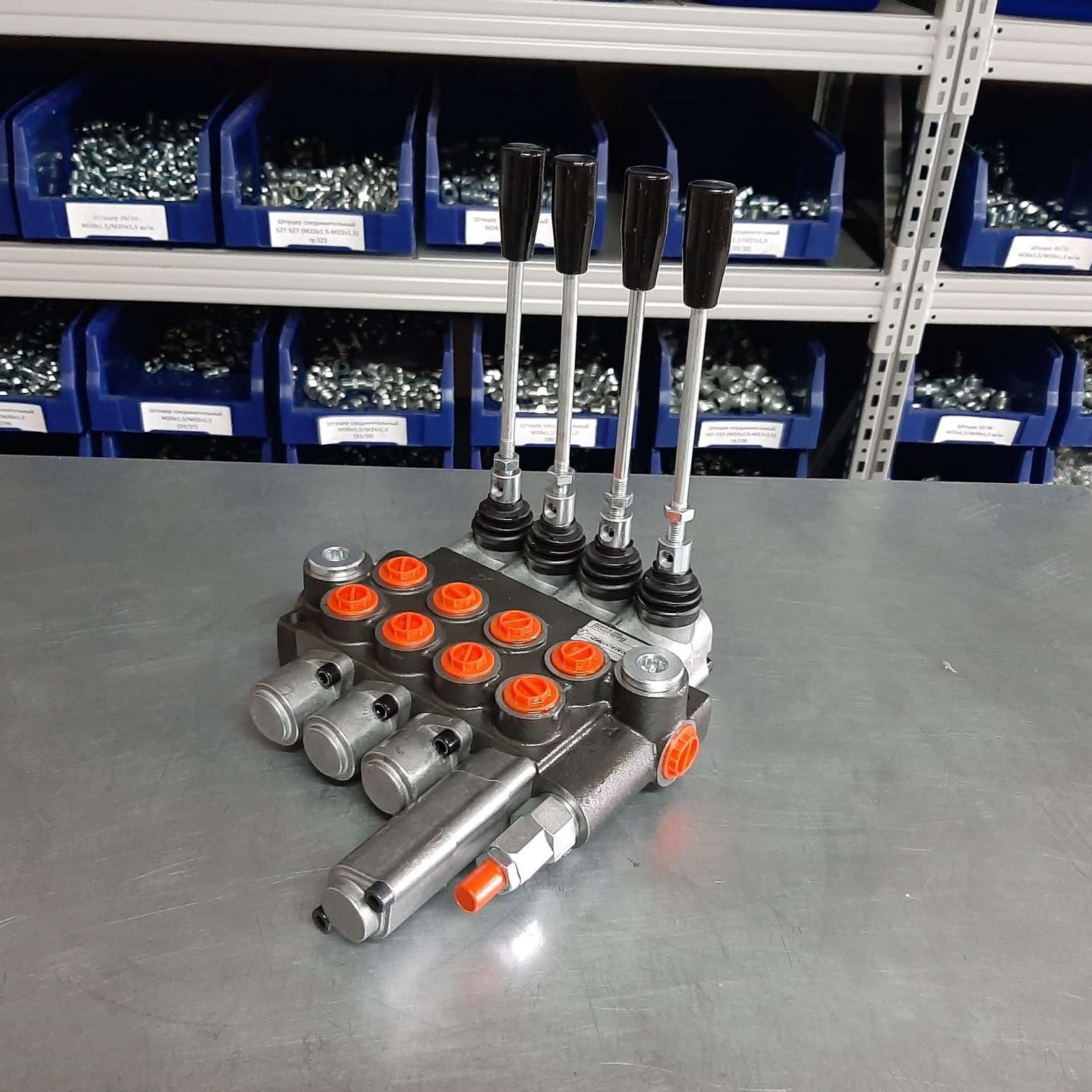

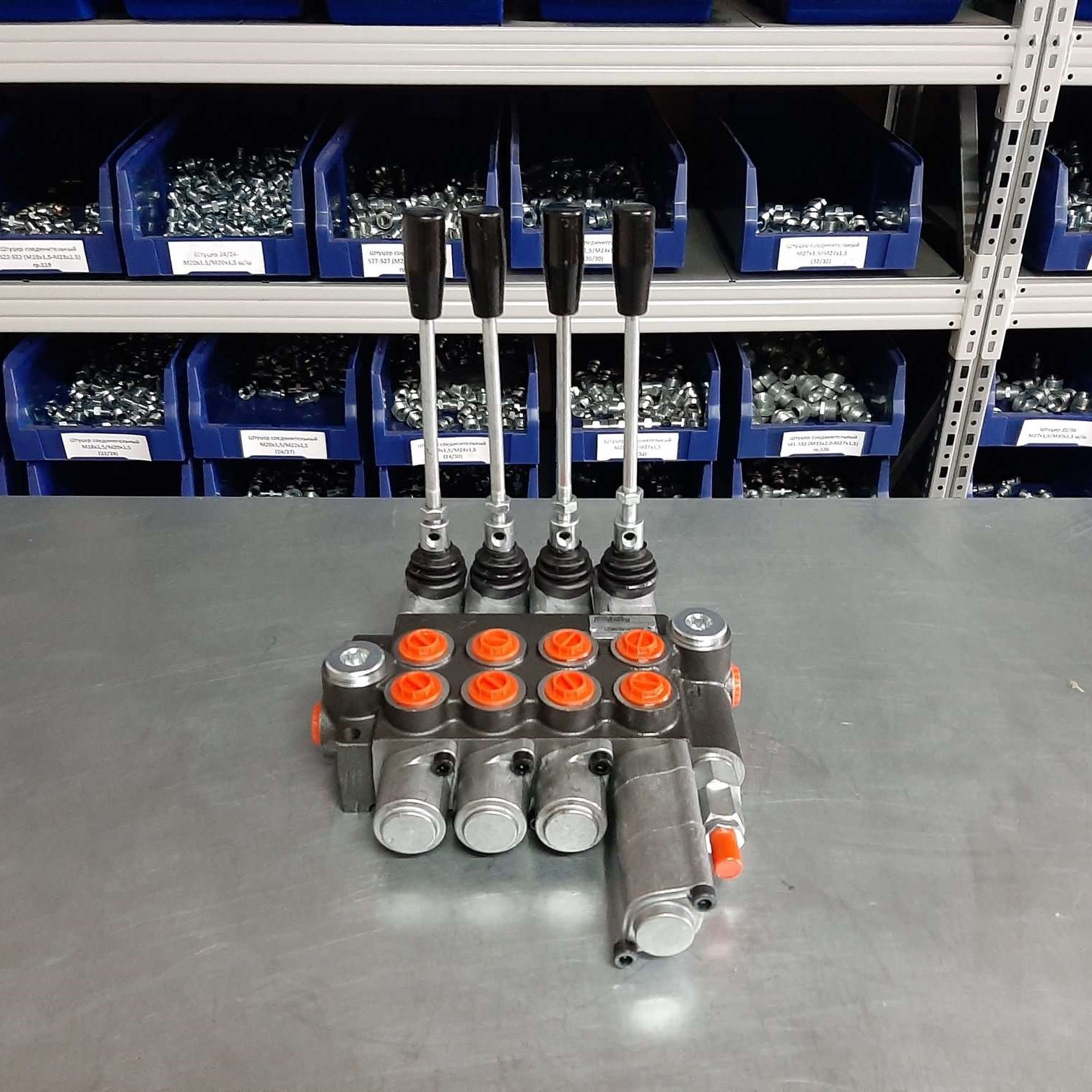

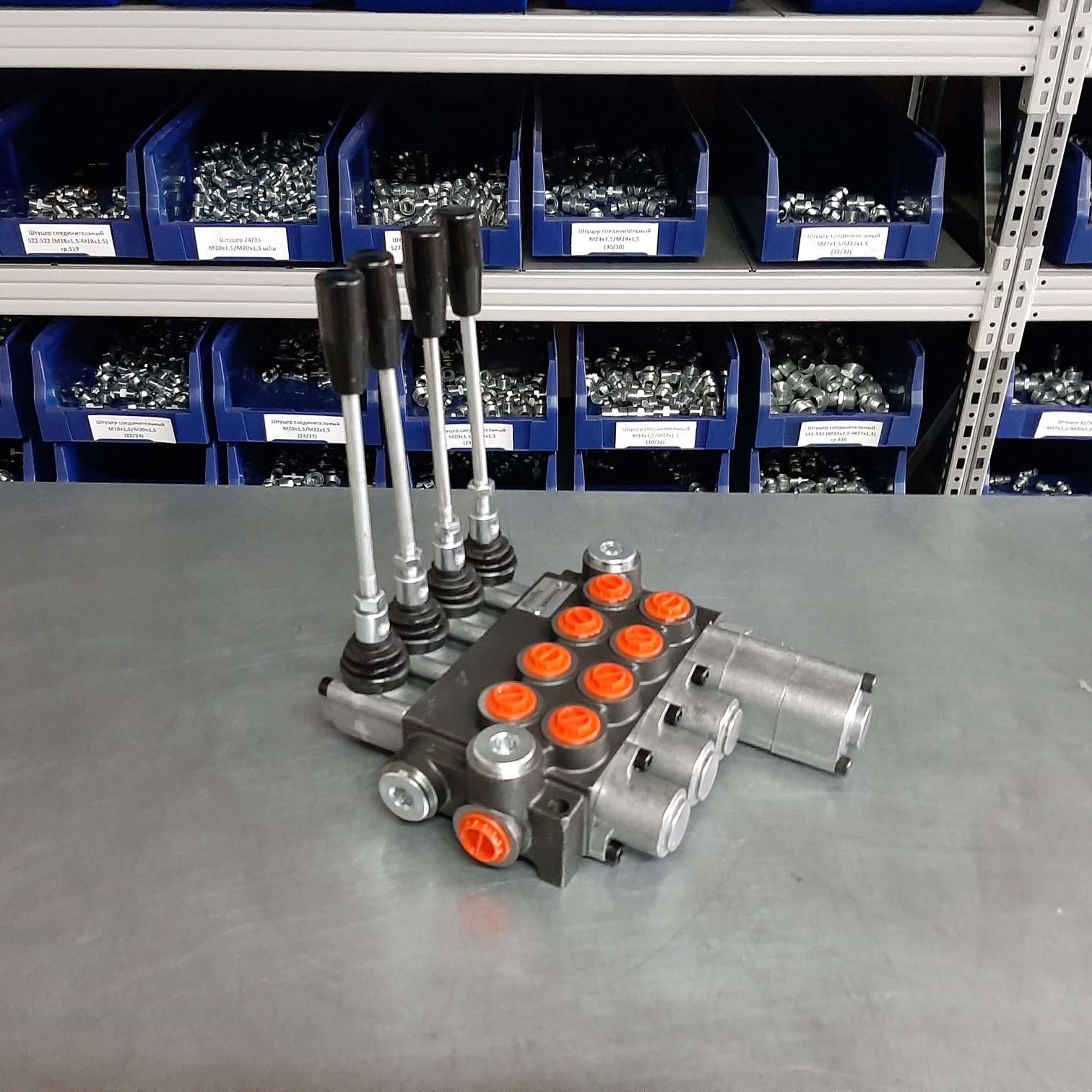

Для техники, где один рабочий орган должен копировать рельеф поверхности, а остальные механизмы управляются в ручном режиме, подойдёт гидрораспределитель 04Р40-1К16А1A1A1 GKZ1 болгарского производства. Эта модель сочетает секцию с плавающим золотником К16 и три секции с золотниками А1, обеспечивающими автоматический возврат рукоятки.

Распределитель входит в категорию болгарских моделей на 40 л/мин, которые пользуются устойчивым спросом благодаря надёжности и доступной цене. В каталоге магазина Арис также представлены распределители серии Z50и китайские аналоги на 40 л/мин для различных бюджетов и задач.

Технические характеристики гидрораспределителя 04Р40-1К16А1A1A1 GKZ1

Модель представляет собой четырёхсекционный золотниковый распределитель с ручным рычажным управлением. Маркировка 1К16А1A1A1 расшифровывается следующим образом: первая секция оснащена золотником К16 с плавающим режимом без фиксации, остальные три секции — золотниками А1 с автоматическим возвратом рукоятки в нейтральное положение.

Основные параметры

Номинальный расход рабочей жидкости составляет 40 л/мин, что соответствует требованиям большинства гидросистем средней производительности. Максимальное давление на напорном порту P — 250 bar, на рабочих выходах A и B — до 300 bar, на сливной линии T — 50 bar.

Гидрораспределитель 04Р40-1К16А1A1A1 GKZ1 работоспособен при температуре окружающего воздуха от −40°C до +60°C, что обеспечивает надёжную эксплуатацию в любых климатических условиях России.

Расшифровка обозначений и конструктивные особенности

1. Конструктивное исполнение — моноблок
2. Крепление — 2 болта М8
3. Присоединительные отверстия — внутренние резьбы: вход Р — G1/2, слив Т — G1/2, выходы А и В — G3/8
4. Температура воздуха −40°C…+60°C
5. Рабочая жидкость — минеральное масло
6. Кинематическая вязкость 20…100 мм²/с (рекомендуемая)
7. Максимальное давление: на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) — 5 см³/мин при 100 bar
9. Расход рабочей жидкости — 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников

При выборе распределителя с другой конфигурацией секций учитывайте назначение различных типов золотников:

• А1 — без фиксации в подъёме и опускании
• А8 — фиксация в подъёме и опускании
• К16 — плавающий режим, подъём и опускание без фиксации
• К15 — плавающий режим, подъём и опускание с фиксацией
• С1 — для самосвала: подъём без фиксации, опускание под собственным весом без фиксации
• D1 — подъём и опускание без фиксации, в нейтрали слив с цилиндра или гидромотора в гидробак (подходит для пресса или гидрохода трактора)

Принцип работы и функциональные особенности

Распределитель функционирует по золотниковому принципу: при отклонении рукоятки управления золотник перемещается, открывая каналы для прохода рабочей жидкости от насоса к исполнительному механизму. Каждая секция обеспечивает три рабочих позиции, а секция с золотником К16 дополнительно реализует четвёртое — плавающее — положение.

Особенность модели 04Р40-1К16А1A1A1 GKZ1 — сочетание плавающего режима в первой секции с автовозвратом во всех остальных. Плавающий золотник К16 позволяет рабочему органу свободно следовать за неровностями поверхности — это необходимо для отвалов, культиваторов, борон и аналогичного оборудования. Три секции с золотниками А1 обеспечивают точное управление дополнительными механизмами под постоянным контролем оператора.

Моноблочная конструкция корпуса гарантирует компактность, жёсткость и герметичность сборки. Минимальные внутренние утечки (5 см³/мин при давлении 100 bar) свидетельствуют о высоком качестве изготовления прецизионных золотниковых пар.

Область применения

Гидрораспределитель 04Р40-1К16А1A1A1 GKZ1 рекомендуется для установки на:

• тракторы и погрузчики с навесным оборудованием;
• экскаваторы-погрузчики и мини-экскаваторы;
• коммунальную и дорожно-строительную технику;
• сельскохозяйственные машины с несколькими рабочими органами;
• стационарные промышленные установки.

Четыре секции позволяют управлять комплексом исполнительных механизмов: например, отвалом в плавающем режиме, ковшом, стрелой и дополнительным захватом.

Преимущества болгарских распределителей

Болгарская гидроаппаратура занимает выгодную позицию на рынке: при умеренной стоимости она обеспечивает европейское качество изготовления и длительный ресурс работы. Распределители полностью ремонтопригодны, запасные части — золотники, уплотнения, ремкомплекты — широко доступны.

Стандартные резьбовые присоединения G1/2 и G3/8 гарантируют совместимость с гидрошлангами, насосами и исполнительными механизмами отечественного и импортного производства.

Как купить гидрораспределитель в магазине Арис

Чтобы оформить заказ или получить консультацию по подбору, обратитесь к нашим менеджерам через страницу контактов. Мы ответим на технические вопросы и поможем выбрать нужную конфигурацию.

Условия расчёта и варианты доставки описаны в разделе доставка и оплата.

Полный ассортимент распределителей на 40 л/мин представлен в соответствующем разделе каталога.
