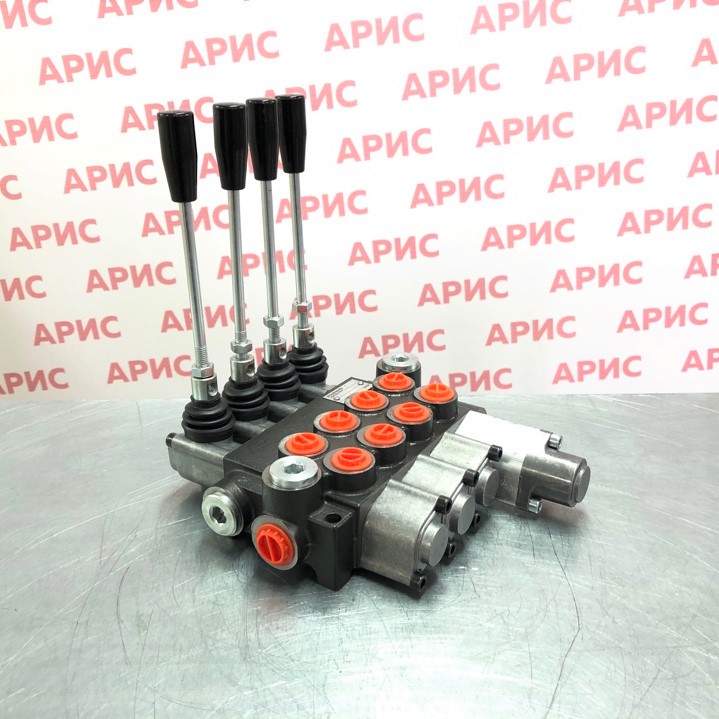

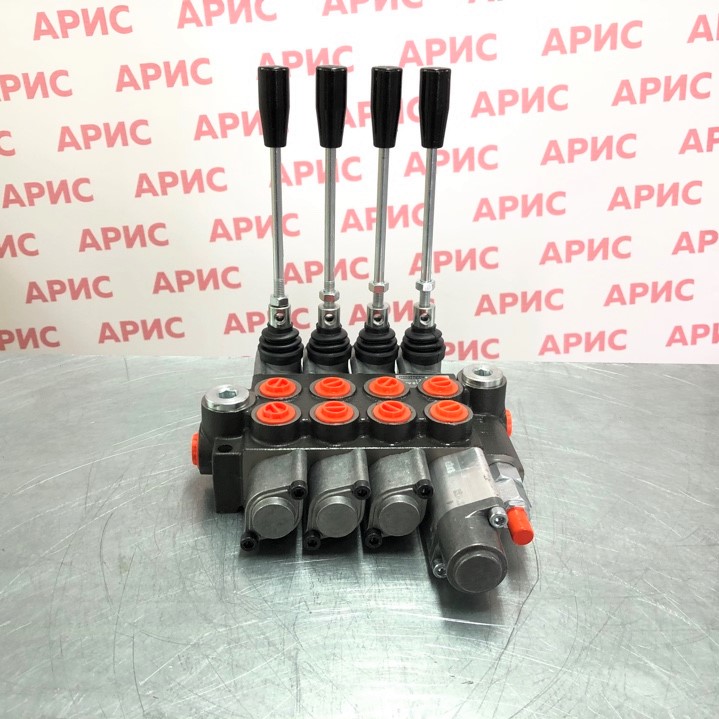

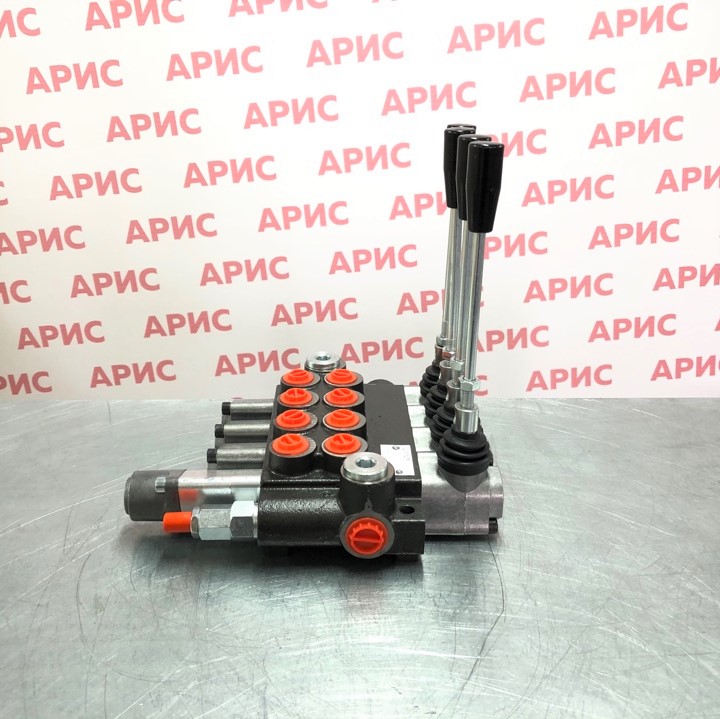

Гидрораспределитель 04Р40-1К16А8А8А8 GKZ1

Гидрораспределитель 04Р40-1К16А8А8А8 GKZ1 — модель с плавающим режимом и фиксацией

Для техники, где требуется одновременно плавающее положение рабочего органа и надёжная фиксация в заданных позициях, отлично подойдёт гидрораспределитель 04Р40-1К16А8А8А8 GKZ1 болгарского производства. Этот аппарат сочетает в себе универсальность и функциональность благодаря продуманной комбинации золотников разных типов.

Модель входит в линейку болгарских гидрораспределителей на 40 л/мин, которые завоевали популярность среди владельцев сельхозтехники и строительного оборудования. В каталоге магазина Арис также представлены гидрораспределители серии Z50 и китайские аналоги на 40 л/мин.

Технические характеристики гидрораспределителя 04Р40-1К16А8А8А8 GKZ1

Данная модель представляет собой четырёхсекционный золотниковый распределитель с ручным рычажным управлением. Особенность конфигурации 1К16А8А8А8 заключается в том, что первая секция оснащена золотником К16 с плавающим режимом (подъём и опускание без фиксации), а три последующие секции комплектуются золотниками А8 с фиксацией в обоих рабочих положениях.

Основные параметры

Пропускная способность распределителя составляет 40 л/мин, что обеспечивает достаточную скорость срабатывания гидроцилиндров и гидромоторов средней мощности. Рабочее давление на входном порту P достигает 250 bar, на рабочих выходах A и B — до 300 bar, на сливной линии T — 50 bar.

Гидрораспределитель 04Р40-1К16А8А8А8 GKZ1 рассчитан на эксплуатацию при температуре окружающего воздуха от −40°C до +60°C, что делает его пригодным для работы в любых климатических зонах России.

Расшифровка обозначений и конструктивные особенности

1. Конструктивное исполнение — моноблок
2. Крепление — 2 болта М8
3. Присоединительные отверстия — внутренние резьбы: вход Р — G1/2, слив Т — G1/2, выходы А и В — G3/8
4. Температура воздуха −40°C…+60°C
5. Рабочая жидкость — минеральное масло
6. Кинематическая вязкость 20…100 мм²/с (рекомендуемая)
7. Максимальное давление: на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) — 5 см³/мин при 100 bar
9. Расход рабочей жидкости — 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников

Для понимания возможностей различных конфигураций распределителей ознакомьтесь с типами золотников:

• А1 — без фиксации в подъёме и опускании
• А8 — фиксация в подъёме и опускании
• К16 — плавающий режим, подъём и опускание без фиксации
• К15 — плавающий режим, подъём и опускание с фиксацией
• С1 — для самосвала: подъём без фиксации, опускание под собственным весом без фиксации
• D1 — подъём и опускание без фиксации, в нейтрали слив с цилиндра или гидромотора в гидробак (подходит для пресса или гидрохода трактора)

Принцип работы и функциональные особенности

Работа распределителя основана на золотниковом принципе управления потоками рабочей жидкости. При перемещении рукоятки золотник открывает соответствующие каналы, направляя масло от насоса к исполнительному механизму. Каждая секция имеет три позиции, а секция с золотником К16 дополнительно обеспечивает плавающий режим.

Плавающий режим секции К16 позволяет рабочему органу свободно следовать за рельефом поверхности — это особенно важно для отвалов, ковшей погрузчиков и другого навесного оборудования. Три секции с золотниками А8 обеспечивают надёжную фиксацию положения, что необходимо при работе с грузами или в случаях, когда требуется удерживать механизм в заданном положении длительное время.

Моноблочная конструкция корпуса гарантирует жёсткость и герметичность сборки. Внутренние утечки не превышают 5 см³/мин при давлении 100 bar, что свидетельствует о высоком качестве прецизионных золотниковых пар.

Область применения

Гидрораспределитель 04Р40-1К16А8А8А8 GKZ1 оптимально подходит для установки на:

• фронтальные погрузчики и экскаваторы-погрузчики;
• тракторы с навесным оборудованием (отвалы, ковши, вилы);
• манипуляторы и краны-манипуляторы;
• коммунальную технику;
• стационарное промышленное оборудование с несколькими исполнительными механизмами.

Четыре независимые секции позволяют управлять различными функциями оборудования: например, поворотом стрелы, подъёмом ковша, выдвижением телескопа и работой захвата.

Преимущества и экономическая эффективность

Болгарские распределители занимают оптимальную ценовую нишу между дорогими европейскими аналогами и бюджетными азиатскими моделями. При этом они отличаются хорошим ресурсом работы, ремонтопригодностью и доступностью запасных частей на российском рынке.

Стандартные резьбовые присоединения обеспечивают совместимость с отечественными и импортными гидрокомпонентами без использования переходников.
