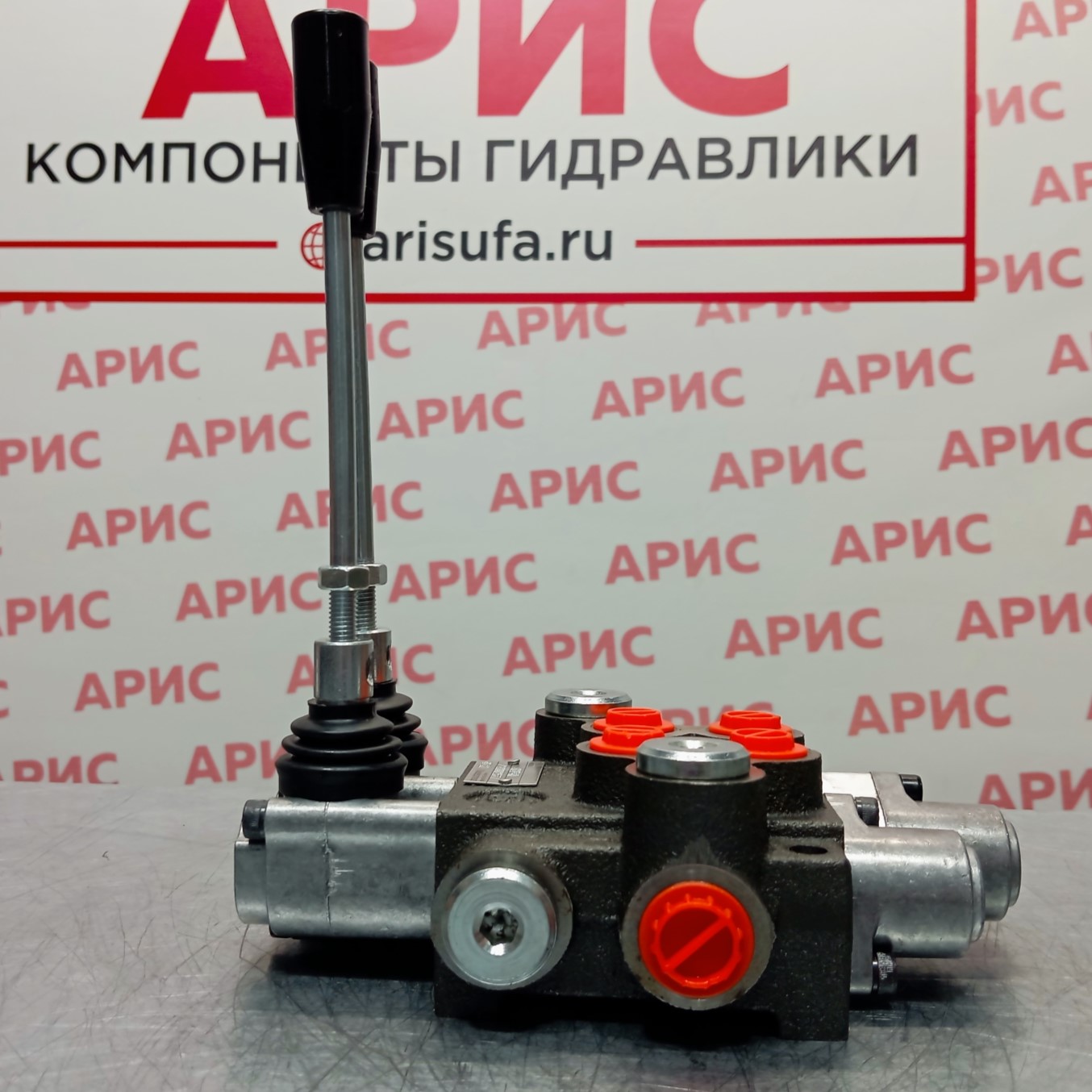

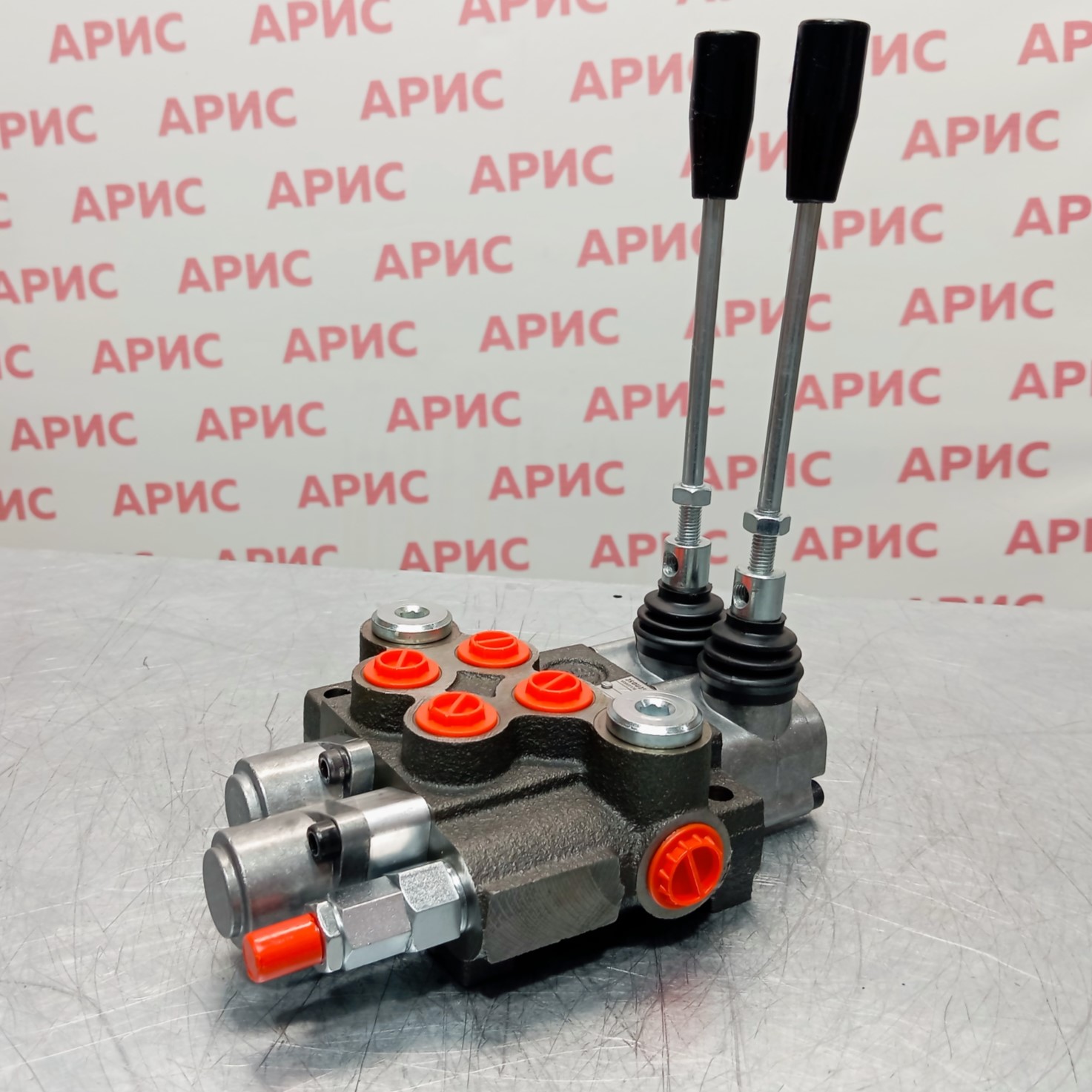

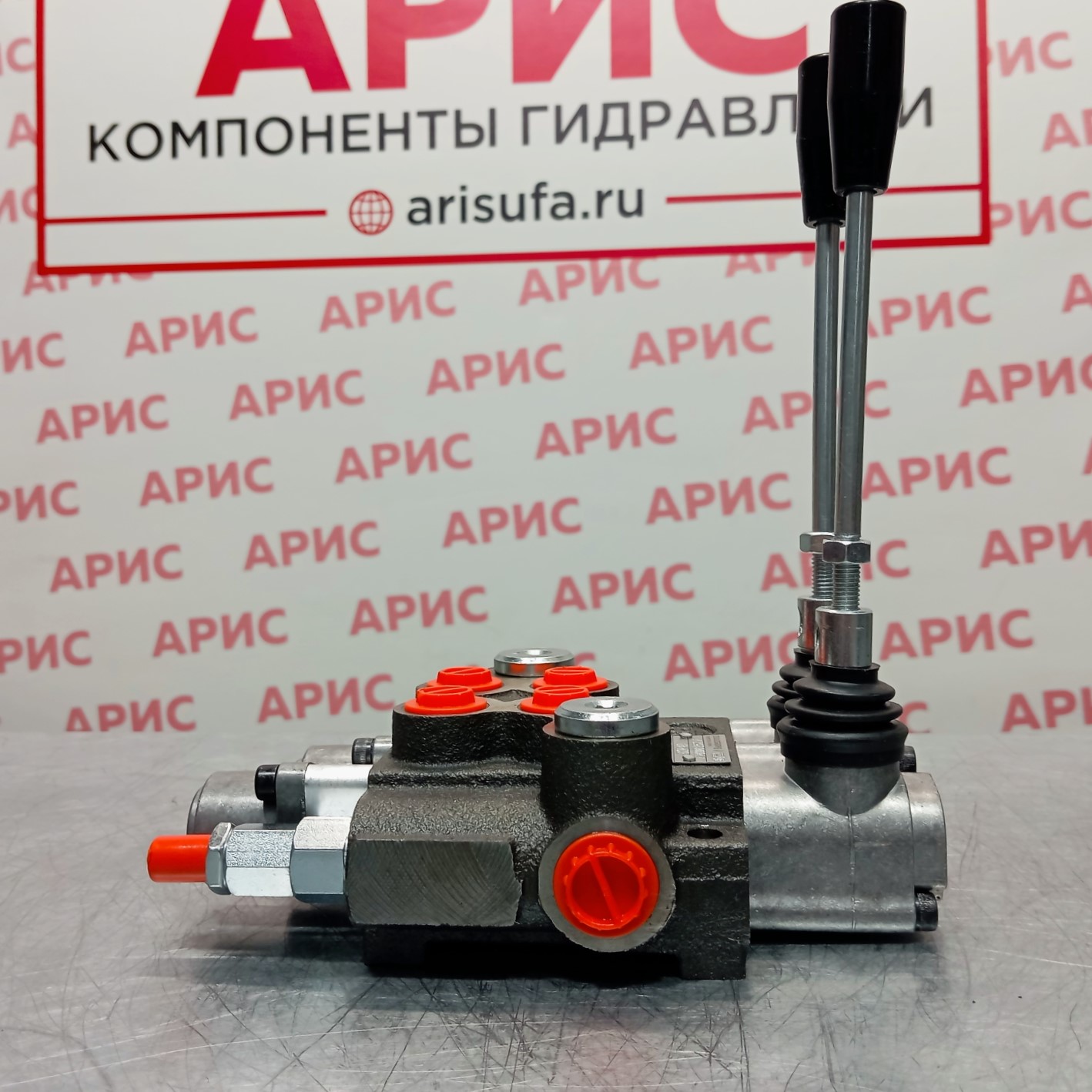

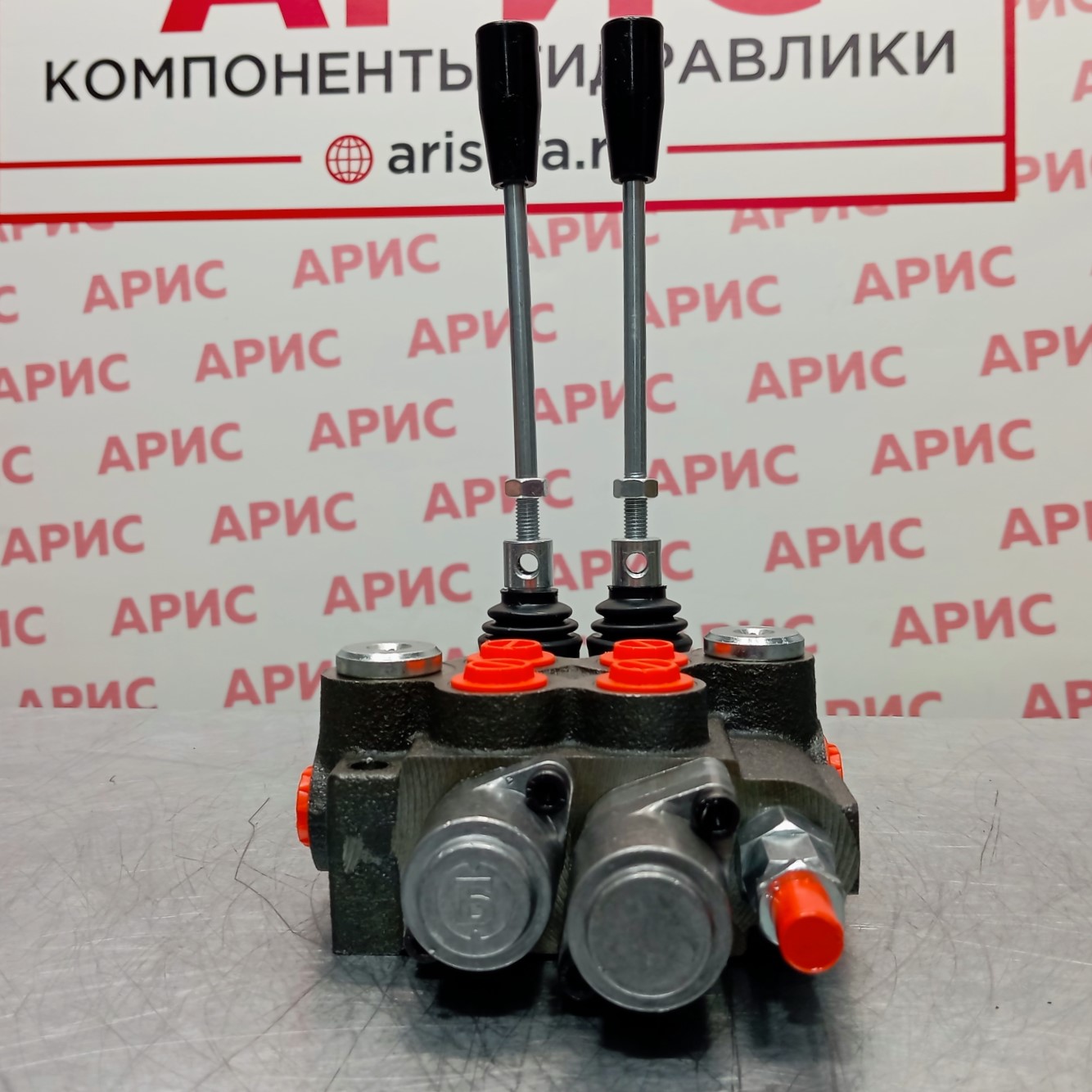

Двухсекционный гидрораспределитель 02Р40-1K15A1 GKZ1 Бъдещност (Болгария)

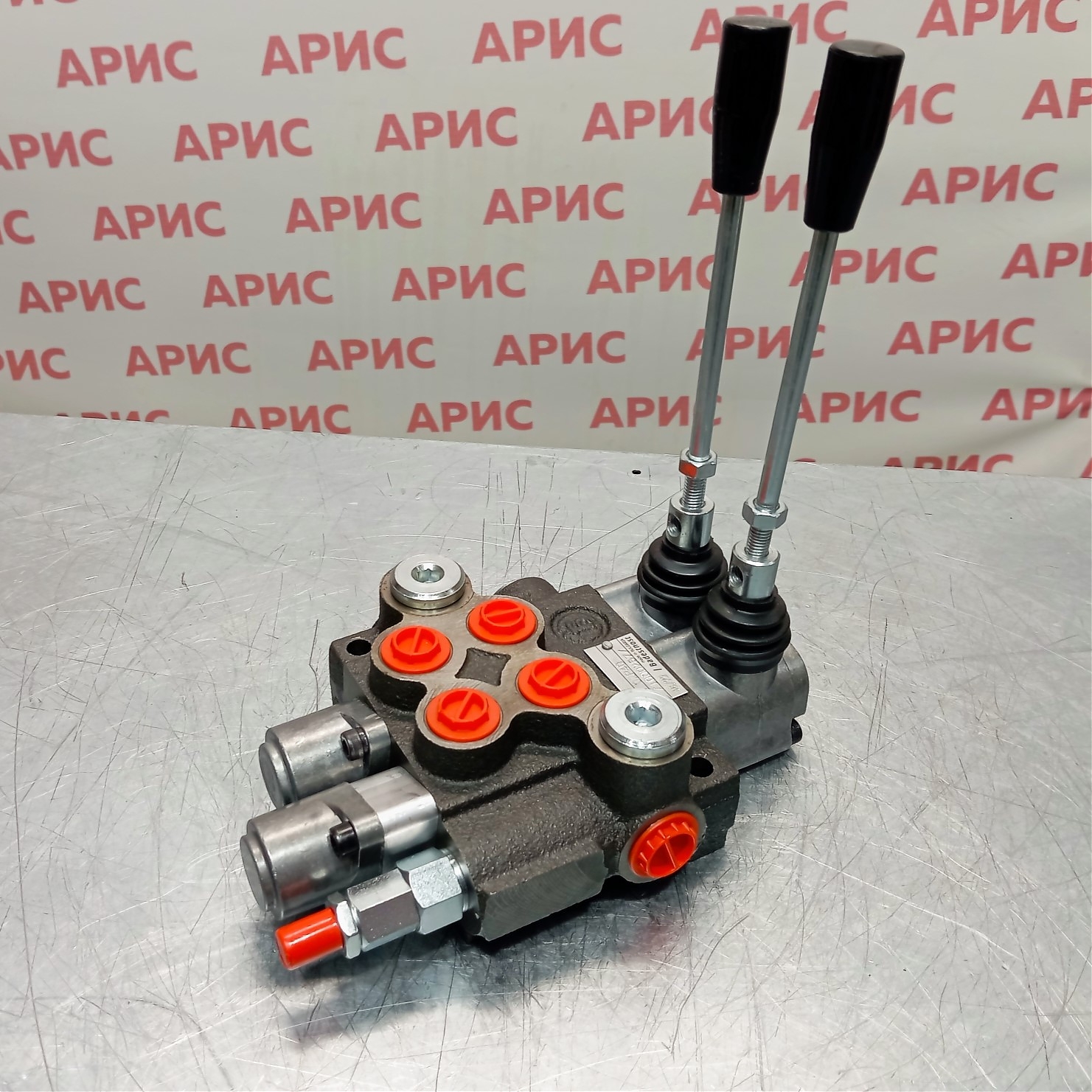

Гидрораспределитель 02Р40-1К15A1 GKZ1 - серия Z50, Болгария

Если вы подбираете надёжный гидрораспределитель для мобильной или промышленной техники, стоит обратить внимание на болгарскую серию Z50 - одно из наиболее востребованных решений в классе распределителей на 40 л/мин. В нашем каталоге представлены гидрораспределители различных типов и исполнений, в том числе гидрораспределители на 40 л - как болгарского, так и китайского производства, а также гидрораспределители серии Z50 Болгария с различными схемами золотников.

Данная модель относится к секционным моноблочным распределителям с ручным рычажным управлением и предназначена для управления гидравлическими исполнительными механизмами - гидроцилиндрами и гидромоторами - в составе гидросистем мобильной, сельскохозяйственной и промышленной техники.

Серия и страна производителя

Гидрораспределитель 02Р40-1К15A1 GKZ1 производится в Болгарии и входит в серию Z50 - линейку промышленных секционных распределителей с высокими эксплуатационными характеристиками. Болгарские распределители этой серии хорошо зарекомендовали себя в условиях интенсивной эксплуатации благодаря точности изготовления и качеству уплотнений.

Технические характеристики

• Расход рабочей жидкости - 40 л/мин
• Максимальное давление на подаче P - 250 bar
• Максимальное давление на сливе T - 50 bar
• Максимальное давление на выходах A, B - 300 bar
• Температурный диапазон рабочей жидкости - определяется вязкостью масла
• Температура окружающего воздуха - от -40°C до +60°C
• Кинематическая вязкость рабочей жидкости (рекомендуемая) - 20...100 мм²/с
• Рабочая жидкость - минеральное масло
• Внутренние потери (A, B - T) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Тип управления и количество позиций

Распределитель оснащён ручным рычажным управлением. Золотник типа К15 обеспечивает плавающий режим с фиксацией в положениях подъёма и опускания. Количество рабочих позиций - 3 (подъём, нейтраль, опускание), с фиксацией в крайних положениях.

Конструкция и материалы

Корпус распределителя выполнен из высокопрочного чугуна. Уплотнения - из маслостойкой резины, обеспечивают герметичность при давлениях до 300 bar на рабочих выходах. Золотниковый тип конструкции обеспечивает плавное и точное управление потоком рабочей жидкости.

Конструктивное исполнение - моноблок. Крепление осуществляется двумя болтами М8.

Присоединительные отверстия:

• Вход P - G1/2 (внутренняя резьба)
• Слив T - G1/2 (внутренняя резьба)
• Выходы A и B - G3/8 (внутренняя резьба)

Расшифровка обозначений 02Р40-1К15A1 GKZ1

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40C…+60C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В - Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций золотников серии:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности

Гидрораспределитель 02Р40-1К15A1 GKZ1 работает по золотниковому принципу: перемещение золотника вручную (рычагом) открывает или перекрывает каналы подачи и слива рабочей жидкости к исполнительному механизму.

Золотник К15 реализует плавающий режим - в этом положении оба рабочих порта A и B соединяются со сливом, что позволяет исполнительному механизму свободно перемещаться под внешней нагрузкой. Фиксация в крайних позициях (подъём и опускание) удерживает золотник без постоянного усилия оператора - это удобно при длительных рабочих циклах.

Распределитель имеет 4 рабочие линии: P (подача), T (слив), A и B (рабочие выходы). Регулировка потока не предусмотрена конструктивно - управление осуществляется в режиме «открыто/закрыто» с плавным перемещением рычага.

Ресурс и надёжность обеспечиваются точной подгонкой золотника в корпусе, качественными уплотнениями и минимальными внутренними перетечками (5 см³/мин при 100 bar).

Применение

Распределитель совместим с гидравлическими системами, работающими на минеральном масле с вязкостью 20...100 мм²/с. Диапазон рабочих давлений и расход 40 л/мин делают его универсальным решением для широкого класса техники.

Рекомендуемые области применения:

• Сельскохозяйственные машины - тракторы, погрузчики, манипуляторы, прицепная техника
• Строительная и дорожная техника - мини-экскаваторы, телескопические погрузчики, бурильные установки
• Коммунальная и лесная техника - краны-манипуляторы, гидрофицированные прицепы
• Промышленное оборудование - прессы, подъёмные столы, гидравлические приводы

Условия эксплуатации - температура воздуха от -40°C до +60°C, что допускает круглогодичное использование в климатических условиях России.

Преимущества и экономическая эффективность

Болгарское производство серии Z50 обеспечивает европейский уровень качества при цене, более доступной по сравнению с западноевропейскими аналогами. По сравнению с гидрораспределителями на 40 л китайского производства болгарские модели выигрывают в точности изготовления, ресурсе уплотнений и стабильности характеристик при высоких давлениях.

Моноблочная конструкция упрощает монтаж и снижает риск протечек в стыках секций. Стандартные резьбовые присоединения G1/2 и G3/8 обеспечивают совместимость с большинством типовых гидросистем без дополнительных переходников.
