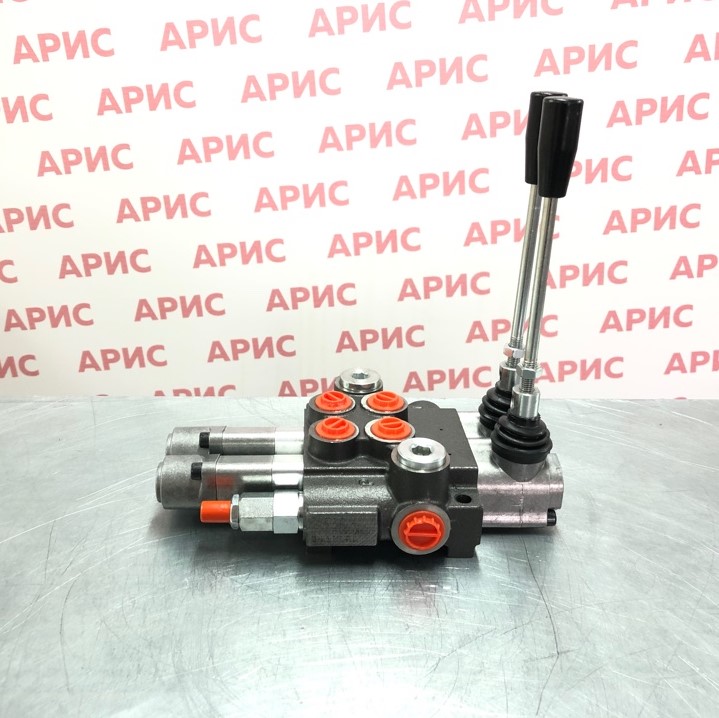

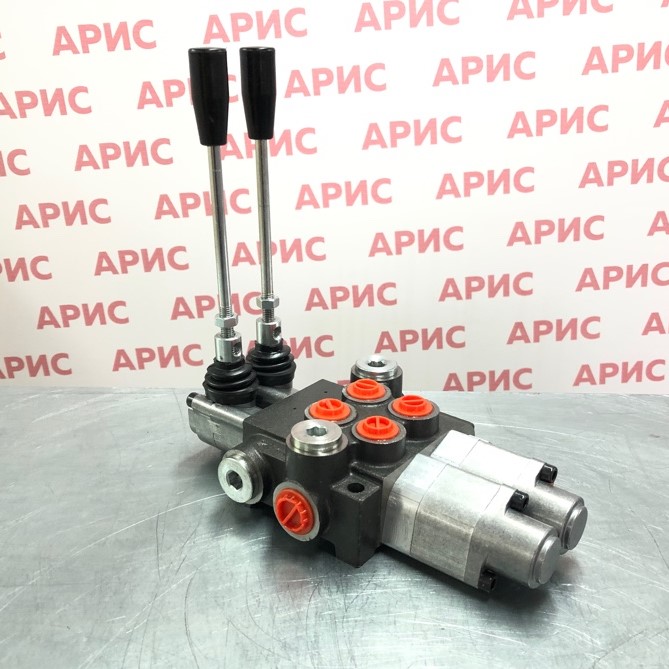

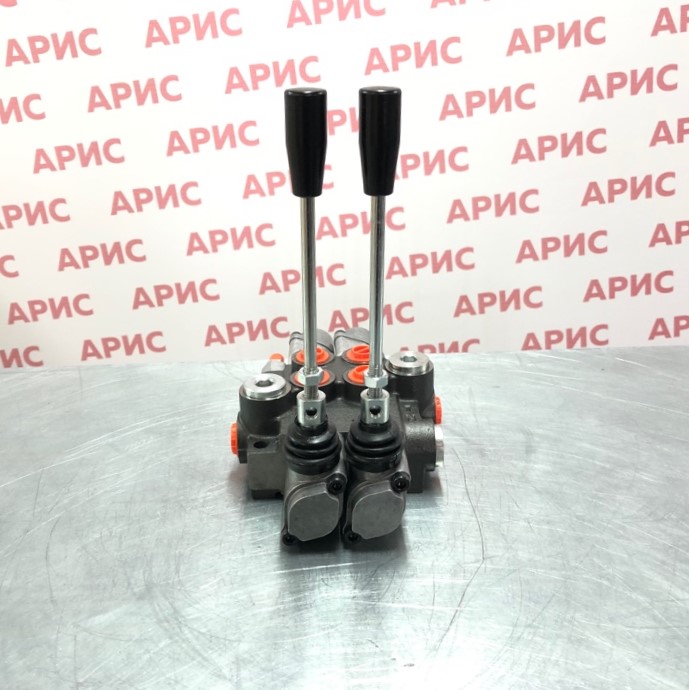

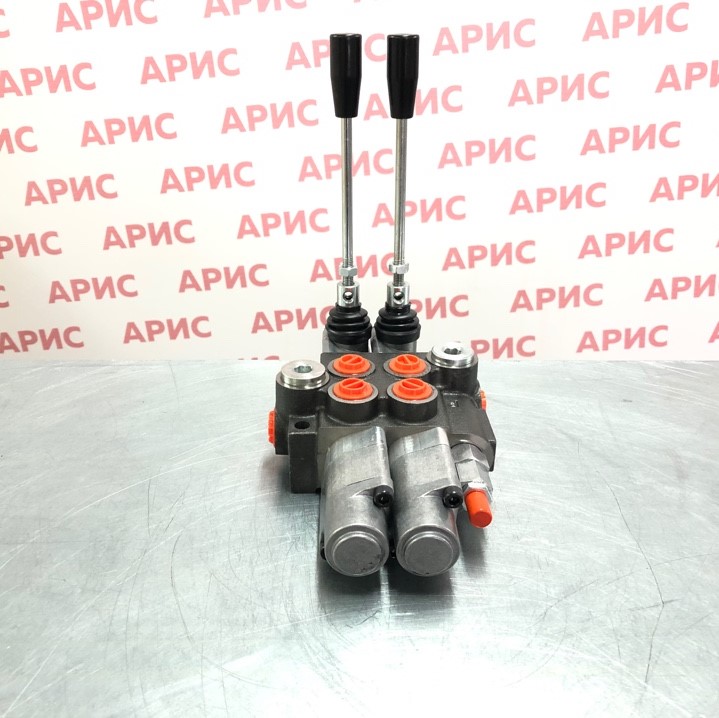

Гидрораспределитель 02Р40-1К16К15 GKZ1

Гидрораспределитель 02Р40-1К16К15 GKZ1 — двойной плавающий режим с разными типами фиксации

Когда требуется управление двумя рабочими органами в плавающем режиме с различной логикой работы рукояток, оптимальным решением станет гидрораспределитель 02Р40-1К16К15 GKZ1 болгарского производства. Особенность этой модели — комбинация золотников К16 и К15, обеспечивающих плавающий режим с разными вариантами фиксации.

Распределитель входит в линейку болгарских моделей на 40 л/мин, которые зарекомендовали себя как надёжное и экономичное решение. В каталоге магазина Арис также представлены распределители серии Z50 и китайские аналоги на 40 л/мин для различных задач.

Технические характеристики гидрораспределителя 02Р40-1К16К15 GKZ1

Модель представляет собой двухсекционный золотниковый распределитель с ручным рычажным управлением. Обозначение 02Р40 указывает на две рабочие секции и номинальный расход 40 л/мин. Маркировка 1К16К15 означает: первая секция оснащена золотником К16 (плавающий режим без фиксации), вторая — золотником К15 (плавающий режим с фиксацией в рабочих положениях).

Основные параметры

Пропускная способность распределителя составляет 40 л/мин, что обеспечивает достаточную скорость работы гидроцилиндров и гидромоторов средней производительности. Максимальное давление на напорной линии P — 250 bar, на рабочих выходах A и B — до 300 bar, на сливе T — 50 bar.

Гидрораспределитель 02Р40-1К16К15 GKZ1 рассчитан на эксплуатацию при температуре окружающего воздуха от −40°C до +60°C, что позволяет использовать его в любых климатических зонах России.

Расшифровка обозначений и конструктивные особенности

1. Конструктивное исполнение — моноблок
2. Крепление — 2 болта М8
3. Присоединительные отверстия — внутренние резьбы: вход Р — G1/2, слив Т — G1/2, выходы А и В — G3/8
4. Температура воздуха −40°C…+60°C
5. Рабочая жидкость — минеральное масло
6. Кинематическая вязкость 20…100 мм²/с (рекомендуемая)
7. Максимальное давление: на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) — 5 см³/мин при 100 bar
9. Расход рабочей жидкости — 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников

Для выбора распределителя с нужной конфигурацией ознакомьтесь с типами золотников:

• А1 — без фиксации в подъёме и опускании
• А8 — фиксация в подъёме и опускании
• К16 — плавающий режим, подъём и опускание без фиксации
• К15 — плавающий режим, подъём и опускание с фиксацией
• С1 — для самосвала: подъём без фиксации, опускание под собственным весом без фиксации
• D1 — подъём и опускание без фиксации, в нейтрали слив с цилиндра или гидромотора в гидробак (подходит для пресса или гидрохода трактора)

Принцип работы и функциональные особенности

Распределитель работает по золотниковому принципу управления потоками рабочей жидкости. При перемещении рукоятки золотник сдвигается, соединяя напорную линию с одним из рабочих выходов. Обе секции обеспечивают плавающий режим — четвёртую позицию золотника, при которой обе полости цилиндра соединяются со сливом.

Ключевая особенность модели 02Р40-1К16К15 GKZ1 — различная логика работы двух плавающих секций. Золотник К16 в первой секции автоматически возвращается в нейтраль при отпускании рукоятки, что обеспечивает постоянный контроль оператора над механизмом. Золотник К15 во второй секции фиксируется в любом выбранном положении — подъёма, опускания или плавающем — и остаётся там до следующего переключения.

Такая комбинация удобна, когда один рабочий орган требует постоянного контроля, а другой должен оставаться в заданном режиме длительное время.

Моноблочная конструкция корпуса обеспечивает компактность и простоту монтажа. Внутренние утечки не превышают 5 см³/мин при давлении 100 bar.

Область применения

Гидрораспределитель 02Р40-1К16К15 GKZ1 рекомендуется для установки на:

• тракторы с передним погрузчиком и задней навеской;
• погрузчики с ковшом и вилами;
• сельскохозяйственную технику с несколькими навесными орудиями;
• коммунальные машины с комбинированным оборудованием;
• специализированную строительную технику.

Двухсекционная компоновка с двойным плавающим режимом идеальна для техники, где два рабочих органа должны копировать рельеф поверхности, но с разной степенью автоматизации управления.

Преимущества болгарских распределителей

Болгарская гидроаппаратура отличается оптимальным соотношением цены и качества. При стоимости ниже европейских аналогов распределители обеспечивают надёжную работу и полностью ремонтопригодны. Запасные части и ремкомплекты широко представлены на российском рынке.

Стандартные резьбовые присоединения G1/2 и G3/8 гарантируют совместимость с отечественными и импортными гидрокомпонентами.
