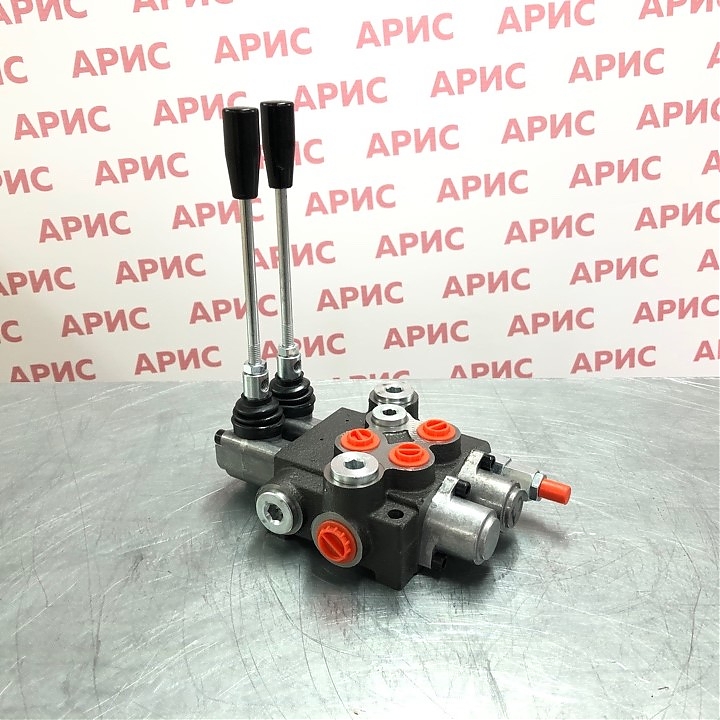

Гидрораспределитель 02Р40-1С1А8 GKZ1

Техническая информация о гидрораспределителе 02Р40-1С1А8 GKZ1

Гидрораспределитель 02Р40-1С1А8 GKZ1 представляет собой высококачественное гидравлическое оборудование болгарского производства серии Z50, предназначенное для управления потоками рабочей жидкости в гидравлических системах различного назначения. Данная модель относится к категории распределителей с пропускной способностью 40 л/мин, что делает её универсальным решением для широкого спектра применений.

Серия и производство

Гидрораспределитель производится в Болгарии и принадлежит к проверенной временем серии Z50, которая зарекомендовала себя как надежное и долговечное оборудование для профессионального использования. В ассортименте магазина Арис представлены различные модели гидравлического оборудования, включая гидрораспределители производства Болгарии, которые отличаются высоким качеством изготовления.

Назначение и область применения

Гидрораспределитель 02Р40-1С1А8 GKZ1 предназначен для направленного управления гидравлическими потоками в системах строительной, дорожной и сельскохозяйственной техники. Особенно востребован данный распределитель в системах самосвалов, где золотник С1 обеспечивает подъем кузова без фиксации и опускание под собственным весом. Если вам требуется гидрораспределитель для аналогичных задач, данная модель станет оптимальным выбором.

Технические характеристики гидрораспределителя 02Р40-1С1А8 GKZ1

Основные параметры

Конструктивные особенности:

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40C…+60C
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Тип управления и рабочие позиции

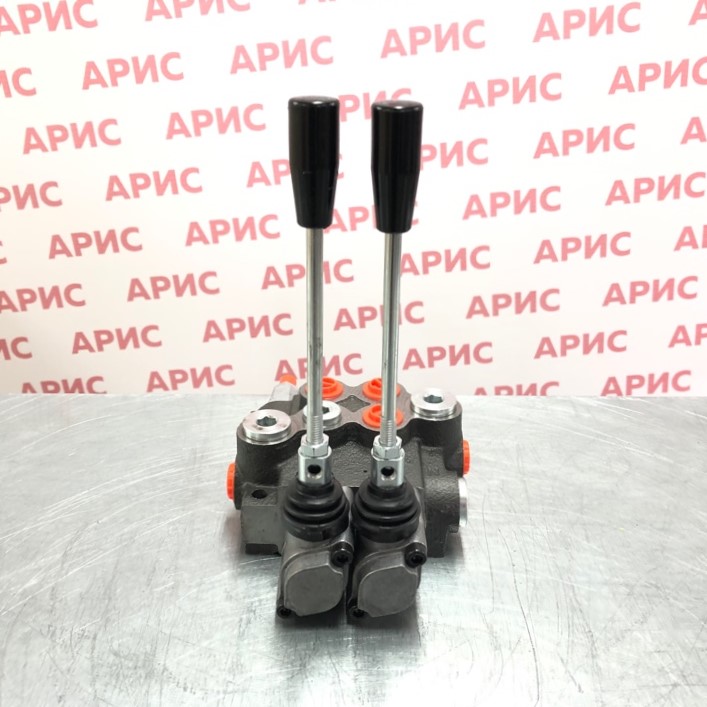

Модель оснащена механическим рычажным управлением с двумя золотниками. Первый золотник — 1С1 (на самосвал) обеспечивает подъем без фиксации и опускание под собственным весом без фиксации. Второй золотник — А8 имеет фиксацию как в положении подъема, так и в положении опускания, что обеспечивает универсальность применения распределителя.

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Материалы и конструкция

Корпус гидрораспределителя изготовлен из высокопрочного алюминиевого сплава, обеспечивающего малый вес при высокой прочности. Уплотнения выполнены из износостойких эластомеров, устойчивых к воздействию минеральных масел и перепадам температур. Золотниковая конструкция обеспечивает высокую точность управления и минимальные внутренние утечки.

Функциональные особенности и принцип работы

Схема подключения и рабочие линии

Гидрораспределитель имеет четыре основные рабочие линии: вход давления (Р), слив (Т) и два выхода к исполнительным механизмам (А и В). При перемещении рычага управления золотник направляет поток рабочей жидкости от входа Р к одному из выходов (А или В), одновременно соединяя противоположный выход со сливной магистралью Т.

Золотник С1 спроектирован специально для работы в системах самосвалов: при подъеме кузова жидкость под давлением поступает в цилиндр, а при возврате рычага в нейтральное положение обеспечивается свободный слив для опускания кузова под собственным весом. Золотник А8 с фиксацией позволяет удерживать исполнительный механизм в любом промежуточном положении.

Особенности золотниковой конструкции

Золотниковый тип распределителя обеспечивает плавное регулирование потока рабочей жидкости и высокую надежность работы. Прецизионная обработка золотников и посадочных отверстий гарантирует минимальные внутренние утечки (не более 5 cm³/min при давлении 100 bar). Ход золотника ± 6 mm обеспечивает точное дозирование потока и плавность работы исполнительных механизмов.

Надежность и ресурс

Болгарские гидрораспределители с производительностью до 40 литров в минуту отличаются высоким ресурсом работы. При соблюдении условий эксплуатации и использовании чистого минерального масла с рекомендуемой вязкостью 20-100 mm²/s ресурс составляет не менее 10 000 часов непрерывной работы. Простота конструкции обеспечивает легкость обслуживания и ремонта.

Применение гидрораспределителя

Совместимость с гидросистемами

Гидрораспределитель 02Р40-1С1А8 GKZ1 полностью совместим с гидравлическими системами, работающими на минеральных маслах. Стандартные резьбовые присоединения G1/2 и G3/8 обеспечивают простоту монтажа и совместимость с большинством гидравлических компонентов. Моноблочная конструкция с креплением на два болта М8 позволяет быстро установить распределитель на раму техники или монтажную плиту.

Рекомендуемые области использования

Строительная техника: самосвалы, экскаваторы, манипуляторы, подъемные платформы

Сельскохозяйственные машины: тракторы, погрузчики, прицепная техника с гидравлическими системами

Промышленное оборудование: гидравлические прессы, подъемники, станочное оборудование

Коммунальная техника: снегоуборочные машины, дорожная техника с гидроприводом

Особенно эффективен распределитель в системах самосвалов благодаря специализированному золотнику С1, обеспечивающему безопасное и плавное опускание кузова под собственным весом.

Условия эксплуатации

Гидрораспределитель рассчитан на работу при температуре окружающего воздуха от -40°C до +60°C, что позволяет использовать его в различных климатических зонах. Максимальное рабочее давление на входе составляет 250 bar, на выходах — до 300 bar, что обеспечивает надежную работу в нагруженных гидросистемах.

Для обеспечения длительного срока службы рекомендуется использовать минеральное масло с кинематической вязкостью 20-100 mm²/s и устанавливать фильтры тонкой очистки в гидросистему для защиты прецизионных пар золотник-корпус от абразивного износа.

Преимущества и коммерческие аспекты

Преимущества перед аналогами

По сравнению с китайскими распределителями аналогичной производительности, болгарское оборудование серии Z50 отличается более высоким качеством обработки деталей, стабильностью характеристик и увеличенным ресурсом работы. Прецизионная подгонка золотников обеспечивает минимальные внутренние утечки и более точное управление.

Компактная моноблочная конструкция позволяет экономить место при монтаже и упрощает интеграцию в существующие гидросистемы. Стандартизированные присоединительные размеры обеспечивают взаимозаменяемость с большинством распределителей аналогичного типоразмера.

Экономическая эффективность

Сочетание доступной цены, высокого качества изготовления и длительного ресурса работы делает гидрораспределитель 02Р40-1С1А8 GKZ1 экономически выгодным решением. Низкие эксплуатационные расходы за счет минимальных внутренних утечек и простоты обслуживания обеспечивают быструю окупаемость оборудования.

Возможность использования стандартных минеральных масел и отсутствие необходимости в специальном обслуживании дополнительно снижают эксплуатационные затраты. Высокая ремонтопригодность позволяет продлить срок службы распределителя при минимальных затратах на запасные части.

Условия приобретения

Как купить гидрораспределитель 02Р40-1С1А8 GKZ1

Для оформления заказа на гидрораспределитель 02Р40-1С1А8 GKZ1 в магазине Арис свяжитесь с нашими специалистами через страницу контактов. Наши менеджеры помогут подобрать оптимальную комплектацию, ответят на технические вопросы и проконсультируют по вопросам совместимости с вашим оборудованием.

Доставка и оплата

Подробную информацию о способах доставки, сроках и стоимости, а также доступных вариантах оплаты вы можете найти на странице доставки и оплаты. Мы предлагаем удобные условия для наших клиентов и гарантируем сохранность товара при транспортировке.

В наличии имеются также другие модели гидрораспределителей серии Z50 болгарского производства, которые могут подойти для решения ваших специфических задач.
