Гидрораспределитель 03Р40-1А1А1К16 GKZ1

Гидрораспределитель 03Р40-1А1А1К16 GKZ1 - три секции с плавающим режимом на третьей

Когда машина оснащена тремя независимыми гидравлическими функциями и одна из них требует плавающего режима, универсальный гидрораспределитель с разнотипными золотниками становится оптимальным решением. Среди гидрораспределителей на 40 л болгарской серии Z50 трёхсекционные комбинации с К16 в третьей позиции пользуются устойчивым спросом у владельцев тракторов с передним отвалом и двумя задними навесными орудиями. Ознакомиться с полным ассортиментом болгарских моделей можно в разделе гидрораспределители серии Z50 Болгария, а для сравнения по цене - в разделе гидрораспределители на 40 л Китай.

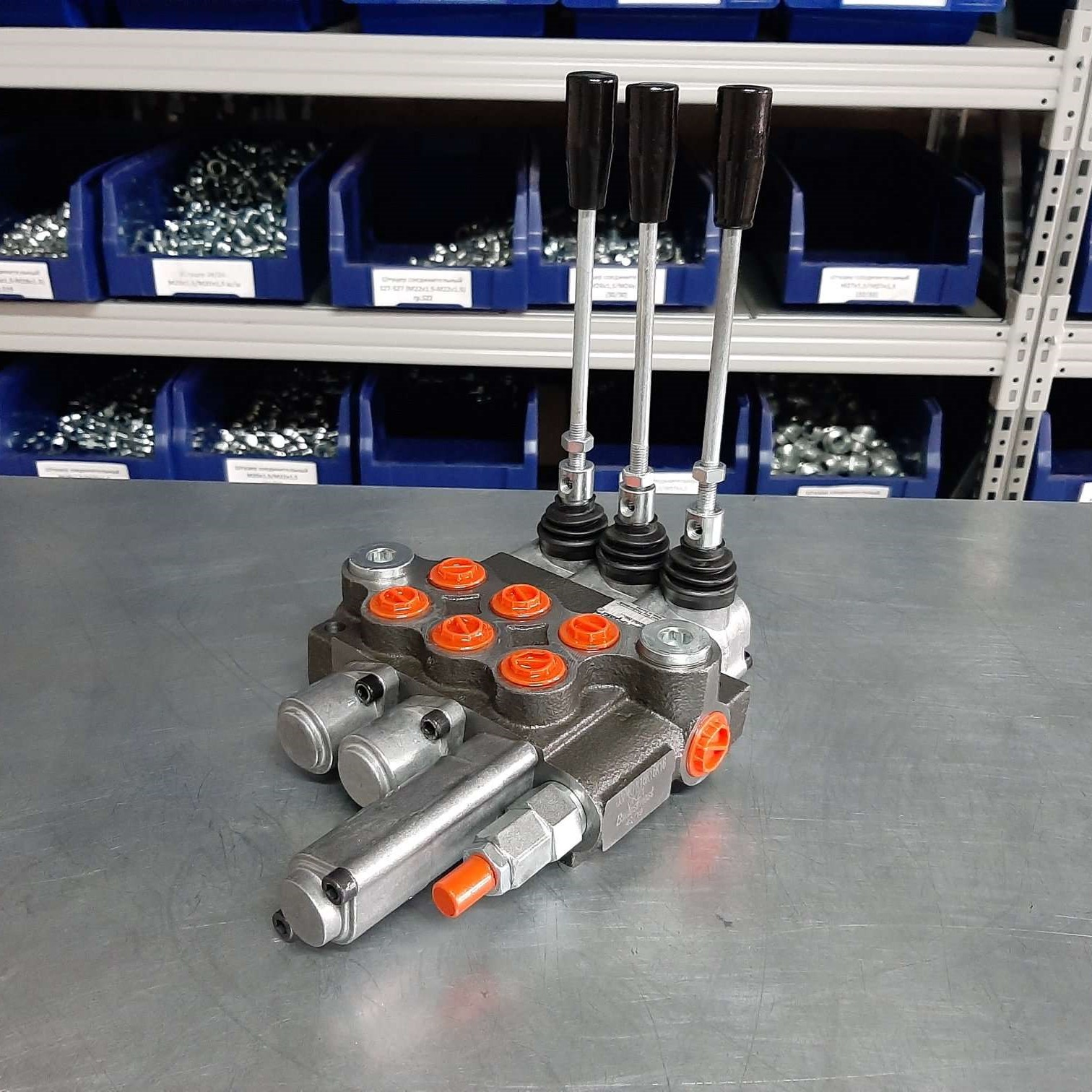

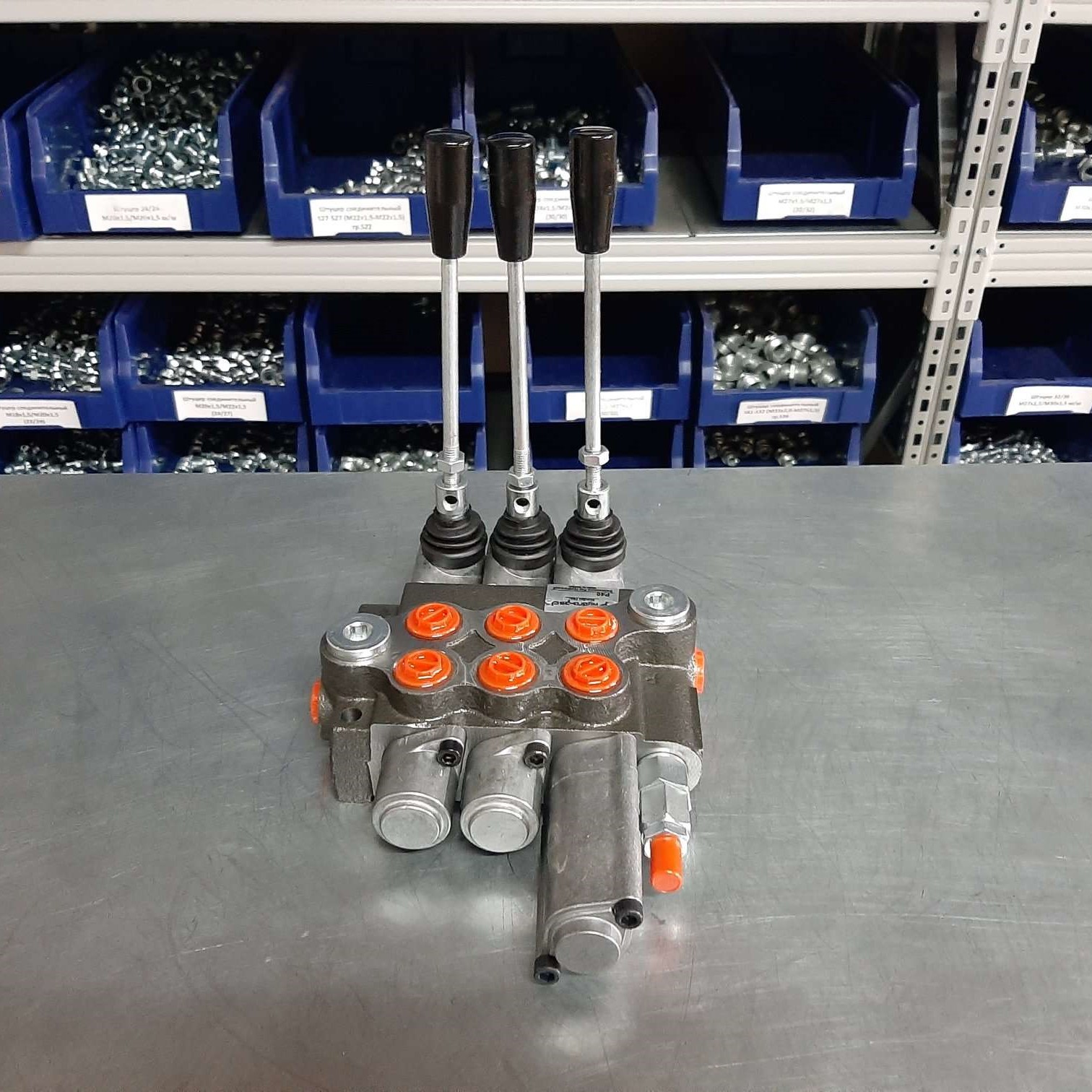

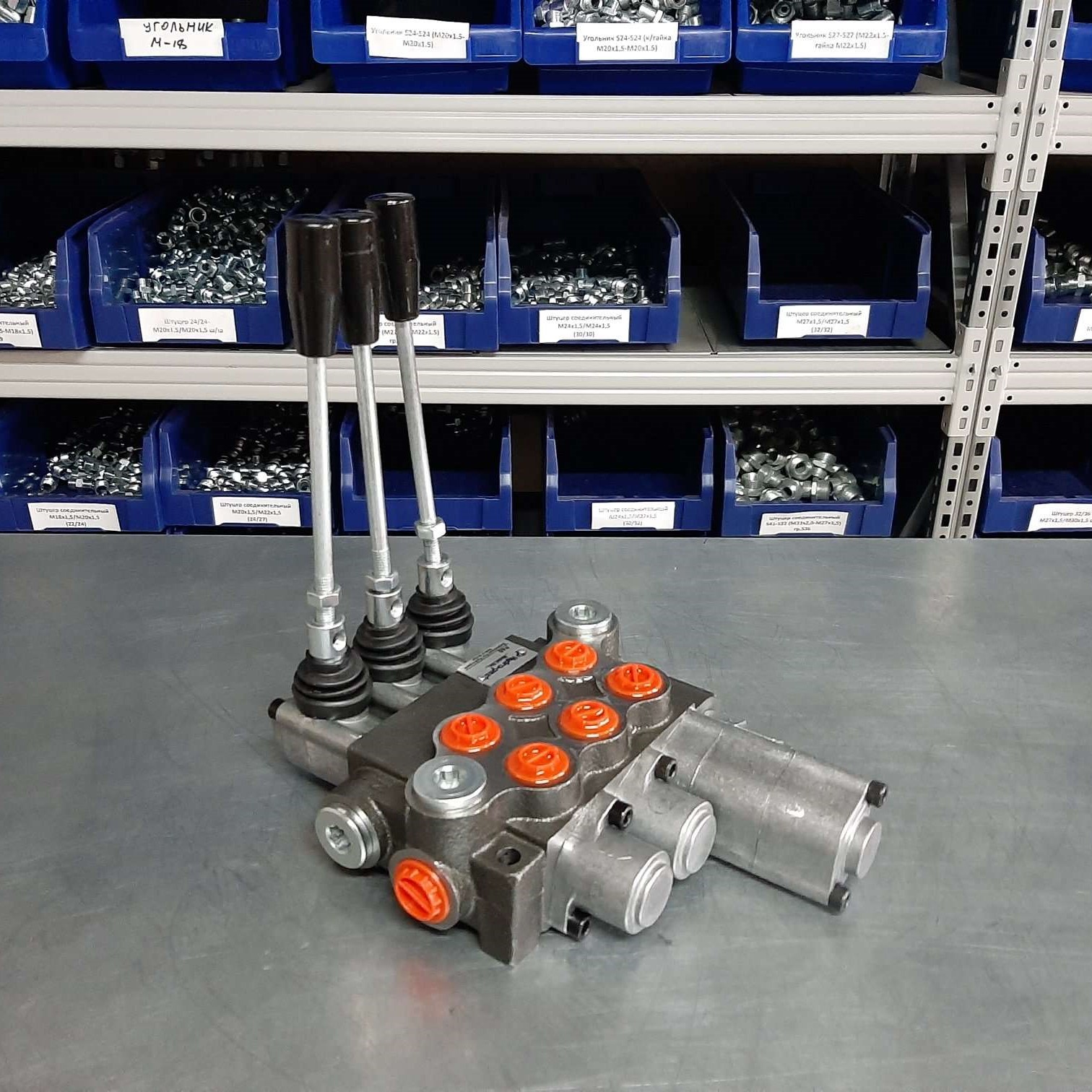

Гидрораспределитель 03Р40-1А1А1К16 GKZ1 - трёхсекционный моноблочный распределитель болгарского производства серии Z50 с комбинацией золотников А1, А1 и К16. Первые две секции управляют независимыми потребителями в стандартном режиме без фиксации, третья секция с золотником К16 обеспечивает четыре рабочих положения, включая плавающий режим: в этой позиции обе линии A и B третьей секции одновременно соединяются со сливом, позволяя навесному органу свободно следовать рельефу под действием собственного веса и внешних сил без противодавления со стороны гидросистемы.

Технические характеристики

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче P: 250 bar
• Максимальное давление на сливе T: 50 bar
• Максимальное давление на выходах A, B: 300 bar
• Температурный диапазон воздуха: -40°C...+60°C
• Рабочая жидкость: минеральное масло
• Кинематическая вязкость (рекомендуемая): 20-100 мм²/с
• Внутренние потери (A, B - T): 5 см³/мин при 100 bar
• Ход золотника: ±6 мм
• Количество секций: 3
• Тип золотников: секции 1 и 2 - А1 (без фиксации), секция 3 - К16 (плавающий режим, без фиксации)

Управление - ручное, рычажное. Секции А1 имеют три позиции без фиксации. Секция К16 - четыре позиции: подъём, нейтраль, опускание, плавание - также без механической фиксации рукоятки. Корпус - высокопрочный чугун, уплотнения - NBR, стойкие к минеральным маслам. Крепление моноблока - 2 болта М8. Присоединения: вход P - G1/2, слив T - G1/2, рабочие выходы A и B каждой секции - G3/8.

Расшифровка обозначений 03Р40-1А1А1К16 GKZ1

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: Вход Р - G1/2, Слив T - G1/2, Выходы А и В - G3/8
4. Температура воздуха: -40°C...+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20-100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В - Т): 5 см³/мин при 100 bar
9. Расход рабочей жидкости: 40 л/мин
10. Ход золотника: ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник С1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности и применение

Золотниковая конструкция обеспечивает надёжное перекрытие рабочих линий в нейтрали и минимальные внутренние утечки во всех трёх секциях. Три независимые секции работают от общей гидролинии подачи и слива, управляются поочерёдно - суммарный расход системы не должен превышать 40 л/мин. Плавающий режим третьей секции К16 принципиально отличает эту модель от трёхсекционных исполнений только с А1: отвал, щётка или лемех третьего потребителя копируют рельеф без нагрузки на насос, что снижает износ навески и повышает качество планировочных или уборочных работ.

Регулировка расхода в каждой секции осуществляется степенью отклонения рукоятки. Моноблочное исполнение исключает межсекционные утечки. Ресурс - не менее 1 млн циклов при поддержании чистоты масла. Диапазон рабочих температур от -40°C обеспечивает надёжный пуск в зимних условиях без дополнительного прогрева.

Среди всех гидрораспределителей на 40 л Болгария трёхсекционные комбинации с плавающим режимом на последней секции особенно востребованы на универсальных тракторах с полным набором навески: задний ВОМ, навесное орудие и передний отвал или щётка.

Рекомендуемые области применения: тракторы с комбинированной передней и задней навеской, коммунальные машины с тремя рабочими органами, строительные погрузчики с многофункциональным оборудованием, дорожно-уборочная техника, сельскохозяйственные агрегаты с почвообрабатывающим и посевным оборудованием.
