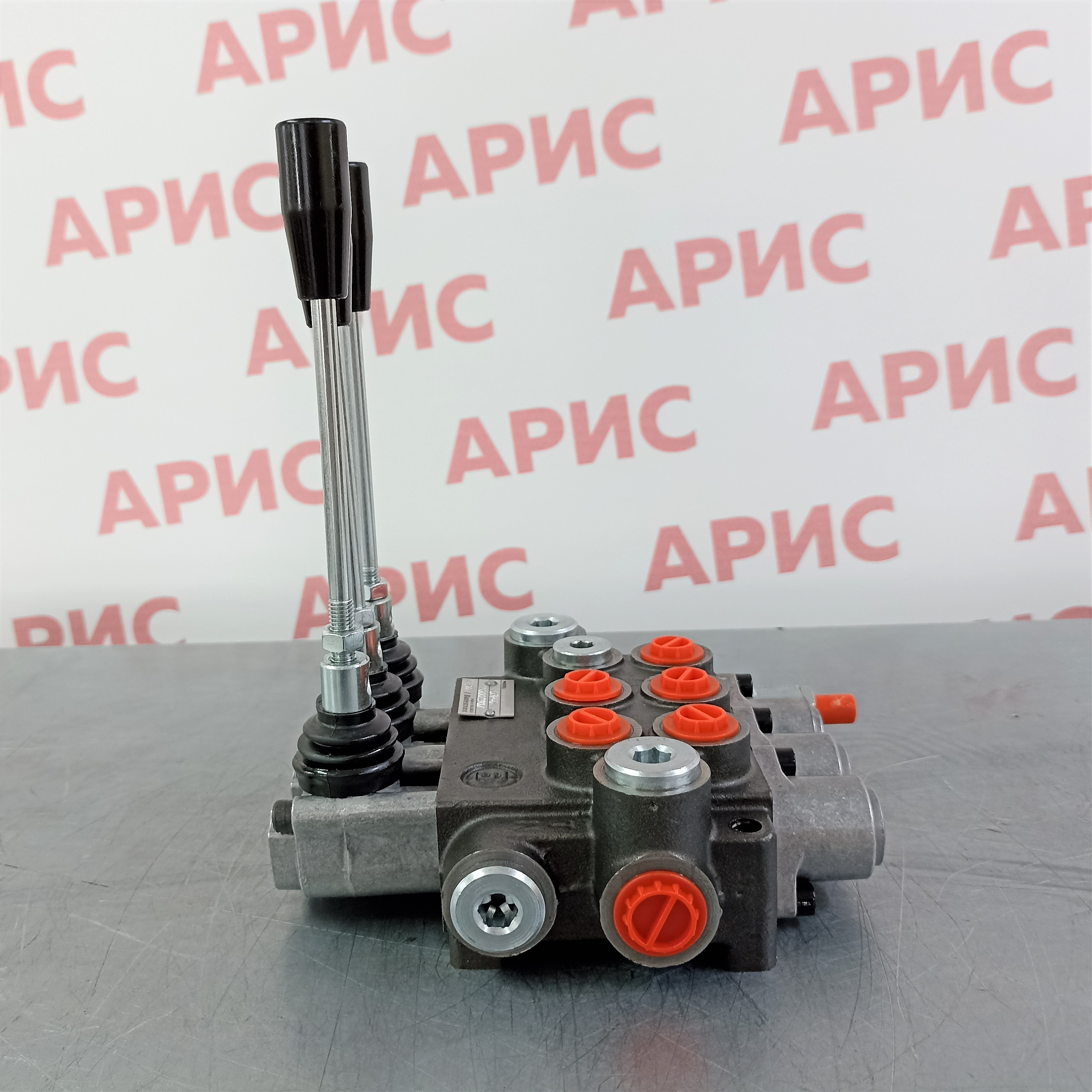

Гидрораспределитель 03Р40-1А8С1А1 GKZ1

Гидрораспределитель 03Р40-1А8С1А1 GKZ1 - трёхсекционный моноблок болгарского производства

Если вы ищете надёжный гидрораспределитель для самосвальной установки или навесного оборудования с несколькими независимыми приводами, болгарская серия GKZ - проверенное решение. В нашем каталоге широко представлены гидрораспределители на 40 л различных исполнений, в том числе гидрораспределители на 40 л Болгария и гидрораспределители на 40 л Китай для разных ценовых сегментов. Болгарские изделия выделяются высокой точностью обработки золотниковых пар, стабильным качеством уплотнений и длительным ресурсом.

Серия и страна производства

Гидрораспределитель 03Р40-1А8С1А1 GKZ1 входит в серию Z50 болгарского производства. Гидрораспределители серии Z50 Болгария - это моноблочные трёх- и четырёхсекционные распределители с ручным управлением, рассчитанные на расход 40 л/мин. Серия применяется на тракторах, самосвальных надстройках, навесном сельскохозяйственном и дорожном оборудовании.

Технические характеристики

• Рабочее давление на входе P - до 250 bar
• Давление на выходах A, B - до 300 bar
• Давление на сливе T - до 50 bar
• Номинальный расход - 40 л/мин
• Температура окружающей среды: -40°C...+60°C
• Рабочая жидкость - минеральное масло
• Кинематическая вязкость: 20...100 мм²/с (рекомендуемая)
• Внутренние потери (A, B - T): 5 см³/мин при 100 bar
• Ход золотника: ±6 мм

Присоединение и конструктив

Корпус - моноблок, крепление на 2 болта М8. Присоединительные резьбы: вход P - G1/2, слив T - G1/2, рабочие выходы A и B - G3/8. Тип конструкции - золотниковый, что обеспечивает плавное переключение и минимальные гидравлические удары при управлении.

Расшифровка обозначения 03Р40-1А8С1А1 GKZ1

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: вход P - G1/2, слив T - G1/2, выходы A и B - G3/8
4. Температура воздуха: -40°C...+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость: 20...100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (A, B - T): 5 см³/мин при 100 bar
9. Расход рабочей жидкости: 40 л/мин
10. Ход золотника: ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

В модели 03Р40-1А8С1А1 GKZ1 три секции оснащены разными золотниками: первая - А8 (фиксация в обоих положениях, удобно для длительного удержания нагрузки), вторая - С1 (специально для самосвальных надстроек: подъём без фиксации, опускание под собственным весом кузова), третья - А1 (без фиксации, возврат в нейтраль автоматически). Такое сочетание оптимально для техники с самосвальной функцией и дополнительным навесным оборудованием.

Функциональные особенности и принцип работы

Распределитель направляет поток рабочей жидкости от насоса к трём независимым исполнительным органам. Каждая секция управляется отдельной рукояткой, что позволяет работать с потребителями поочерёдно или одновременно. Золотниковая конструкция допускает дросселирование потока за счёт промежуточных положений рукоятки. Ресурс изделия рассчитан на многолетнюю эксплуатацию при соблюдении рекомендаций по вязкости и чистоте рабочей жидкости.

Применение

Модель ориентирована прежде всего на самосвальные надстройки на базе грузовиков и прицепов, тракторы МТЗ, ЮМЗ, Т-40 с навесным оборудованием, а также на коммунальную и дорожно-строительную технику. Совместима с шестерёнными насосами НШ-32, НШ-50 и аналогами. Условия эксплуатации - температура воздуха от -40°C до +60°C, что соответствует требованиям российского климата.
