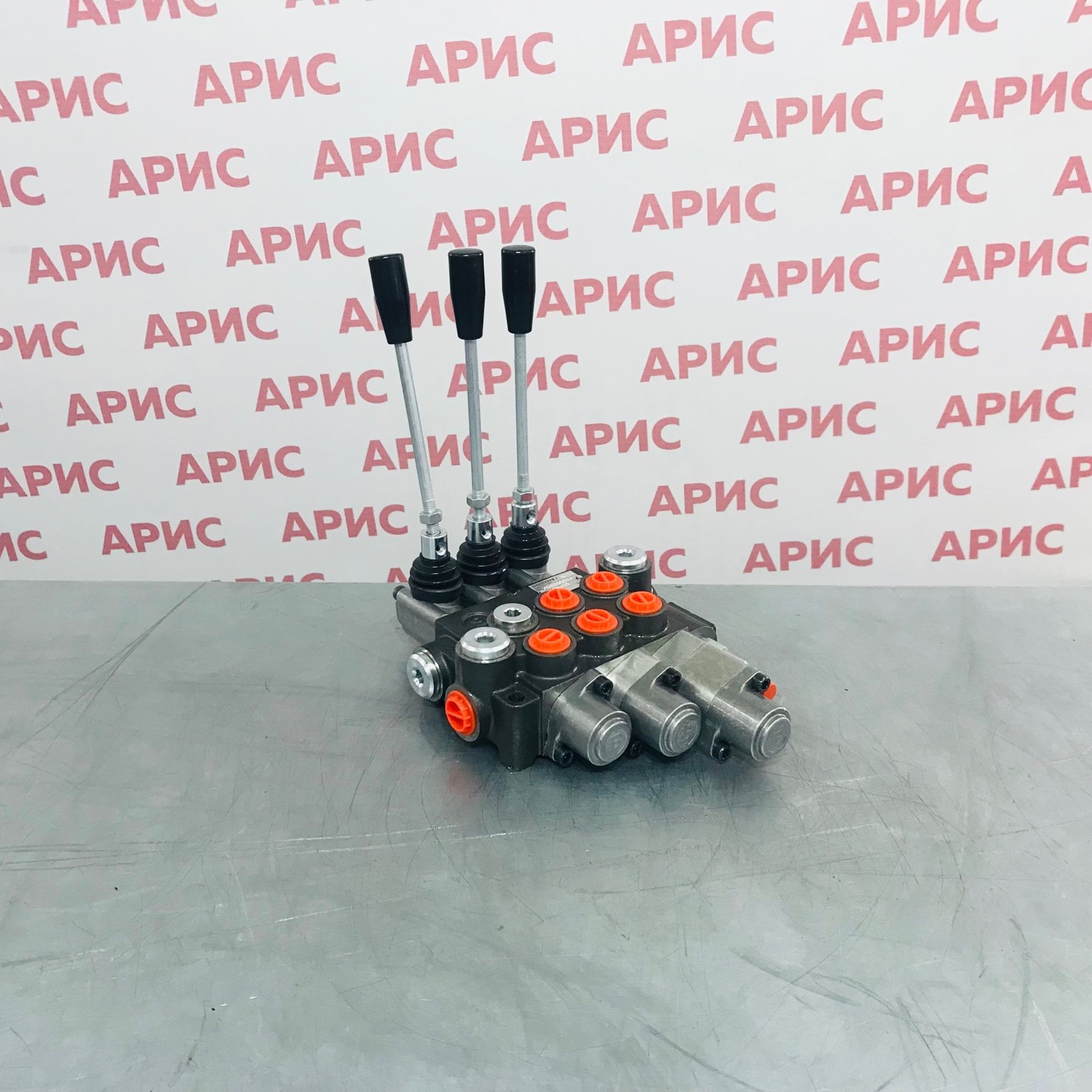

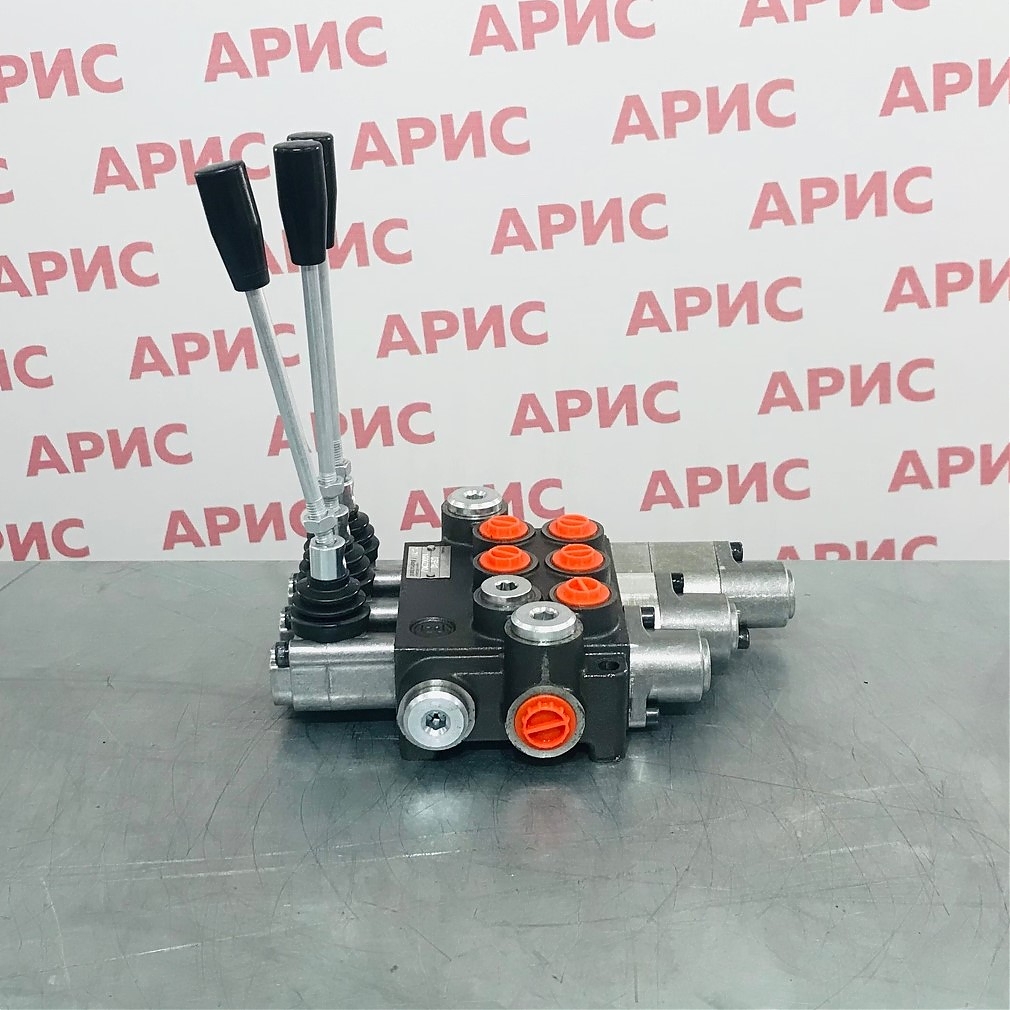

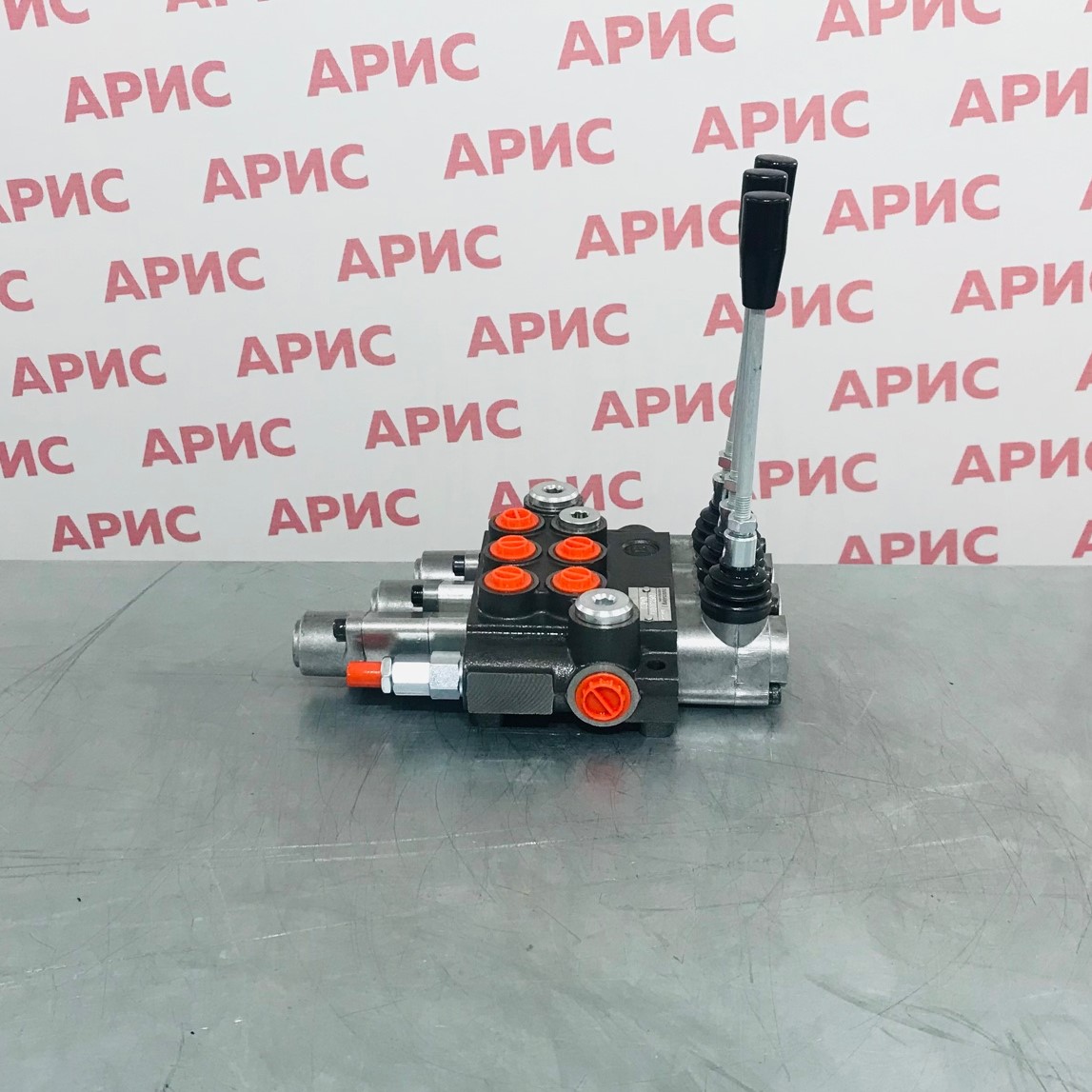

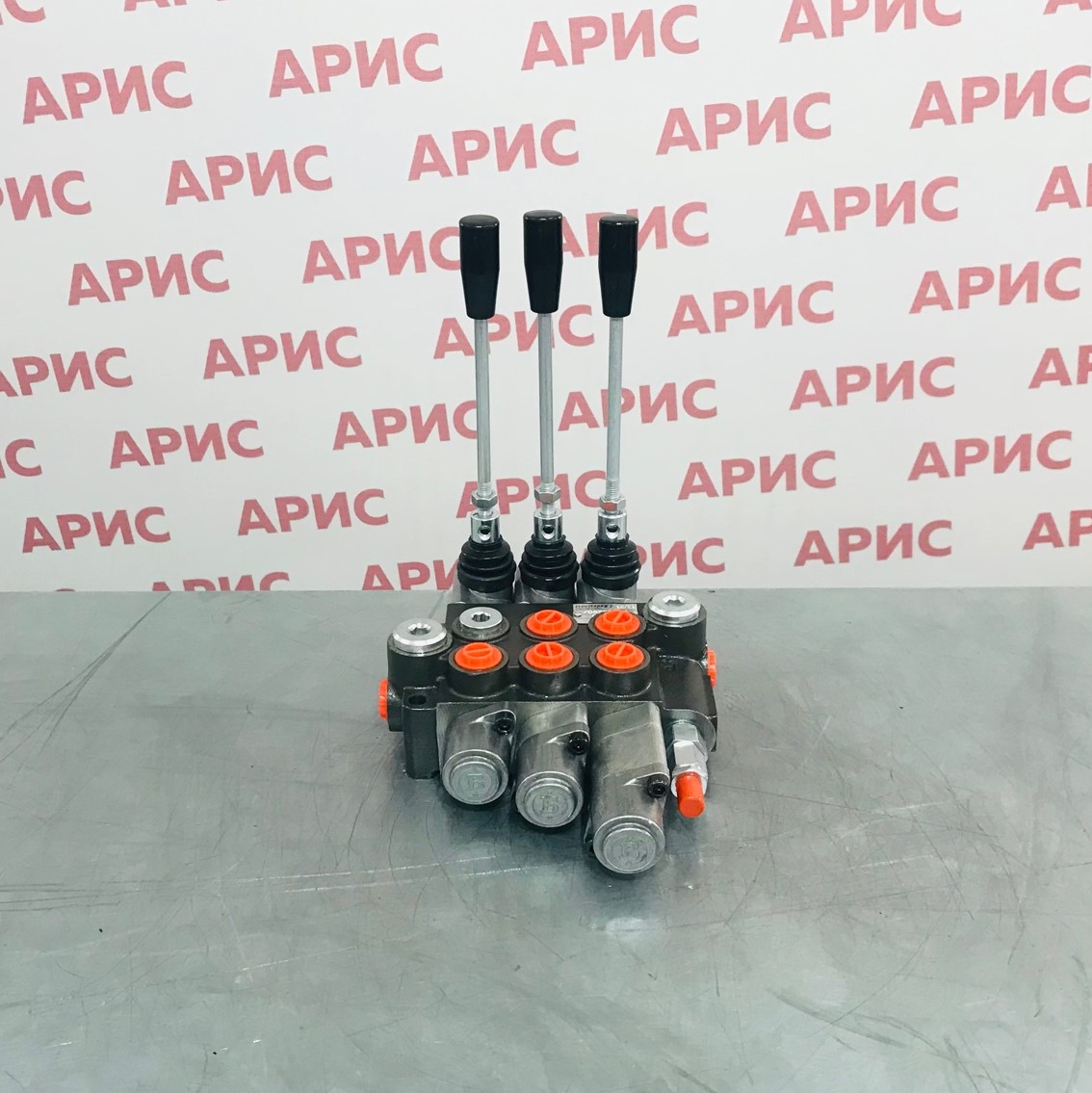

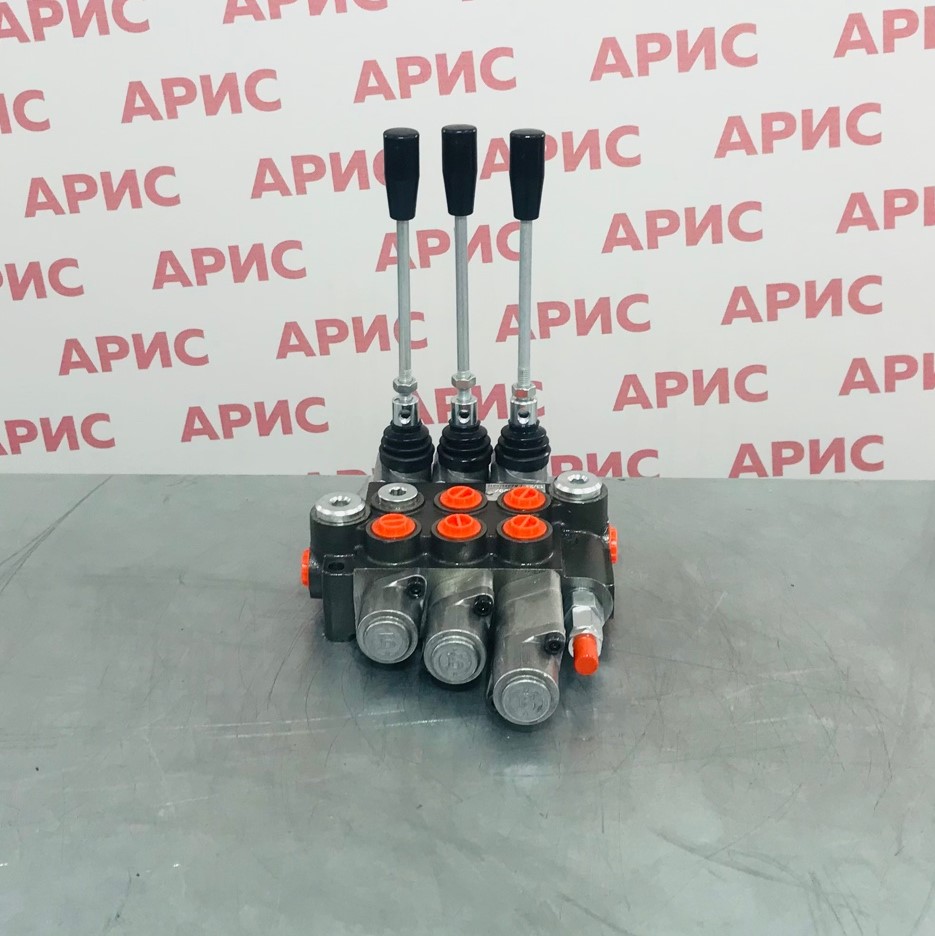

Гидрораспределитель 03Р40-1К16К15С1 GKZ1

Гидрораспределитель 03Р40-1К16К15С1 GKZ1: назначение и применение

Когда нужен компактный гидрораспределитель для самосвала с навесным оборудованием, важно найти модель с правильным сочетанием золотников в одном корпусе. Двухсекционный моноблок 03Р40-1К16К15С1 GKZ1 болгарского производства решает эту задачу: первая секция - плавающий режим без фиксации, вторая - плавающий режим с фиксацией, третья - специализированный золотник С1 для самосвального цилиндра.

Модель входит в категорию гидрораспределителей на 40 л/мин и выпускается в рамках серии Z50 болгарского производства - проверенной линейки с высокой точностью изготовления и длительным ресурсом. В качестве альтернативы по цене рассматриваются гидрораспределители на 40 л/мин из Китая, однако по стабильности характеристик и качеству уплотнений болгарские изделия предпочтительнее. Весь ассортимент гидрораспределителей на 40 л/мин болгарского производства представлен в нашем каталоге.

Технические характеристики 03Р40-1К16К15С1 GKZ1

Серия и производство: серия Z50, Болгария

Конструктивное исполнение: моноблок, крепление на 2 болта М8

Присоединительные отверстия:

• Вход P - G1/2
• Слив T - G1/2
• Выходы A и B - G3/8

Рабочие параметры:

• Расход рабочей жидкости - 40 л/мин
• Максимальное давление на подаче P - 250 bar
• Давление на сливе T - до 50 bar
• Давление на выходах A, B - до 300 bar
• Внутренние потери (A, B - T) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Рабочая жидкость: минеральное масло, кинематическая вязкость 20-100 мм²/с (рекомендуемая)

Температурный диапазон: температура окружающей среды -40°C...+60°C

Расшифровка обозначения и функции золотников

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: вход P - G1/2, слив T - G1/2, выходы A и B - G3/8
4. Температура воздуха -40°C...+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20...100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (A, B - T) 5 см³/мин при 100 bar
9. Расход рабочей жидкости 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник C1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

В данной модели секции распределены следующим образом: первая - золотник К16 (плавающий режим без фиксации), вторая - золотник К15 (плавающий режим с фиксацией в обоих положениях), третья - золотник С1 для самосвала. Такое сочетание охватывает широкий спектр задач: К16 подходит для орудий, копирующих рельеф, К15 - для оборудования, которое нужно зафиксировать в рабочем положении, С1 обеспечивает безопасный цикл подъёма и опускания кузова.

Функциональные особенности и принцип работы

Золотниковый моноблочный распределитель с ручным рычажным управлением. Каждая секция работает независимо: золотник перемещается вдоль оси, открывая каналы между линиями P, T, A и B в нужной комбинации. Золотник К15 во второй секции механически удерживает рабочее положение без постоянного усилия оператора - это снижает утомляемость при длительных циклах работы. Золотник С1 в третьей секции обеспечивает подъём кузова принудительно, а опускание - под собственным весом после возврата рычага в нейтраль, что исключает резкий неконтролируемый сброс.

Корпус изготовлен из высокопрочного чугуна, уплотнения - маслостойкая резина NBR. Конструкция рассчитана на эксплуатацию в условиях вибрации, пыли и резких перепадов температур. Расчётный ресурс при соблюдении регламента - не менее 3000 моточасов.

Купить 03Р40-1К16К15С1 GKZ1 в магазине Арис

Распределитель совместим с гидравлическими системами давлением до 250 bar и расходом до 40 л/мин. Оптимален для самосвалов с дополнительным навесным оборудованием, тракторов с самосвальным прицепом и навесными орудиями, а также коммунальных машин с щёткой или отвалом и самосвальным кузовом.

Чтобы оформить заказ или уточнить наличие на складе, свяжитесь с нами через страницу контактов - менеджеры помогут с подбором и ответят на технические вопросы. Подробности об оплате и доставке по всей России - в соответствующем разделе сайта. Работаем с физическими и юридическими лицами, отправляем в любой регион.
