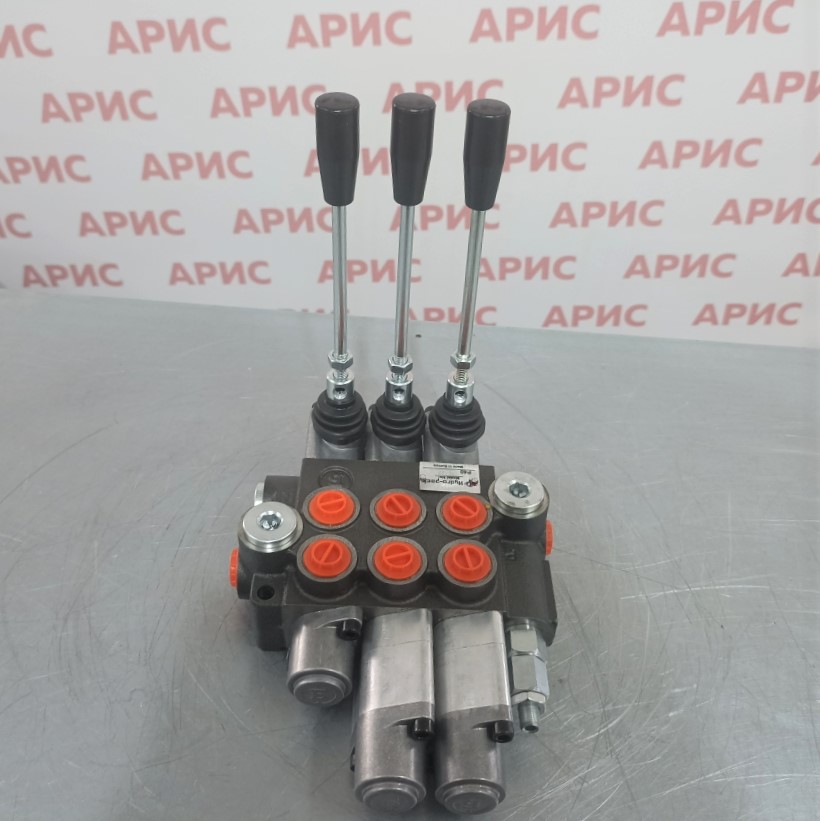

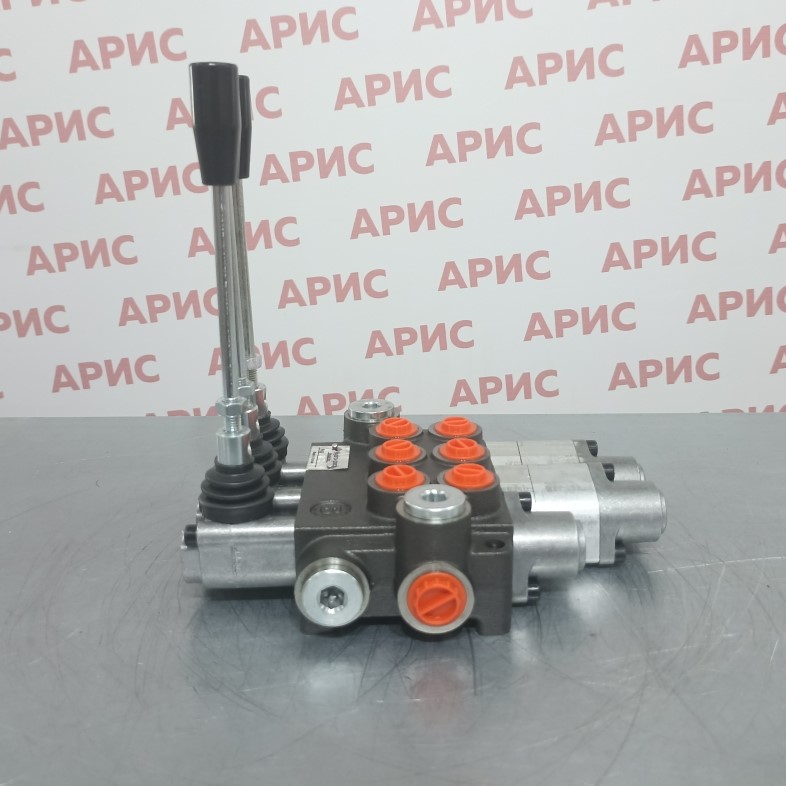

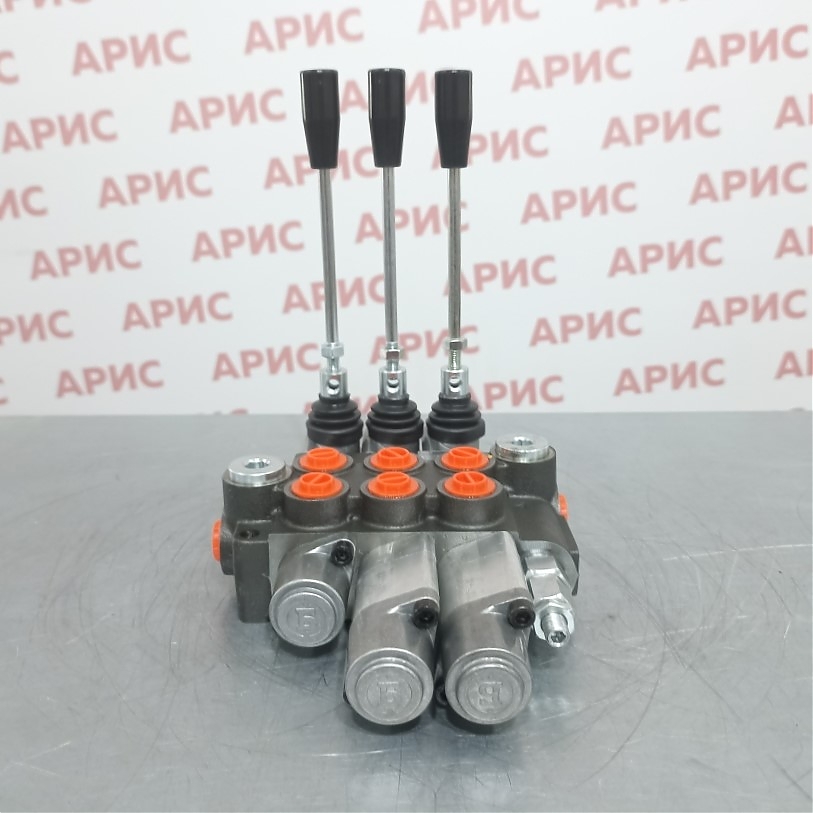

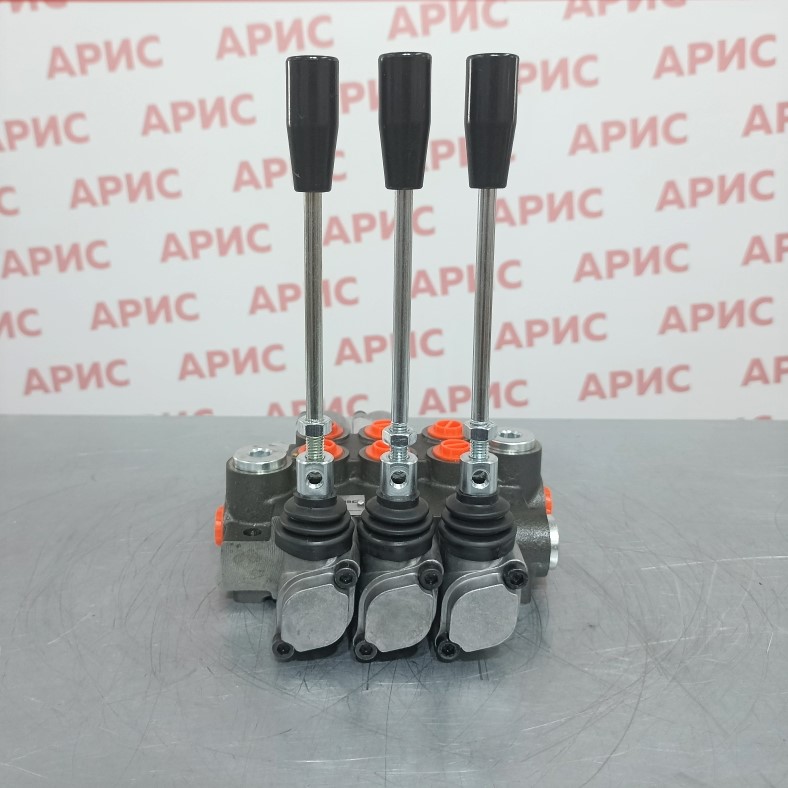

Трёхсекционный гидрораспределитель 03Р40-1K16K16A8 GKZ1 Бъдещност (Болгария)

Гидрораспределитель 03Р40-1К16К16А8 GKZ1 - трёхсекционный моноблок с плавающим режимом и фиксацией

Когда нужен универсальный гидрораспределитель для техники с разнотипными исполнительными органами - одни требуют плавающего хода, другие надёжной фиксации в рабочем положении - болгарская серия GKZ предлагает именно такую комбинацию в одном корпусе. В нашем каталоге доступны гидрораспределители на 40 л болгарского и китайского производства: гидрораспределители на 40 л Болгария отличаются более высокой точностью изготовления, тогда как гидрораспределители на 40 л Китай привлекают ценой. Для ответственных применений рекомендуем болгарский вариант.

Серия и страна производства

Гидрораспределитель 03Р40-1К16К16А8 GKZ1 относится к гидрораспределителям серии Z50 Болгария - моноблочным распределителям с ручным управлением на расход 40 л/мин. Серия хорошо освоена в сельскохозяйственной, коммунальной и дорожно-строительной технике благодаря широкому выбору исполнений золотников под конкретные задачи.

Технические характеристики

• Рабочее давление на входе P - до 250 bar
• Давление на выходах A, B - до 300 bar
• Давление на сливе T - до 50 bar
• Номинальный расход - 40 л/мин
• Температура окружающей среды: -40°C...+60°C
• Рабочая жидкость - минеральное масло
• Кинематическая вязкость: 20...100 мм²/с (рекомендуемая)
• Внутренние потери (A, B - T): 5 см³/мин при 100 bar
• Ход золотника: ±6 мм

Присоединение и конструктив

Корпус - моноблок, крепление на 2 болта М8. Резьбовые присоединения: вход P - G1/2, слив T - G1/2, рабочие выходы A и B - G3/8. Золотниковая конструкция обеспечивает плавное переключение без гидравлических ударов и допускает дросселирование потока промежуточным положением рукоятки.

Расшифровка обозначения 03Р40-1К16К16А8 GKZ1

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: вход P - G1/2, слив T - G1/2, выходы A и B - G3/8
4. Температура воздуха: -40°C...+60°C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость: 20...100 мм²/с рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (A, B - T): 5 см³/мин при 100 bar
9. Расход рабочей жидкости: 40 л/мин
10. Ход золотника: ±6 мм

Обозначение функций золотников:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

В модели 03Р40-1К16К16А8 GKZ1 первые две секции оснащены золотником К16 - плавающий режим без фиксации, рабочий орган свободно перемещается под нагрузкой. Третья секция - А8 с фиксацией в обоих рабочих положениях, что позволяет удерживать нагрузку без постоянного удержания рукоятки. Такое сочетание востребовано, например, на тракторах с фронтальным погрузчиком и дополнительным навесным орудием.

Функциональные особенности и принцип работы

Распределитель управляет потоком от насоса к трём независимым потребителям. Каждая секция имеет отдельную рукоятку, работа секций не зависит друг от друга. Плавающий режим К16 в первых двух секциях снимает противодавление на штоке при внешнем воздействии, что снижает нагрузку на цилиндры и продлевает их ресурс. Фиксация А8 в третьей секции удобна для длительного удержания рабочего положения без усилий оператора. Ресурс изделия рассчитан на многолетнюю работу при соблюдении регламента замены масла и контроля его чистоты.

Применение

Модель подходит для тракторов МТЗ, ЮМЗ, Т-40 с фронтальными погрузчиками и навесным оборудованием, коммунальных машин, кормораздатчиков, дорожно-строительной техники. Совместима с шестерёнными насосами НШ-32, НШ-50 и их аналогами. Климатический диапазон от -40°C до +60°C обеспечивает надёжную работу в условиях российских зим и летнего зноя.
