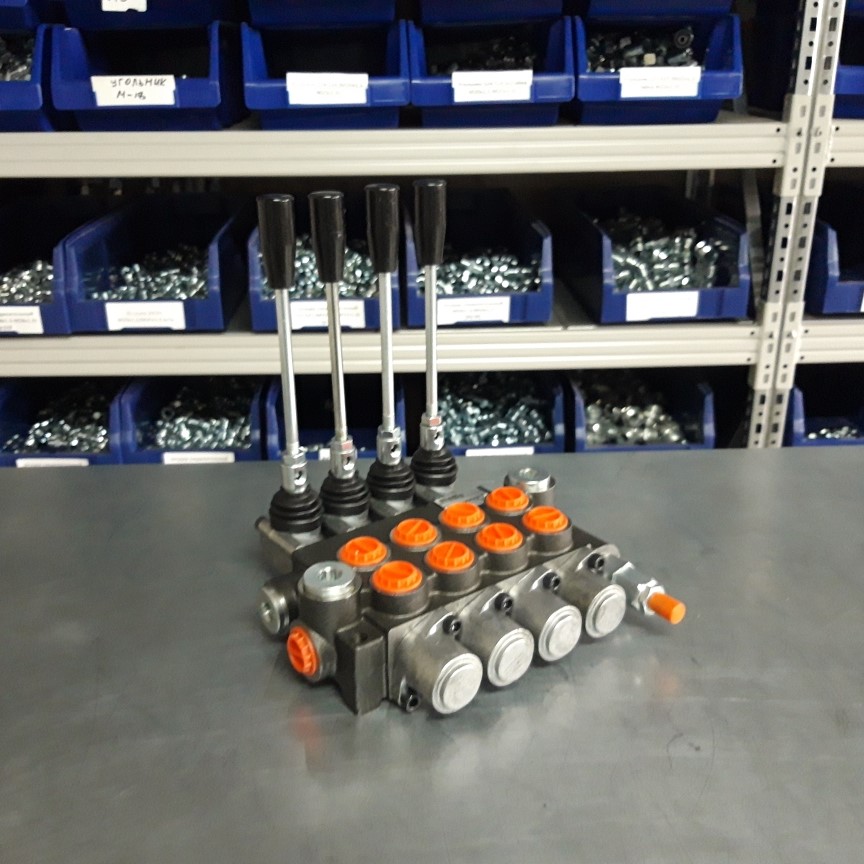

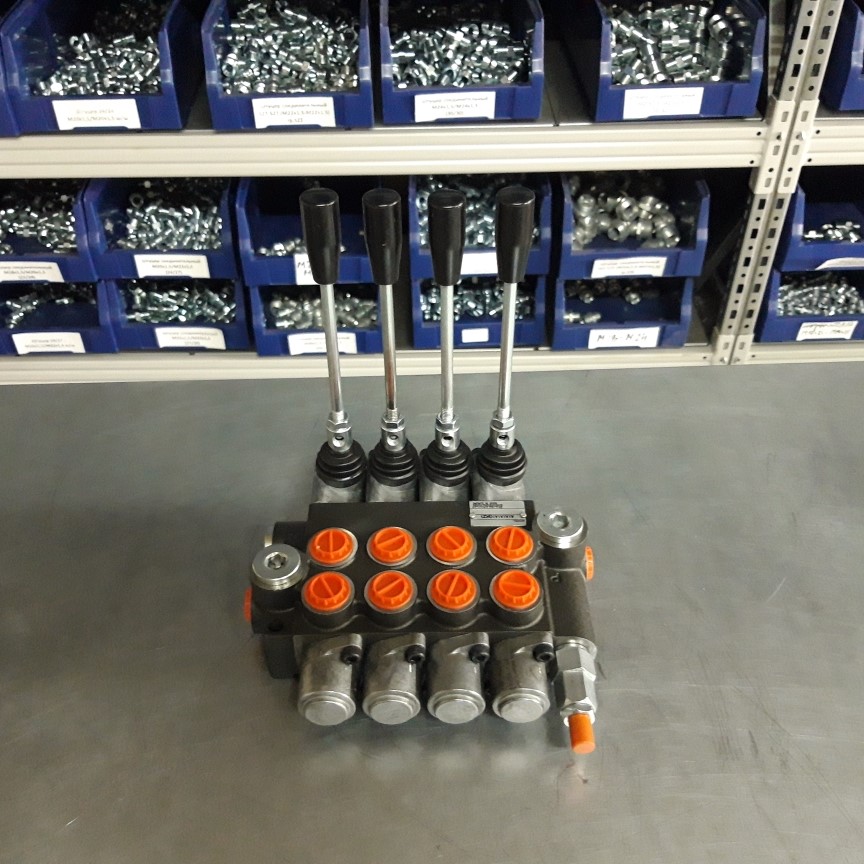

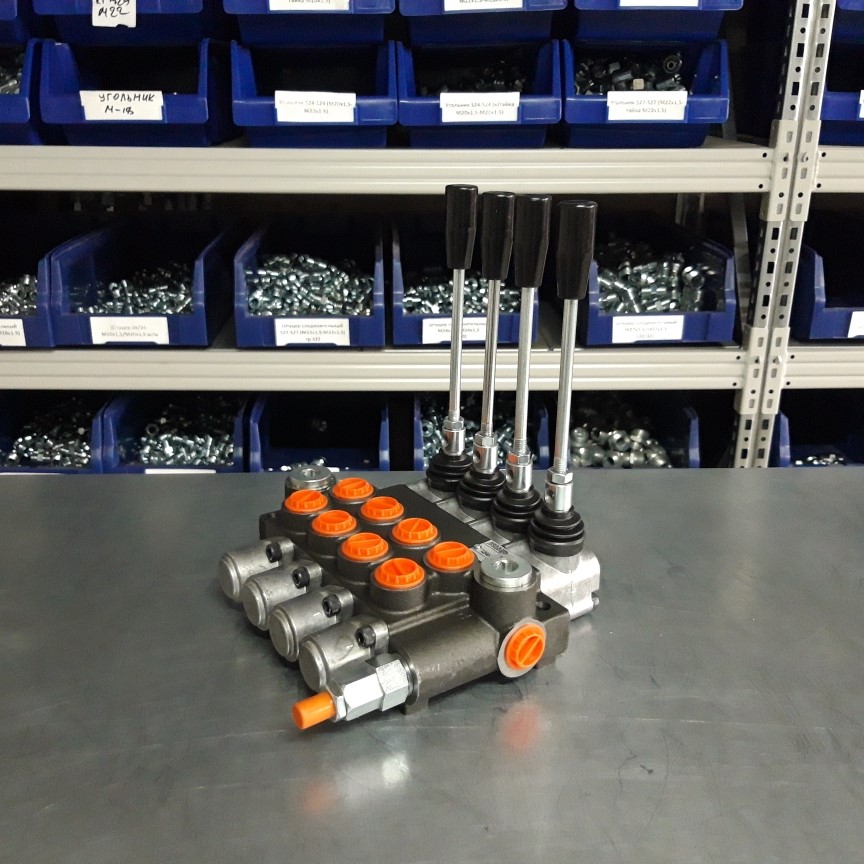

Четырёхсекционный гидрораспределитель 04Р40-1D1D1D1D1 GKZ1 Бъдещност (Болгария)

Гидрораспределитель 04Р40-1D1D1D1D1 GKZ1 — специализированная модель с разгрузкой всех секций в нейтрали

Для промышленного оборудования и техники, где все исполнительные механизмы должны разгружаться при нейтральном положении рукояток, разработан гидрораспределитель 04Р40-1D1D1D1D1 GKZ1 болгарского производства. Уникальность этой модели — все четыре секции оснащены золотниками D1, обеспечивающими слив рабочей жидкости с гидроцилиндров и гидромоторов в бак при нейтральном положении.

Распределитель входит в линейку болгарских моделей на 40 л/мин, которые пользуются стабильным спросом благодаря надёжности и специализированным решениям. В каталоге магазина Арис также представлены распределители серии Z50 и китайские аналоги на 40 л/мин для различных применений.

Технические характеристики гидрораспределителя 04Р40-1D1D1D1D1 GKZ1

Модель представляет собой четырёхсекционный золотниковый распределитель с ручным рычажным управлением. Маркировка 1D1D1D1D1 указывает на то, что все четыре секции укомплектованы золотниками типа D1 — без фиксации в рабочих положениях и со сливом обеих рабочих линий в нейтрали.

Основные параметры

Номинальный расход рабочей жидкости составляет 40 л/мин, что соответствует требованиям гидросистем средней производительности. Максимальное давление на напорном порту P — 250 bar, на рабочих выходах A и B — до 300 bar, на сливной линии T — 50 bar.

Гидрораспределитель 04Р40-1D1D1D1D1 GKZ1 работоспособен при температуре окружающего воздуха от −40°C до +60°C, что гарантирует надёжную эксплуатацию в сложных климатических условиях.

Расшифровка обозначений и конструктивные особенности

1. Конструктивное исполнение — моноблок
2. Крепление — 2 болта М8
3. Присоединительные отверстия — внутренние резьбы: вход Р — G1/2, слив Т — G1/2, выходы А и В — G3/8
4. Температура воздуха −40°C…+60°C
5. Рабочая жидкость — минеральное масло
6. Кинематическая вязкость 20…100 мм²/с (рекомендуемая)
7. Максимальное давление: на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) — 5 см³/мин при 100 bar
9. Расход рабочей жидкости — 40 л/мин
10. Ход золотника ±6 мм

Обозначение функций золотников

Для понимания особенностей различных конфигураций распределителей ознакомьтесь с типами золотников:

• А1 — без фиксации в подъёме и опускании
• А8 — фиксация в подъёме и опускании
• К16 — плавающий режим, подъём и опускание без фиксации
• К15 — плавающий режим, подъём и опускание с фиксацией
• С1 — для самосвала: подъём без фиксации, опускание под собственным весом без фиксации
• D1 — подъём и опускание без фиксации, в нейтрали слив с цилиндра или гидромотора в гидробак (подходит для пресса или гидрохода трактора)

Принцип работы и функциональные особенности

Распределитель функционирует по золотниковому принципу: при отклонении рукоятки управления золотник перемещается, открывая каналы для прохода рабочей жидкости от насоса к исполнительному механизму. Все секции обеспечивают автоматический возврат рукоятки в нейтральное положение при отпускании.

Главная особенность модели 04Р40-1D1D1D1D1 GKZ1 — специфическая логика работы золотников D1 во всех секциях. В нейтральном положении обе рабочие линии A и B каждой секции соединяются со сливом T. Это означает, что гидроцилиндры и гидромоторы, подключённые ко всем четырём секциям, полностью разгружаются — рабочая жидкость свободно сливается в бак, снимая давление с исполнительных механизмов.

Такая схема критически важна для нескольких типов оборудования. На прессах после завершения рабочего хода необходимо сбросить давление для безопасного извлечения заготовки — и это требуется одновременно для нескольких цилиндров. В гидроприводе хода тракторов и спецтехники разгрузка обеспечивает свободный выбег машины при отпущенных рукоятках управления. На испытательных стендах разгрузка позволяет безопасно переключать режимы работы.

Моноблочная конструкция корпуса обеспечивает компактность и жёсткость сборки. Внутренние утечки не превышают 5 см³/мин при давлении 100 bar.

Область применения

Гидрораспределитель 04Р40-1D1D1D1D1 GKZ1 рекомендуется для установки на:

• многоцилиндровые гидравлические прессы;
• тракторы и спецтехнику с гидроприводом хода;
• стационарное промышленное оборудование с несколькими исполнительными механизмами;
• испытательные стенды и технологические установки;
• машины, где требуется одновременная разгрузка нескольких гидроприводов.

Четыре секции с одинаковой функциональностью позволяют управлять комплексом механизмов по единой логике.

Преимущества болгарских распределителей

Болгарская гидроаппаратура сочетает качество изготовления с конкурентной ценой. Распределители полностью ремонтопригодны, а запасные части — золотники, уплотнения, ремкомплекты — широко доступны на российском рынке.

Стандартные резьбовые присоединения G1/2 и G3/8 обеспечивают совместимость с отечественными и импортными гидрокомпонентами без переходников.
