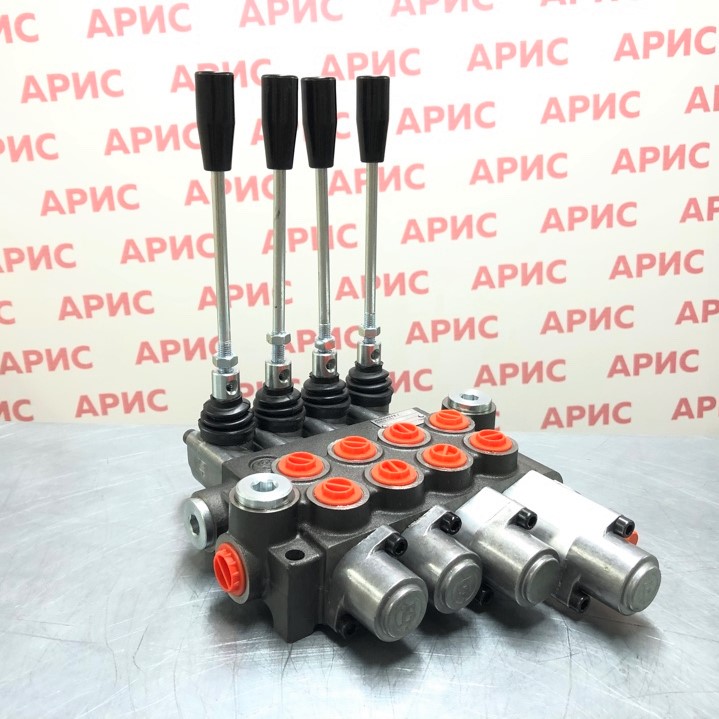

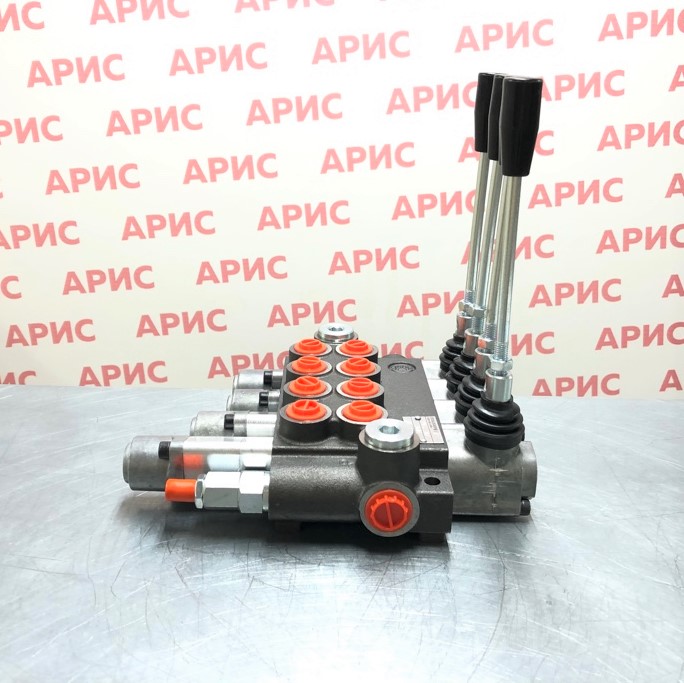

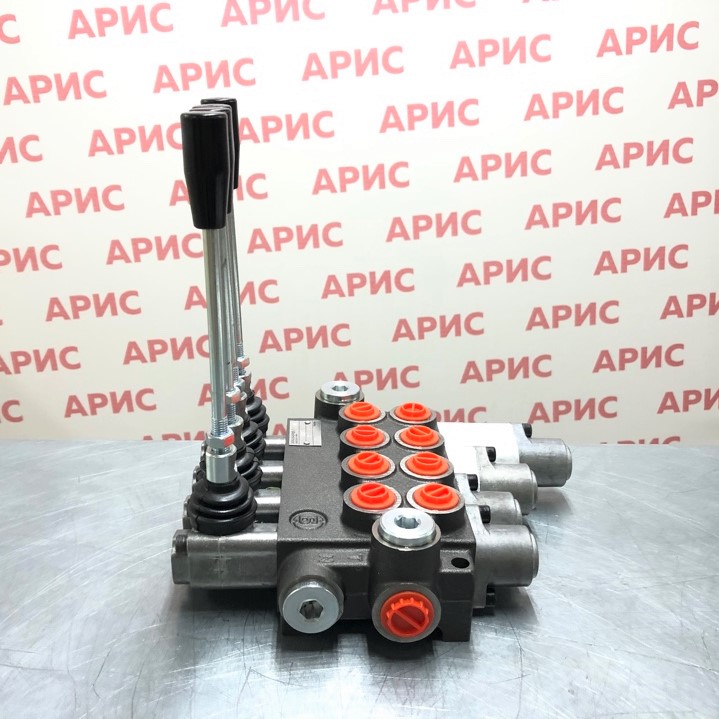

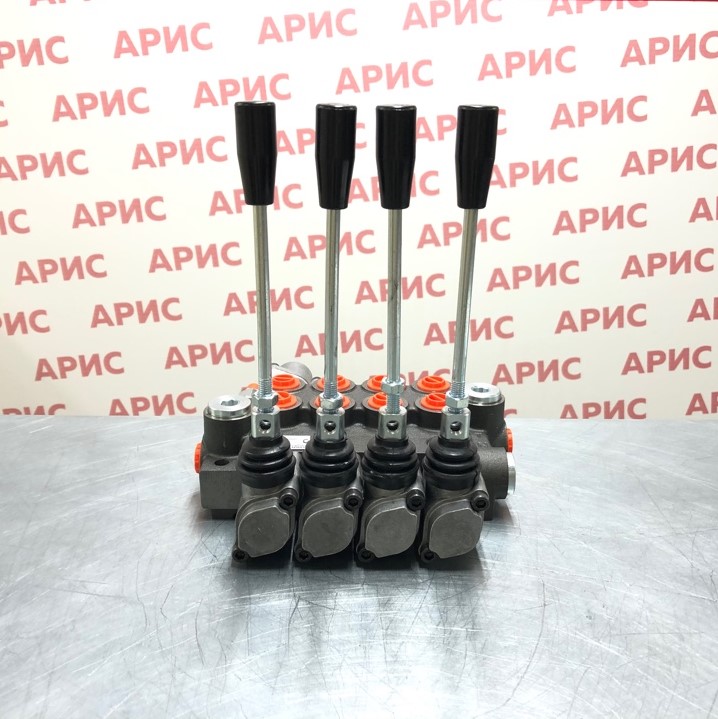

Четырёхсекционный гидрораспределитель 04Р40-1K16K15A8A1 GKZ1 Бъдещност (Болгария)

Гидрораспределитель 04Р40-1К16К15A8A1 GKZ1 представляет собой высококачественное гидравлическое оборудование болгарского производства, предназначенное для управления потоками рабочей жидкости в гидравлических системах различного назначения. Данная модель относится к категории распределителей с пропускной способностью 40 л/мин и отличается многофункциональностью благодаря наличию нескольких независимых золотников с различными режимами работы.

Техническая информация

Серия и производитель

Гидрораспределитель производится в Болгарии и относится к серии моноблочных распределителей с расходом 40 л/мин. Болгарская гидравлика традиционно известна своим качеством исполнения и надежностью в эксплуатации. Если вам требуется подобрать гидрораспределитель для вашей техники, наши специалисты помогут выбрать оптимальное решение.

Назначение и область применения

Данный распределитель предназначен для управления гидравлическими цилиндрами и гидромоторами в системах различной техники. Благодаря универсальной конструкции и наличию золотников различного типа, устройство может применяться для управления несколькими исполнительными механизмами одновременно.

Технические характеристики

Основные параметры:

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче (P): 250 бар
• Максимальное давление на сливе (T): 50 бар
• Максимальное давление на выходах (A, B): 300 бар
• Температурный диапазон эксплуатации: -40°C…+60°C
• Рабочая жидкость: минеральное масло
• Рекомендуемая кинематическая вязкость: 20…100 мм²/с
• Внутренние потери (А, В – Т): 5 см³/мин при 100 бар
• Ход золотника: ± 6 мм

Конструктивные особенности:

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8
4. Температура воздуха -40°C…+60°C
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 бар, на сливе T = 50 бар, на выходах A, B = 300 бар
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 бар
9. Расход рабочей жидкости 40 л/min
10. Ход золотника ± 6 mm

Тип управления и количество позиций

Гидрораспределитель 04Р40-1К16К15A8A1 GKZ1 оснащен четырьмя независимыми золотниками, каждый из которых имеет свои функциональные особенности:

Обозначение функций и механизмов:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Управление осуществляется механически посредством рычагов. Каждый золотник может работать независимо, обеспечивая гибкость в управлении несколькими гидравлическими контурами.

Материалы изготовления

Корпус распределителя изготовлен из высокопрочного чугуна, обеспечивающего долговечность и стойкость к механическим нагрузкам. Уплотнительные элементы выполнены из маслостойкой резины и полимерных материалов, устойчивых к воздействию минеральных масел в широком температурном диапазоне.

Габариты и вес

Моноблочная конструкция обеспечивает компактные габаритные размеры при высокой функциональности. Точные размеры зависят от конфигурации и количества секций, вес устройства составляет порядка 8-12 кг в зависимости от комплектации.

Функциональные особенности

Принцип работы и схема подключения

Распределитель работает по золотниковому принципу. При перемещении рычага управления золотник смещается, открывая каналы для прохождения рабочей жидкости от насоса к исполнительному механизму и обратно в бак. В нейтральном положении все каналы перекрыты или соединены со сливом в зависимости от типа золотника.

Подключение осуществляется следующим образом:

• Вход Р соединяется с напорной магистралью от насоса
• Слив Т подключается к гидробаку
• Выходы А и В подключаются к штоковой и поршневой полостям гидроцилиндра или к гидромотору

Количество рабочих линий

Данная модель имеет четыре независимых рабочих секции, что позволяет одновременно управлять четырьмя различными исполнительными механизмами или обеспечивать различные режимы работы одного механизма.

Конструкция и тип

Гидрораспределитель выполнен по золотниковому типу с моноблочной конструкцией. Золотниковая система обеспечивает надежное перекрытие каналов и минимальные внутренние утечки. Моноблочное исполнение упрощает монтаж и повышает надежность соединений.

Возможности регулировки

Модель предусматривает возможность точного управления потоком за счет плавного перемещения рычагов управления. Золотники с плавающим режимом (К15, К16) позволяют осуществлять свободное перемещение исполнительного механизма под действием внешних сил.

Надежность и ресурс

Болгарские распределители данной серии отличаются высоким ресурсом работы благодаря использованию качественных материалов и точной обработке рабочих поверхностей. При соблюдении условий эксплуатации и регулярном техническом обслуживании ресурс работы составляет не менее 10 000 моточасов.

Применение гидрораспределителя

Совместимость с гидравлическими системами

Гидрораспределитель 04Р40-1К16К15A8A1 GKZ1 совместим с большинством современных гидравлических систем, работающих на минеральных маслах. Стандартные резьбовые присоединения обеспечивают простоту интеграции в существующие гидросистемы. Если вы рассматриваете различные варианты распределителей на 40 литров для своей техники, наши специалисты помогут подобрать оптимальную модель.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы и погрузчики
• Манипуляторы и краны
• Бетононасосы и автобетоносмесители

Сельскохозяйственные машины:

• Тракторы различных модификаций
• Комбайны
• Погрузчики и навесное оборудование

Промышленное оборудование:

• Прессовое оборудование
• Подъемные платформы
• Станочное оборудование с гидроприводом

Коммунальная техника:

• Самосвалы и мусоровозы
• Снегоуборочная техника
• Дорожно-строительные машины

Условия эксплуатации

Для обеспечения длительной и безотказной работы необходимо соблюдать следующие условия:

• Использовать рабочую жидкость с рекомендуемой вязкостью
• Обеспечивать фильтрацию масла с тонкостью не менее 25 мкм
• Не превышать максимально допустимые давления в системе
• Проводить регулярную замену масла согласно регламенту
• Избегать попадания загрязнений в гидросистему

Коммерческие аспекты

Преимущества перед аналогами

По сравнению с китайскими распределителями болгарская продукция отличается более высоким качеством изготовления и стабильностью характеристик. В сравнении с распределителями серии Z50 данная модель имеет более универсальную конфигурацию золотников.

Основные преимущества:

• Высокое качество изготовления и точность обработки деталей
• Надежность и долговечность конструкции
• Универсальность применения благодаря различным типам золотников
• Простота монтажа и обслуживания
• Оптимальное соотношение цена-качество

Экономическая эффективность

Приобретение данного распределителя обеспечивает экономическую выгоду за счет:

• Длительного срока службы без необходимости замены
• Минимальных затрат на техническое обслуживание
• Низких внутренних потерь, обеспечивающих энергоэффективность
• Возможности замены в существующих системах без дополнительных переделок
• Доступной стоимости в сравнении с европейскими аналогами

Как купить гидрораспределитель 04Р40-1К16К15A8A1 GKZ1 в магазине Арис

Для приобретения данного оборудования и получения консультации по его применению обращайтесь к специалистам компании Арис. Мы предлагаем широкий ассортимент болгарских гидрораспределителей на 40 л/мин и другого гидравлического оборудования.

Способы связи: Свяжитесь с нашими менеджерами через страницу контактов, где вы найдете все актуальные телефоны и адреса офисов компании Арис.

Условия поставки: Подробную информацию об условиях доставки и оплаты вы можете найти в соответствующем разделе нашего сайта. Мы предлагаем различные варианты доставки по всей России и гибкие условия оплаты для наших клиентов.

Наши специалисты помогут подобрать необходимое оборудование, проконсультируют по вопросам монтажа и эксплуатации, обеспечат оперативную поставку продукции.
