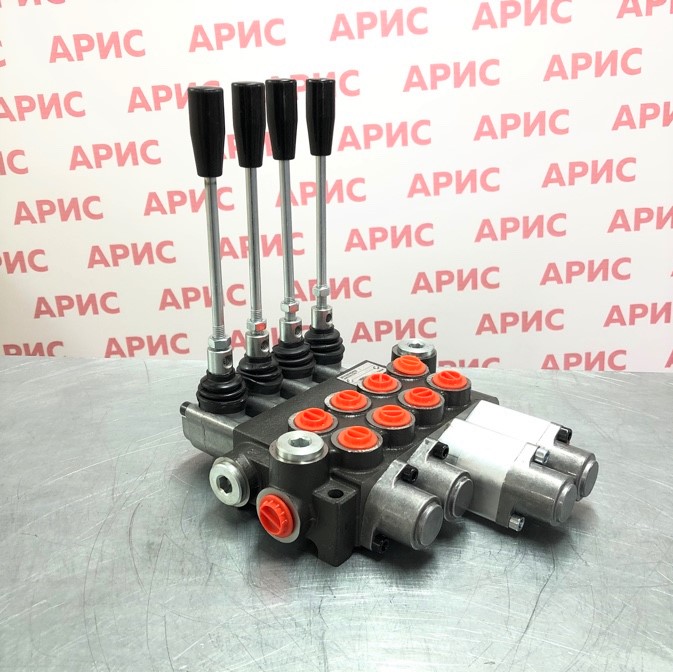

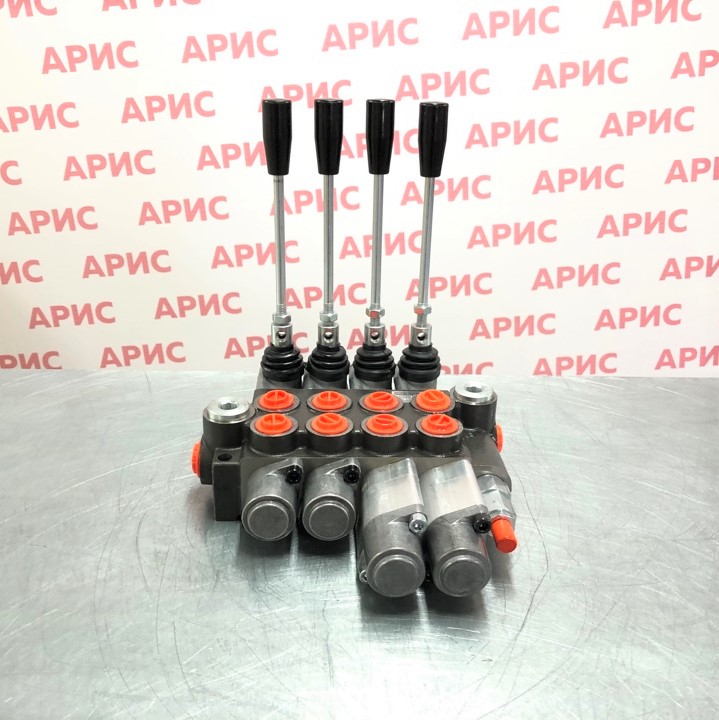

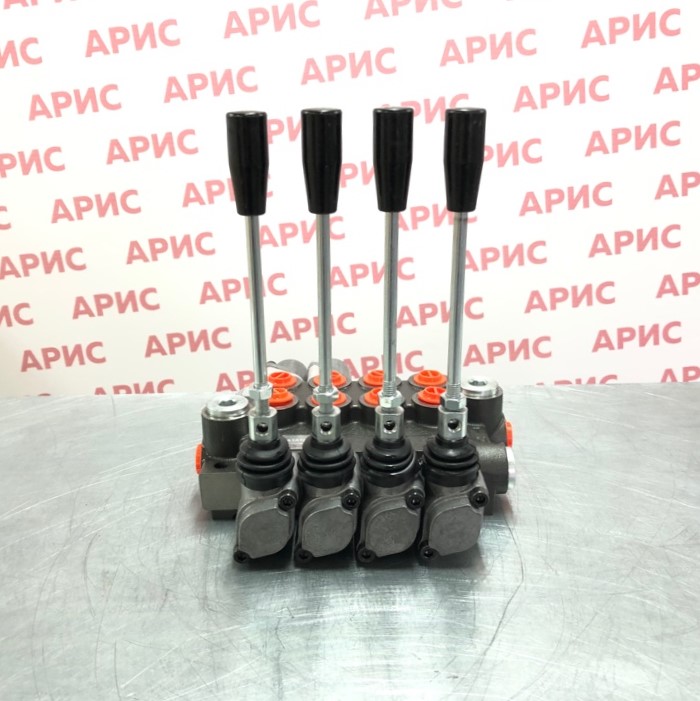

Гидрораспределитель 04Р40-1K16K16K15K15 GKZ1

Гидрораспределитель 04Р40-1K16K16K15K15 GKZ1 болгарского производства представляет собой надежный четырехсекционный распределитель моноблочной конструкции с номинальным расходом 40 л/мин. Данная модель относится к профессиональной серии гидрораспределителей, предназначенных для управления несколькими гидравлическими линиями в составе спецтехники и промышленного оборудования.

Болгарские гидрораспределители серии GKZ1 заслужили репутацию благодаря оптимальному сочетанию технических характеристик и долговечности. В нашем каталоге вы найдете широкий выбор гидравлической аппаратуры различной производительности, включая модели болгарского и китайского производства.

Техническая информация

Серия и производитель

Гидрораспределитель 04Р40-1K16K16K15K15 GKZ1 производится в Болгарии и относится к серии моноблочных распределителей с пропускной способностью 40 л/мин. Маркировка GKZ1 указывает на принадлежность к линейке качественной европейской гидроаппаратуры, которая успешно эксплуатируется на территории стран СНГ уже более двух десятилетий.

Назначение и область применения

Данный гидрораспределитель предназначен для управления четырьмя независимыми гидравлическими контурами в составе спецтехники. Конфигурация золотников 1K16K16K15K15 обеспечивает гибкость управления различными исполнительными механизмами, что делает этот распределитель универсальным решением для коммунальной, строительной и сельскохозяйственной техники.

Технические характеристики

Рабочие параметры:

• Расход рабочей жидкости: 40 л/мин
• Максимальное давление на подаче (P): 250 bar
• Максимальное давление на сливе (T): 50 bar
• Максимальное давление на выходах (A, B): 300 bar
• Внутренние потери (А, В – Т): 5 см³/мин при 100 bar
• Температурный диапазон эксплуатации: от -40°C до +60°C
• Ход золотника: ± 6 мм

Рабочая жидкость:

• Тип: минеральное масло
• Рекомендуемая кинематическая вязкость: 20–100 мм²/с

Конструктивные особенности

Конструктивное исполнение:

1. Конструктивное исполнение — моноблок
2. Крепление — 2 болта М8
3. Присоединительные отверстия — внутренние резьбы: вход P — G1/2, слив T — G1/2, выходы A и B — G3/8
4. Температура воздуха -40°C…+60°C
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Материалы изготовления

Корпус гидрораспределителя выполнен из высокопрочного алюминиевого сплава, обеспечивающего необходимую жесткость конструкции при относительно небольшом весе. Уплотнительные элементы изготовлены из маслостойкой резины NBR, устойчивой к воздействию минеральных масел в широком температурном диапазоне.

Габариты и вес

Моноблочная конструкция обеспечивает компактные габаритные размеры, что упрощает монтаж в ограниченном пространстве. Небольшой вес изделия облегчает установку и обслуживание гидравлической системы.

Функциональные особенности

Расшифровка обозначения золотников

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 — без фиксации в подъеме и опускании
• Золотник А8 — фиксация в подъеме и опускании
• Золотник К16 — плавающий режим, подъем и опускание без фиксации
• Золотник К15 — плавающий режим, подъем и опускание с фиксацией
• Золотник C1 — на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 — подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Конфигурация модели 04Р40-1K16K16K15K15:

• Первая секция (K16): плавающий режим без фиксации — идеально для навесного оборудования
• Вторая секция (K16): плавающий режим без фиксации
• Третья секция (K15): плавающий режим с фиксацией — обеспечивает удержание положения
• Четвертая секция (K15): плавающий режим с фиксацией

Принцип работы

Гидрораспределитель работает по золотниковому принципу. Рабочая жидкость от насоса поступает на вход P и распределяется по четырем независимым секциям в зависимости от положения управляющих рукояток. Каждая секция может направлять поток к гидроцилиндру или гидромотору (выходы A и B), либо блокировать его в нейтральном положении. Слив отработанной жидкости осуществляется через канал T в гидробак.

Плавающий режим (золотники K15 и K16) позволяет разгрузить гидросистему, соединяя обе полости гидроцилиндра со сливом, что особенно важно при работе с навесным оборудованием, которое должно свободно копировать рельеф.

Количество рабочих линий

Распределитель имеет четыре рабочие линии, каждая из которых управляет отдельным исполнительным механизмом. Это позволяет независимо контролировать работу нескольких гидроцилиндров или гидромоторов от одного гидравлического насоса.

Регулировка потока

Конструкция золотников обеспечивает плавное изменение сечения проходных каналов в зависимости от величины перемещения рукоятки управления. Это позволяет регулировать скорость движения исполнительных механизмов, обеспечивая точное позиционирование рабочего оборудования.

Надежность и ресурс

Болгарские гидрораспределители отличаются высоким ресурсом работы благодаря применению качественных материалов и точной механической обработке сопрягаемых поверхностей. При соблюдении требований к чистоте рабочей жидкости и регламентного обслуживания ресурс составляет не менее 5000 моточасов.

Применение гидрораспределителя

Совместимость с гидросистемами

Гидрораспределитель 04Р40-1K16K16K15K15 GKZ1 совместим с большинством гидравлических систем, использующих минеральные масла. Стандартные резьбовые присоединения облегчают интеграцию в существующие гидросистемы без необходимости применения специальных переходников.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы-погрузчики
• Фронтальные погрузчики
• Минипогрузчики
• Телескопические погрузчики

Коммунальная техника:

• Коммунальные тракторы с навесным оборудованием
• Снегоуборочная техника
• Поливомоечные машины

Сельскохозяйственная техника:

• Тракторы с гидравлическим навесным оборудованием
• Погрузчики сельскохозяйственного назначения
• Кормораздатчики
• Манипуляторы

Промышленное оборудование:

• Гидравлические прессы
• Подъемные платформы
• Технологическое оборудование с гидроприводом

Условия эксплуатации

Распределитель рассчитан на работу в условиях умеренного и холодного климата. Широкий температурный диапазон (от -40°C до +60°C) позволяет эксплуатировать технику круглогодично без ограничений. Необходимо обеспечивать защиту от попадания загрязнений в гидросистему и использовать масла с соответствующими температурными характеристиками.

Коммерческие преимущества

Преимущества перед аналогами

По сравнению с аналогичными моделями азиатского производства, болгарский гидрораспределитель 04Р40-1K16K16K15K15 GKZ1 обладает рядом преимуществ:

• Более высокая точность изготовления золотниковых пар
• Меньшие внутренние утечки
• Стабильность характеристик в течение всего срока службы
• Лучшая ремонтопригодность
• Совместимость с запасными частями европейских производителей

Экономическая эффективность

Приобретение качественного гидрораспределителя — это инвестиция в бесперебойную работу техники. Несмотря на более высокую начальную стоимость по сравнению с продукцией азиатских производителей, болгарские распределители окупаются за счет:

• Увеличенного межремонтного интервала
• Меньших затрат на обслуживание
• Отсутствия незапланированных простоев техники
• Высокой остаточной стоимости при перепродаже оборудования

Как купить гидрораспределитель 04Р40-1K16K16K15K15 GKZ1

Для приобретения гидрораспределителя в магазине Арис вы можете воспользоваться несколькими способами:

1. Оформить заказ через сайт, добавив товар в корзину
2. Связаться с нашими специалистами через страницу контактов для получения консультации
3. Позвонить по указанным телефонам для уточнения наличия и сроков поставки

Условия поставки и оплаты

Подробную информацию об условиях доставки и оплаты вы можете узнать в соответствующем разделе нашего сайта. Мы предлагаем различные варианты доставки по России и странам СНГ, а также гибкие условия оплаты для юридических лиц.

Компания Арис гарантирует подлинность продукции и предоставляет полный пакет сопроводительной документации. На все гидравлическое оборудование распространяется гарантия производителя.
