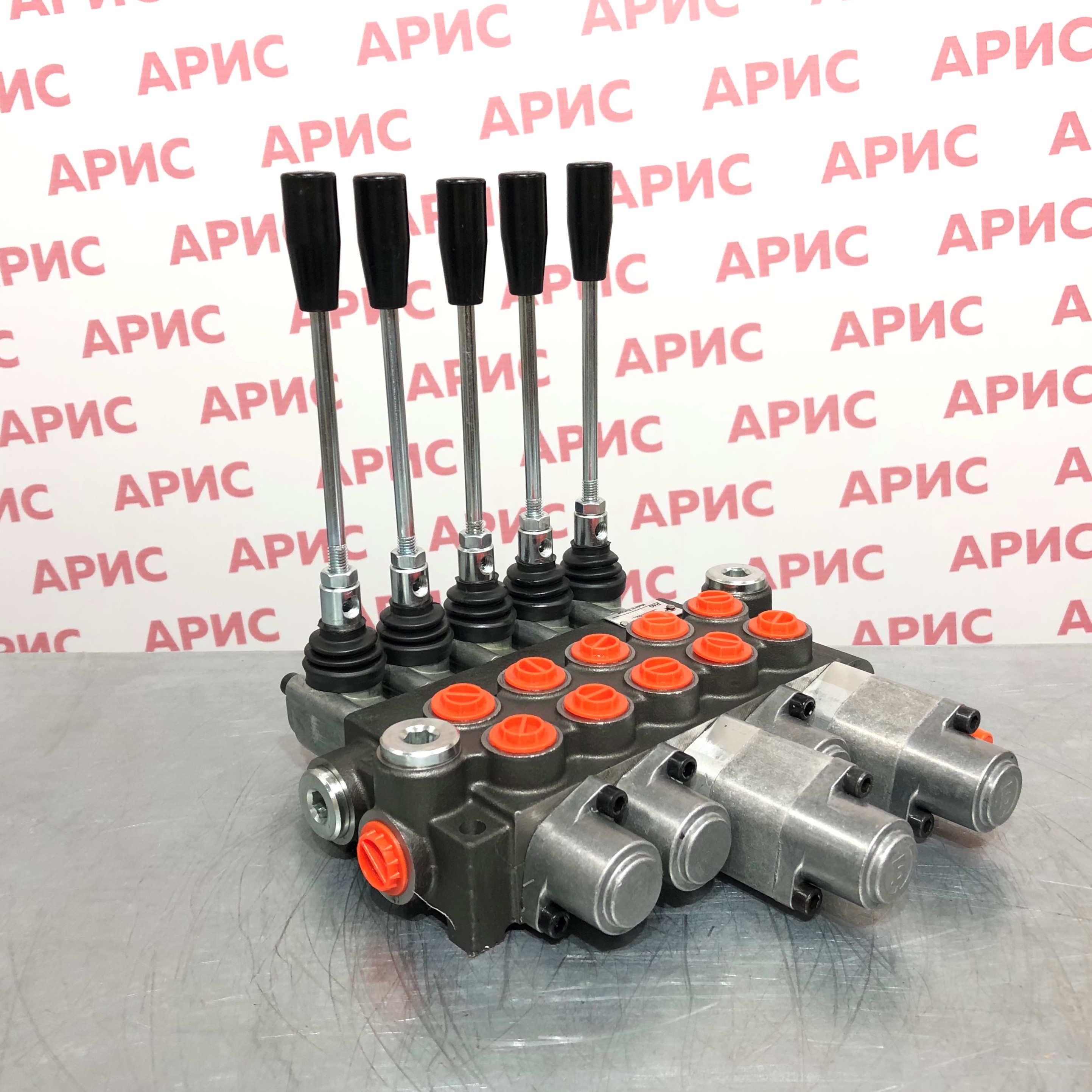

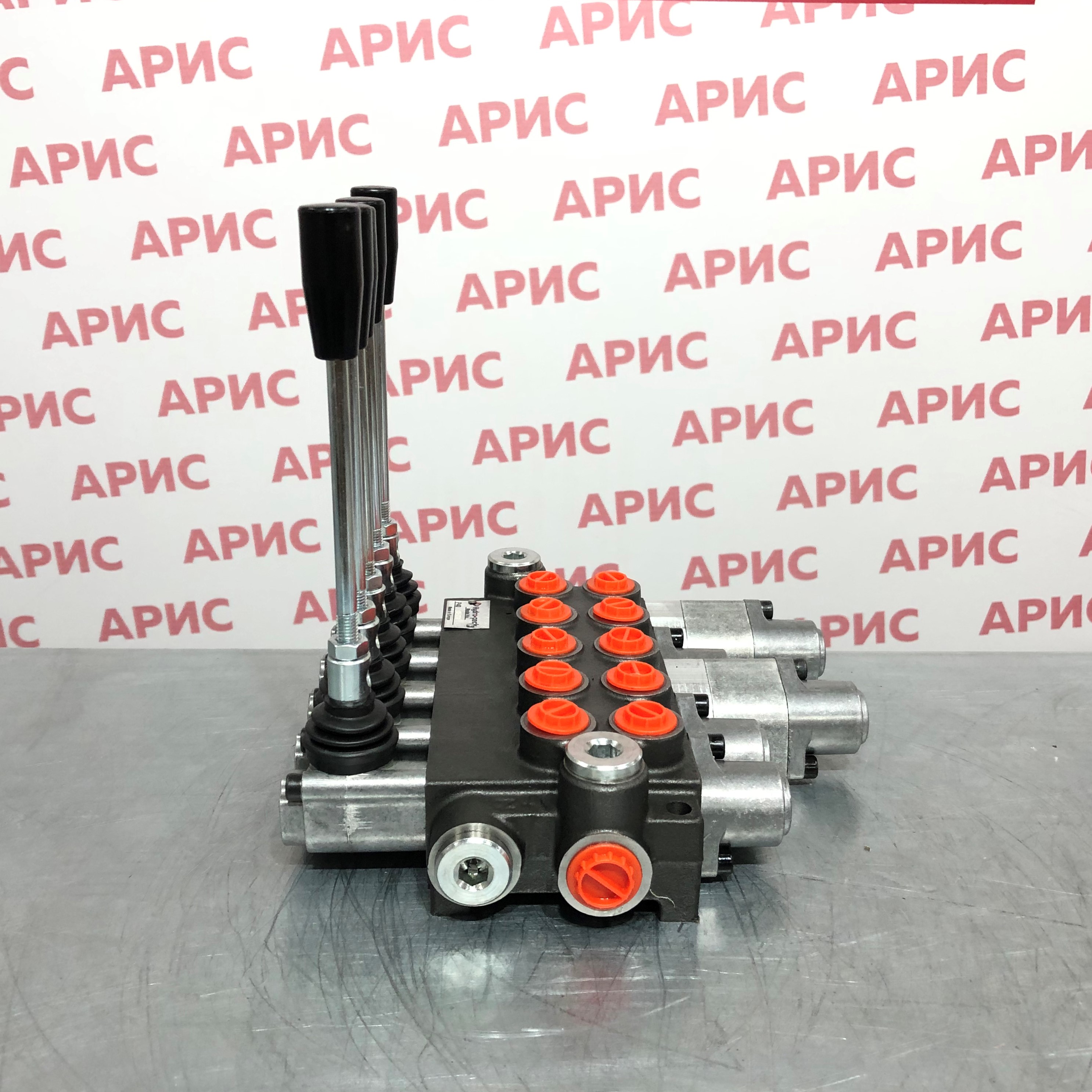

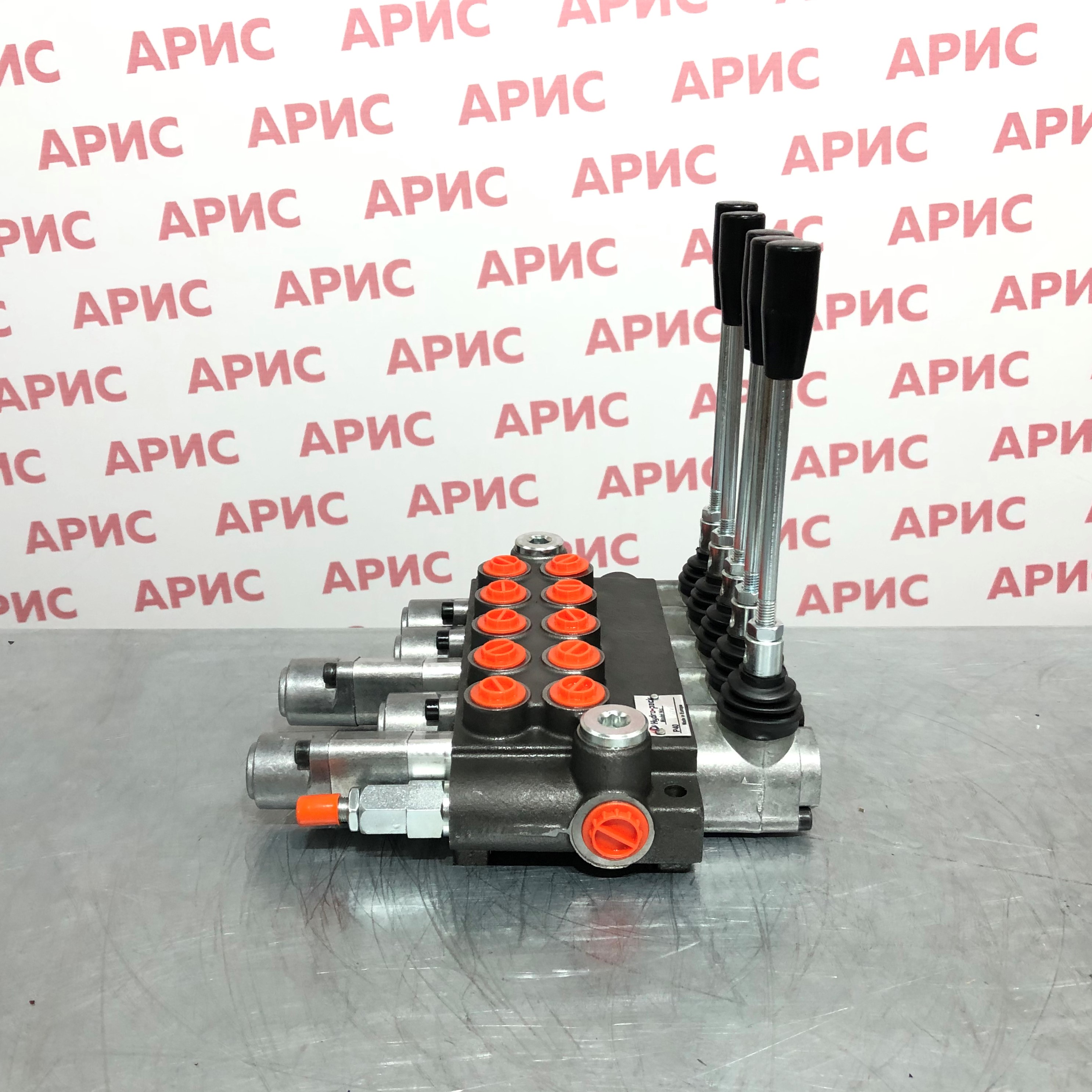

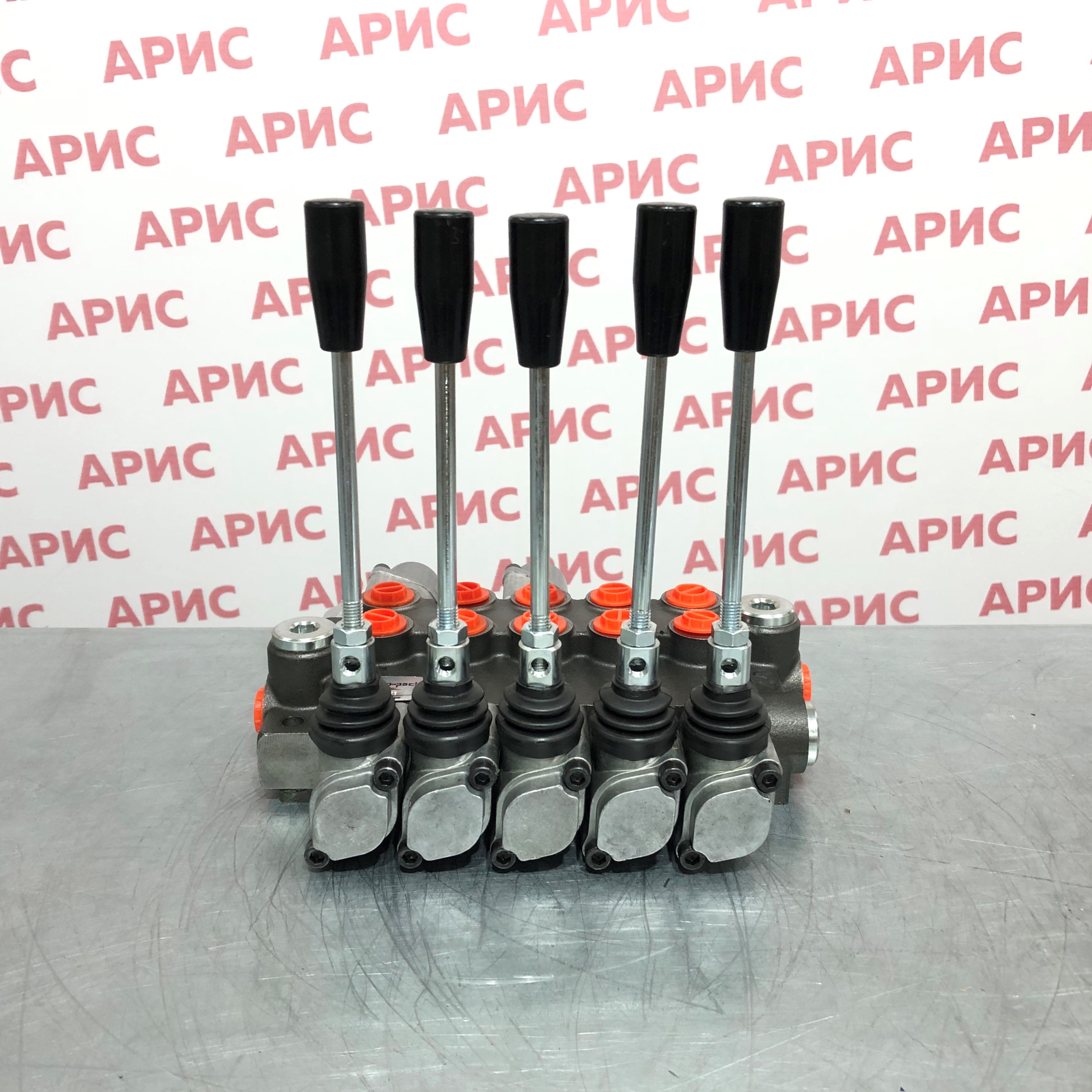

Пятисекционный гидрораспределитель 05Р40-1K16K16A1A1A1 GKZ1 Бъдещност (Болгария)

Гидрораспределитель 05Р40-1К16К16A1A1А1 GKZ1 - серия Z50, Болгария

Когда гидросистема машины управляет сразу несколькими независимыми исполнительными механизмами, выбор правильного многосекционного гидрораспределителя становится ключевым. Данная модель - пятисекционный моноблочный распределитель болгарского производства с расходом 40 л/мин и комбинацией золотников К16 и А1, что делает его универсальным решением для техники с несколькими рабочими органами. В нашем каталоге доступны гидрораспределители серии Z50 Болгария в широком ассортименте исполнений - от одно- до шестисекционных конфигураций.

Распределитель предназначен для управления гидравлическими цилиндрами и гидромоторами в составе мобильных и стационарных гидросистем. Пять рабочих секций позволяют одновременно подключить пять независимых исполнительных механизмов и управлять каждым из них отдельным рычагом.

Серия и страна производителя

Модель входит в серию Z50 болгарского производства - линейку секционных моноблочных распределителей с ручным рычажным управлением, ориентированных на мобильную и промышленную технику. Гидрораспределители на 40 л болгарского производства этой серии отличаются точностью изготовления золотниковых пар, стабильностью характеристик при высоких давлениях и ресурсом уплотнений, соответствующим европейским стандартам качества.

Технические характеристики

• Расход рабочей жидкости - 40 л/мин
• Максимальное давление на подаче P - 250 bar
• Максимальное давление на сливе T - 50 bar
• Максимальное давление на выходах A, B - 300 bar
• Температура окружающего воздуха - от -40°C до +60°C
• Кинематическая вязкость рабочей жидкости (рекомендуемая) - 20...100 мм²/с
• Рабочая жидкость - минеральное масло
• Внутренние потери (A, B - T) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм
• Количество рабочих секций - 5

Тип управления и количество позиций

Управление - ручное рычажное, независимое по каждой секции. Золотники К16 (две секции) обеспечивают плавающий режим без фиксации в крайних положениях: оператор удерживает рычаг вручную на время рабочего хода. Золотники А1 (три секции) работают без фиксации в подъёме и опускании. Каждая секция имеет 3 рабочие позиции: подъём, нейтраль, опускание.

Конструкция и материалы

Корпус выполнен из высокопрочного чугуна, золотниковые пары изготовлены с прецизионной подгонкой. Уплотнения - маслостойкая резина, обеспечивают герметичность при рабочих давлениях до 300 bar на выходных портах. Конструктивное исполнение - моноблок, что исключает межсекционные стыки и снижает риск протечек.

Крепление - 2 болта М8. Присоединительные отверстия выполнены в виде внутренних резьб стандарта G, совместимых с типовой гидроарматурой.

Расшифровка обозначений 05Р40-1К16К16A1A1А1 GKZ1

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40C…+60C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В - Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций золотников серии:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности

Гидрораспределитель 05Р40-1К16К16A1A1А1 GKZ1 работает по золотниковому принципу. Каждая из пяти секций управляется независимо: перемещение рычага отклоняет золотник, открывая соответствующие каналы подачи и слива к нужному исполнительному механизму. Поток рабочей жидкости проходит последовательно через секции по общей напорной магистрали P и возвращается через общий слив T.

Комбинация двух золотников К16 и трёх А1 в одном моноблоке позволяет управлять механизмами с принципиально разными рабочими циклами: плавающими (К16 - например, отвал или грейфер) и стандартными подъёмно-опускными (А1 - гидроцилиндры навески, борта, крышки). Регулировка потока конструктивно не предусмотрена - управление осуществляется в режиме «открыто/закрыто» плавным ходом рычага.

Ресурс обеспечивается точностью золотниковых пар и минимальными внутренними перетечками - 5 см³/мин при 100 bar.

Применение

Распределитель совместим с гидравлическими системами, работающими на минеральном масле вязкостью 20...100 мм²/с, при температуре воздуха от -40°C до +60°C - то есть пригоден для круглогодичной эксплуатации в условиях российского климата.

Пять независимых секций делают его оптимальным выбором для техники с разветвлённой гидросистемой:

• Сельскохозяйственные машины - тракторы с навесным оборудованием, кормораздатчики, погрузчики, манипуляторы с несколькими рабочими органами
• Строительная и дорожная техника - мини-погрузчики, телескопические подъёмники, краны-манипуляторы
• Коммунальная и лесная техника - гидрофицированные прицепы, лесозаготовительные машины
• Промышленное оборудование - стенды, прессы, многопозиционные подъёмные столы

Преимущества и экономическая эффективность

По сравнению с гидрораспределителями на 40 л китайского производства болгарская серия Z50 обеспечивает более стабильные характеристики при длительных нагрузках, меньший разброс параметров от партии к партии и более высокий ресурс уплотнений. Моноблочная конструкция пятисекционного распределителя упрощает монтаж по сравнению со сборкой из отдельных секций: один блок вместо пяти стыков и отдельных крепёжных элементов.

Стандартные присоединения G1/2 и G3/8 не требуют дополнительных переходников при подключении к типовой гидроарматуре, что сокращает стоимость монтажа.

Как купить

Приобрести гидрораспределитель 05Р40-1К16К16A1A1А1 GKZ1 можно в магазине Арис. Для уточнения наличия на складе, актуальной цены и сроков поставки обращайтесь к нашим специалистам через страницу контактов - поможем подобрать подходящую конфигурацию под вашу технику и гидросистему.

Условия оплаты и доставки в любой регион России - на странице доставки и оплаты.
