Гидрораспределитель 05Р40-1К16К16A1A1А8 GKZ1 - пятисекционный моноблок болгарского производства

Для техники с несколькими независимыми рабочими органами оптимальным решением становится многосекционный моноблок. В нашем каталоге гидрораспределителей представлены модели под самые разные конфигурации. Среди гидрораспределителей на 40 л/мин болгарской сборки серия GKZ1 устойчиво востребована благодаря качеству исполнения и гибкости комплектации. Для сравнения можно также рассмотреть гидрораспределители серии Z50 из Болгарии или гидрораспределители на 40 л/мин из Китая.

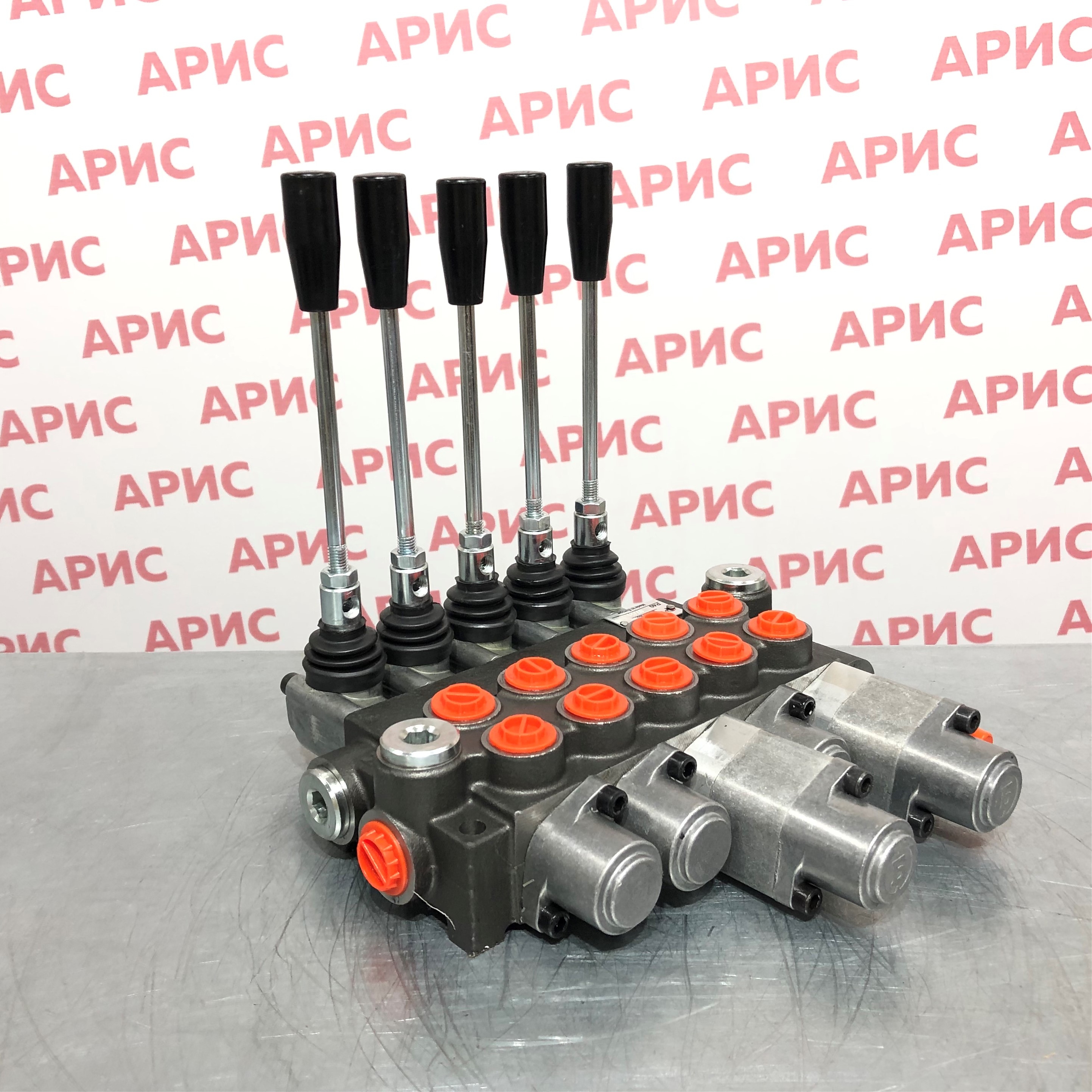

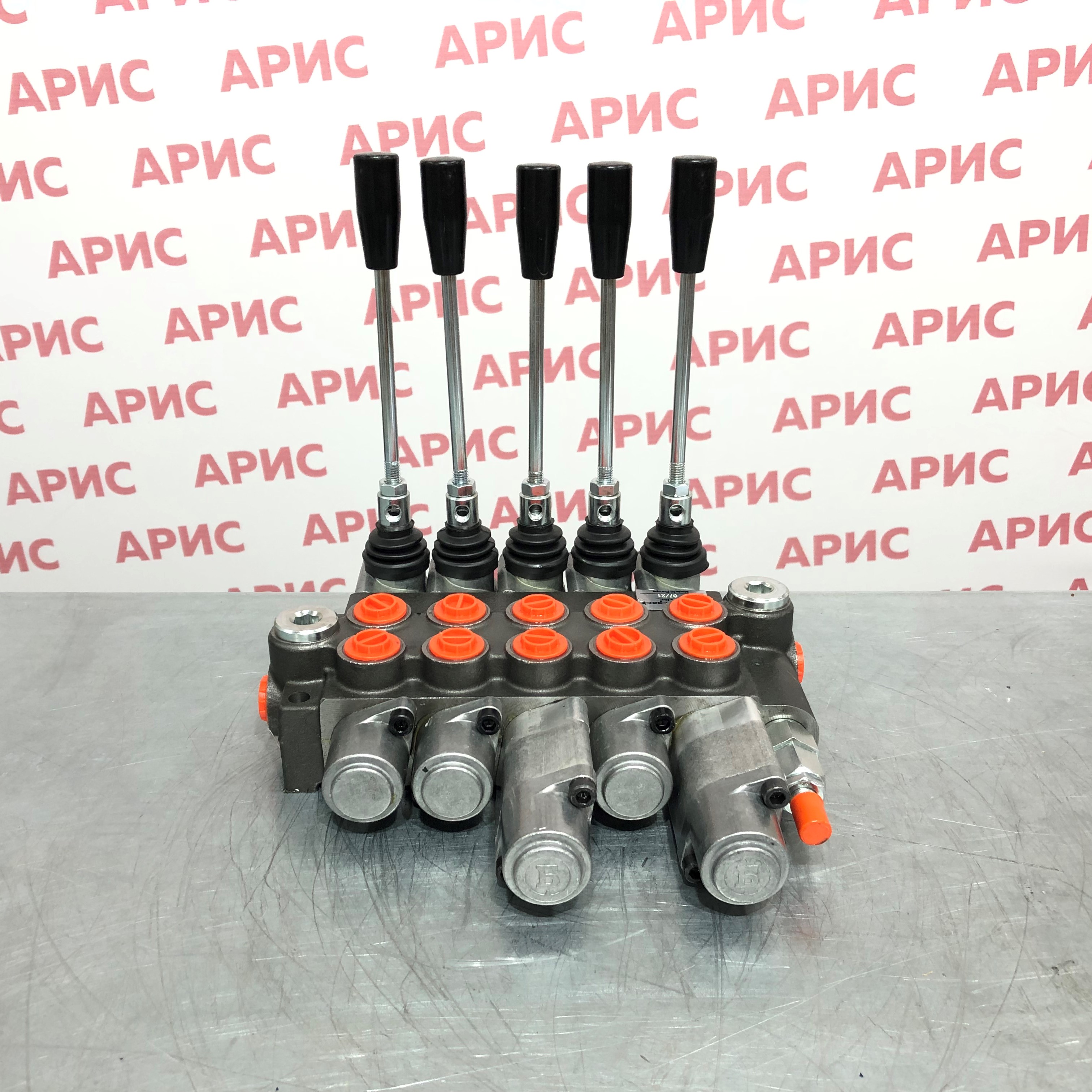

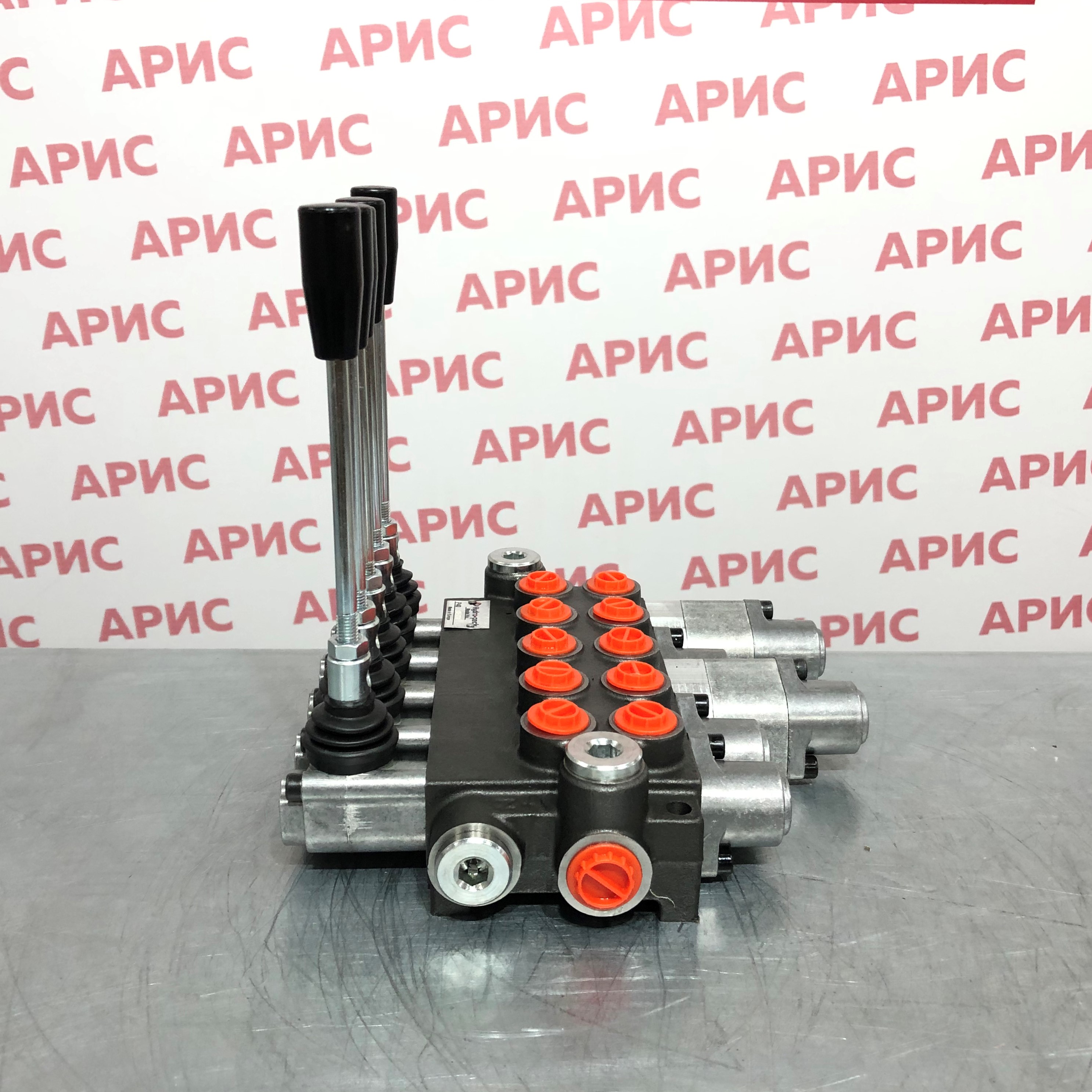

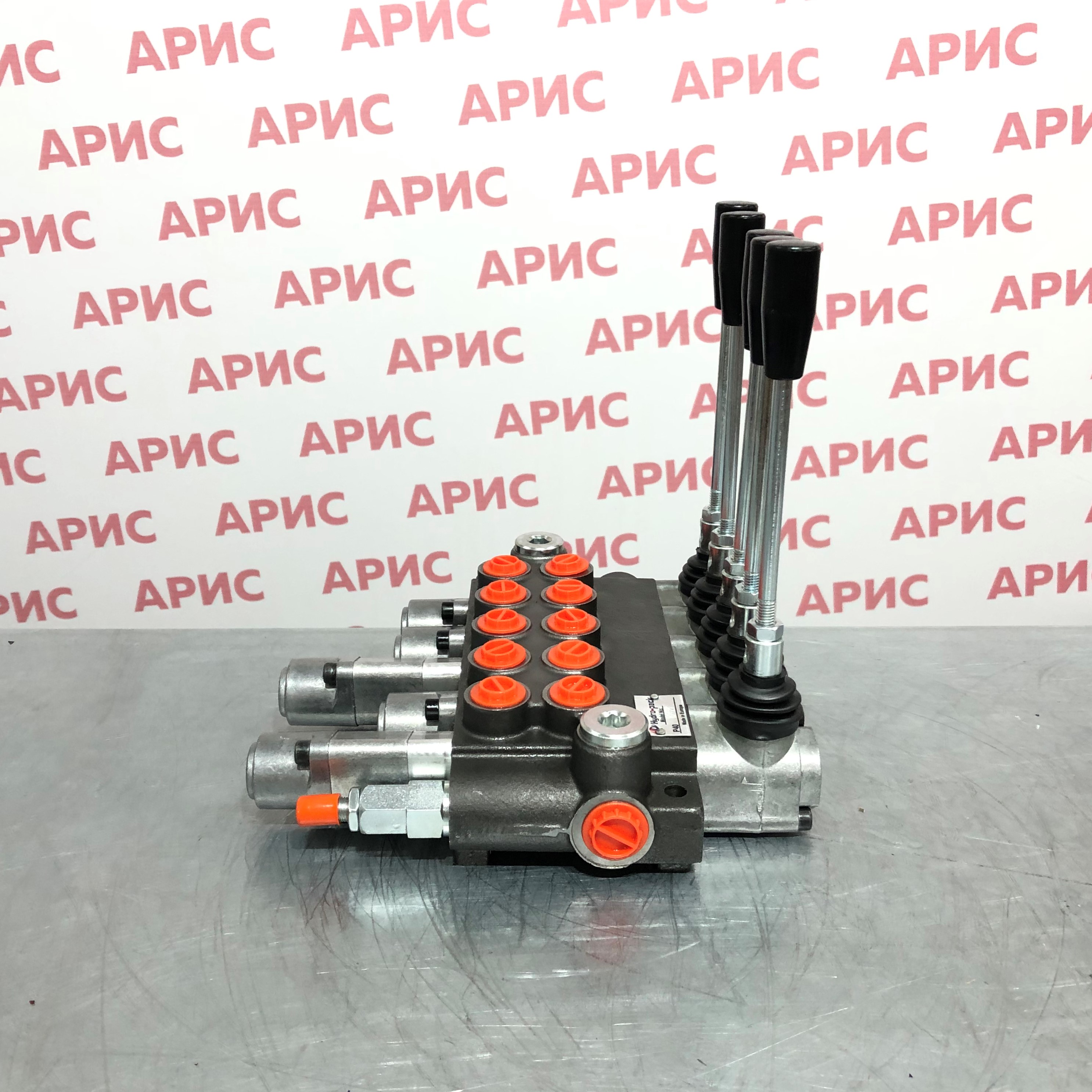

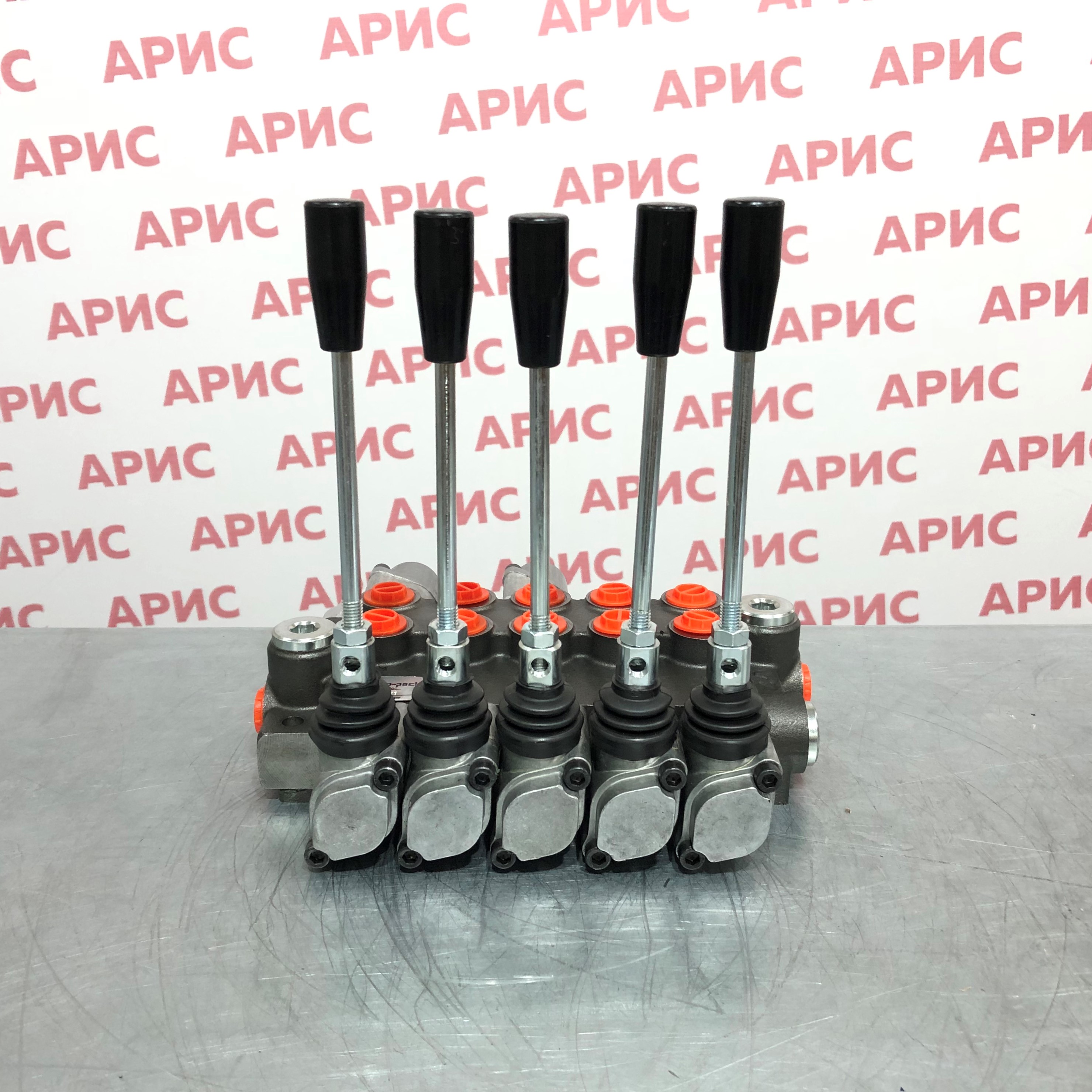

Гидрораспределитель 05Р40-1К16К16A1A1А8 GKZ1 - пятисекционный моноблочный золотниковый распределитель с ручным управлением. Конфигурация секций: две с золотниками К16 (плавающий режим без фиксации), две с золотниками А1 (без фиксации) и одна с золотником А8 (фиксация в подъёме и опускании). Расход - 40 л/мин, максимальное давление на подаче - 250 bar.

Серия и страна производителя

Распределитель входит в линейку болгарских гидрораспределителей на 40 л/мин серии GKZ1. Производство соответствует европейским стандартам, продукция рассчитана на эксплуатацию в климатических условиях России.

Технические характеристики гидрораспределителя 05Р40-1К16К16A1A1А8 GKZ1

Расшифровка обозначений:

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8
4. Температура воздуха - от -40 °C до +60 °C
5. Рабочая жидкость - минеральное масло
6. Кинематическая вязкость - 20…100 мм²/с (рекомендуемая)
7. Максимальное давление: на подаче P = 250 bar, на сливе T = 50 bar, на выходах A, B = 300 bar
8. Внутренние потери (А, В - Т): 5 см³/мин при 100 bar
9. Расход рабочей жидкости - 40 л/мин
10. Ход золотника - ±6 мм

Тип управления и количество позиций

Управление ручное, рычажное, независимое для каждой из пяти секций. Каждая секция - три положения: нейтральное, подъём и опускание. Золотники К16 возвращаются в нейтраль автоматически; в плавающем положении порты А и В соединяются со сливом, рабочий орган свободно следует рельефу. Золотники А1 также без фиксации - пружинный возврат в нейтраль. Золотник А8 удерживает рабочий орган в заданном положении без участия оператора.

Функциональные особенности

Принцип работы: поток от насоса через порт Р распределяется по секциям и направляется к исполнительным органам через порты А и В, слив - через порт Т. Все пять секций расположены в едином литом корпусе, что исключает внешние межсекционные соединения.

Конструкция - золотниковая, моноблочная. Прецизионная пара «золотник - корпус» обеспечивает внутренние перетечки не более 5 см³/мин при 100 bar на каждую секцию.

Регулировка потока - плавная, пропорциональная ходу рычага, допускает дросселирование в каждой секции независимо.

Обозначение функций золотников серии GKZ1

• Золотник А1 - без фиксации в подъёме и опускании (секции 3 и 4)
• Золотник А8 - фиксация в подъёме и опускании (секция 5)
• Золотник К16 - плавающий режим, подъём и опускание без фиксации (секции 1 и 2)
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник C1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Если нужна другая комбинация золотников - уточните при заказе.

Материал корпуса и уплотнений

Корпус - высокопрочный серый чугун. Уплотнения - маслостойкая резина NBR, совместимая с минеральными маслами HLP/HVLP. Рабочий диапазон: от -40 °C до +60 °C.

Габаритные размеры и вес

Пятисекционный моноблок имеет увеличенную длину относительно двух- и трёхсекционных версий при сохранении стандартных высоты и ширины. Точные габариты и вес - по запросу при оформлении заказа.

Применение гидрораспределителя 05Р40-1К16К16A1A1А8 GKZ1

Совместимость и рекомендуемые области применения

Совместим с гидросистемами на минеральном масле вязкостью 20-100 мм²/с, подключение через стандартные резьбы BSP. Комбинация К16 + К16 + А1 + А1 + А8 востребована там, где машина несёт несколько рабочих органов с разными требованиями к управлению:

• Сельхозтехника - тракторы с фронтальным погрузчиком, отвалом или щёткой (К16) и дополнительными навесными орудиями (А1, А8)
• Коммунальные и дорожные машины - многофункциональные машины с плавающими рабочими органами и механизмами фиксированного удержания
• Строительная и лесная техника - манипуляторы, погрузчики, трелёвочные машины с несколькими гидравлическими приводами
• Промышленное оборудование - установки с несколькими независимыми гидроприводами

Эксплуатация допускается при температуре от -40 °C до +60 °C при чистоте масла не хуже 17/15/12 по ISO 4406.

Преимущества и экономическая эффективность

• Пять секций в едином моноблоке - меньше соединений и точек утечки по сравнению с набором отдельных распределителей
• Гибкая комбинация К16 + А1 + А8 - готовое решение под технику с разными требованиями к управлению рабочими органами
• Европейское производство (Болгария) - долговечнее китайских аналогов, доступнее западноевропейских брендов
• Давление на выходах А/В до 300 bar - запас прочности для форсированных режимов
• Стандартные резьбы BSP - простая интеграция в существующую гидросистему
