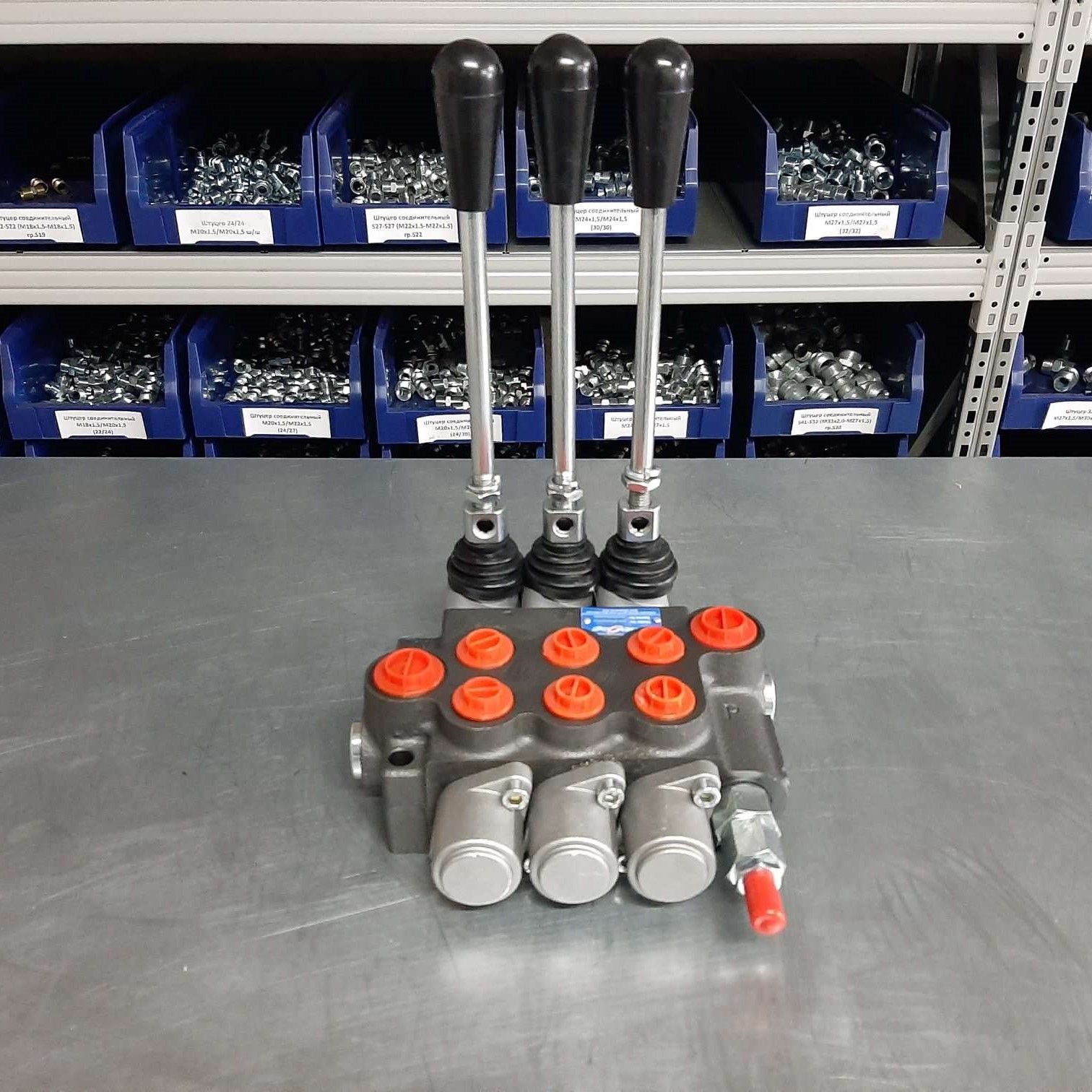

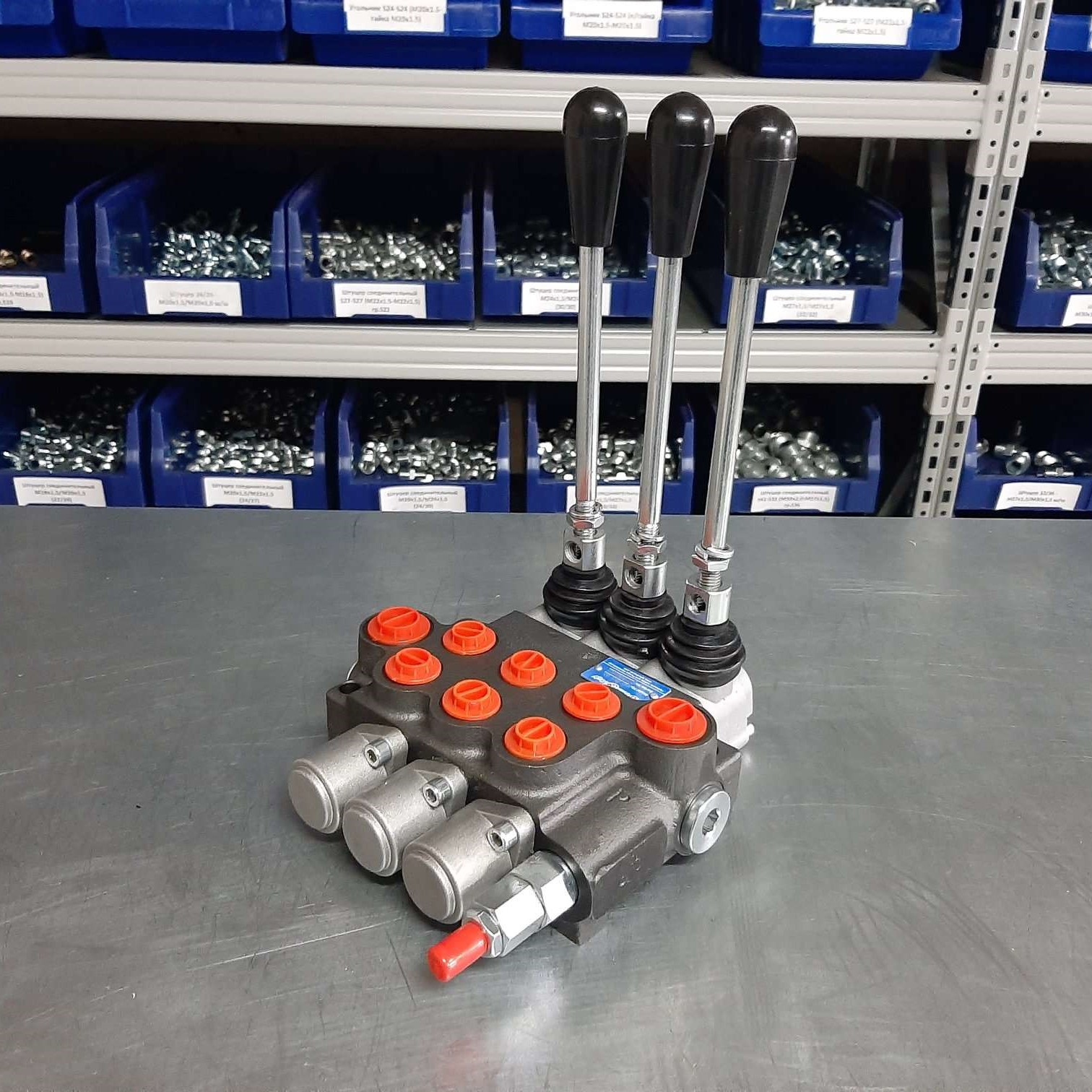

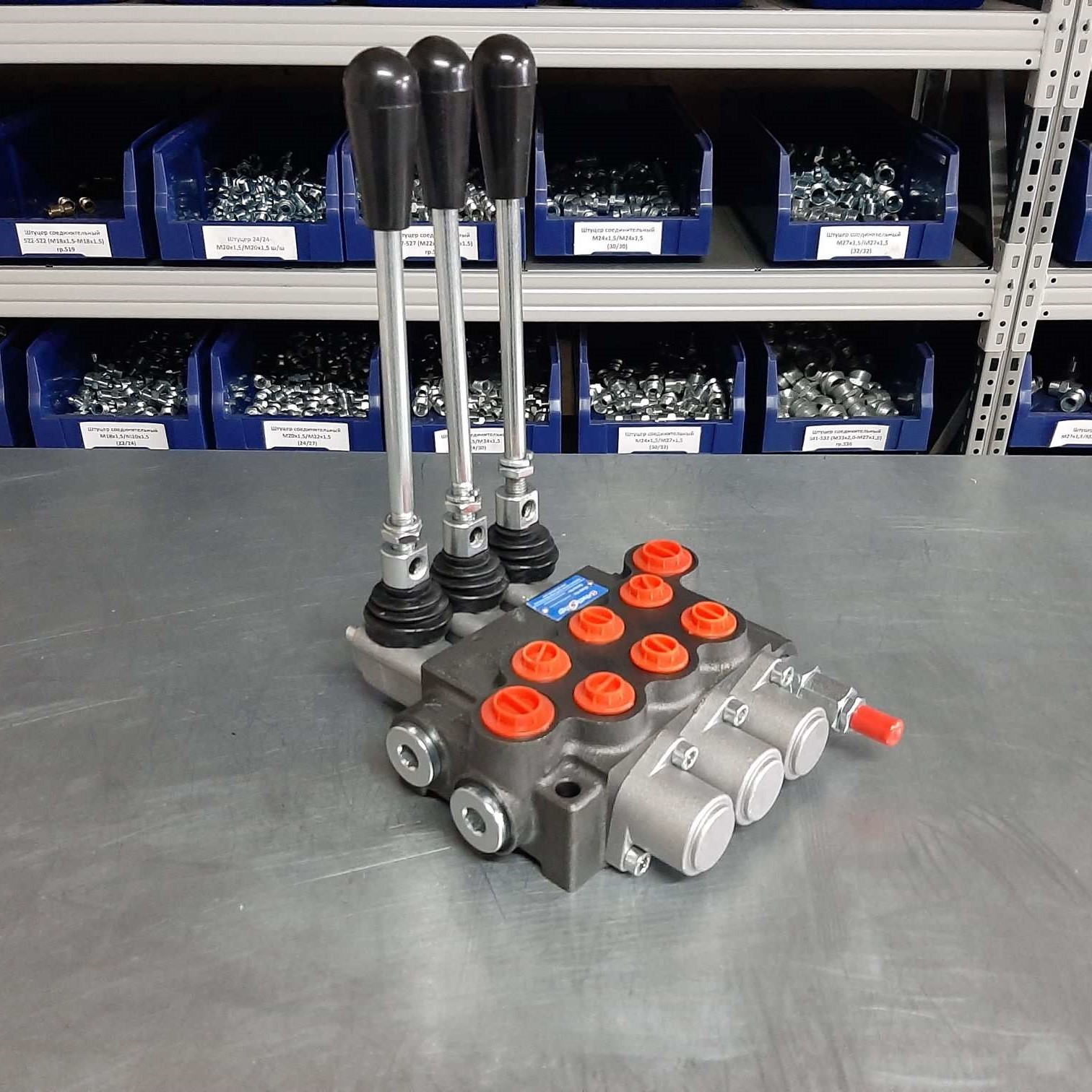

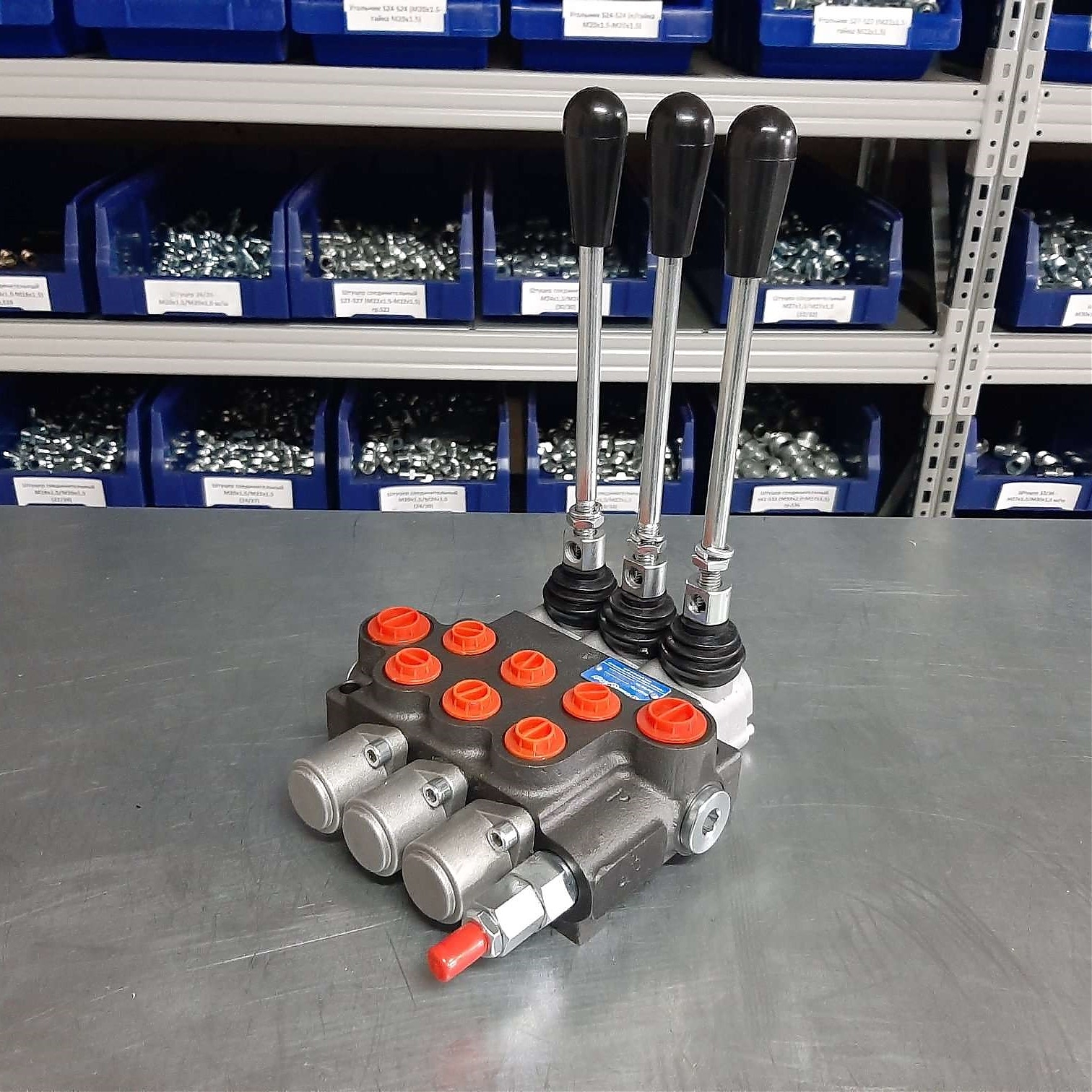

Трёхсекционный гидрораспределитель 03Р40-1A1A1A1 GKZ1 — китайский аналог Р40

Техническая информация и расшифровка модели 03Р40-1А1А1А1 GKZ1

Технические характеристики
Конструктивное исполнение - моноблок
Крепление - 2 болта М8
Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
Температура воздуха -40С...+60С
Рабочая жидкость – минеральное масло
Кинематическая вязкость 20...100 mm²/s рекомендуемая
Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
Расход рабочей жидкости 40 l/min
Ход золотника ± 6 mm
Обозначение функций и механизмов гидрораспределителей:

Золотник А1 - без фиксации в подъеме и опускании
Золотник А8 - фиксация в подъеме и опускании
Золотник К16 - плавающий режим, подъем и опускание без фиксации
Золотник К15 - плавающий режим, подъем и опускание с фиксацией
Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Для систем с аналогичными параметрами также доступны гидрораспределители на 40 л различных серий и производителей.

Функциональные особенности и принцип работы

Гидрораспределитель 03Р40-1А1А1А1 GKZ1 работает по золотниковому принципу, обеспечивающему надежную коммутацию гидравлических потоков. Конструкция включает четыре рабочих линии: подвод (P), слив (T) и две рабочих линии (A, B).

Схема подключения:

• Линия P - подключение к напорной магистрали
• Линия T - подключение к сливной магистрали
• Линии A и B - подключение к исполнительным механизмам

Особенности конструкции:

• Золотниковая система обеспечивает герметичность и точность переключения
• Наличие предохранительных клапанов в рабочих линиях
• Возможность дросселирования потока в промежуточных положениях
• Модульная конструкция для удобства монтажа и обслуживания

Ресурс работы составляет более 2 миллионов циклов переключений при соблюдении рекомендованных условий эксплуатации.

Применение и совместимость

Гидрораспределитель успешно применяется в составе гидравлических систем строительной и дорожной техники, промышленного оборудования, сельскохозяйственных машин и коммунальной техники.

Рекомендуемые области использования:

• Экскаваторы и погрузчики
• Подъемные платформы и краны
• Прессовое оборудование
• Станки с гидравлическим приводом
• Сельскохозяйственная техника

Для специфических применений в промышленности рекомендуем рассмотреть альтернативные варианты, такие как проверенные гидрораспределители серии Z50 болгарского производства или другие китайские модели на 40 л.

Преимущества и экономическая эффективность

Основные преимущества гидрораспределителя 03Р40-1А1А1А1 GKZ1:

• Конкурентная стоимость при сохранении качества
• Простота установки и обслуживания
• Широкая совместимость с различными гидросистемами
• Стабильные характеристики в широком температурном диапазоне
• Надежная работа в условиях высоких давлений

Экономическая эффективность достигается за счет длительного срока службы, минимальных требований к обслуживанию и доступной стоимости запасных частей.

Условия поставки и заказа

Для приобретения гидрораспределителя 03Р40-1А1А1А1 GKZ1 и получения подробной консультации по техническим характеристикам обращайтесь к нашим специалистам через страницу контактов.

Подробную информацию о способах оплаты и сроках поставки вы можете найти в разделе доставка и оплата.

Условия эксплуатации:

• Рабочая жидкость: гидравлические масла вязкостью 20-100 сСт
• Класс чистоты рабочей жидкости: не грубее 19/17/14 по ISO 4406
• Регулярное техническое обслуживание согласно рекомендациям производителя

Гидрораспределитель поставляется в заводской упаковке с паспортом изделия и гарантией производителя 12 месяцев с момента продажи.
