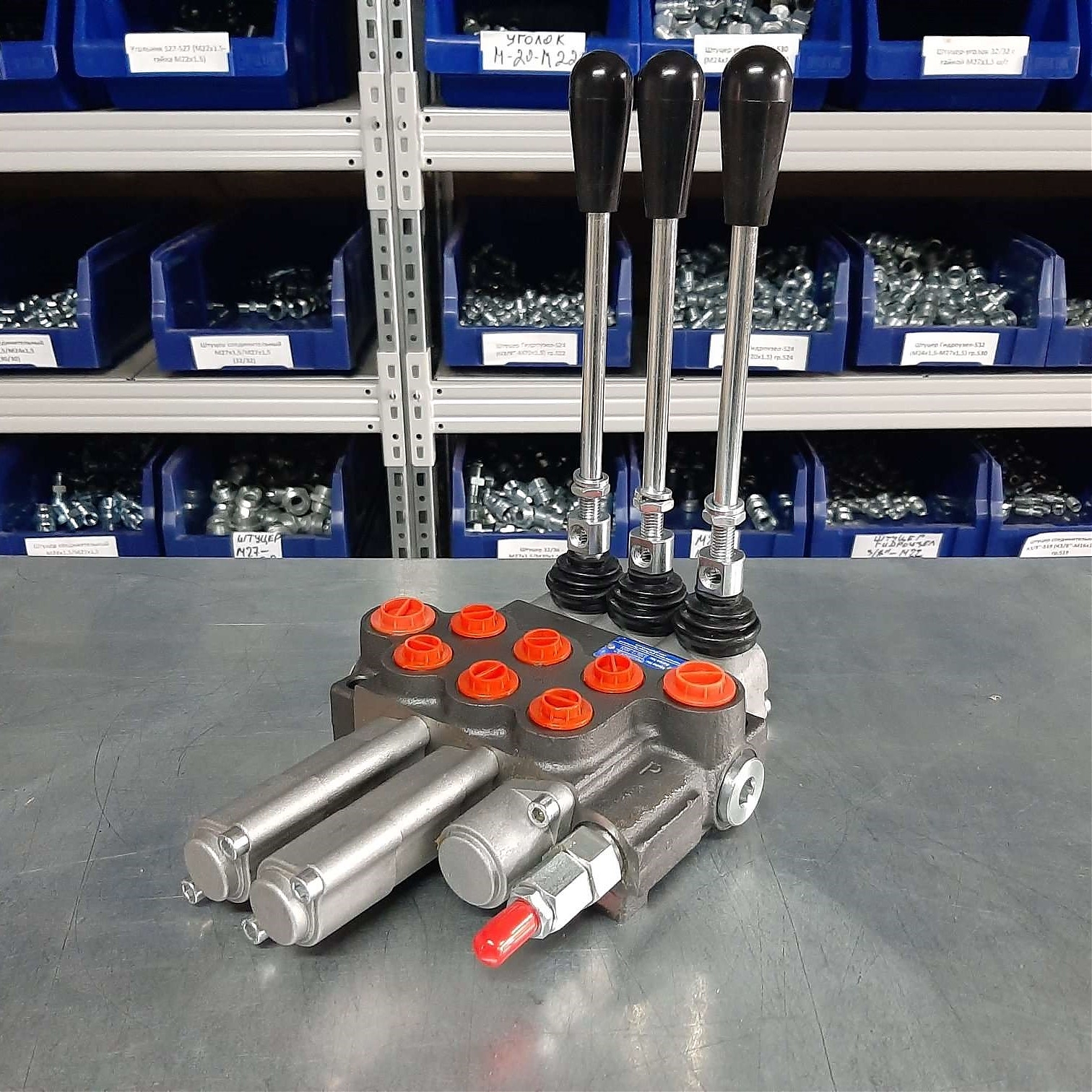

Гидрораспределитель 03Р40-1К16К16А1 GKZ1 КИТАЙ

Гидрораспределитель 03Р40-1К16К16А1 GKZ1 КИТАЙ - функциональное решение с аккумуляторной секцией

В современном гидравлическом оборудовании особую роль играют многофункциональные гидрораспределители, способные обеспечить сложные рабочие циклы техники. Среди разнообразия моделей китайского производства выделяются устройства с дополнительными функциональными секциями. Для сравнения характеристик стоит также изучить европейские аналоги и проверенные болгарские серии, которые демонстрируют высокую надежность в эксплуатации.

Техническая информация о модели 03Р40-1К16К16А1 GKZ1

Серия и страна производителя

Гидрораспределитель 03Р40-1К16К16А1 GKZ1 принадлежит к серии P40 китайского производства. Эта серия оборудования на 40 л/мин разработана для обеспечения надежной работы гидравлических систем средней производительности с расширенными функциональными возможностями.

Расшифровка обозначения модели

Технические характеристики
Конструктивное исполнение - моноблок
Крепление - 2 болта М8
Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
Температура воздуха -40С...+60С
Рабочая жидкость – минеральное масло
Кинематическая вязкость 20...100 mm²/s рекомендуемая
Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
Расход рабочей жидкости 40 l/min
Ход золотника ± 6 mm
Обозначение функций и механизмов гидрораспределителей:

Золотник А1 - без фиксации в подъеме и опускании
Золотник А8 - фиксация в подъеме и опускании
Золотник К16 - плавающий режим, подъем и опускание без фиксации
Золотник К15 - плавающий режим, подъем и опускание с фиксацией
Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности гидрораспределителя 03Р40-1К16К16А1

Принцип работы и конструктивные особенности

Гидрораспределитель 03Р40-1К16К16А1 GKZ1 работает по золотниковому принципу с интегрированной аккумуляторной секцией. Конструкция включает:

• Основной распределительный блок
• Аккумуляторную секцию А1 с разгрузочным клапаном
• Систему автоматической разгрузки насоса
• Предохранительный клапан для защиты системы

Количество рабочих линий и их назначение

Распределитель имеет следующую схему подключений:

• P - линия давления от насоса
• T - сливная магистраль
• A, B - две рабочие линии для исполнительных механизмов
• ACC - подключение гидроаккумулятора
• X - дренажная линия аккумуляторной секции

Особенности аккумуляторной секции А1

Секция А1 обеспечивает:

• Автоматическую разгрузку насоса при достижении заданного давления
• Поддержание рабочего давления в системе за счет аккумулятора
• Снижение энергопотребления и нагрева системы
• Возможность кратковременной работы при отключенном двигателе

Надежность и ресурс работы

При правильной эксплуатации и своевременном техническом обслуживании ресурс составляет не менее 10000 моточасов. Конструкция обеспечивает:

• Стабильную работу в условиях переменных нагрузок
• Высокую точность поддержания давления
• Минимальные внутренние утечки
• Устойчивость к загрязнениям рабочей жидкости

Применение и совместимость

Совместимость с гидравлическими системами

Устройство совместимо с большинством стандартных гидравлических систем, использующих минеральные гидравлические масла вязкостью 15-100 сСт. Рекомендуется использование фильтров тонкой очистки для обеспечения долговечности.

Условия эксплуатации

• Степень защиты корпуса: IP65
• Максимальная высота установки: 1000 м
• Относительная влажность: до 95%
• Устойчивость к вибрации: до 6g
• Класс чистоты рабочей жидкости: не ниже ISO 4406 20/18/15

Коммерческие преимущества

Преимущества перед стандартными моделями

• Встроенная система энергосбережения
• Снижение тепловыделения гидросистемы на 25-30%
• Увеличение ресурса насоса за счет разгрузки
• Улучшенная динамика работы исполнительных механизмов
• Возможность работы в экономичном режиме

Экономическая эффективность

Применение гидрораспределителя 03Р40-1К16К16А1 GKZ1 позволяет:

• Сократить энергопотребление на 20-35%
• Увеличить производительность техники
• Снизить износ гидравлических компонентов
• Уменьшить затраты на охлаждение системы
• Повысить комфорт оператора за счет плавной работы

Монтаж и техническое обслуживание

Рекомендации по установке

• Монтаж в вертикальном или горизонтальном положении
• Обеспечение доступа для обслуживания
• Подключение дренажной линии к баку
• Использование момента затяжки 45-50 Нм для присоединений

Техническое обслуживание

• Замена рабочей жидкости каждые 1000 моточасов
• Контроль давления срабатывания каждые 500 часов
• Проверка уплотнений и отсутствия утечек
• Очистка фильтров согласно регламенту

Как приобрести оборудование

Для покупки гидрораспределителя 03Р40-1К16К16А1 GKZ1 в компании Арис свяжитесь с нашими специалистами через страницу контактов. Наши инженеры проведут техническую консультацию и помогут подобрать оптимальную конфигурацию для ваших задач.

Подробную информацию о способах оплаты, условиях поставки и гарантийных обязательствах вы найдете на странице доставки и оплаты. Мы предлагаем гибкие условия сотрудничества и обеспечиваем профессиональную техническую поддержку.

Габаритные размеры: 220×140×95 мм
Вес: 4,8 кг

При выборе китайского гидравлического оборудования важно учитывать не только цену, но и функциональные возможности, которые могут значительно повысить эффективность работы техники.
