Четырёхсекционный гидрораспределитель 04Р40-1K16K16K16A1 GKZ1 — китайский аналог Р40

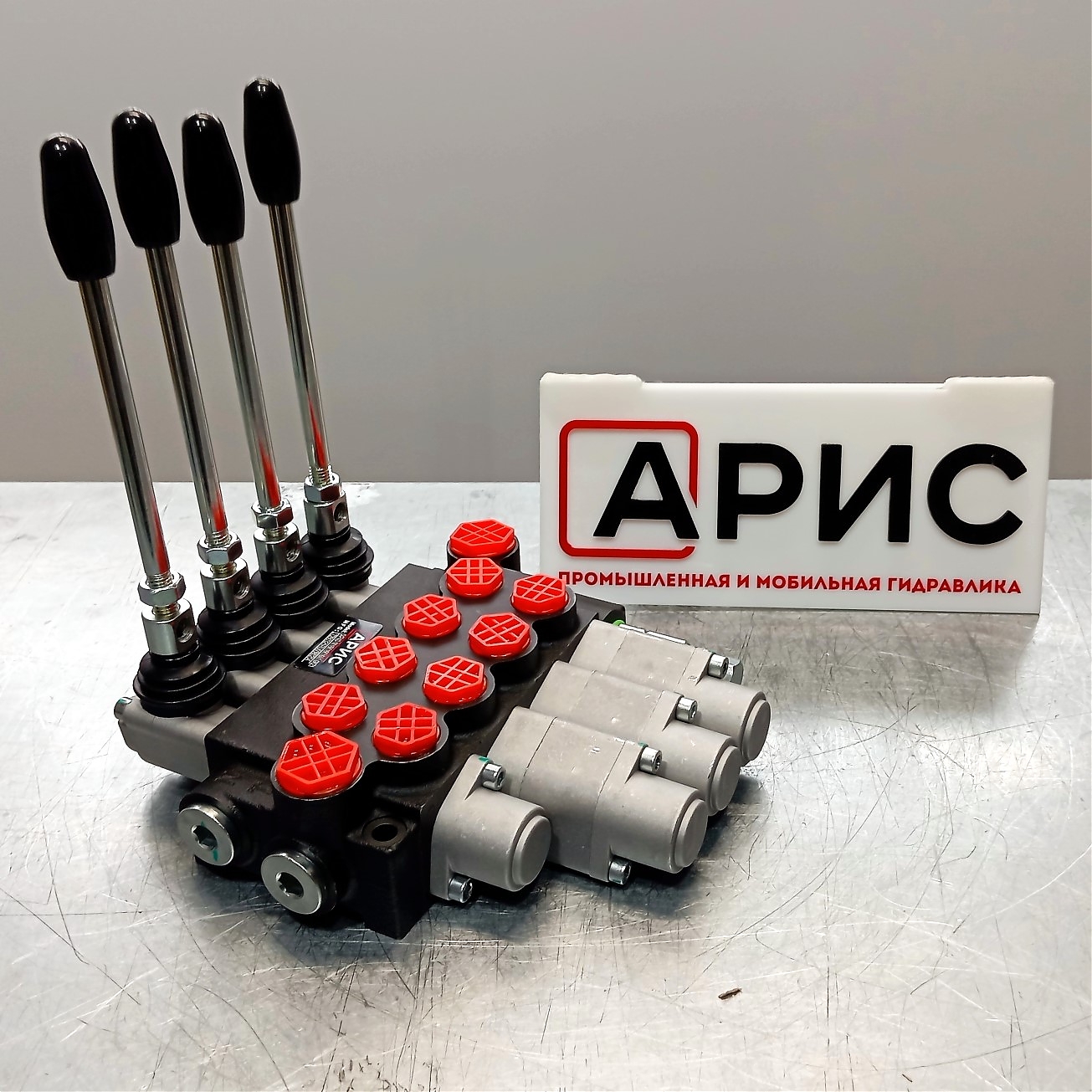

Гидрораспределитель 04Р40-1К16К16К16A1 GKZ1 КИТАЙ - многосекционное решение для сложных задач

Современная техника требует многофункциональных гидрораспределителей, способных одновременно управлять несколькими исполнительными механизмами. Китайские производители предлагают эффективные решения для различных отраслей, при этом важно сравнивать их с традиционными европейскими моделями и проверенными болгарскими сериями для выбора оптимального варианта.

Техническая информация о гидрораспределителе 04Р40-1К16К16К16A1

Серия и страна производителя

Гидрораспределитель 04Р40-1К16К16К16A1 GKZ1 относится к серии P40 китайского производства. Данная серия представляет собой линейку многосекционного оборудования на 40 л/мин производительности, предназначенного для управления сложными гидравлическими системами с множественными рабочими контурами.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности гидрораспределителя 04Р40-1К16К16К16A1 GKZ1

Принцип работы и схема подключения

Распределитель работает по золотниковому принципу с модульной конструкцией. Каждая секция может работать независимо или в комбинации с другими. Аккумуляторная секция A1 обеспечивает:

• Автоматическую разгрузку насоса при достижении заданного давления
• Поддержание рабочего давления в паузах между циклами
• Возможность одновременной работы нескольких секций
• Плавное регулирование потоков

Количество рабочих линий и их назначение

Четырехсекционная конструкция включает:

• P - основная линия давления от насоса
• T - общая сливная магистраль
• A1, B1 - первая рабочая секция (основные функции)
• A2, B2 - вторая рабочая секция (дополнительное оборудование)
• A3, B3 - третья рабочая секция (вспомогательные функции)
• A4, B4 - четвертая рабочая секция (специальные операции)
• ACC - подключение гидроаккумулятора
• X - дренажная линия

Особенности многосекционной конструкции

Модульная конструкция обеспечивает:

• Независимое управление каждой секцией
• Возможность параллельной работы нескольких секций
• Приоритетное распределение потока
• Защиту от перегрузок каждого контура
• Компенсацию нагрузки между секциями

Надежность и ресурс работы

При соблюдении регламента технического обслуживания ресурс работы составляет не менее 12000 моточасов. Конструктивные особенности обеспечивают:

• Высокую стабильность характеристик при переменных нагрузках
• Минимальные внутренние утечки благодаря прецизионной обработке
• Устойчивость к загрязнениям и абразивному износу
• Простоту диагностики и обслуживания каждой секции отдельно

Применение и совместимость

Совместимость с гидравлическими системами

Распределитель совместим с большинством современных гидравлических систем, использующих:

• Минеральные гидравлические масла HLP, HM
• Биоразлагаемые жидкости HEES
• Синтетические масла при соответствующих уплотнениях
• Системы с переменной производительностью насосов

Условия эксплуатации

• Степень защиты: IP67
• Максимальная высота установки: 1200 м над уровнем моря
• Относительная влажность: до 98%
• Вибростойкость: до 7g
• Класс чистоты рабочей жидкости: ISO 4406 19/17/14

Коммерческие преимущества

Преимущества перед аналогами

• Четыре независимые рабочие секции в компактном корпусе
• Встроенная система энергосбережения с аккумуляторной секцией
• Снижение энергопотребления на 30-40% по сравнению со стандартными решениями
• Возможность модернизации существующих систем
• Универсальность применения в различных отраслях

Экономическая эффективность

Использование гидрораспределителя 04Р40-1К16К16К16A1 GKZ1 позволяет:

• Уменьшить количество отдельных распределителей в системе
• Сократить монтажное время и объем трубопроводов
• Снизить тепловыделение системы на 35-45%
• Увеличить производительность техники за счет оптимизации циклов
• Сократить эксплуатационные расходы на 25-30%

Монтаж и эксплуатация

Рекомендации по установке

• Монтаж на виброизолирующие опоры
• Обеспечение свободного доступа к органам управления
• Подключение дренажных линий с уклоном к баку
• Использование динамометрического ключа при затяжке соединений

Настройка и регулировка

• Настройка давления срабатывания аккумуляторной секции: 170-185 бар
• Регулировка расхода каждой секции: 5-40 л/мин
• Настройка времени разгрузки: 3-15 секунд
• Калибровка предохранительных клапанов по нагрузке

Техническое обслуживание

Регламентные работы

• Ежедневный контроль уровня и температуры рабочей жидкости
• Еженедельная проверка отсутствия утечек
• Ежемесячный контроль давления настройки секций
• Замена фильтров каждые 500 моточасов
• Замена рабочей жидкости каждые 1500 моточасов

Приобретение оборудования

Для заказа гидрораспределителя 04Р40-1К16К16К16A1 GKZ1 в компании Арис обращайтесь к нашим техническим специалистам через страницу контактов. Мы предоставим подробную консультацию по подбору оптимальной конфигурации и расчету параметров системы.

Информацию о стоимости, сроках поставки и условиях оплаты вы можете получить на странице доставки и оплаты. Предлагаем выгодные условия для корпоративных клиентов и комплексные решения с гарантией качества.

Габаритные размеры: 320×180×120 мм
Вес: 12,5 кг

Выбирая китайское гидравлическое оборудование, важно учитывать не только экономические преимущества, но и возможности расширения функциональности техники для повышения ее конкурентоспособности.
