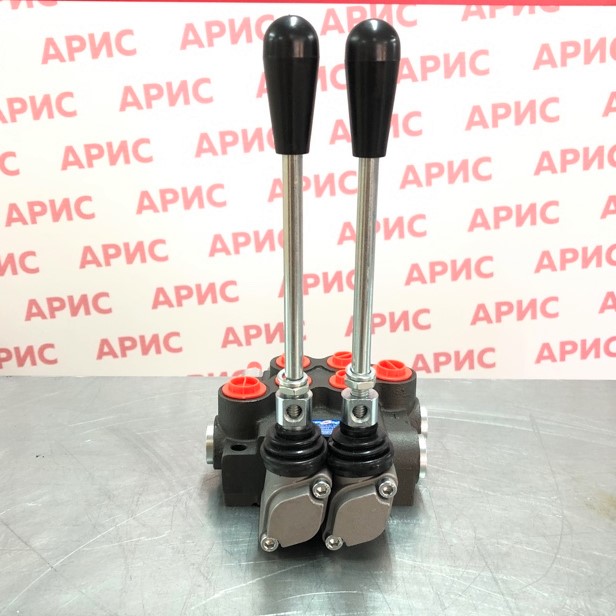

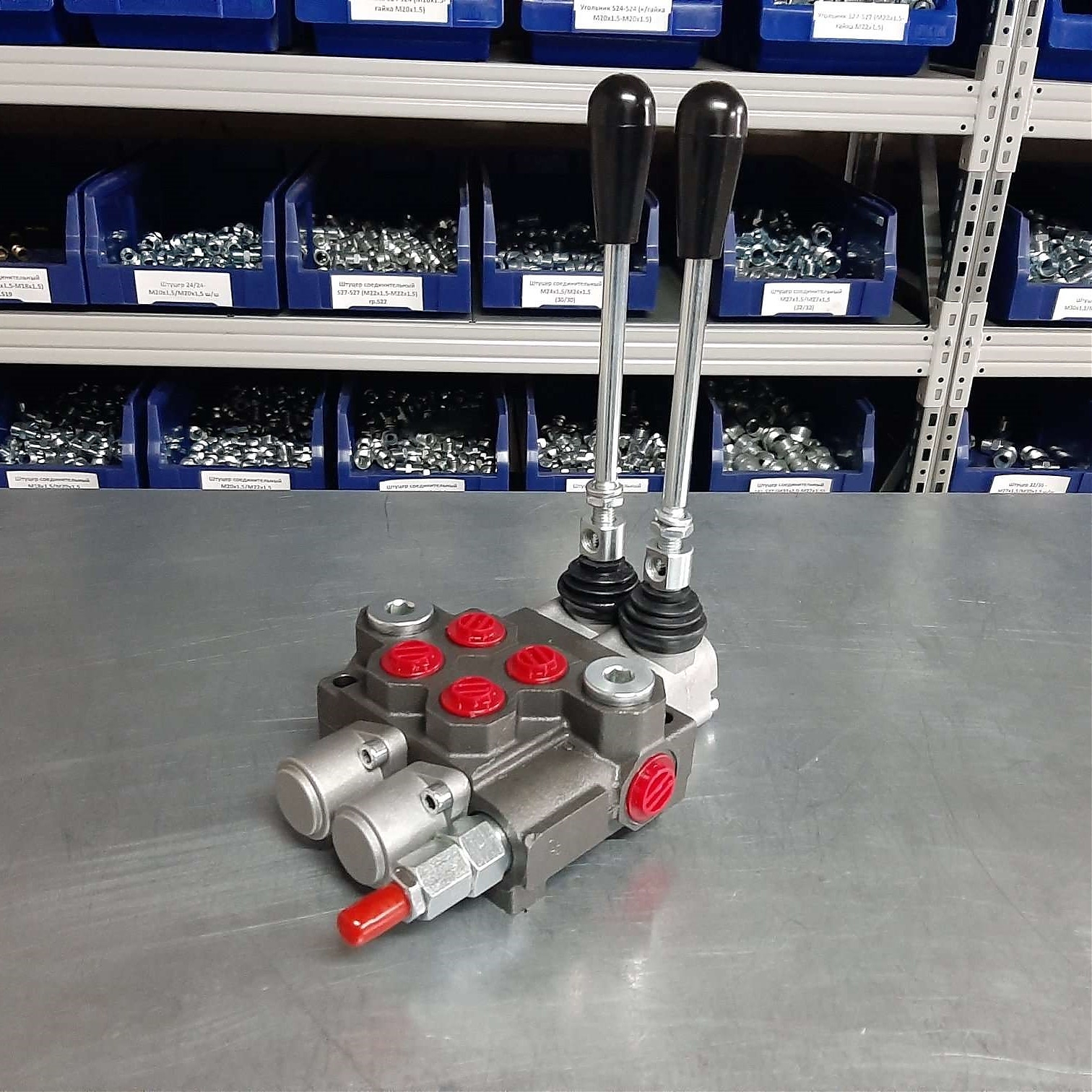

Двухсекционный гидрораспределитель 02Р40-1A1A1 GKZ1 — китайский аналог Р40

Гидрораспределитель 02Р40-1А1А1 GKZ1 китайского производства — это высокофункциональное устройство для точного управления потоками рабочей жидкости в гидравлических системах. Данная модель относится к серии P40 с пропускной способностью 40 л/мин и представляет собой двухсекционный распределитель с электрогидравлическим управлением, обеспечивающий надежную работу в условиях интенсивной эксплуатации.

Техническая информация о гидрораспределителе 02Р40-1А1А1 GKZ1

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Если вам нужно надежное гидравлическое оборудование для сложных систем управления, в нашем каталоге представлен широкий выбор решений различных типов и конфигураций.

Назначение и область применения

Двухсекционный гидрораспределитель 02Р40-1А1А1 GKZ1 КИТАЙ предназначен для одновременного или раздельного управления двумя независимыми гидравлическими контурами. Устройство применяется в технике, где требуется автоматизированное дистанционное управление несколькими исполнительными механизмами, такими как гидроцилиндры или гидромоторы.

Функциональные особенности и конструкция

Принцип работы и схема подключения

Распределитель работает по золотниковому принципу с электромагнитным управлением. При подаче напряжения на соленоид электромагнита золотник перемещается, открывая соответствующие каналы для прохождения рабочей жидкости. Каждая секция работает независимо, что позволяет гибко управлять сложными гидравлическими системами.

Схема подключения предусматривает общую линию питания (P) и слива (T) для обеих секций, что упрощает монтаж и снижает количество гидравлических линий. Рабочие линии каждой секции (A1, B1 для первой и A2, B2 для второй) подключаются к соответствующим исполнительным механизмам.

Рабочие линии и их назначение

Устройство имеет следующие подключения:

• P – общая линия давления (от насоса)
• T – общая сливная линия (возврат в бак)
• A1, B1 – рабочие линии первой секции
• A2, B2 – рабочие линии второй секции

Такая конфигурация позволяет управлять двумя независимыми гидроцилиндрами или другими исполнительными механизмами с возможностью их одновременной или поочередной работы.

Особенности конструкции

Золотниковая конструкция обеспечивает:

• Быстрое и точное переключение потоков
• Минимальные внутренние утечки
• Высокую надежность при частом срабатывании
• Возможность установки дополнительных клапанов (предохранительных, обратных)

Корпус распределителя выполнен модульным, что позволяет при необходимости добавлять дополнительные секции или заменять отдельные элементы без демонтажа всей системы. В ассортименте нашего магазина также представлены качественные изделия болгарского производства для наиболее требовательных применений.

Возможности регулировки потока

Конструкция предусматривает установку дросселей для плавной регулировки скорости движения исполнительных механизмов. Это особенно важно при работе с грузоподъемным оборудованием и точными позиционирующими системами.

Надежность и ресурс работы

При соблюдении условий эксплуатации и использовании качественного гидравлического масла ресурс работы составляет не менее 8000 моточасов. Электромагниты рассчитаны на более 1 миллиона циклов срабатывания. Изделие прошло испытания на виброустойчивость и температурную стабильность.

Применение в гидравлических системах

Совместимость и интеграция

Распределитель совместим с гидравлическими системами, работающими на минеральных маслах вязкостью 20-80 сСт при температуре 40°C. Возможно применение биоразлагаемых масел на основе растительных эфиров после консультации с производителем. Стандартные присоединительные размеры обеспечивают универсальность применения.

Для комплексных проектов стоит рассмотреть китайские решения с различными типами управления, которые отличаются доступной ценой при достойном качестве исполнения.

Рекомендуемые области использования

Строительная и дорожная техника:

• Экскаваторы с несколькими рабочими органами
• Автокраны и манипуляторы
• Дорожно-строительные машины
• Коммунальная техника

Промышленное оборудование:

• Автоматизированные прессы
• Станки с ЧПУ и гидроприводом
• Литейные машины
• Подъемно-транспортное оборудование

Сельскохозяйственная техника:

• Комбайны и тракторы с активным навесным оборудованием
• Погрузчики и манипуляторы
• Кормораздатчики и смесители

Условия эксплуатации

Для обеспечения долговечности и надежной работы необходимо:

• Использовать гидравлическое масло с фильтрацией не хуже 25 мкм
• Не превышать максимальное рабочее давление в системе
• Обеспечить стабильное напряжение питания электромагнитов (±10% от номинала)
• Избегать гидроударов и резких перепадов давления
• Проводить регулярную проверку и обслуживание электрических соединений
• Не допускать попадания влаги на электромагниты

Коммерческие преимущества

Преимущества перед аналогами

По сравнению с европейскими производителями:

• Стоимость ниже на 50-70% при аналогичных характеристиках
• Быстрая доступность запасных частей и комплектующих
• Короткие сроки поставки
• Простота интеграции в существующие системы

По сравнению с другими азиатскими производителями:

• Улучшенное качество электромагнитов
• Более точная механическая обработка каналов
• Стабильность характеристик в широком температурном диапазоне
• Наличие сертификатов соответствия

Экономическая эффективность

Применение двухсекционного распределителя обеспечивает:

• Снижение стоимости гидравлической системы за счет уменьшения количества компонентов
• Экономию на монтаже благодаря компактной конструкции
• Минимальные эксплуатационные расходы
• Высокую ремонтопригодность и доступность запчастей
• Возможность модернизации системы без полной замены оборудования

Окупаемость достигается в течение первого года эксплуатации за счет снижения простоев и затрат на обслуживание.

Как купить гидрораспределитель 02Р40-1А1А1 GKZ1

Для заказа гидрораспределителя 02Р40-1А1А1 GKZ1 КИТАЙ обратитесь к специалистам магазина «Арис» через страницу контактов. Наши инженеры помогут подобрать оптимальную конфигурацию под ваши задачи, проконсультируют по вопросам монтажа и эксплуатации, оформят заказ с учетом технических требований вашего оборудования.

Детальная информация о способах оплаты и вариантах доставки доступна на специальной странице нашего сайта. Мы работаем с различными формами оплаты и обеспечиваем оперативную доставку по всей территории России транспортными компаниями.

Магазин «Арис» гарантирует подлинность всей продукции, предоставляет полный комплект технической документации, паспорта изделия и обеспечивает гарантийное и послегарантийное обслуживание поставляемого гидравлического оборудования.
