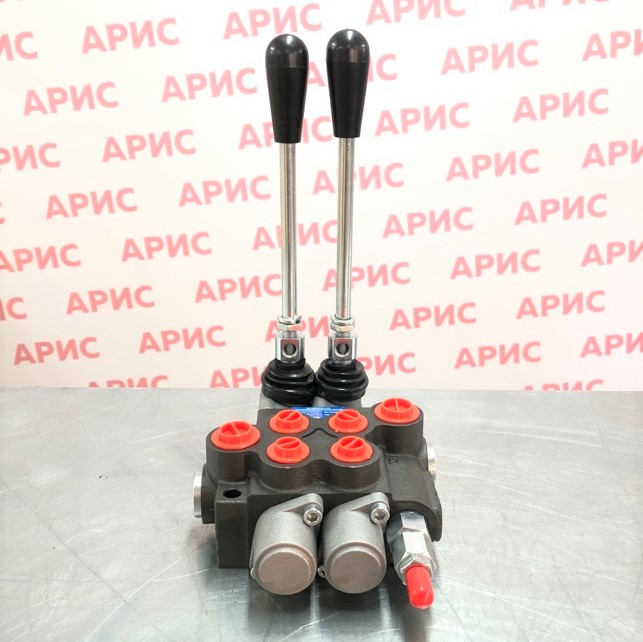

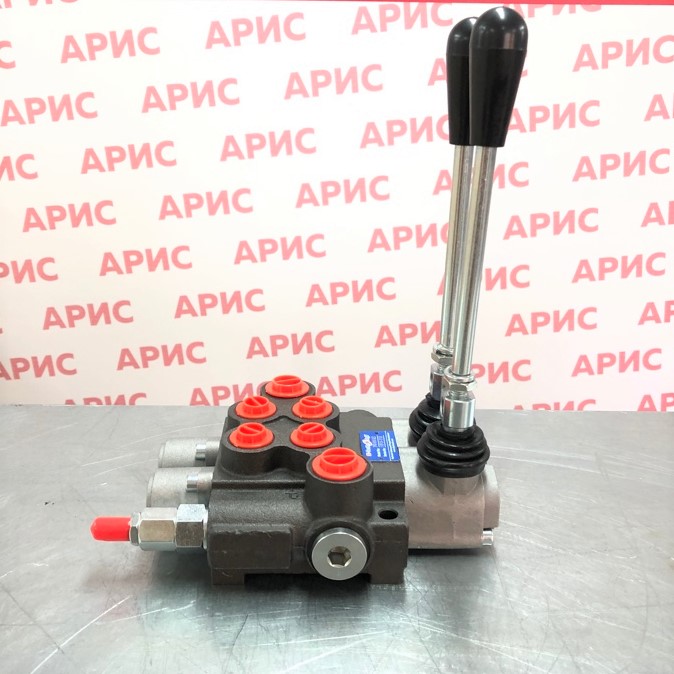

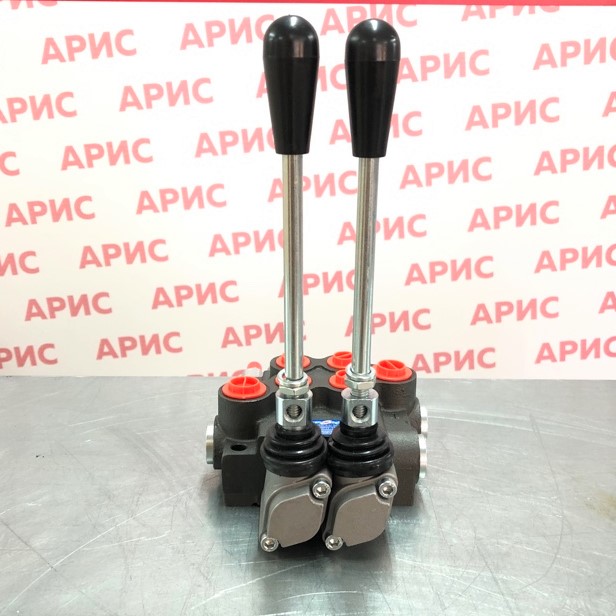

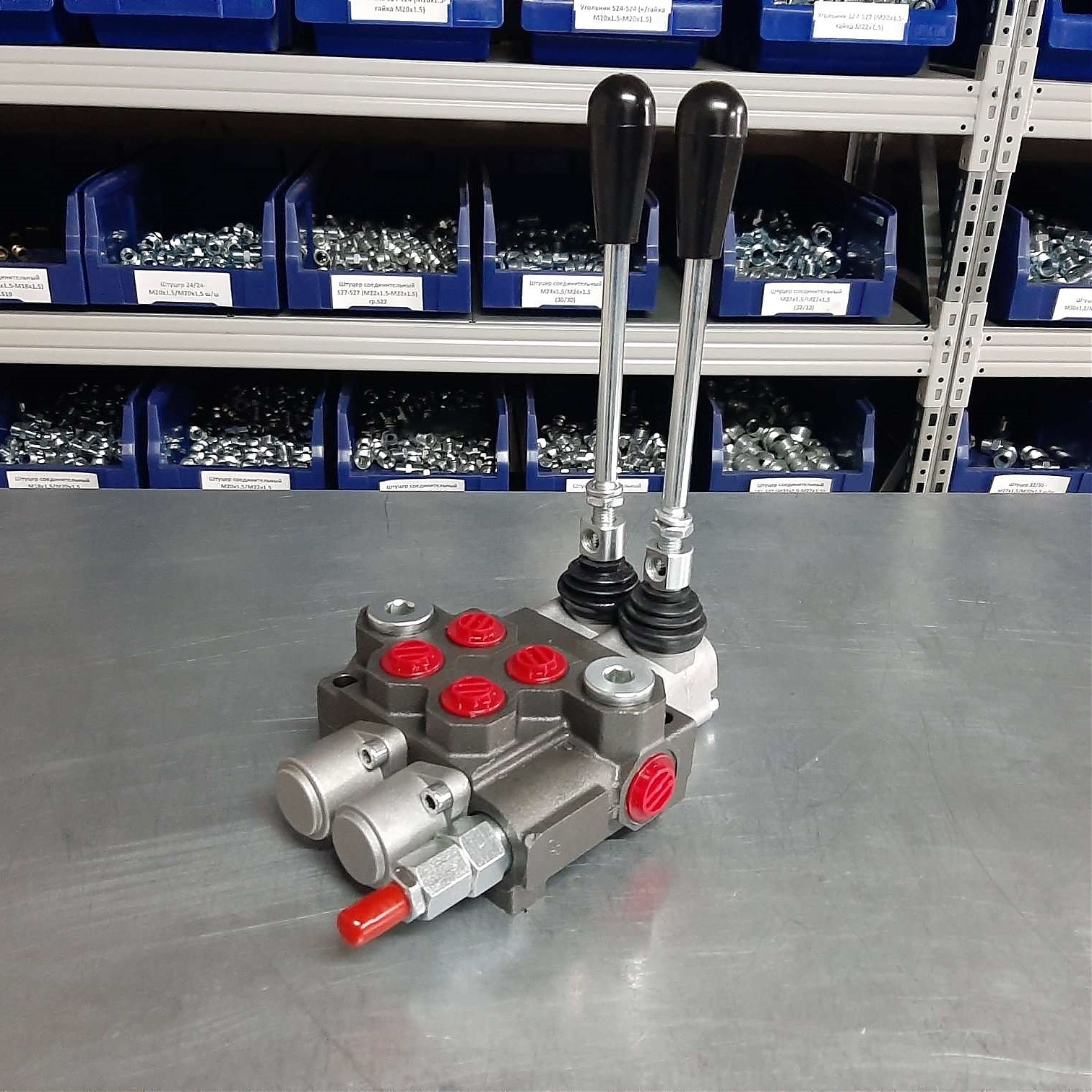

Двухсекционный гидрораспределитель 02Р40-1A8A1 GKZ1 — китайский аналог Р40

Техническая информация о гидрораспределителе 02Р40-1А8А1 GKZ1

Гидрораспределитель 02Р40-1А8А1 GKZ1 — это компактное односекционное гидравлическое устройство китайского производства из серии P40, разработанное для управления потоками рабочей жидкости с номинальной пропускной способностью 40 л/мин. Модель отличается комбинированной схемой управления с двумя различными типами нейтральных позиций, что обеспечивает гибкость применения в различных гидросистемах.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Для тех, кто подбирает управляющие компоненты для своих гидросистем, рекомендуем ознакомиться с полным ассортиментом распределительной аппаратуры в каталоге магазина.

Назначение и область применения

Распределитель предназначен для дистанционного гидравлического управления направлением потока рабочей жидкости в гидравлических системах мобильной и стационарной техники. Комбинированная схема А8А1 позволяет реализовать различные режимы работы: закрытый центр для фиксации нагрузки и открытый центр для свободной циркуляции масла, что обеспечивает универсальность применения устройства.

Функциональные особенности и принцип работы

Схема работы и комбинированное управление

Устройство функционирует по золотниковому принципу с гидравлическим управлением. Особенность модели 02Р40-1А8А1 GKZ1 заключается в комбинированной нейтральной схеме, которая позволяет реализовать различные режимы работы в зависимости от подключения.

При подаче управляющего давления в порт X золотник смещается, реализуя схему А8 (закрытый центр), где все порты перекрыты в нейтрали. При подаче давления в порт Y золотник перемещается в противоположную сторону, реализуя схему А1 (открытый центр), где напорная линия соединена со сливом. Это обеспечивает гибкость применения в различных гидравлических контурах.

Количество рабочих линий и их назначение

Распределитель имеет стандартную четырехпортовую конфигурацию плюс управляющие и дренажный порты:

• P (Pressure) — подвод рабочей жидкости от гидронасоса
• T (Tank) — слив жидкости в гидравлический бак
• A и B — рабочие выходы к исполнительному механизму
• X и Y — управляющие входы для пилотного давления
• L (Leak) — дренажная линия для отвода внутренних перетечек

Особенности конструкции

• Золотниковая конструкция с прецизионной подгонкой обеспечивает минимальные утечки
• Пружинное центрирование гарантирует надежный возврат в нейтральное положение
• Комбинированная схема позволяет выбирать режим работы системы
• Компактный типоразмер 02 облегчает монтаж в ограниченном пространстве
• Встроенные демпфирующие элементы снижают гидравлические удары
• Возможность установки обратных клапанов для удержания нагрузки
• Ресурс работы: не менее 5000 моточасов при правильной эксплуатации

Возможности регулировки потока

Базовая комплектация не предусматривает встроенной регулировки расхода, однако конструкция позволяет дооснащение следующими элементами:

• Регулируемые дроссели на рабочих линиях для плавного управления скоростью
• Обратные клапаны с дросселями для независимой регулировки в каждом направлении
• Предохранительные клапаны для защиты от перегрузок
• Редукционные клапаны для снижения давления в отдельных контурах

Применение и совместимость

Гидрораспределитель 02Р40-1А8А1 GKZ1 полностью совместим с гидравлическими системами на минеральном масле, работающими в диапазоне давлений до 315 бар. Компактные размеры и комбинированная схема управления делают его универсальным решением для:

• Строительной техники: мини-экскаваторы, малогабаритные погрузчики, буровые установки, подъемники, автовышки
• Сельскохозяйственного оборудования: малогабаритные тракторы, навесное оборудование, кормораздатчики, опрыскиватели
• Коммунальной техники: снегоуборочные машины, уборочная техника, дорожное оборудование
• Промышленного оборудования: станки, прессы, упаковочные машины, подъемные столы, манипуляторы
• Специальной техники: гидравлические приводы различного назначения, лебедки, подъемники

Условия эксплуатации

Для обеспечения надежной и долговечной работы необходимо соблюдать следующие условия:

• Класс чистоты рабочей жидкости не ниже ISO 4406: 20/18/15
• Установка фильтров с тонкостью фильтрации 10-25 мкм
• Контроль температурного режима масла в заданном диапазоне
• Обеспечение беспрепятственного слива дренажной линии
• Недопущение превышения максимального рабочего давления
• Регулярная проверка герметичности соединений
• Использование рекомендованных марок гидравлических масел
• Своевременная замена масла и фильтрующих элементов

Преимущества и коммерческие условия

Преимущества перед аналогами

1. Комбинированная схема — универсальность применения благодаря двум типам нейтрали
2. Компактные габариты — типоразмер 02 минимизирует занимаемое пространство
3. Гидравлическое управление — высокая надежность без электрических компонентов
4. Простота монтажа — стандартизованные присоединительные размеры
5. Экономичная цена — оптимальное соотношение стоимости и качества
6. Взаимозаменяемость — совместимость с европейскими аналогами по монтажным размерам
7. Доступность запчастей — ремкомплекты постоянно в наличии

Экономическая эффективность

Применение данного гидрораспределителя позволяет значительно снизить затраты на модернизацию или ремонт гидравлического оборудования. Стоимость изделия в 2-3 раза ниже европейских аналогов при сопоставимых технических характеристиках. Комбинированная схема обеспечивает гибкость настройки системы под конкретные задачи без замены распределителя.
