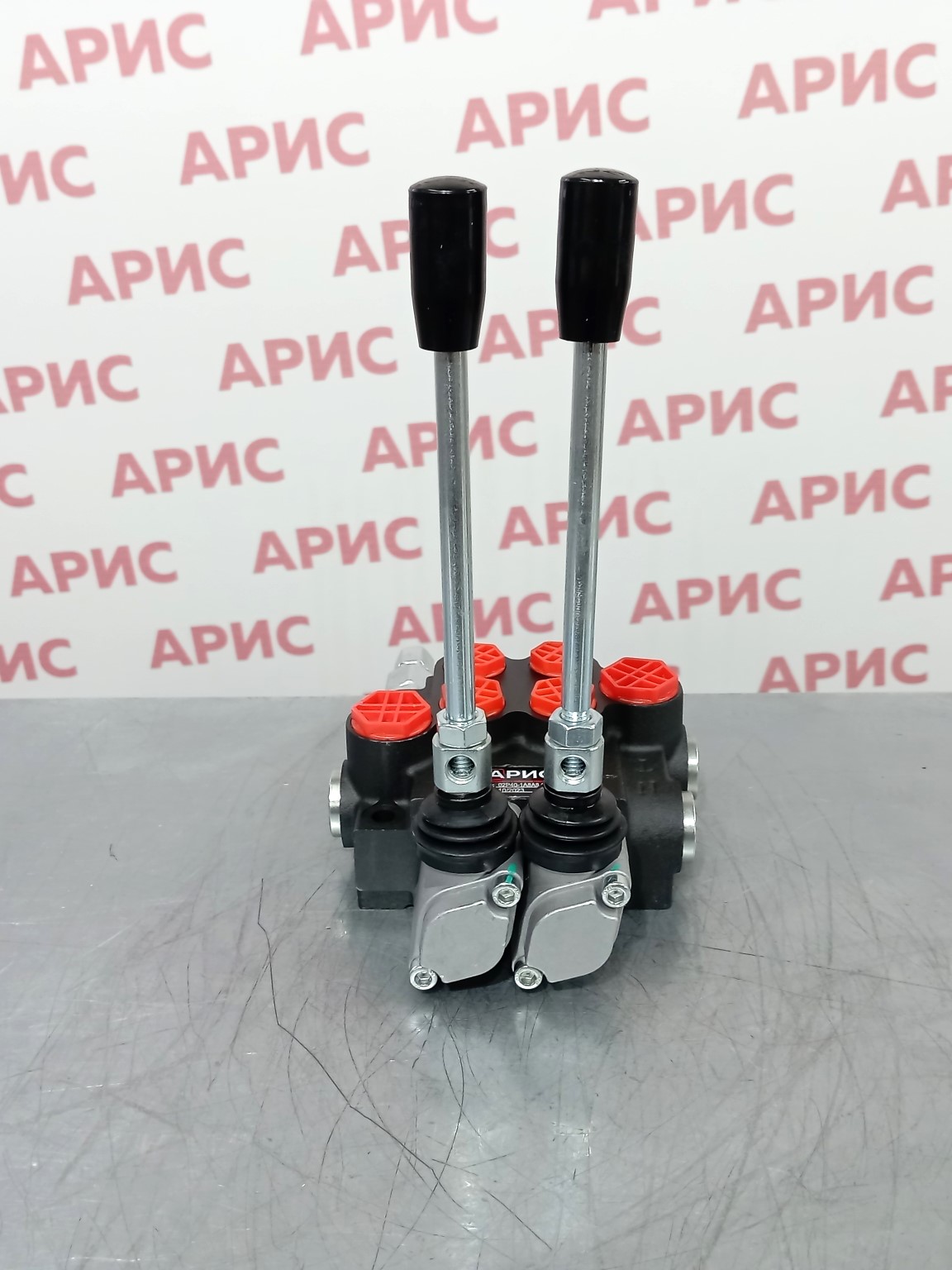

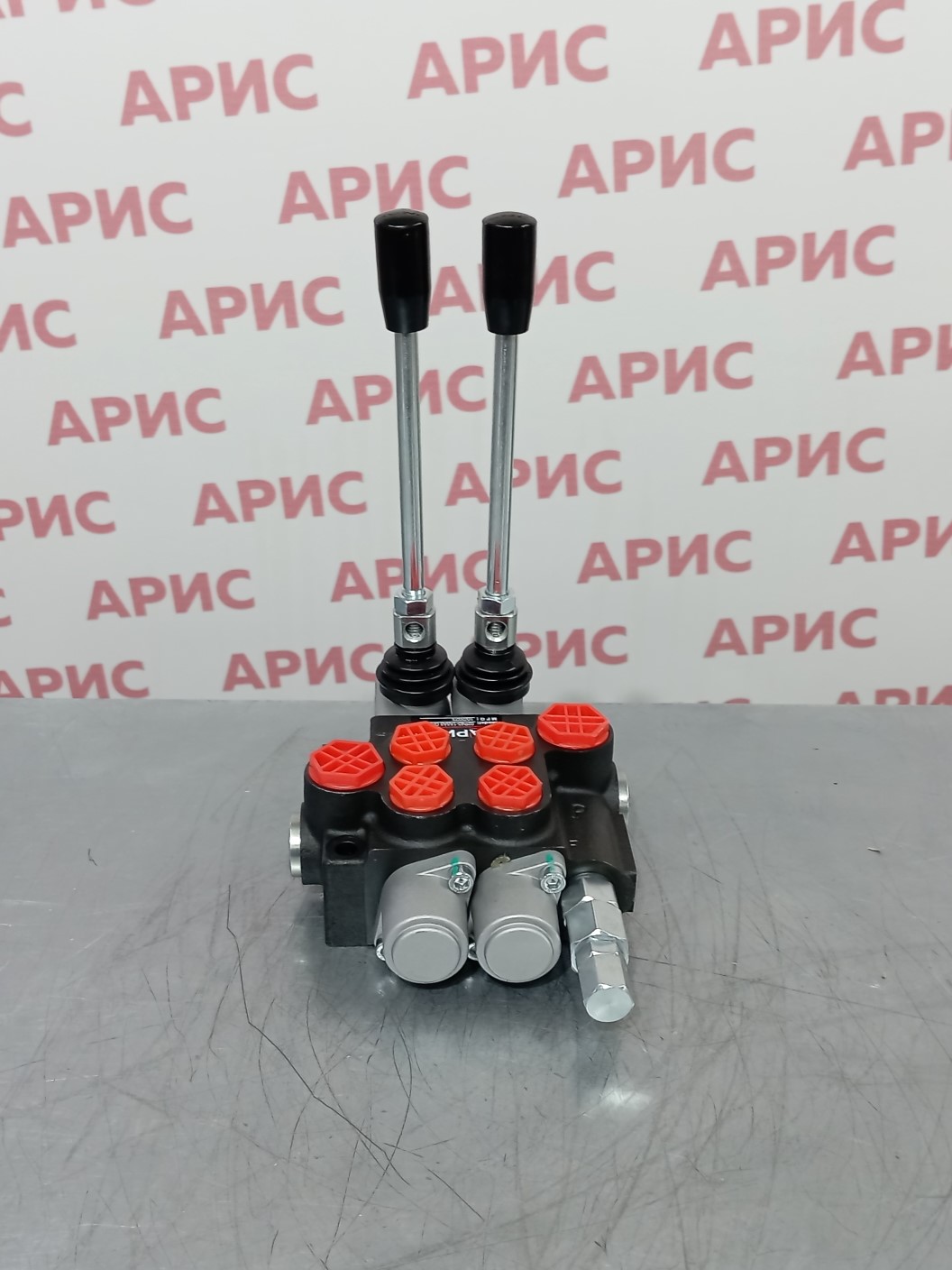

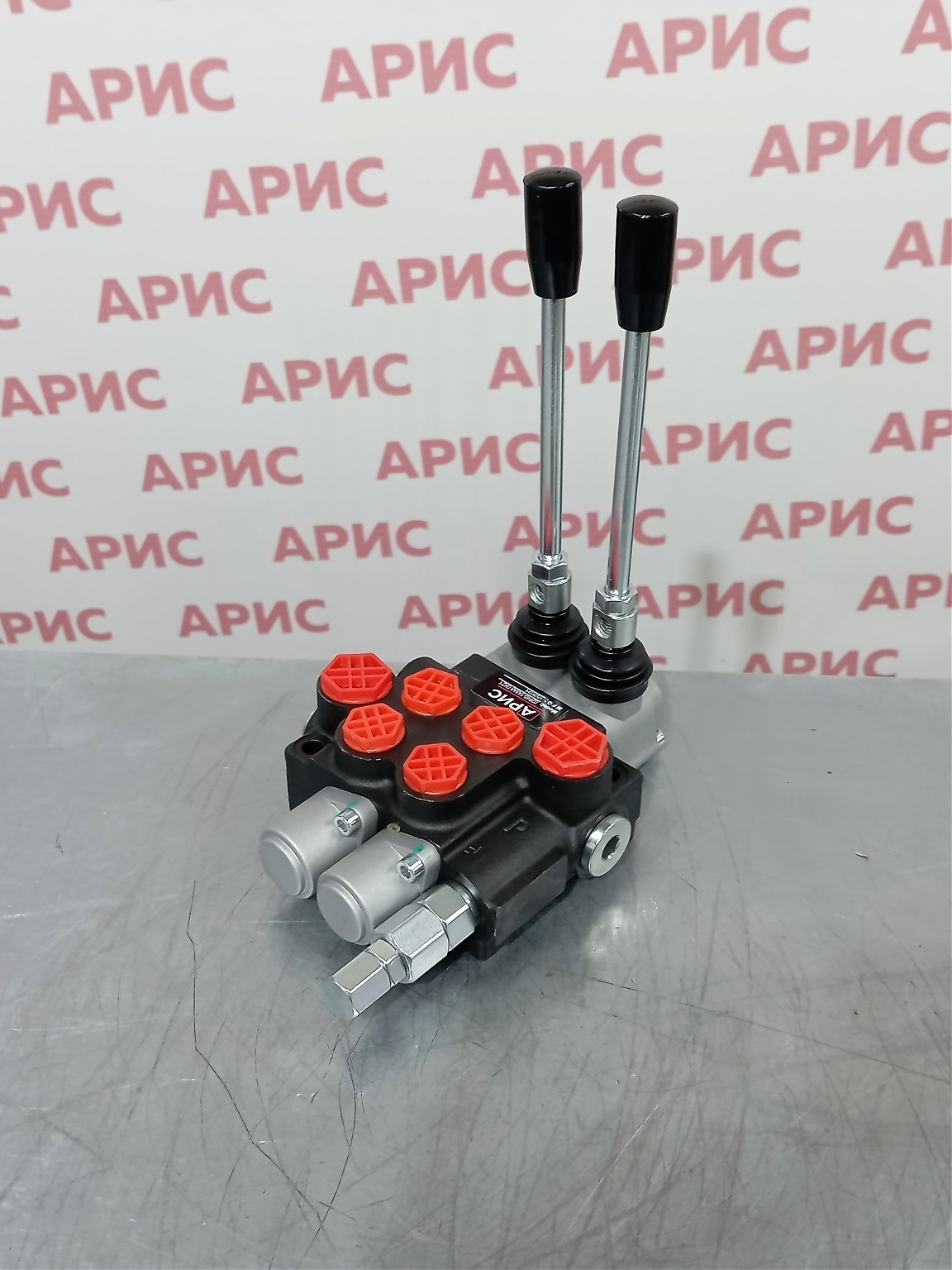

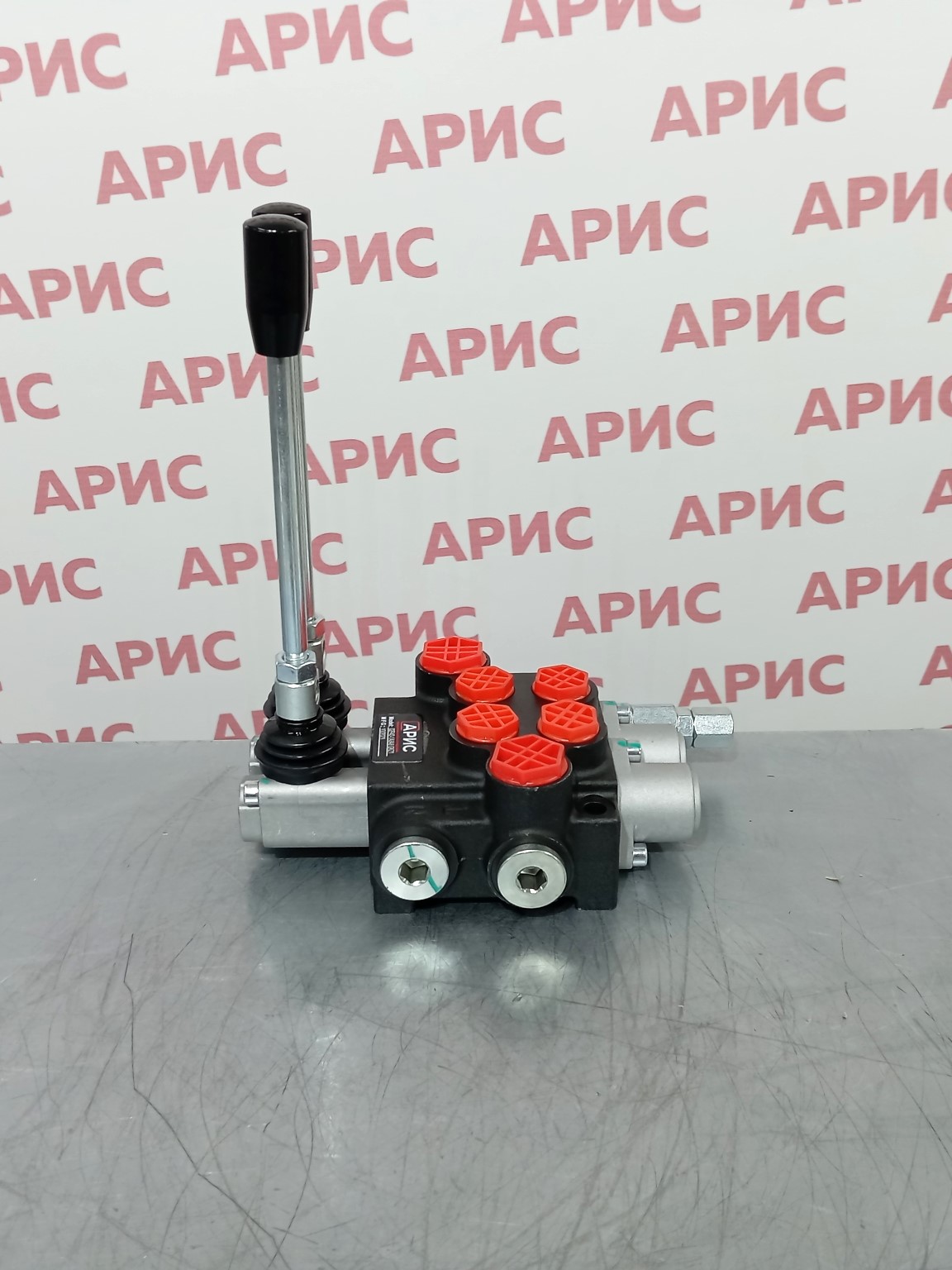

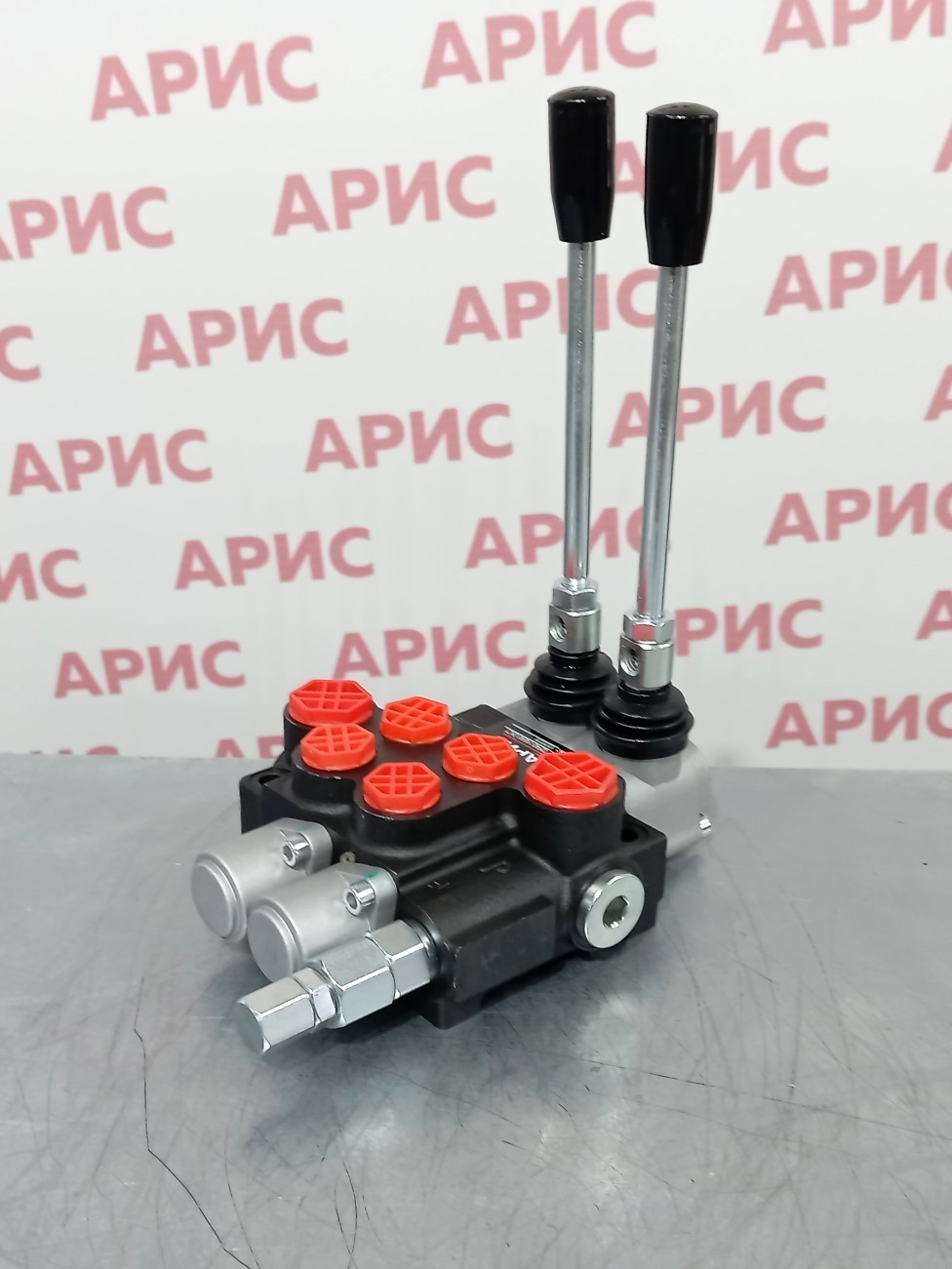

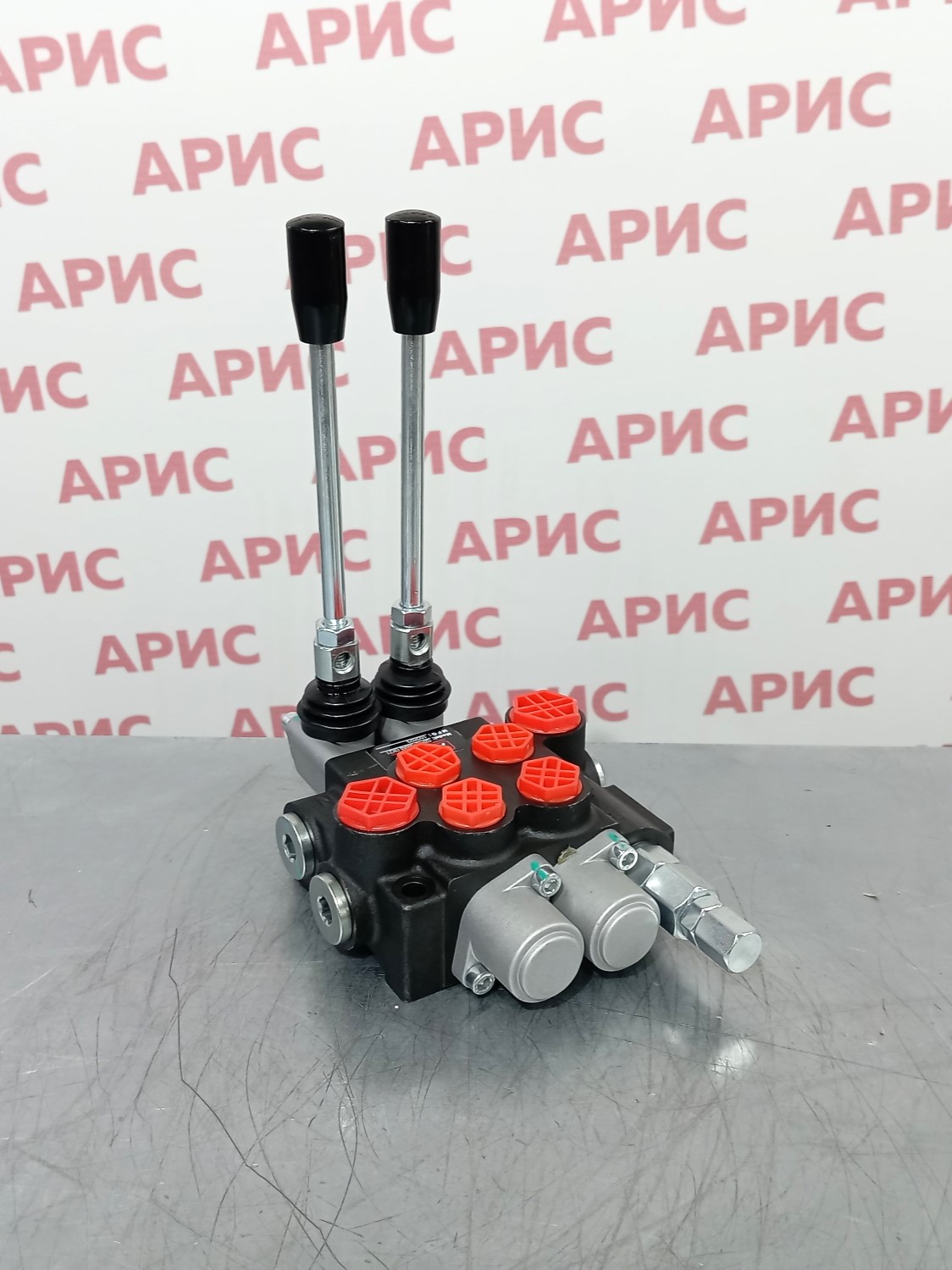

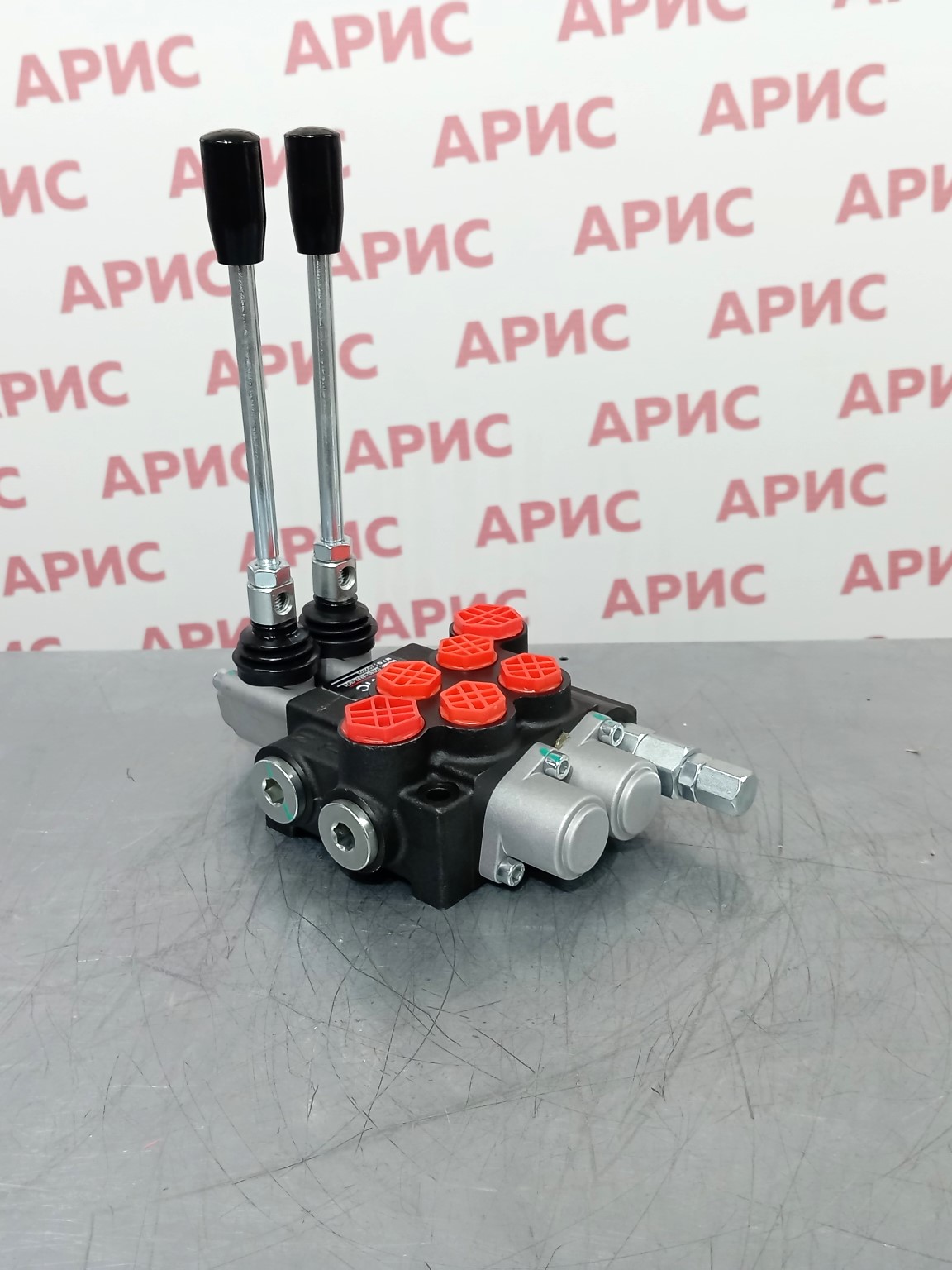

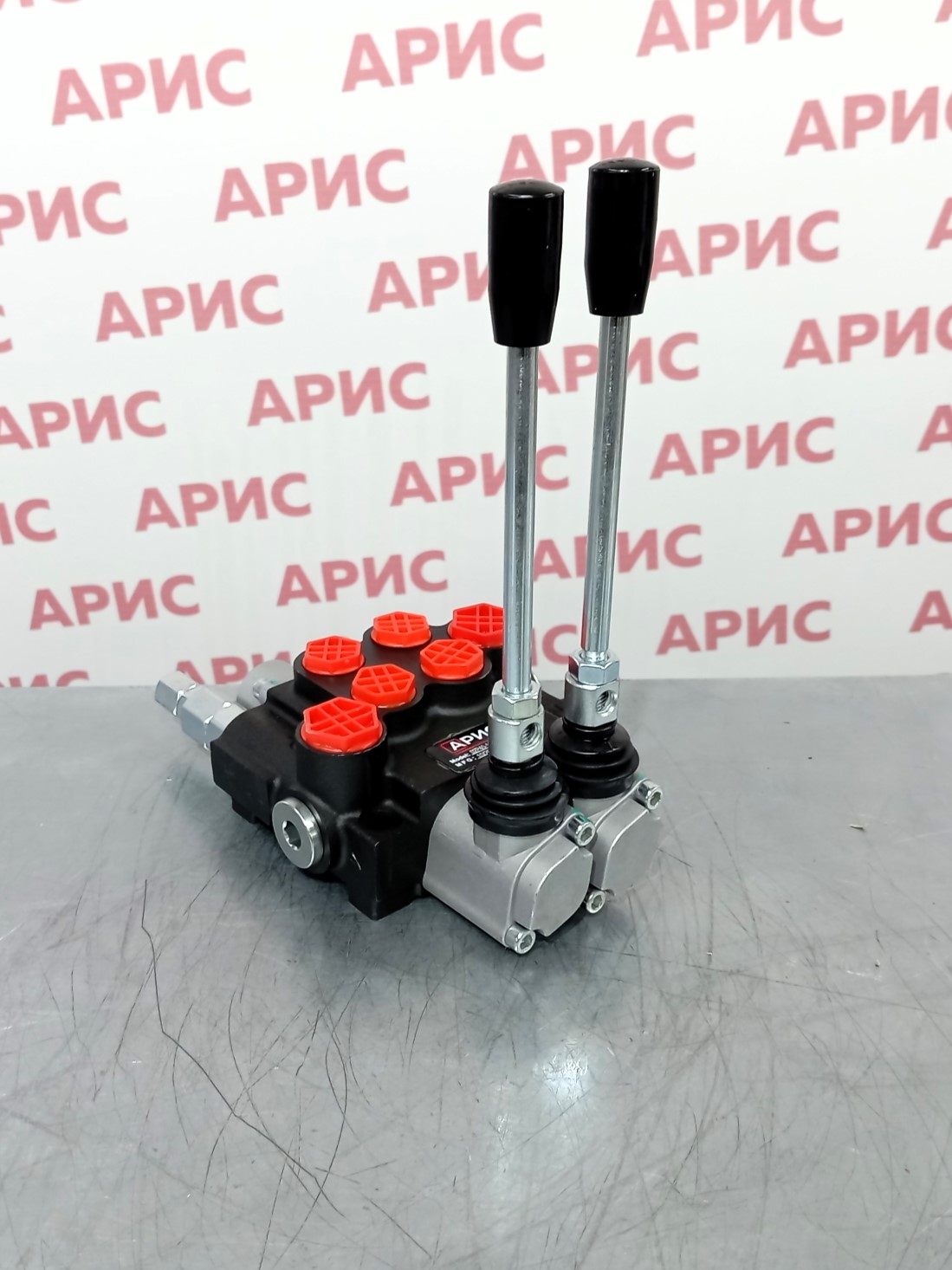

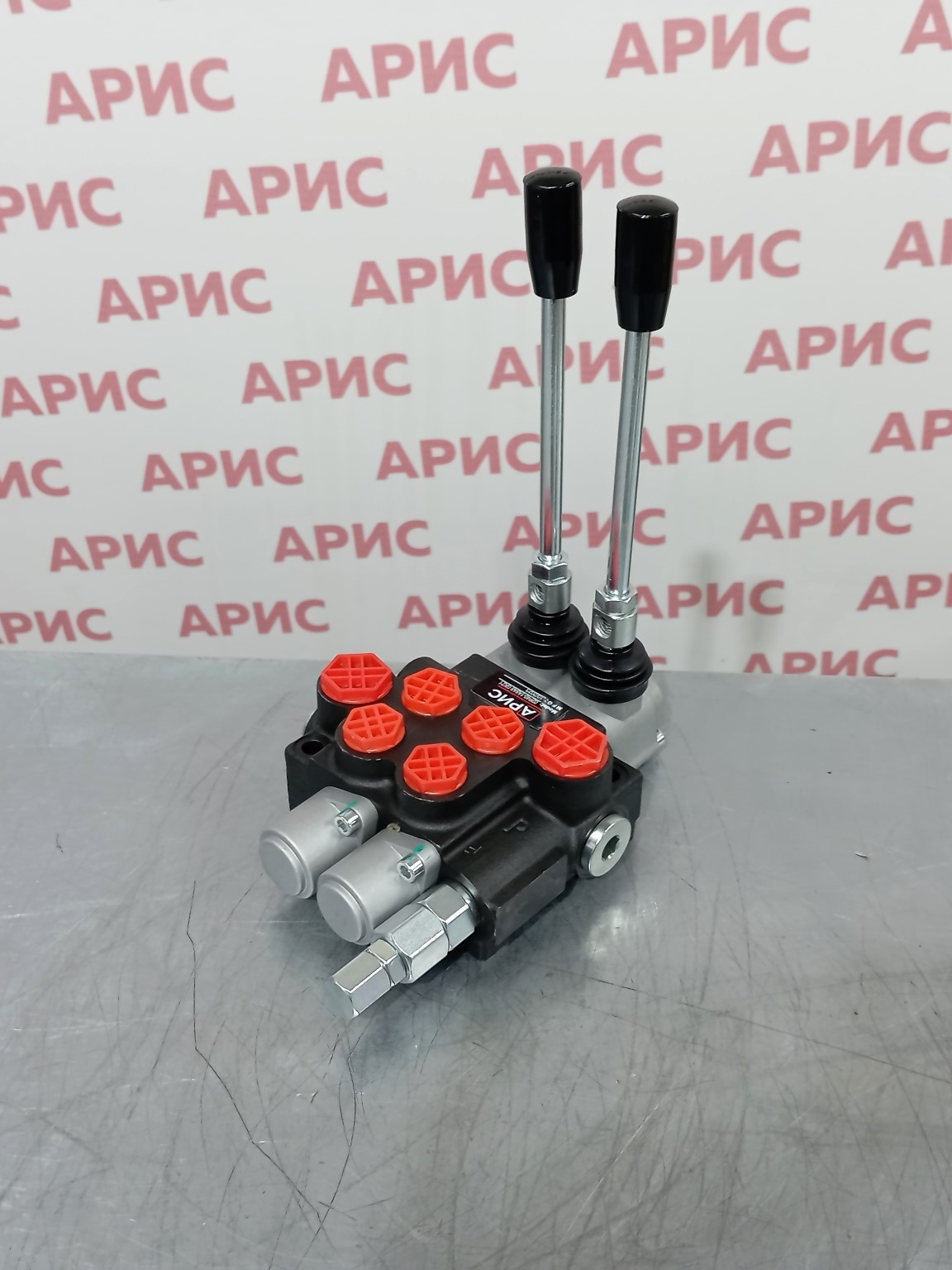

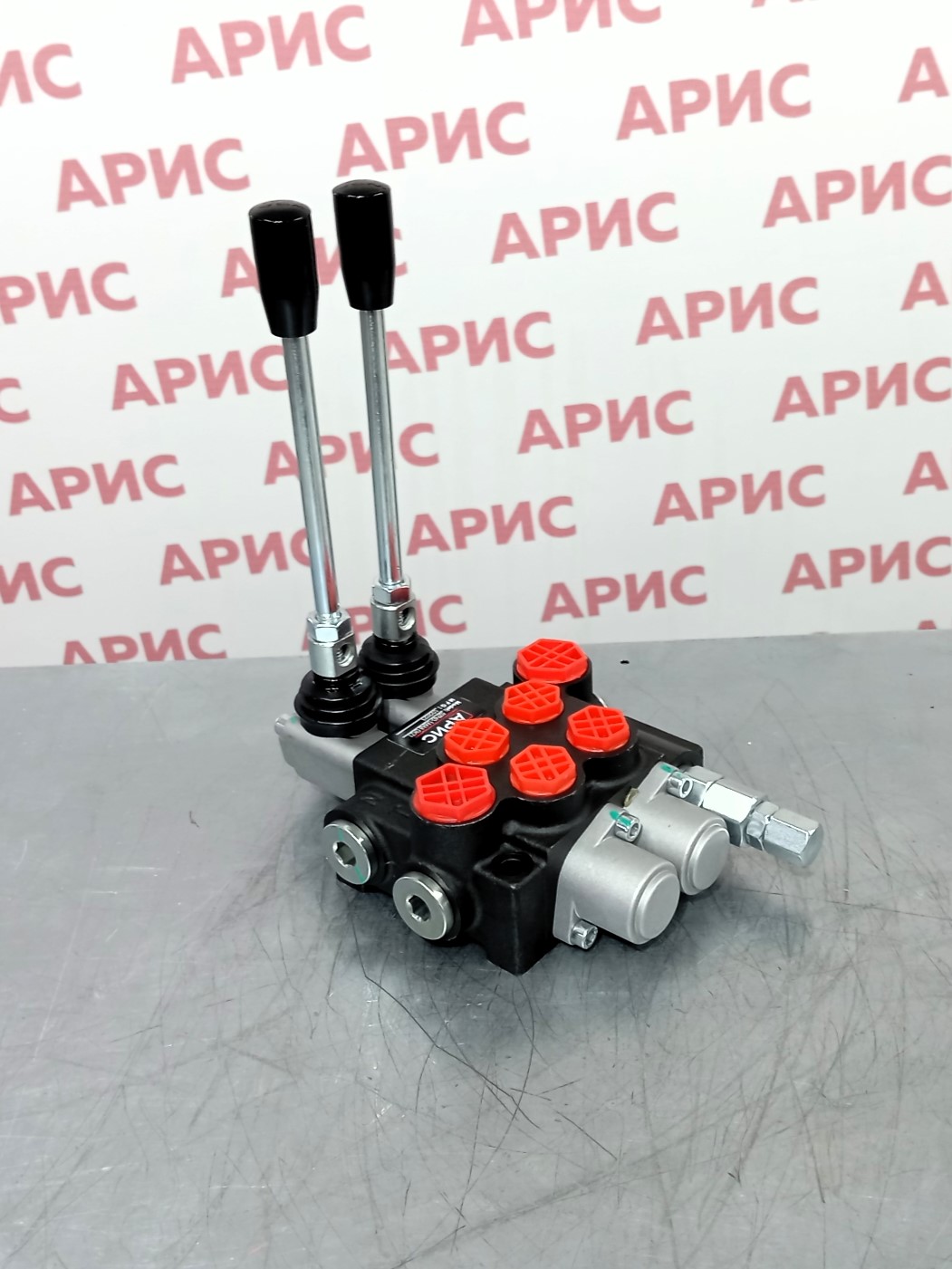

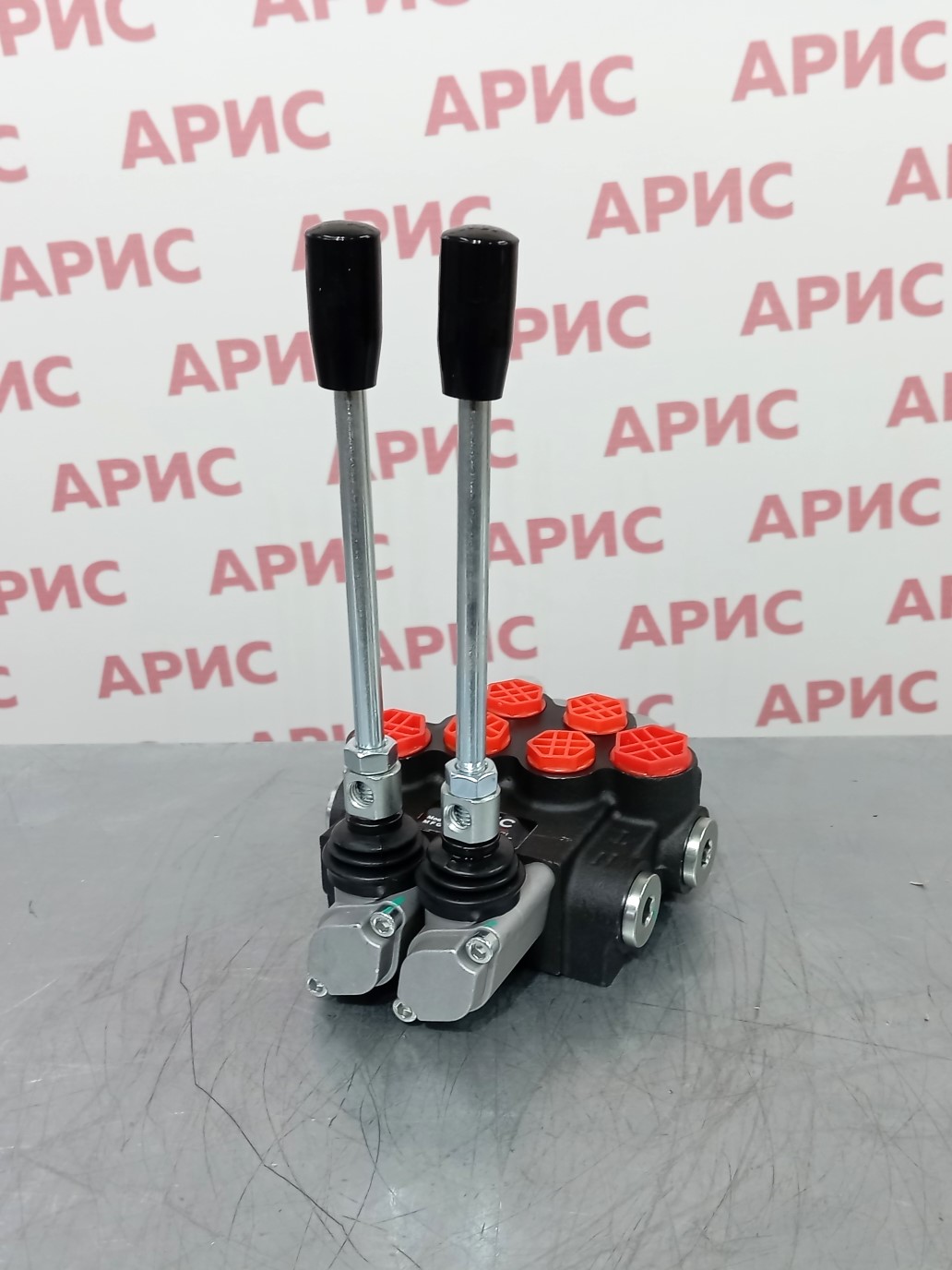

Двухсекционный гидрораспределитель 02Р40-1A8A8 GKZ1 — китайский аналог Р40

Гидрораспределитель 02Р40-1А8А8 GKZ1 китайского производства представляет собой компактное гидравлическое устройство с ручным управлением, предназначенное для точного распределения потоков рабочей жидкости в гидросистемах различного назначения. Это практичное решение для техники, где требуется надежное управление гидравликой при доступной стоимости оборудования.

Техническая информация о модели 02Р40-1А8А8 GKZ1

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Такая конфигурация идеально подходит для оборудования, где оператор напрямую управляет гидравликой через рычаги. Среди широкого ассортимента гидрораспределителей эта модель отличается простотой и надежностью механического управления.

Назначение и область применения

Распределитель предназначен для ручного управления направлением потоков гидравлической жидкости в системах мобильной и стационарной техники. Устройство эффективно работает на тракторах, погрузчиках, манипуляторах, лесозаготовительной технике, подъемных механизмах и другом оборудовании, где требуется прямое механическое управление. Многие эксплуатирующие организации выбирают гидрораспределители на 40 л именно за универсальность применения.

Функциональные особенности и конструкция

Принцип работы и схема подключения

Гидрораспределитель работает по золотниковому принципу с ручным механическим управлением. При перемещении рычага оператором происходит смещение золотника внутри корпуса, который открывает или перекрывает соответствующие каналы для движения рабочей жидкости. В нейтральном положении золотник удерживается пружинным механизмом с фиксацией, что обеспечивает стабильное положение при отсутствии воздействия на рычаг.

Каждая из двух секций работает независимо и позволяет управлять отдельным исполнительным механизмом (гидроцилиндром или гидромотором), обеспечивая:

• Подачу жидкости в прямом направлении (движение штока вперед)
• Подачу жидкости в обратном направлении (движение штока назад)
• Нейтральное положение с блокировкой или свободным сливом

Количество рабочих линий и их назначение

Распределитель имеет классическую четырехлинейную схему подключения на каждую секцию:

• P — линия подачи давления от гидронасоса
• T — линия слива рабочей жидкости в бак
• A и B — две рабочие линии к исполнительному механизму

Такая схема обеспечивает полноценное реверсивное управление гидроприводами с возможностью изменения направления движения. При необходимости более производительного оборудования стоит рассмотреть гидрораспределители китайского производства на 40 л других модификаций.

Особенности конструкции

Золотниковая конструкция гидрораспределителя 02Р40-1А8А8 GKZ1 обеспечивает следующие преимущества:

• Минимальные внутренние утечки благодаря прецизионной обработке золотника и корпуса
• Плавное переключение без рывков и ударов
• Высокая износостойкость трущихся пар
• Простота обслуживания и ремонта
• Возможность работы в широком диапазоне температур

Рычаги управления имеют эргономичную форму и могут быть удлинены для удобства оператора. Конструкция предусматривает возможность установки защитных чехлов на рычаги для работы в условиях повышенной запыленности.

Надежность и ресурс работы

Китайские гидрораспределители серии Р40 производятся на современном оборудовании с многоступенчатым контролем качества. Расчетный ресурс работы составляет не менее 800 000 циклов переключений при соблюдении требований к чистоте рабочей жидкости и регулярном обслуживании. Применение качественных материалов и уплотнений обеспечивает стабильность характеристик на протяжении всего срока эксплуатации.

Применение и совместимость

Рекомендуемые области использования

Гидрораспределитель оптимально подходит для применения в следующих типах техники:

Сельскохозяйственные машины: тракторы различных классов, погрузчики, навесное оборудование (плуги, культиваторы, опрыскиватели), кормораздатчики, прицепная техника.

Строительная техника: экскаваторы-погрузчики, мини-экскаваторы, автокраны малой грузоподъемности, буровые установки, бетономешалки с гидроприводом.

Коммунальная техника: снегоуборочные машины, поливомоечные агрегаты, подметально-уборочная техника, мусоровозы.

Лесозаготовительное оборудование: манипуляторы для погрузки леса, сучкорезные машины, колуны, измельчители.

Промышленное оборудование: гидравлические прессы, подъемные столы, погрузочные платформы, станочное оборудование.

Совместимость с гидравлическими системами

Распределитель совместим с гидросистемами, использующими:

• Шестеренные и аксиально-поршневые насосы производительностью до 40 л/мин
• Гидроцилиндры с диаметром поршня до 80 мм
• Гидромоторы малой и средней мощности
• Стандартные рукава высокого давления с резьбовыми или фланцевыми соединениями

Для техники с повышенными требованиями к надежности также доступны гидрораспределители на 40 л болгарского производства, отличающиеся увеличенным ресурсом работы.

Условия эксплуатации

Для обеспечения долговечной и безотказной работы распределителя необходимо соблюдать следующие требования:

• Использование гидравлического масла вязкостью 20-68 сСт при рабочей температуре
• Чистота рабочей жидкости не ниже класса 19/17/14 по стандарту ISO 4406
• Установка фильтров тонкой очистки (25 мкм) на линии нагнетания
• Защита от попадания абразивных частиц и влаги в гидросистему
• Периодическая проверка состояния уплотнений и затяжки соединений
• Использование рекомендованных типов гидравлических жидкостей

Преимущества и экономическая эффективность

Преимущества перед аналогами

Доступная цена: Китайское производство обеспечивает оптимальное соотношение цены и качества, что позволяет экономить до 40% по сравнению с европейскими аналогами.

Простота управления: Ручное механическое управление не требует электропитания, что повышает надежность в сложных условиях эксплуатации.

Универсальность: Стандартизированные присоединительные размеры обеспечивают совместимость с большинством отечественных и импортных гидросистем.

Ремонтопригодность: Простая конструкция позволяет проводить обслуживание и ремонт в полевых условиях.

Наличие на складе: Широкая номенклатура и постоянное наличие обеспечивают быструю поставку без длительного ожидания.

Для более требовательных применений рекомендуем рассмотреть гидрораспределители серии Z50 из Болгарии, которые обладают расширенными техническими возможностями.

Экономическая эффективность

Применение гидрораспределителя 02Р40-1А8А8 GKZ1 позволяет:

• Снизить затраты на комплектацию или ремонт гидросистем на 35-45% в сравнении с брендовым европейским оборудованием
• Минимизировать время простоя техники за счет доступности запасных частей
• Сократить расходы на эксплуатацию благодаря простоте механического управления
• Упростить складскую логистику при работе с российскими поставщиками
• Обеспечить быструю окупаемость инвестиций в гидравлическое оборудование

Как купить гидрораспределитель в Арис

Для оформления заказа на гидрораспределитель 02Р40-1А8А8 GKZ1 обращайтесь к специалистам компании Арис через страницу контактов. Наши менеджеры предоставят детальную консультацию по техническим характеристикам, помогут подобрать необходимую комплектацию и предложат оптимальные условия поставки с учетом ваших потребностей.

Подробная информация об условиях оплаты и доставки размещена в соответствующем разделе сайта. Мы предлагаем гибкие условия расчета и обеспечиваем оперативную доставку гидравлического оборудования по всей территории России.

Компания Арис — надежный поставщик качественных гидравлических компонентов по выгодным ценам!
