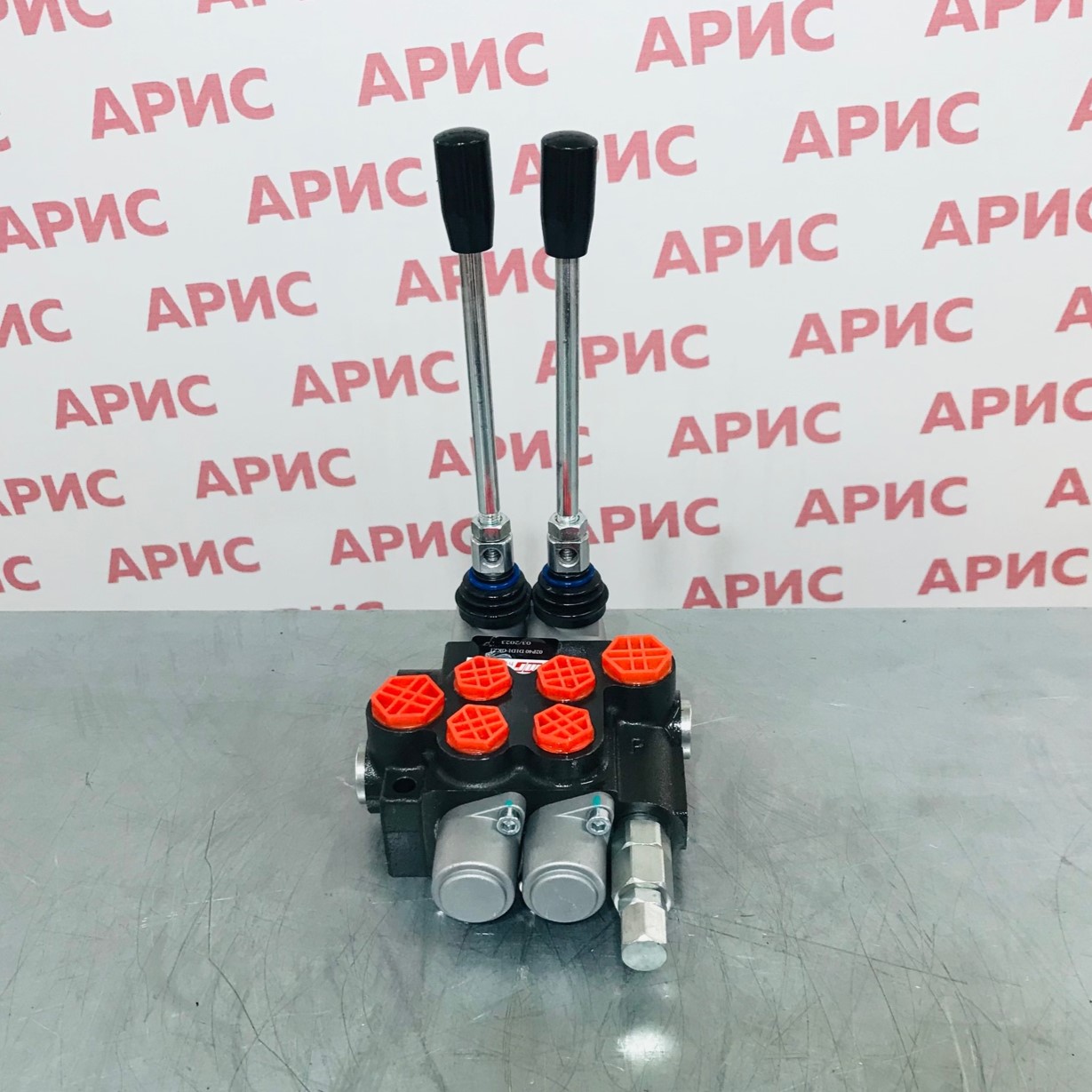

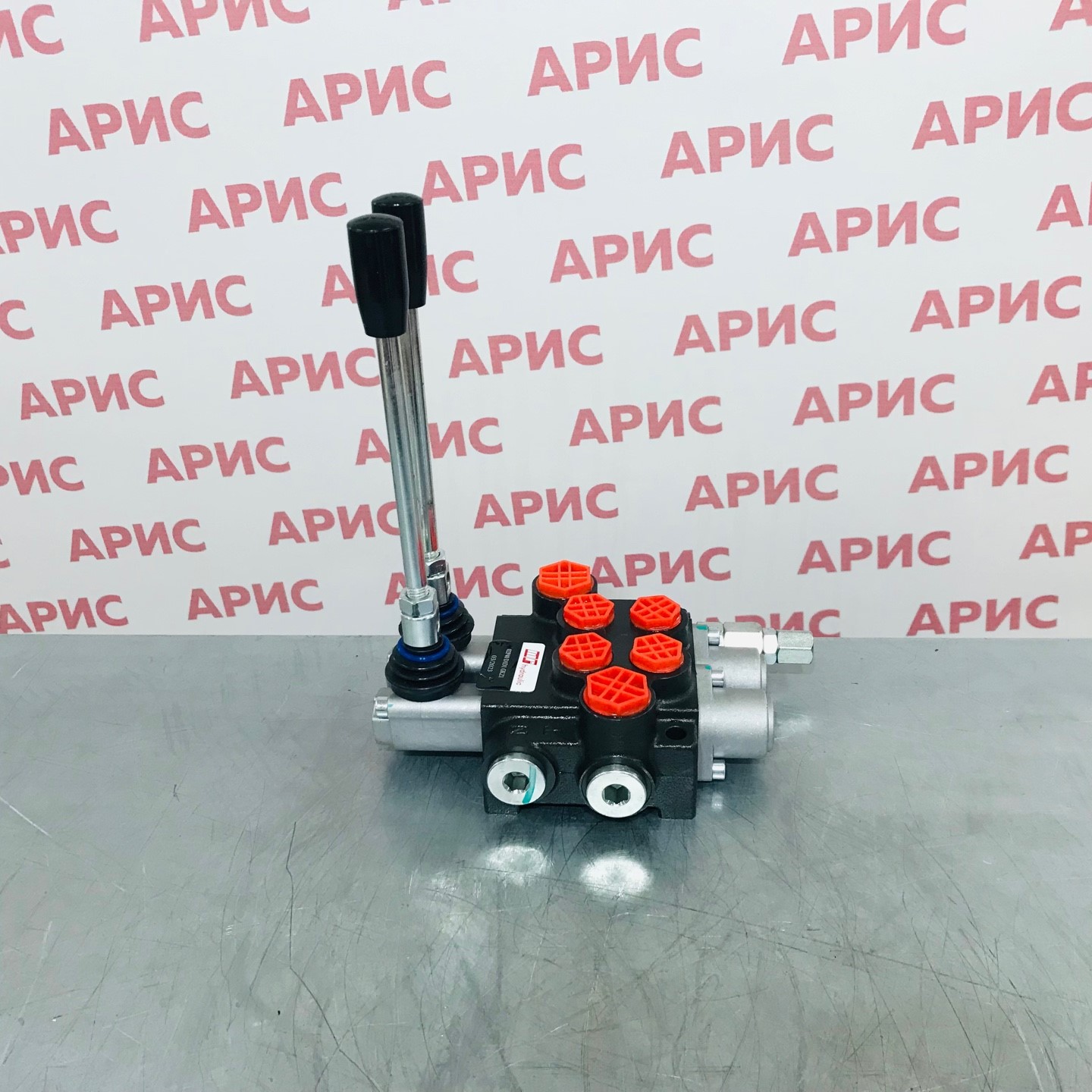

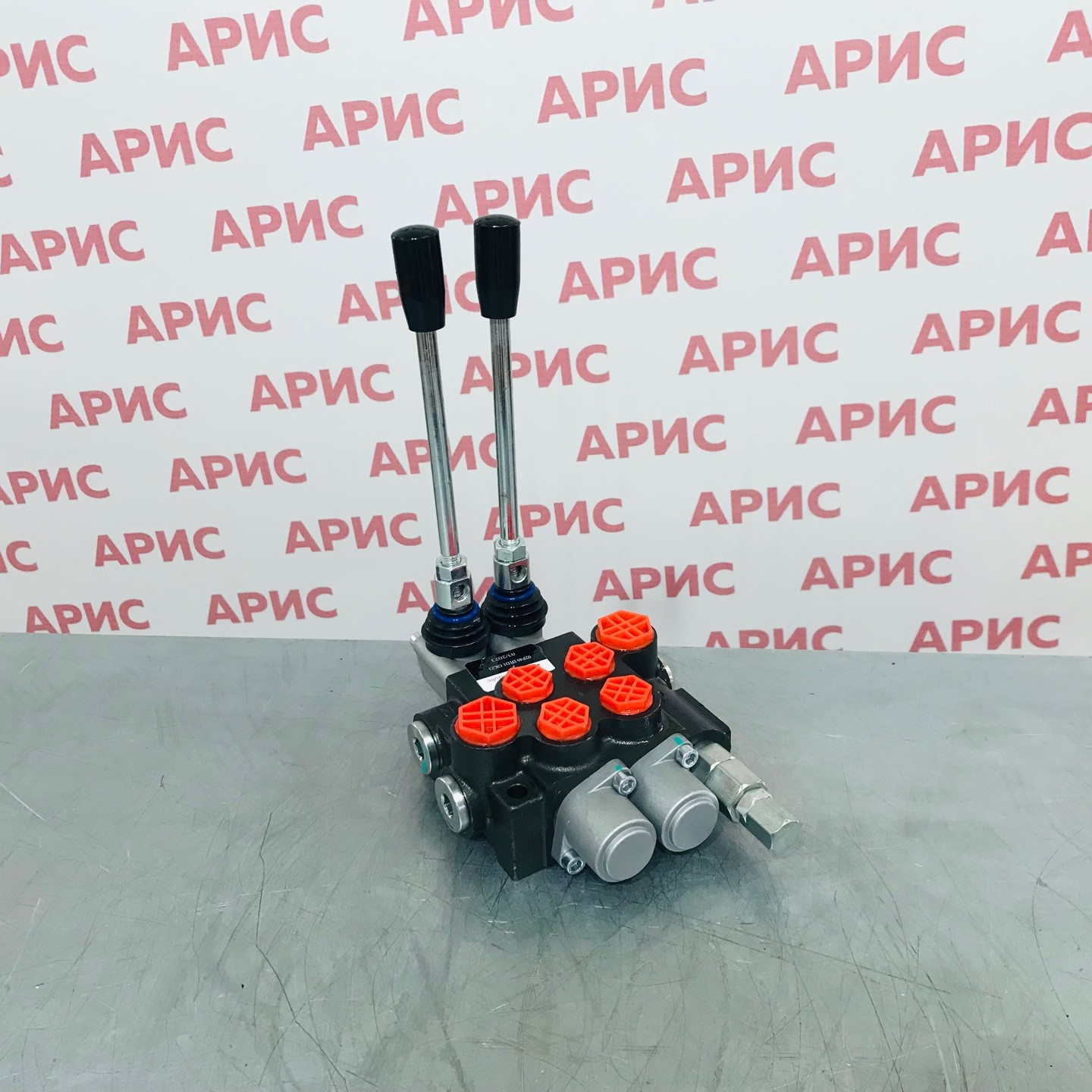

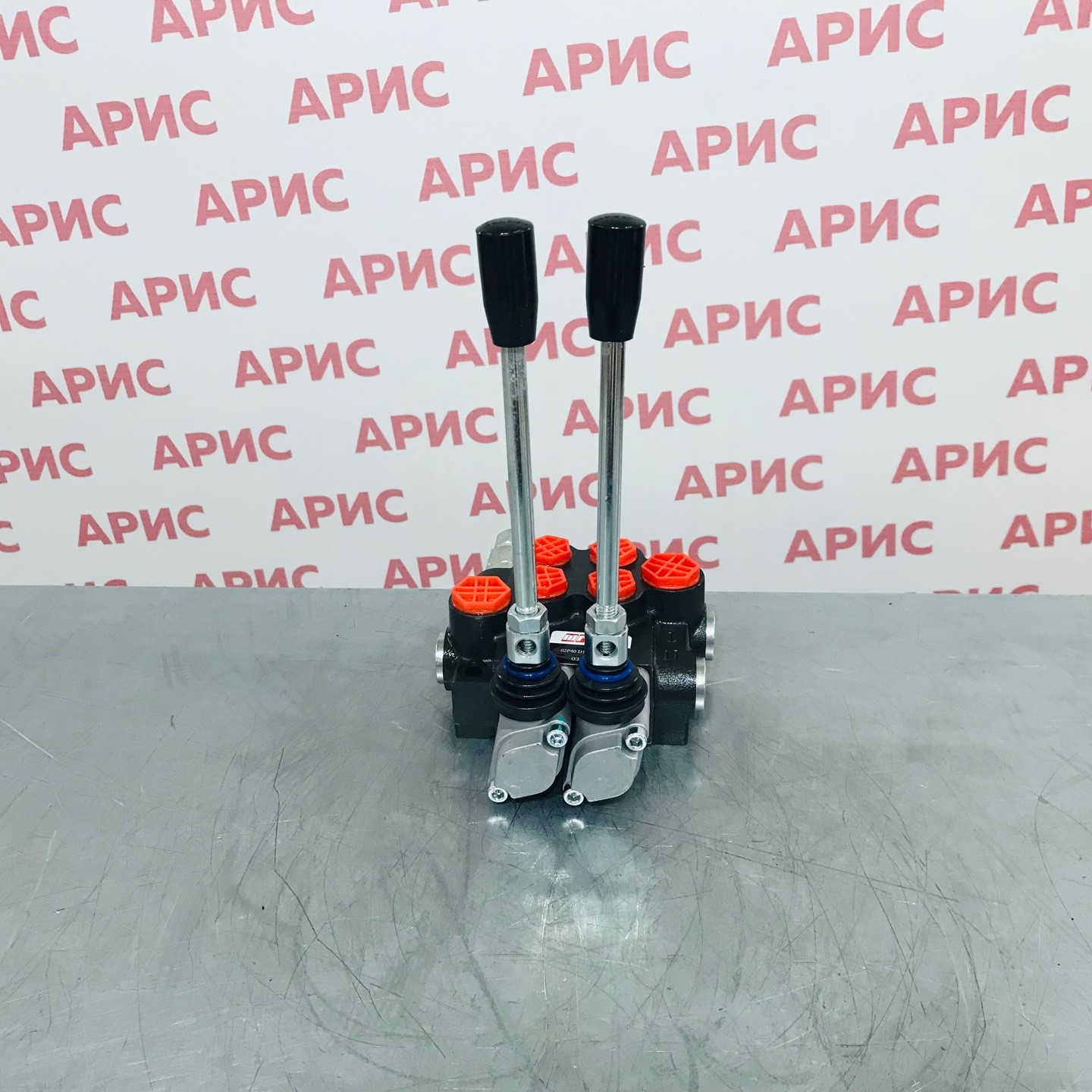

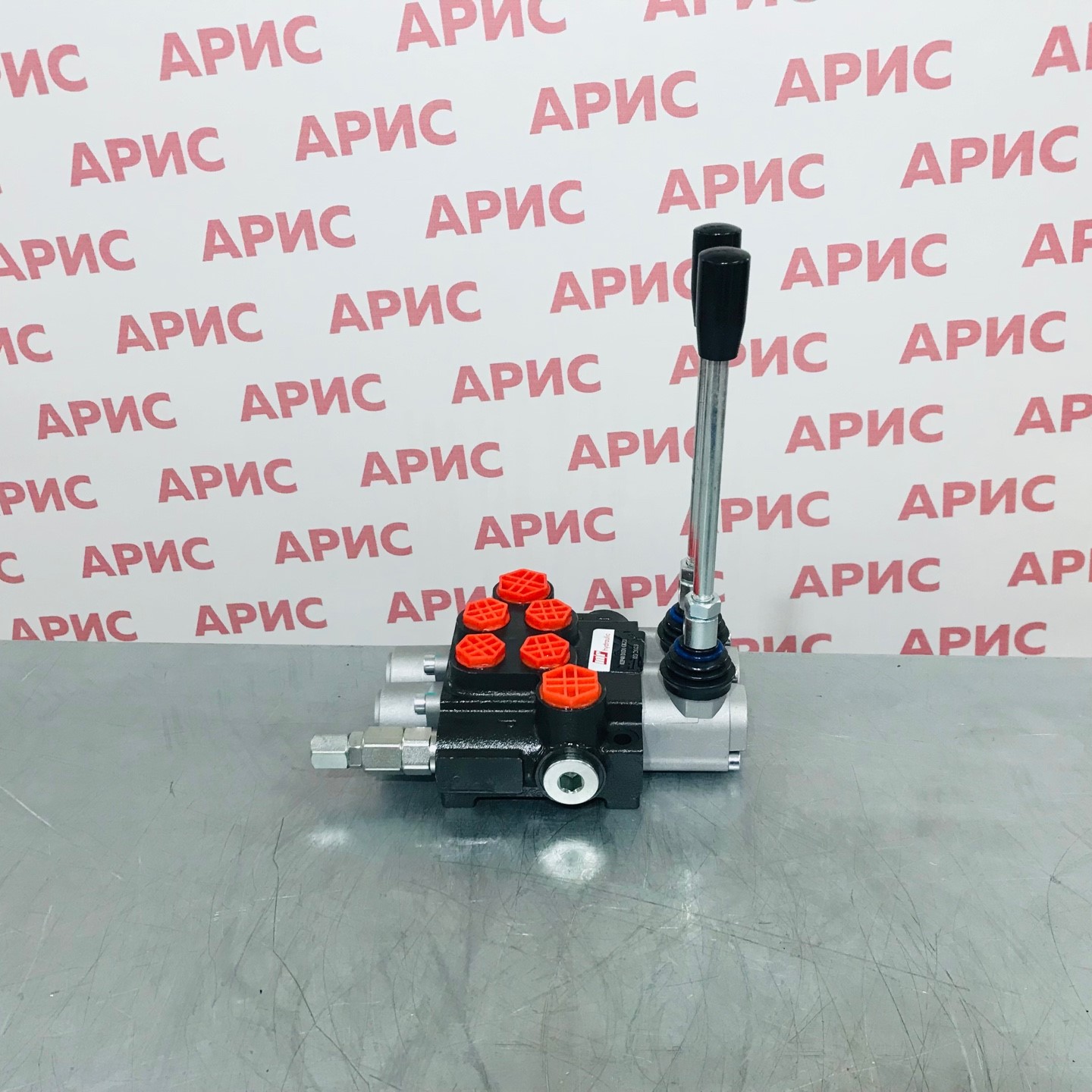

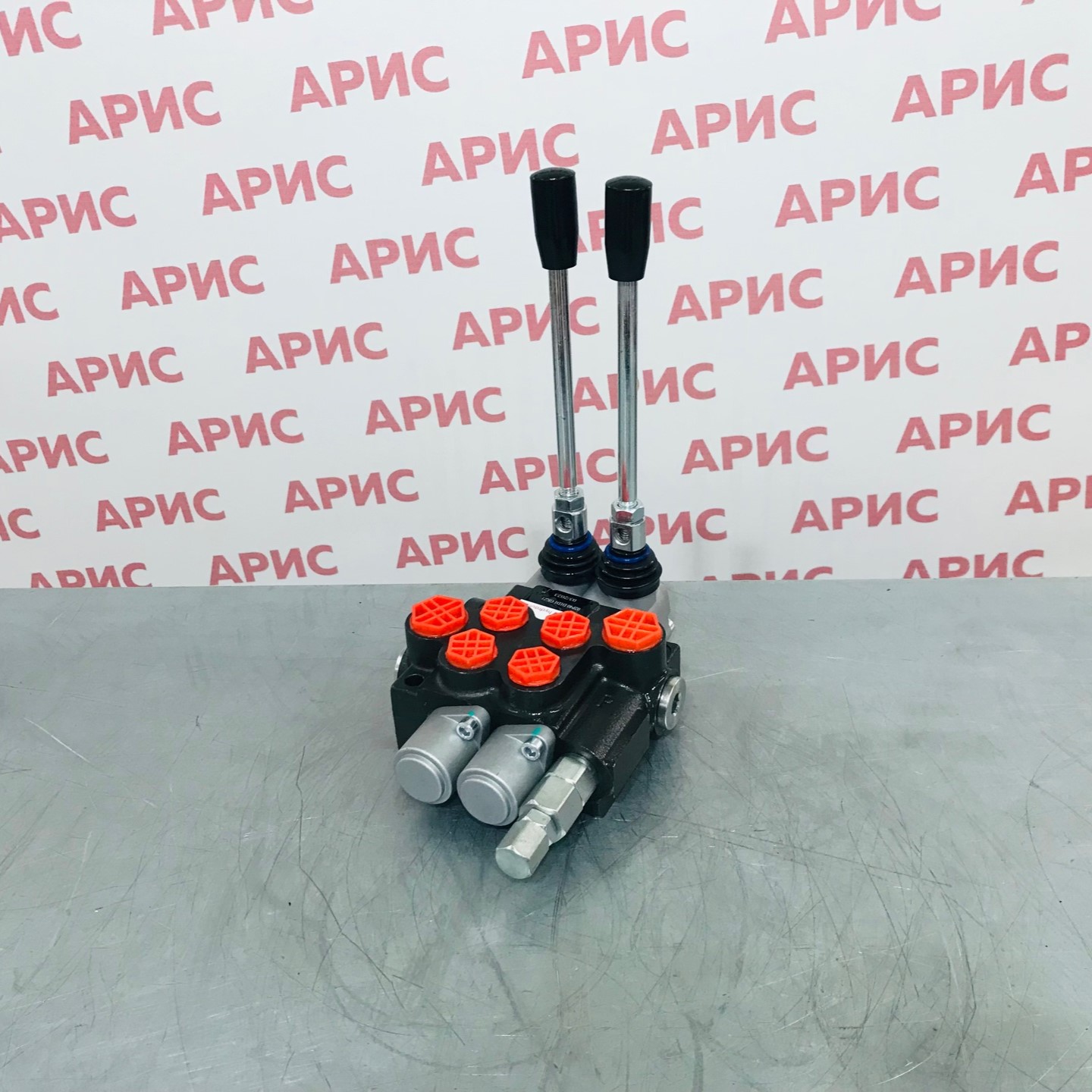

Двухсекционный гидрораспределитель 02Р40-1D1D1 GKZ1 — китайский аналог Р40

Гидрораспределитель 02Р40-1D1D1 GKZ1 КИТАЙ

Техническая информация о гидрораспределителе 02Р40-1D1D1 GKZ1

Гидрораспределитель 02Р40-1D1D1 GKZ1 представляет собой компактное гидравлическое устройство китайского производства из серии P40, специально разработанное для управления потоками рабочей жидкости в гидросистемах с пропускной способностью до 40 л/мин. Данная модель отличается простой конструкцией и высокой надежностью при доступной цене.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности и принцип работы

Схема работы гидрораспределителя 02Р40-1D1D1 GKZ1

Устройство работает по золотниковому принципу с электрогидравлическим управлением. При подаче электрического сигнала 24V DC на соответствующий соленоид, золотник перемещается, открывая определенные гидравлические каналы и обеспечивая требуемое направление потока жидкости к исполнительному механизму.

В нейтральном положении (при отсутствии электрического сигнала) золотник центрируется пружинами, при этом в зависимости от конфигурации может реализовываться схема с закрытым центром, открытым центром или плавающей позицией.

Количество рабочих линий и функциональность

Распределитель имеет четыре основных гидравлических порта:

• P (Pressure) — подвод рабочего давления от насоса
• T (Tank) — слив в гидробак
• A и B — рабочие линии к исполнительному механизму

Дополнительный дренажный порт служит для отвода внутренних утечек и должен быть соединен с баком отдельной линией.

Особенности конструкции

• Золотниковое исполнение с прецизионной подгонкой обеспечивает минимальные внутренние перетечки
• Электромагнитные катушки съемного типа облегчают обслуживание и замену
• Встроенные демпфирующие элементы снижают гидравлические удары при переключении
• Возможность установки ручного аварийного управления
• Защита от перегрузки соленоидов
• Ресурс работы: не менее 1 000 000 циклов переключений

Возможности регулировки потока

Базовая комплектация не предусматривает регулировку потока, однако распределитель совместим с дополнительными модулями:

• Дросселями для плавной регулировки скорости
• Обратными клапанами с дросселями для одностороннего регулирования
• Предохранительными клапанами для защиты линий

Применение и совместимость с гидросистемами

Распределитель полностью совместим с гидравлическими системами, работающими на минеральном масле в диапазоне давлений до 315 бар. Компактные размеры и электрогидравлическое управление делают его идеальным выбором для:

• Строительной техники: мини-экскаваторы, малогабаритные погрузчики, буровые установки, подъемники
• Коммунальных машин: снегоуборочная техника, дорожная техника, уборочные машины
• Сельскохозяйственного оборудования: малая механизация, навесное оборудование, кормораздатчики
• Промышленного оборудования: станки, прессы, упаковочные машины, робототехника
• Специальной техники: автовышки, манипуляторы, гидравлические подъемные системы

Условия эксплуатации

Для обеспечения надежной и долговечной работы необходимо соблюдать следующие условия:

• Класс чистоты рабочей жидкости не ниже ISO 4406: 20/18/15
• Регулярная замена фильтрующих элементов (тонкость фильтрации 10-25 мкм)
• Контроль температурного режима масла
• Защита электрических разъемов от влаги и загрязнений
• Соблюдение максимальных значений давления и расхода
• Периодическая проверка затяжки крепежных элементов
• Использование рекомендованных сортов гидравлического масла

Преимущества и коммерческие условия

Преимущества перед аналогами

1. Компактные размеры — типоразмер 02 позволяет установку в условиях ограниченного пространства
2. Электрогидравлическое управление — возможность дистанционного управления и интеграции в автоматизированные системы
3. Простота монтажа — стандартизованные присоединительные размеры обеспечивают взаимозаменяемость
4. Экономичная цена — китайское производство при европейском качестве
5. Высокая степень защиты — класс IP65 позволяет работу в тяжелых условиях
6. Доступность запчастей — ремкомплекты и электромагнитные катушки всегда в наличии

Экономическая эффективность

Использование гидрораспределителя 02Р40-1D1D1 GKZ1 позволяет значительно снизить затраты на модернизацию или ремонт гидравлического оборудования. Стоимость изделия в 2-3 раза ниже европейских аналогов при сопоставимых технических характеристиках и надежности. Длительный межремонтный период и низкие эксплуатационные расходы обеспечивают быструю окупаемость инвестиций.

Условия поставки в магазине Арис

Мы предлагаем гибкие условия сотрудничества:

• Официальная гарантия производителя 12 месяцев
• Комплексные поставки гидравлических компонентов
• Техническая поддержка и консультации по подбору
• Индивидуальный подход к корпоративным клиентам
• Скидки при оптовых закупках

Подробную информацию об оплате и вариантах доставки вы можете узнать на нашем сайте или у менеджеров.

Как купить гидрораспределитель

Для приобретения гидрораспределителя 02Р40-1D1D1 GKZ1 вы можете:

• Оформить заказ через корзину на сайте магазина Арис
• Связаться с нашими специалистами для получения технической консультации
• Получить коммерческое предложение на комплексную поставку гидрооборудования
• Заказать услугу подбора аналогов и комплектующих

Мы гарантируем качество продукции, оперативную отгрузку со склада и профессиональную техническую поддержку на всех этапах сотрудничества. В ассортименте магазина представлен полный спектр гидравлических компонентов для любых задач.
