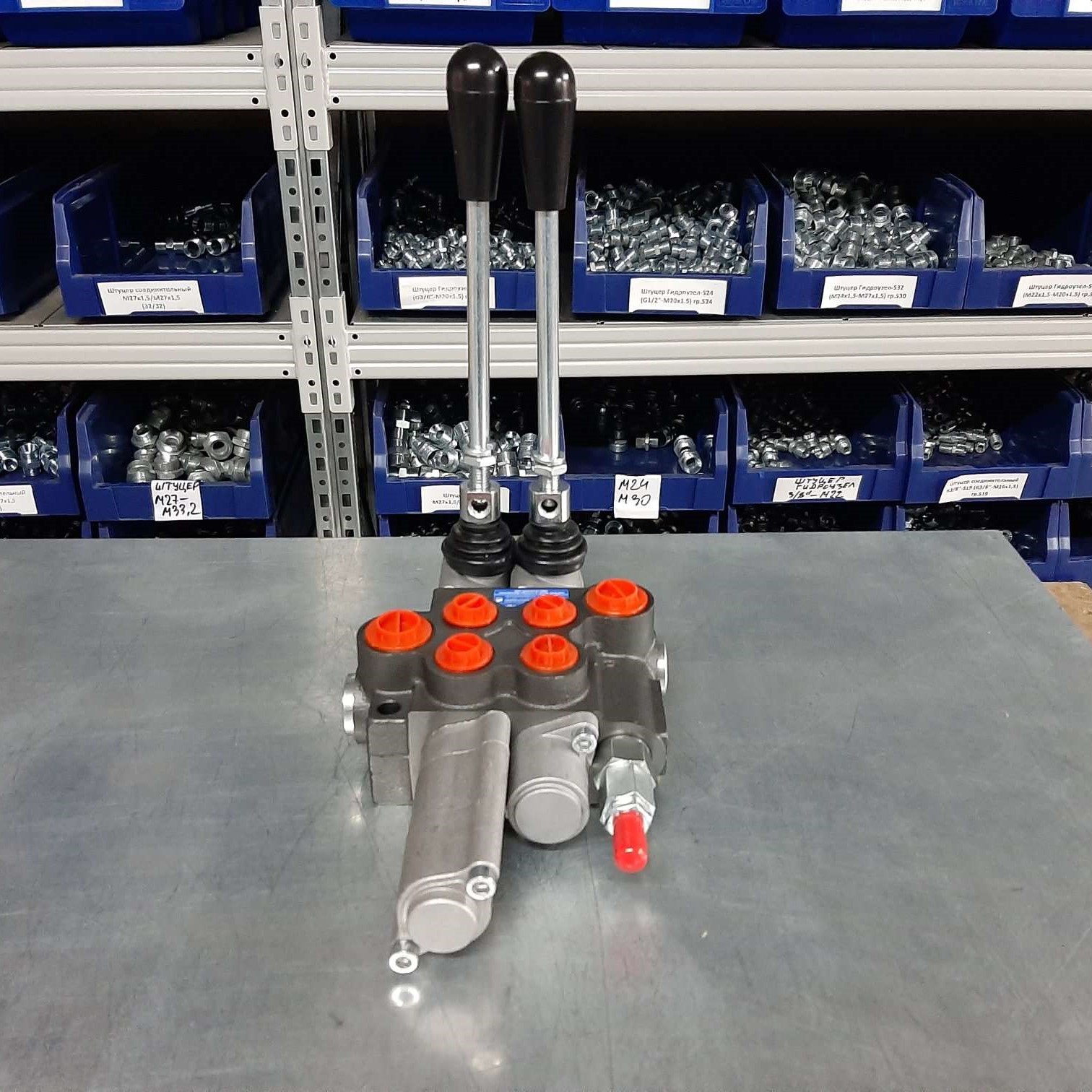

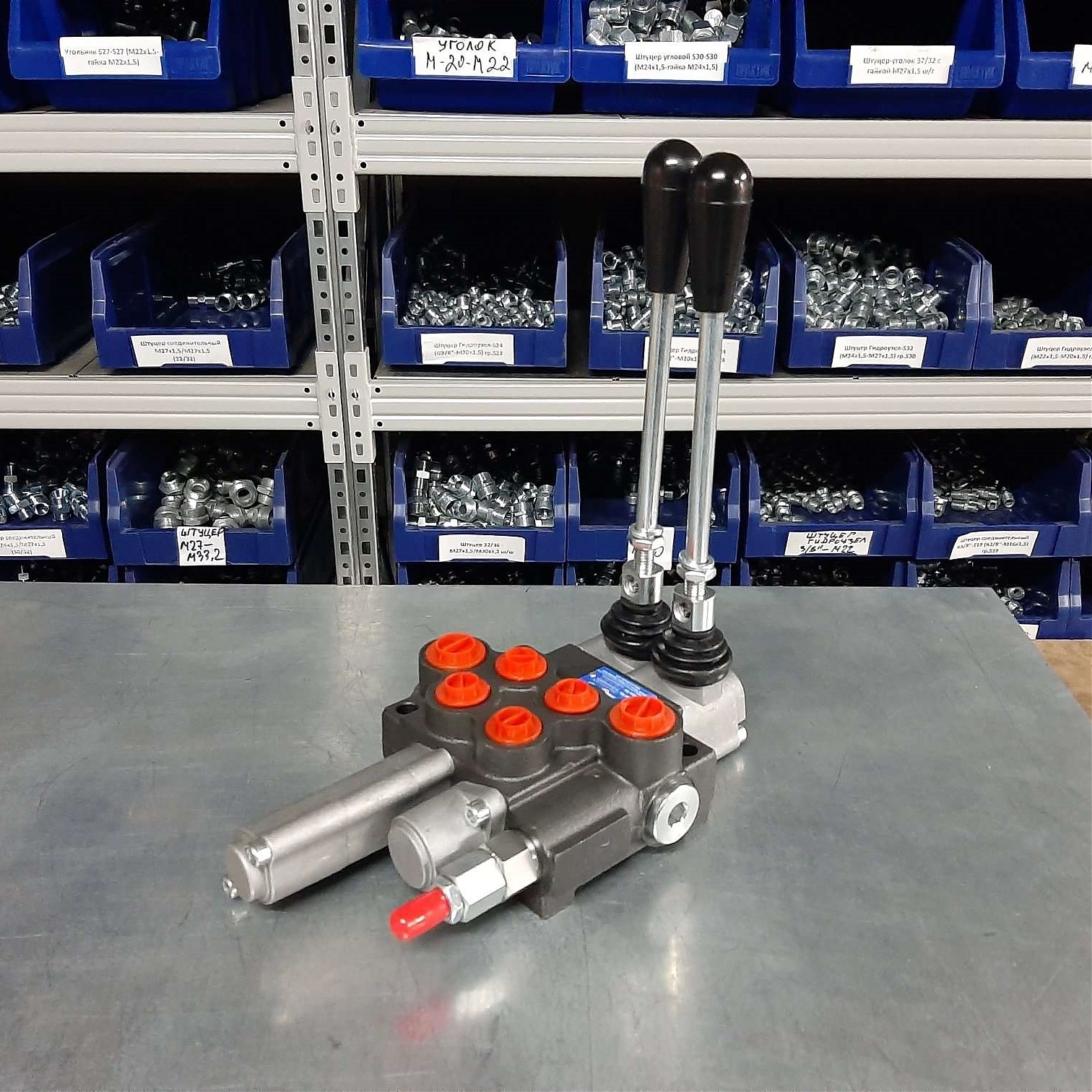

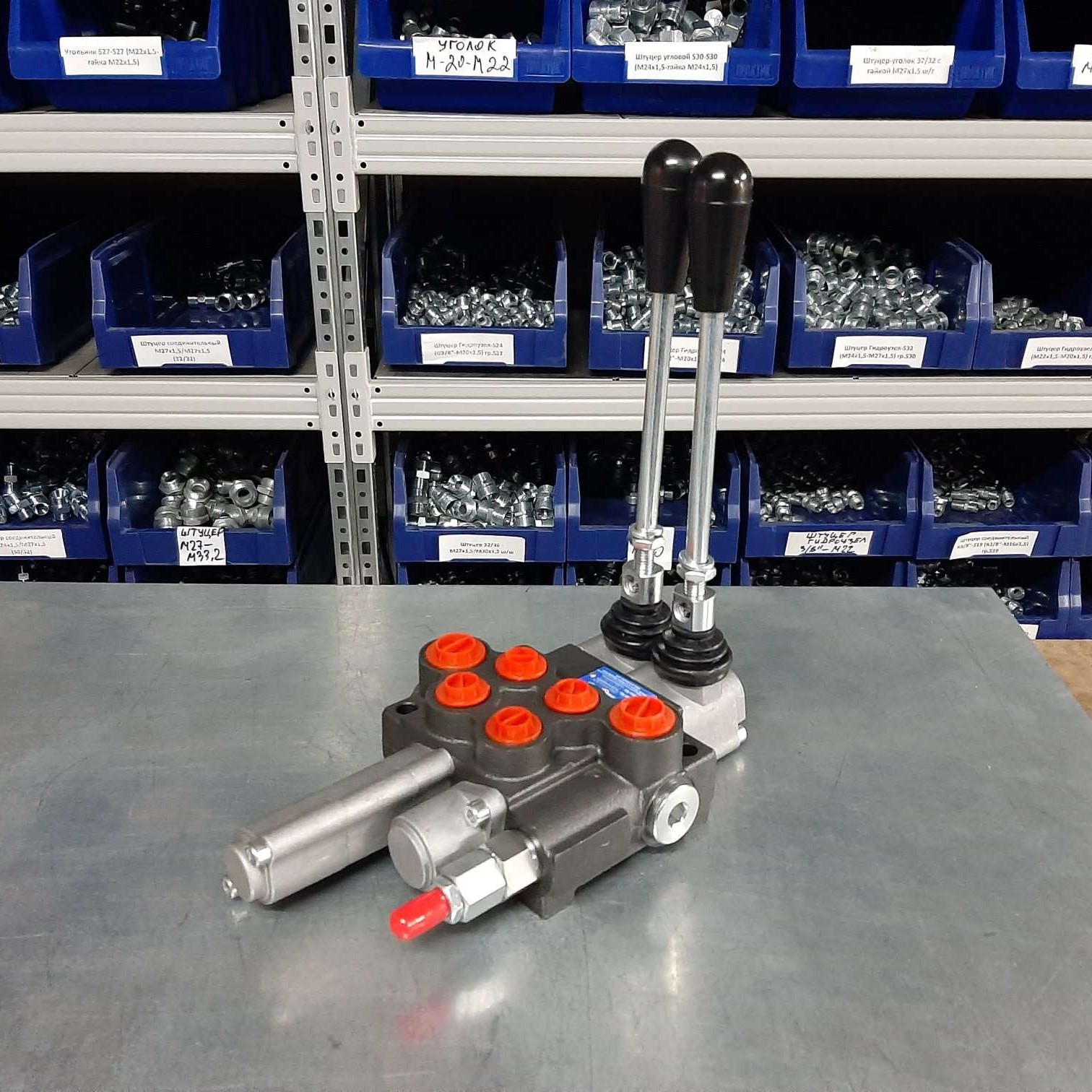

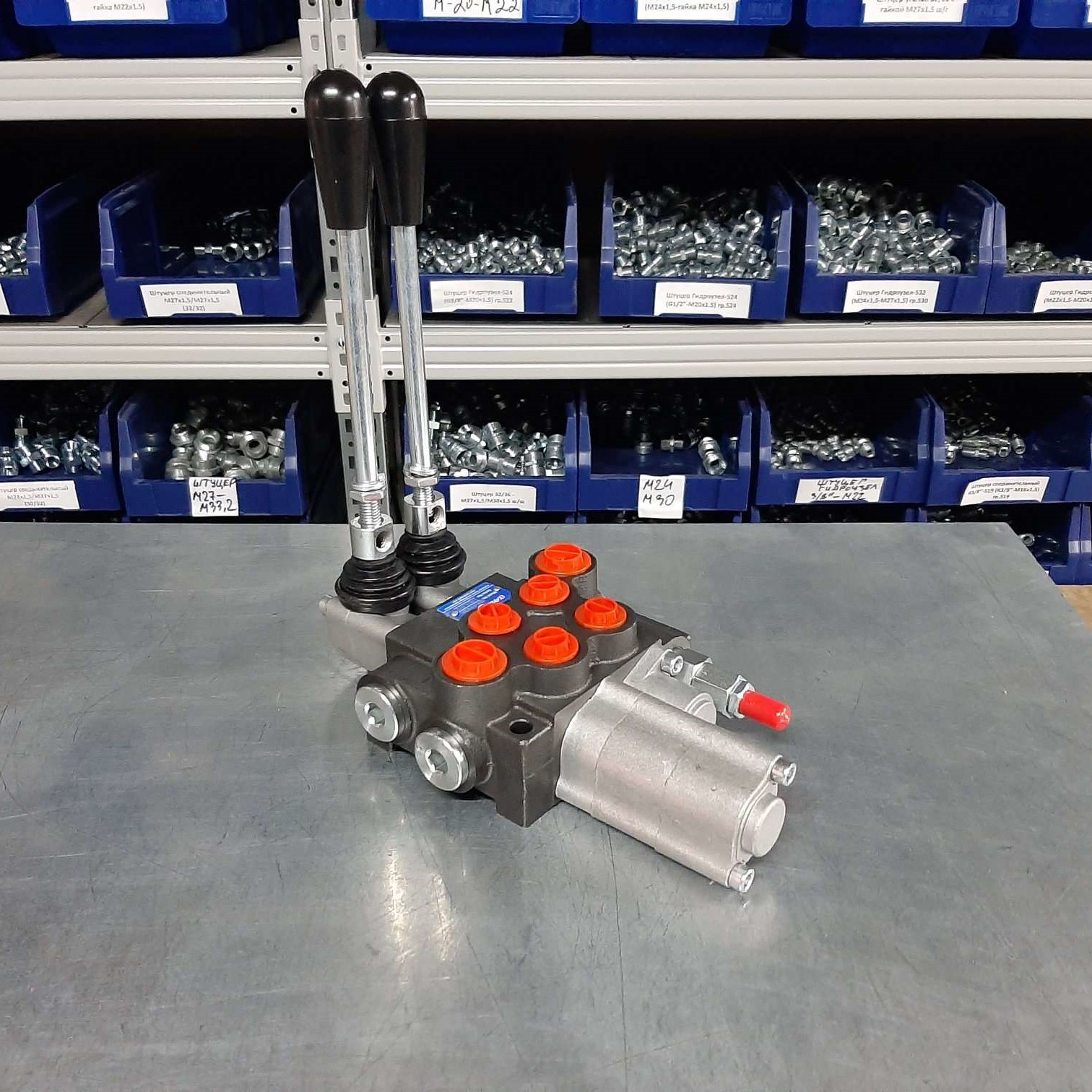

Двухсекционный гидрораспределитель 02Р40-1K16A8 GKZ1 — китайский аналог Р40

Гидрораспределитель 02Р40-1К16A8 GKZ1 китайского производства представляет собой двухсекционное устройство с комбинированным типом управления для эффективного распределения потоков рабочей жидкости в сложных гидравлических системах. Эта модель серии P40 с пропускной способностью 40 л/мин на секцию сочетает механическое и электромагнитное управление, обеспечивая максимальную гибкость при проектировании гидросистем.

Техническая информация о гидрораспределителе 02Р40-1К16A8 GKZ1

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

При выборе гидравлического оборудования для специализированной техники важно учитывать не только технические параметры, но и тип управления. В нашем каталоге представлены различные варианты конфигураций для любых задач.

Назначение и область применения

Двухсекционный гидрораспределитель 02Р40-1К16A8 GKZ1 КИТАЙ предназначен для управления двумя независимыми гидравлическими контурами с разными типами управления. Первая секция с ручным управлением идеально подходит для основных рабочих функций, требующих непосредственного контроля оператора, в то время как вторая секция с электромагнитным управлением используется для автоматизированных или дистанционных операций.

Функциональные особенности и конструкция

Принцип работы и схема подключения

Распределитель работает по золотниковому принципу с комбинированным управлением. Первая секция управляется механически через рычаг – оператор вручную перемещает золотник, открывая соответствующие каналы. Вторая секция активируется электромагнитом – при подаче напряжения соленоид перемещает золотник автоматически.

Такая комбинированная схема особенно эффективна в мобильной технике, где часть функций требует прямого управления оператором (например, работа основного ковша экскаватора), а другие могут быть автоматизированы (например, стабилизаторы или дополнительное навесное оборудование).

Если вам необходимы решения для гидросистем с высокой производительностью, рекомендуем ознакомиться с китайскими моделями различных конфигураций в нашем ассортименте.

Рабочие линии и их назначение

Устройство имеет следующие подключения:

• P – общая линия давления (подключение от гидронасоса)
• T – общая сливная линия (возврат рабочей жидкости в бак)
• A1, B1 – рабочие линии первой секции (механическое управление)
• A2, B2 – рабочие линии второй секции (электромагнитное управление)

Общие линии питания и слива упрощают монтаж и снижают количество гидравлических соединений, что повышает надежность системы и облегчает обслуживание.

Особенности конструкции

Золотниковая конструкция обеспечивает:

• Плавное переключение потоков в механической секции
• Быстрое срабатывание электромагнитной секции
• Минимальные внутренние утечки рабочей жидкости
• Возможность установки дополнительных предохранительных клапанов
• Модульность конструкции для расширения функционала

Корпус распределителя выполнен с высокой точностью механической обработки, что гарантирует герметичность соединений и стабильность характеристик на протяжении всего срока службы. Для применений с повышенными требованиями к долговечности также стоит рассмотреть болгарские аналоги, представленные в каталоге.

Возможности регулировки потока

Конструкция позволяет установить регулируемые дроссели на каждую секцию для точной настройки скорости движения исполнительных механизмов. Это особенно важно при работе с разноскоростными операциями, когда требуется плавное движение одного механизма и быстрое срабатывание другого.

Надежность и ресурс работы

При соблюдении условий эксплуатации и регулярном обслуживании ресурс работы составляет:

• Механическая секция: не менее 10000 моточасов
• Электромагнитная секция: не менее 8000 моточасов или 1 миллион циклов срабатывания
• Уплотнения: рекомендуется замена каждые 2000-3000 моточасов в зависимости от условий эксплуатации

Изделие прошло испытания на устойчивость к вибрации, температурным перепадам и циклическим нагрузкам.

Применение в гидравлических системах

Совместимость и интеграция

Гидрораспределитель 02Р40-1К16A8 GKZ1 КИТАЙ совместим с гидравлическими системами, работающими на минеральных маслах вязкостью 20-80 сСт при температуре 40°C. Также возможно применение синтетических и биоразлагаемых гидравлических жидкостей после консультации со специалистами.

Стандартные присоединительные размеры и универсальная схема подключения обеспечивают простую интеграцию в существующие гидросистемы или использование при создании новых комплексов.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы-погрузчики с комбинированным управлением
• Автокраны с ручным управлением стрелой и автоматическими стабилизаторами
• Буровые установки
• Манипуляторы и погрузчики

Промышленное оборудование:

• Прессы с ручным и автоматическим циклом работы
• Металлообрабатывающие станки
• Упаковочные линии
• Подъемно-транспортные системы

Сельскохозяйственная техника:

• Тракторы с навесным оборудованием
• Комбайны с несколькими рабочими органами
• Кормоуборочная техника
• Погрузчики сельскохозяйственного назначения

Коммунальная техника:

• Снегоуборочные машины
• Подметально-уборочное оборудование
• Коммунальные погрузчики

Условия эксплуатации

Для обеспечения надежной работы и долговечности необходимо соблюдать следующие условия:

• Использовать чистое гидравлическое масло с фильтрацией не хуже 25 мкм
• Не превышать максимальное рабочее давление в системе
• Обеспечить стабильное напряжение питания электромагнита (допустимое отклонение ±10%)
• Защитить электрические соединения от влаги и загрязнений
• Избегать гидроударов и резких скачков давления
• Проводить регулярное техническое обслуживание согласно графику
• Периодически проверять затяжку резьбовых соединений

Коммерческие преимущества

Преимущества перед аналогами

Комбинированное управление:

• Гибкость в распределении функций между ручным и автоматическим режимами
• Снижение количества необходимых компонентов в системе
• Повышение надежности за счет дублирования типов управления

По сравнению с европейскими производителями:

• Стоимость ниже на 55-75% при сопоставимом качестве
• Быстрая доступность запасных частей
• Короткие сроки поставки
• Простота в обслуживании и ремонте

По сравнению с другими азиатскими производителями:

• Улучшенное качество сборки и механической обработки
• Надежные электромагниты с увеличенным ресурсом
• Стабильность характеристик при колебаниях температуры
• Полная комплектация документацией

Экономическая эффективность

Использование комбинированного распределителя обеспечивает:

• Снижение общей стоимости гидравлической системы на 20-30%
• Экономию времени и средств на монтаж
• Уменьшение количества гидравлических и электрических соединений
• Снижение веса и габаритов гидросистемы
• Упрощение схемы управления
• Минимальные эксплуатационные расходы

Экономический эффект достигается уже в первые месяцы эксплуатации за счет сокращения времени простоев, удобства обслуживания и универсальности применения.

Как купить гидрораспределитель 02Р40-1К16A8 GKZ1

Для приобретения гидрораспределителя 02Р40-1К16A8 GKZ1 КИТАЙ свяжитесь со специалистами магазина «Арис» через страницу контактов. Наши технические консультанты помогут подобрать оптимальную конфигурацию под ваши задачи, уточнят параметры электромагнита (12V или 24V), проконсультируют по вопросам монтажа и интеграции в существующую гидросистему.

Подробная информация о доступных способах оплаты и условиях доставки представлена на соответствующей странице сайта. Мы предлагаем различные варианты оплаты и обеспечиваем оперативную доставку по всей России надежными транспортными компаниями.

Магазин «Арис» гарантирует подлинность всей продукции, предоставляет полный комплект технической документации, электрические схемы подключения и обеспечивает гарантийное обслуживание на все поставляемое гидравлическое оборудование.
