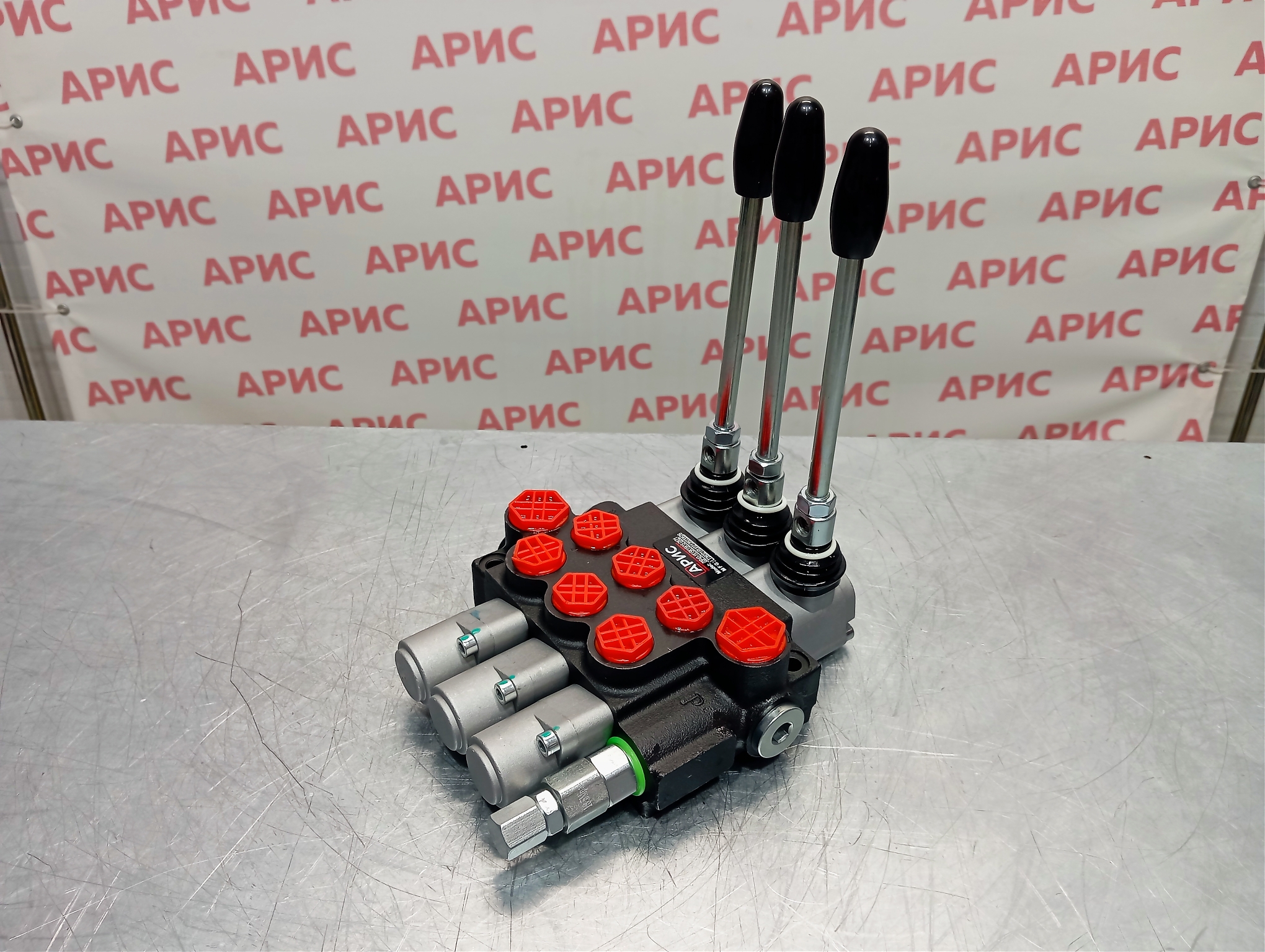

Гидрораспределитель 03Р40-1К15К15К15 GKZ1 КИТАЙ

Гидрораспределитель 03Р40-1К15К15К15 GKZ1 КИТАЙ - трёхсекционный моноблок с ручным управлением

Техническая информация о гидрораспределителе 03Р40-1К15К15К15 GKZ1

Гидрораспределитель 03Р40-1К15К15К15 GKZ1 производства Китай представляет собой компактный трёхсекционный моноблок серии Р40 с ручным управлением всеми секциями. Устройство разработано для надежного управления несколькими гидравлическими контурами на мобильной и стационарной технике среднего класса. Компания Арис предлагает широкий выбор гидравлического оборудования для комплектации различных типов техники и промышленных установок.

Трёхсекционная конфигурация является оптимальным решением для техники с несколькими независимыми гидравлическими функциями. Для сравнения различных вариантов рекомендуем ознакомиться с ассортиментом моделей производительностью 40 л/мин в нашем каталоге.

Назначение и область применения трёхсекционного моноблока

Данный гидрораспределитель предназначен для техники малого и среднего класса, где требуется управление тремя независимыми гидравлическими контурами. Ручное управление обеспечивает точный контроль оператора над всеми функциями, высокую надежность и простоту эксплуатации без необходимости в дополнительных системах управления.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности гидрораспределителя 03Р40-1К15К15К15 GKZ1

Принцип работы ручного управления

Гидрораспределитель 03Р40-1К15К15К15 GKZ1 КИТАЙ работает по принципу механического перемещения золотников с помощью рукояток управления. Входная секция (1) принимает рабочий поток от гидронасоса через порт P и распределяет его по всем трём рабочим секциям через внутренние каналы.

Каждая секция К15 управляется отдельной рукояткой. Оператор механически перемещает рукоятку, которая через систему рычагов воздействует на золотник внутри корпуса. Золотник изменяет конфигурацию гидравлических каналов, направляя поток к портам A или B в зависимости от положения рукоятки.

Схема золотника типа 15 обычно предусматривает закрытый центр в нейтральной позиции, что обеспечивает фиксацию положения гидроцилиндров при отпущенной рукоятке и предотвращает самопроизвольное движение под действием внешней нагрузки. Среди альтернативных решений обратите внимание на китайские гидрораспределители 40 л/мин различных конфигураций.

Схема подключения и назначение портов

Входная секция:

• Порт P (Pressure) - подключение напорной магистрали от гидронасоса
• Порт T (Tank) - подключение сливной линии в гидравлический бак
• Внутренние проходные каналы для последовательного питания всех секций

Каждая рабочая секция К15:

• Порт A - первая рабочая линия к гидроцилиндру или гидромотору
• Порт B - вторая рабочая линия к гидроцилиндру или гидромотору
• Рукоятка управления с тремя фиксированными позициями
• Внутренние каналы для связи с соседними секциями

Типовое распределение функций:

• Секция 1: управление основной функцией (подъём/опускание)
• Секция 2: управление вспомогательной функцией (наклон/поворот)
• Секция 3: управление дополнительной функцией (захват/разжим)

Особенности золотниковой конструкции

Конструктивные преимущества:

• Прецизионная обработка золотниковых пар с минимальными зазорами (10-15 мкм)
• Закаленная поверхность золотников для износостойкости
• Уплотнительные манжеты с защитой от загрязнений
• Плавное перемещение золотников без заеданий
• Возможность регулировки усилия на рукоятках
• Модульная конструкция для упрощения ремонта

Схема золотника К15: Закрытый центр обеспечивает:

• Фиксацию положения исполнительных механизмов в нейтрали
• Предотвращение самопроизвольного движения
• Надежное удержание нагрузки
• Возможность точного позиционирования
• Безопасность при работе на уклонах

Возможности регулировки и дооснащения

Моноблок может комплектоваться дополнительными элементами:

Регулировочные устройства:

• Дроссели на рабочих линиях для управления скоростью движения
• Регулируемые байпасные клапаны для точной настройки потока
• Обратные клапаны для защиты от противодавления
• Предохранительные клапаны на отдельных секциях

Контрольно-измерительные приборы:

• Манометры для контроля давления в рабочих линиях
• Указатели положения золотников
• Датчики давления для мониторинга системы

Надежность и ресурс работы

При правильной эксплуатации гидрораспределитель обеспечивает:

• Ресурс не менее 500 000 циклов переключения каждой секции
• Стабильную работу при интенсивном использовании
• Устойчивость к вибрационным нагрузкам
• Работоспособность в запыленных условиях
• Возможность замены уплотнений без демонтажа моноблока
• Ремонтопригодность с доступностью запасных частей
• Длительный межремонтный период при надлежащем обслуживании

Применение трёхсекционного гидрораспределителя

Совместимость с гидравлическими системами

Гидрораспределитель 03Р40-1К15К15К15 GKZ1 оптимально подходит для:

• Мобильной техники малого и среднего класса
• Оборудования с несколькими независимыми гидрофункциями
• Систем, не требующих автоматизации управления
• Техники с приоритетом надежности и простоты
• Машин для работы в сложных условиях эксплуатации

Для более требовательных условий рекомендуем также рассмотреть надежные болгарские гидрораспределители серии Z50, отличающиеся повышенным ресурсом работы.

Рекомендуемые области использования

Строительная техника:

• Мини-экскаваторы с ковшом и поворотной платформой
• Компактные фронтальные погрузчики
• Телескопические погрузчики малого класса
• Траншеекопатели
• Малые бурильные установки
• Виброплиты с гидроприводом

Коммунальная техника:

• Малогабаритные подметально-уборочные машины
• Компактные снегоуборщики с отвалом
• Газонокосилки с гидростатической трансмиссией
• Мини-погрузчики для коммунальных служб
• Гидравлические подъемники

Сельскохозяйственная техника:

• Компактные тракторы с фронтальным погрузчиком
• Минитракторы с навесным оборудованием
• Кормосмесители малого объёма
• Транспортёры и конвейеры
• Измельчители кормов
• Прессы для сена малой производительности

Промышленное оборудование:

• Гидравлические прессы малой мощности
• Подъёмные столы и платформы
• Позиционеры и кантователи
• Зажимные приспособления
• Гидравлические тиски
• Прессы для макулатуры и отходов

Лесное хозяйство:

• Малогабаритные манипуляторы для брёвен
• Дровокольные установки
• Лесопосадочные машины
• Гидравлические лебёдки

Складская техника:

• Гидравлические тележки с подъёмом
• Штабелёры
• Ножничные подъёмники
• Погрузочные рампы с гидравликой

Также ознакомьтесь с ассортиментом качественных болгарских гидрораспределителей на 40 л/мин для высоконагруженных применений.

Условия эксплуатации и требования

Требования к гидравлической системе:

• Производительность насоса: 40-120 л/мин (в зависимости от количества одновременно работающих секций)
• Рабочее давление: до 315 бар
• Класс чистоты масла: ISO 4406 не ниже 21/19/16
• Вязкость гидравлического масла: 20-80 сСт при рабочей температуре
• Температура рабочей жидкости: от -25°C до +80°C
• Рекомендуемая фильтрация: 25 мкм

Условия монтажа:

• Установка на жесткое основание с надежным креплением болтами
• Горизонтальное положение моноблока
• Обеспечение свободного доступа к рукояткам управления
• Расположение в зоне досягаемости оператора
• Защита от механических повреждений
• Минимизация длины гидролиний для снижения потерь давления

Требования к обслуживанию:

• Регулярная проверка уровня и состояния гидравлического масла
• Контроль герметичности соединений
• Осмотр состояния рукояток и механизмов управления
• Проверка плавности хода золотников
• Своевременная замена фильтрующих элементов
• Периодическая замена уплотнений (при необходимости)

Преимущества и экономическая эффективность

Основные преимущества трёхсекционного моноблока

Функциональные преимущества:

• Три независимых контура управления в компактном корпусе
• Прямое ручное управление без промежуточных систем
• Высокая надежность механического привода
• Точный контроль оператора над всеми функциями
• Мгновенный отклик на действия оператора
• Возможность «чувствовать» нагрузку через рукоятку
• Работоспособность независимо от электропитания

Конструктивные преимущества:

• Компактная моноблочная конструкция
• Малая масса (около 12 кг)
• Простота монтажа на технике
• Минимальное количество внешних соединений
• Жесткая конструкция, устойчивая к вибрациям
• Удобное расположение портов для подключения
• Возможность секционной замены при ремонте

Эксплуатационные преимущества:

• Простота в использовании, минимальное обучение операторов
• Отсутствие необходимости в электро- или пневмосистемах управления
• Высокая надежность в суровых условиях эксплуатации
• Низкие эксплуатационные расходы
• Доступность запасных частей
• Простота диагностики и ремонта
• Возможность самостоятельного обслуживания

Экономические преимущества:

• Доступная цена по сравнению с моделями с другими типами управления
• Отсутствие затрат на дополнительные системы управления
• Низкая стоимость владения
• Минимальные расходы на обслуживание
• Длительный срок службы при правильной эксплуатации

Экономическая эффективность применения

Использование гидрораспределителя 03Р40-1К15К15К15 GKZ1 китайского производства обеспечивает:

• Снижение стоимости комплектации техники на 40-50% по сравнению с европейскими производителями
• Экономию на системах управления (отсутствие необходимости в электро- или пневмоуправлении)
• Сокращение времени монтажа благодаря компактной конструкции
• Уменьшение затрат на обслуживание за счет простоты конструкции
• Снижение стоимости запасных частей
• Универсальность применения на различных типах техники
• Быструю окупаемость инвестиций
• Возможность модернизации существующей техники
