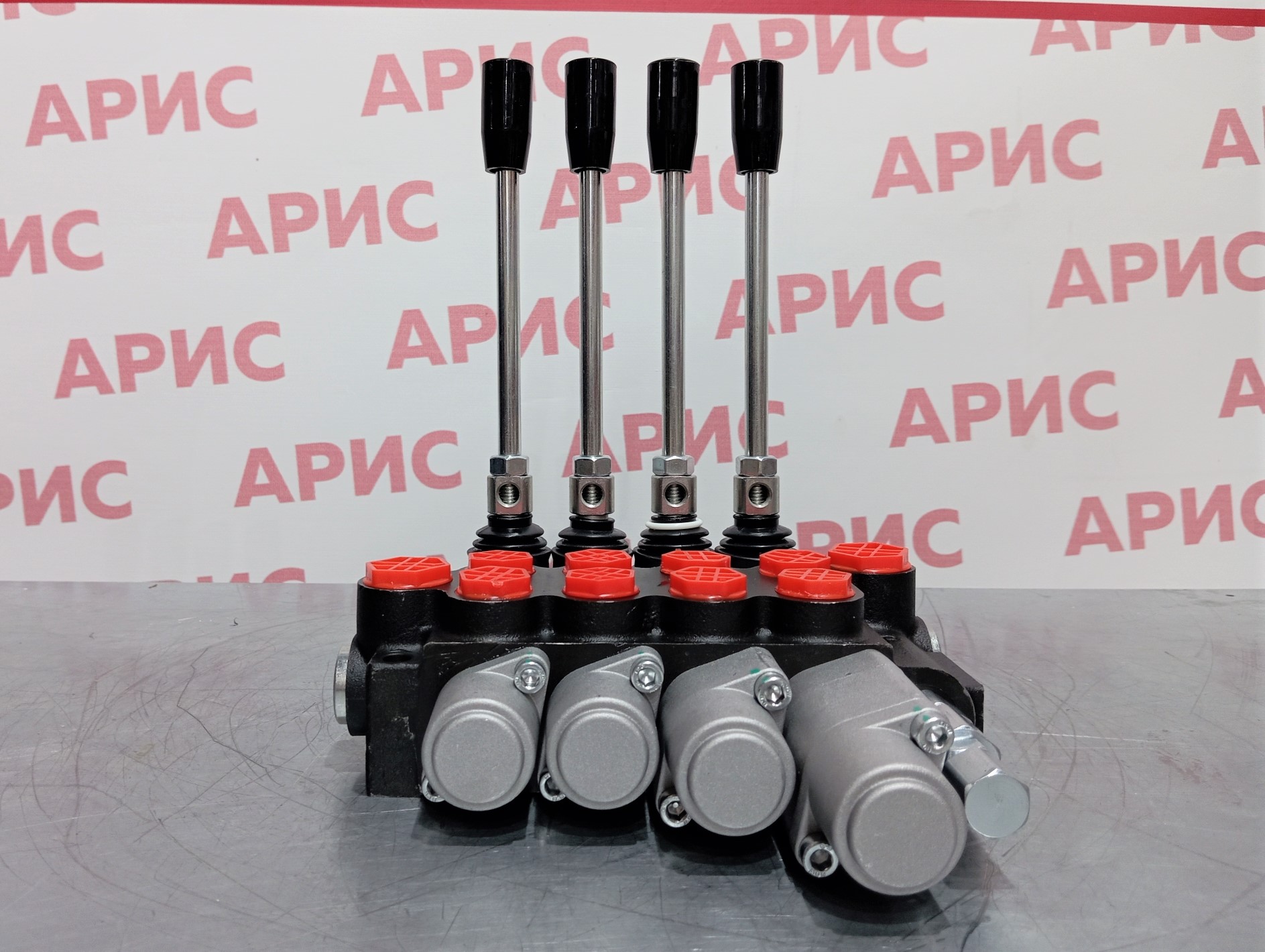

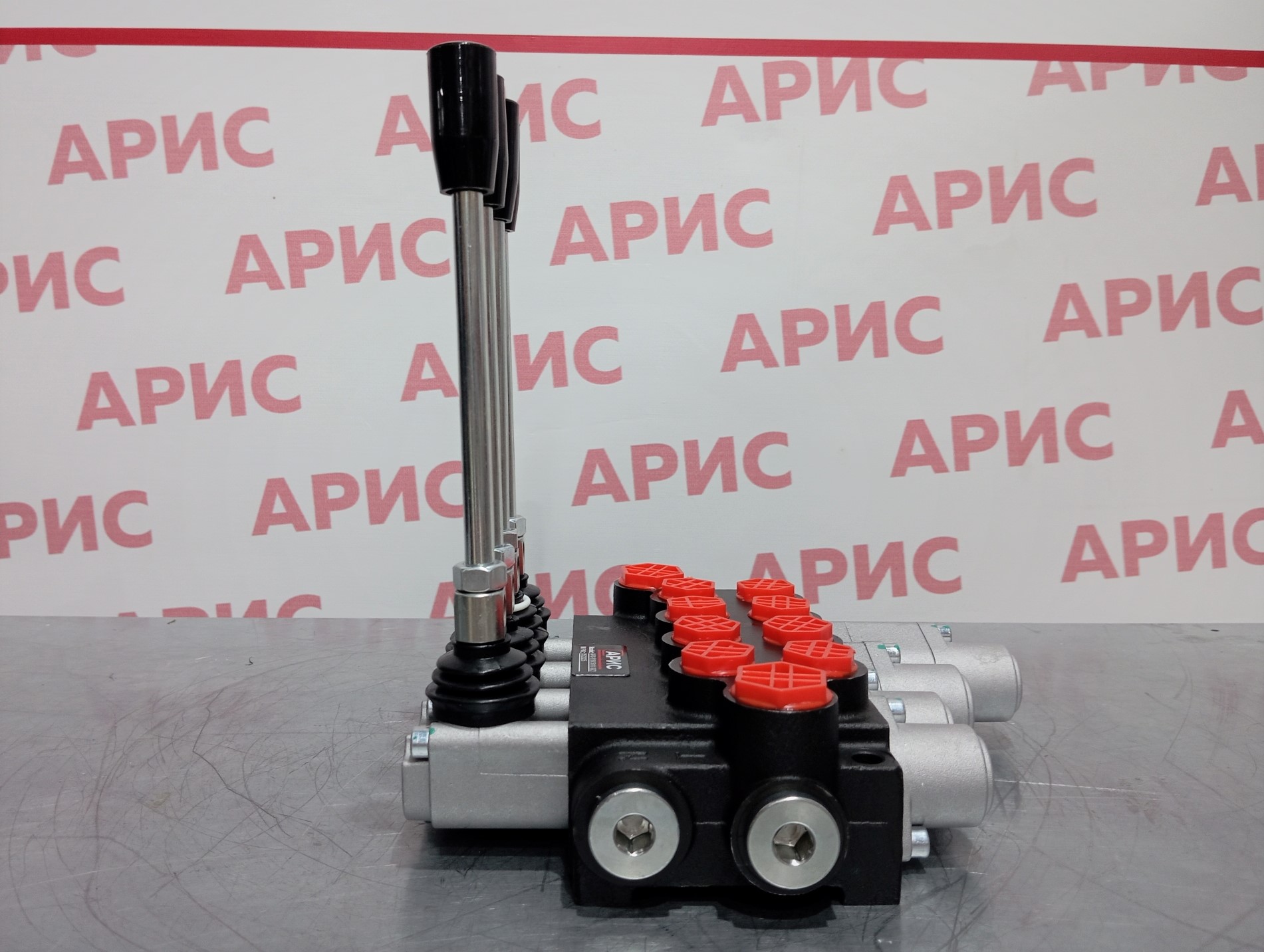

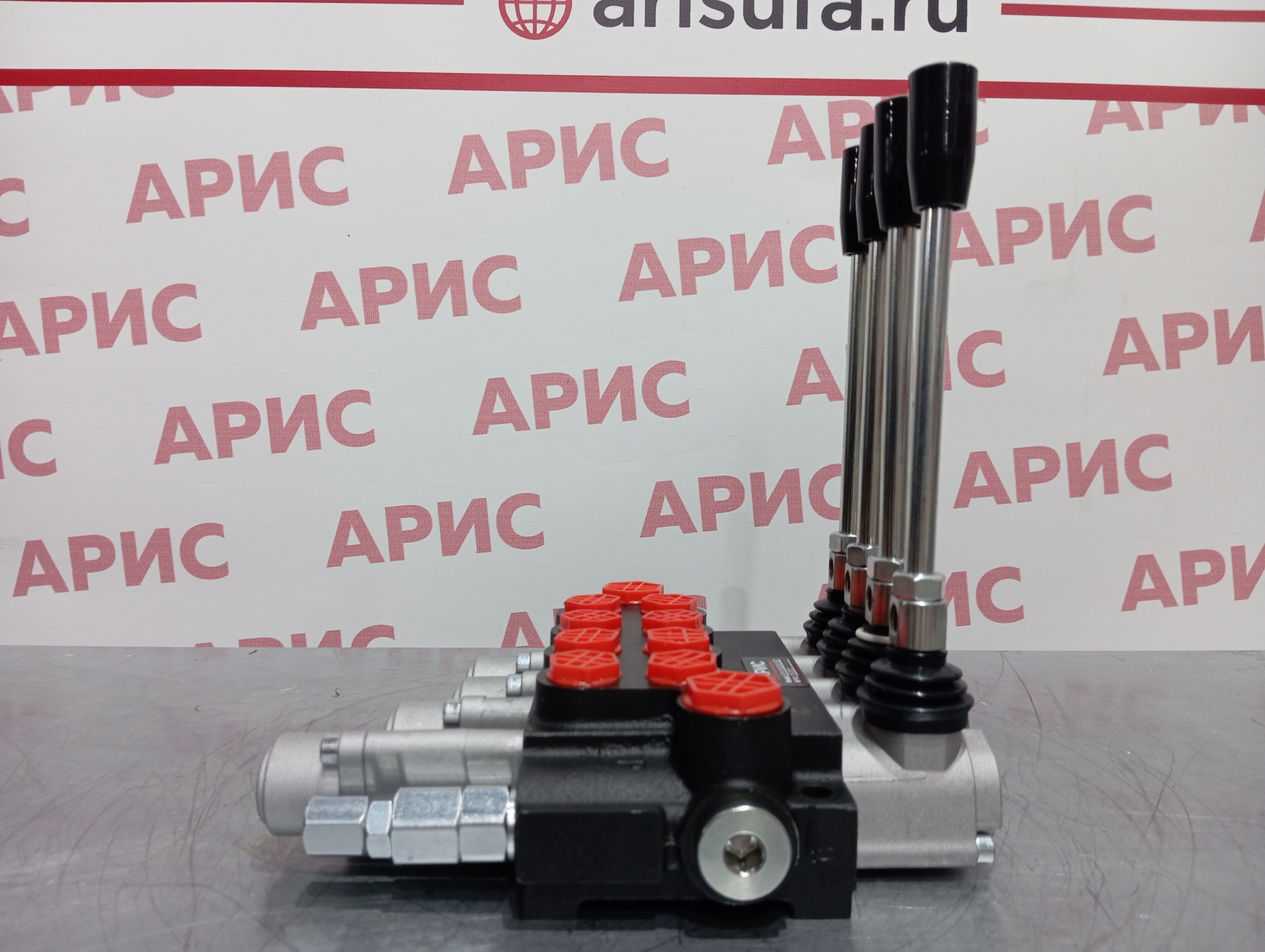

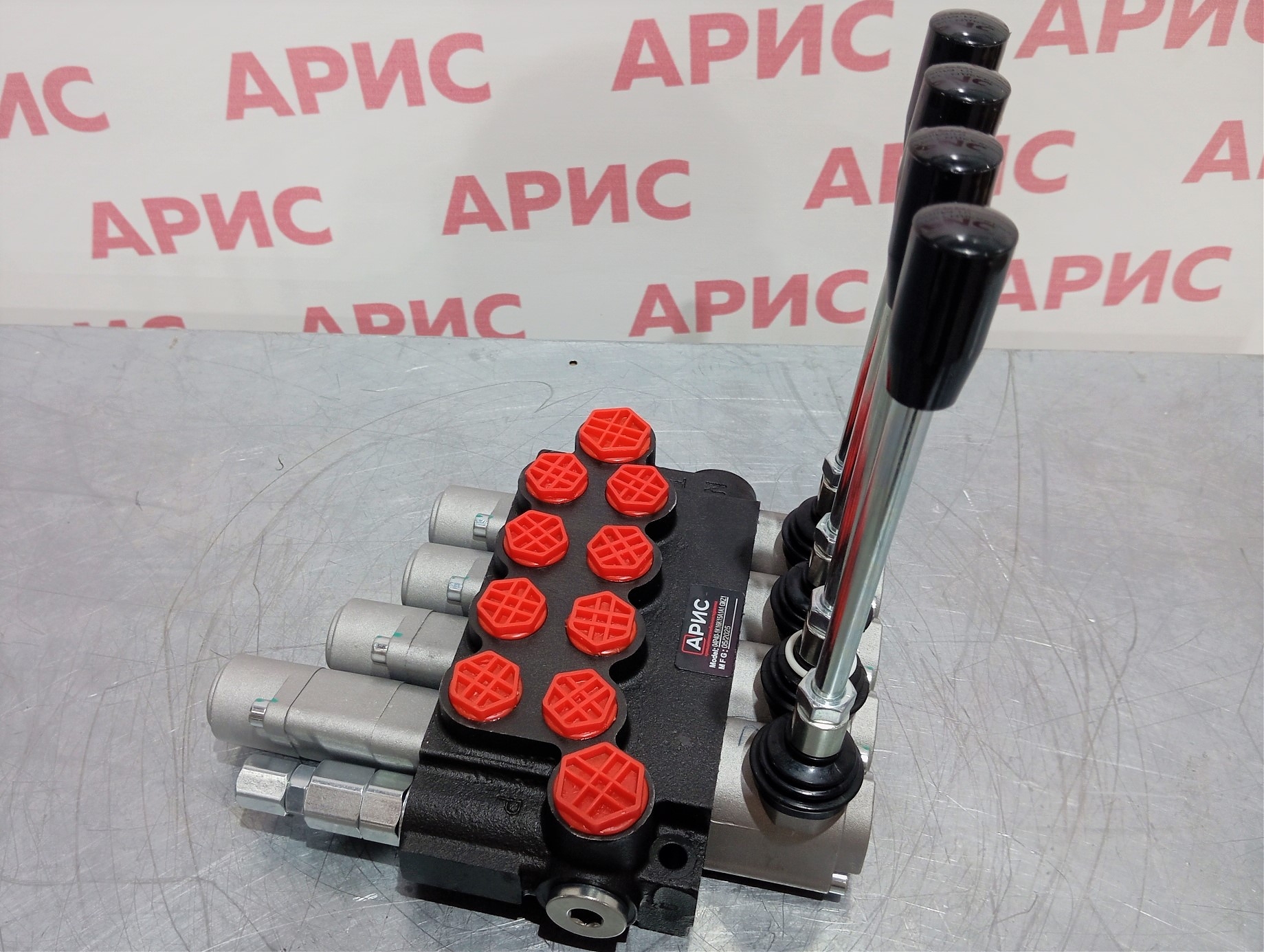

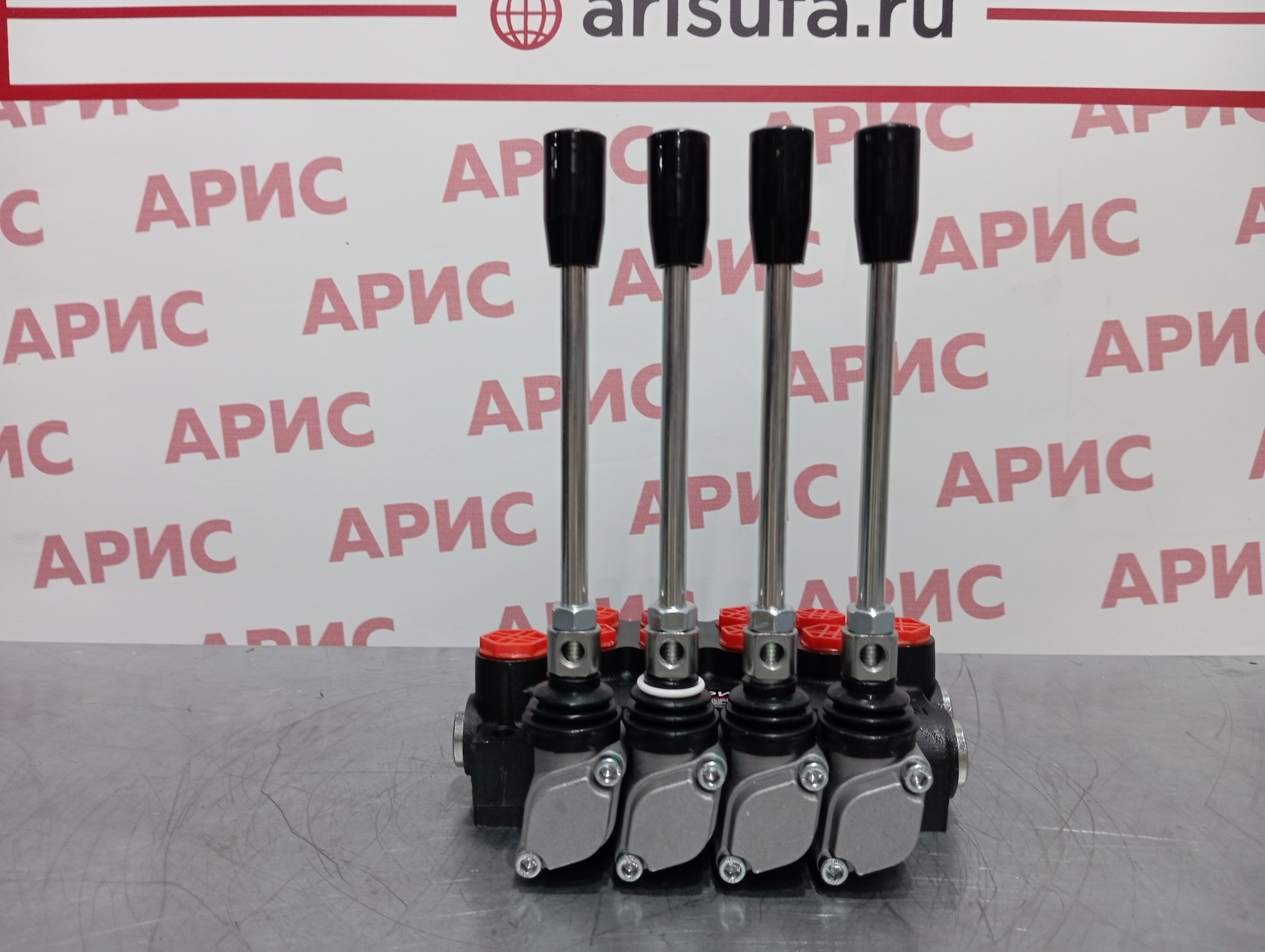

Гидрораспределитель 04Р40-1К16К15A1A1 GKZ1 КИТАЙ

Гидрораспределитель 04Р40-1К16К15A1A1 GKZ1 китайского производства представляет собой четырехсекционное гидравлическое устройство комбинированного типа управления, предназначенное для одновременного управления четырьмя независимыми гидравлическими контурами. Это универсальное решение для сложной техники, где требуется сочетание электромагнитного и ручного управления различными исполнительными механизмами при оптимальном соотношении цены и функциональности.

Техническая информация о модели 04Р40-1К16К15A1A1 GKZ1

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Такая комбинированная конфигурация позволяет реализовать гибкую схему управления, где основные контуры управляются дистанционно через электромагниты, а вспомогательные — механически через рычаги. В широком ассортименте гидрораспределителей многосекционные модели занимают особое место благодаря своей универсальности.

Назначение и область применения

Распределитель предназначен для комплексного управления направлением потоков гидравлической жидкости в многофункциональных системах мобильной и стационарной техники. Устройство эффективно работает на экскаваторах-погрузчиках, манипуляторах, лесозаготовительной технике, многофункциональных погрузчиках, автокранах и другом оборудовании, где одновременно требуется управление несколькими исполнительными механизмами разными способами. Среди всего разнообразия гидрораспределителей на 40 л четырехсекционные модели комбинированного типа особенно востребованы в сложных многофункциональных системах.

Функциональные особенности гидрораспределителя 04Р40-1К16К15A1A1 GKZ1

Принцип работы и схема подключения

Гидрораспределитель работает по золотниковому принципу с комбинированным управлением. Первые две секции (К16 и К15) оснащены электромагнитами: при подаче электрического сигнала на катушку происходит перемещение золотника, который открывает или закрывает соответствующие каналы. Третья и четвертая секции (A1 и A1) управляются механически через рычаги, что обеспечивает прямой контроль со стороны оператора.

Каждая из четырех секций может независимо управлять своим исполнительным механизмом, обеспечивая следующие функции:

• Подача жидкости в прямом направлении (выдвижение штока или вращение в одну сторону)
• Подача жидкости в обратном направлении (втягивание штока или вращение в другую сторону)
• Нейтральное положение (блокировка или свободный слив в зависимости от схемы)

Такая конфигурация позволяет реализовать сложные схемы управления, где критически важные или основные функции управляются дистанционно (автоматически), а вспомогательные или регулировочные операции — вручную оператором. Для техники с высокими требованиями к надежности также стоит рассмотреть гидрораспределители китайского производства на 40 л других модификаций.

Количество рабочих линий и их назначение

Четырехсекционный распределитель имеет общую линию подачи давления и общую линию слива, а также по две рабочие линии на каждую секцию:

• P — общая линия подачи давления от гидронасоса
• T — общая линия слива рабочей жидкости в бак
• A1, B1 — рабочие линии первой секции (К16)
• A2, B2 — рабочие линии второй секции (К15)
• A3, B3 — рабочие линии третьей секции (A1)
• A4, B4 — рабочие линии четвертой секции (A1)

Такая схема позволяет управлять четырьмя различными исполнительными механизмами (гидроцилиндрами или гидромоторами) независимо друг от друга, что обеспечивает максимальную функциональность гидросистемы.

Особенности конструкции и возможности регулировки

Золотниковая конструкция гидрораспределителя 04Р40-1К16К15A1A1 GKZ1 обеспечивает:

• Высокую герметичность благодаря прецизионной обработке золотников и корпусов
• Быстрое срабатывание электромагнитных секций (менее 0,05 сек)
• Плавное управление ручными секциями с четкой фиксацией в нейтрали
• Минимальные внутренние утечки
• Модульную конструкцию, позволяющую заменять отдельные секции или электромагниты
• Возможность установки дополнительных элементов (дросселей, обратных клапанов)

Секционная конструкция позволяет при необходимости установить дополнительные модули регулирования потока, что дает возможность контролировать скорость движения исполнительных механизмов. Рычаги ручного управления могут быть заменены на удлиненные для повышения удобства работы оператора.

Надежность и ресурс работы

Китайские гидрораспределители серии Р40 изготавливаются на современном оборудовании с применением технологий высокоточной обработки металлов. Расчетный ресурс работы электромагнитных секций составляет не менее 1 000 000 циклов включений, механических секций — не менее 800 000 циклов переключений при соблюдении требований к чистоте рабочей жидкости. Применение качественных уплотнений обеспечивает стабильность характеристик на протяжении всего срока эксплуатации. Модульная конструкция упрощает обслуживание и позволяет заменять изношенные элементы без полной замены распределителя.

Применение и совместимость

Рекомендуемые области использования

Гидрораспределитель оптимально подходит для применения в следующих типах многофункциональной техники:

Строительная техника: экскаваторы-погрузчики (управление ковшом, стрелой, рукоятью, аутригерами), автокраны с дополнительным оборудованием, бурильно-крановые машины, бетононасосы с распределительными стрелами.

Коммунальная техника: мусоровозы с прессующим механизмом и боковой загрузкой, комбинированные дорожные машины, снегоуборочная техника с несколькими рабочими органами.

Лесозаготовительная техника: харвестеры, форвардеры, манипуляторы для погрузки леса с захватами, сучкорезные машины.

Сельскохозяйственная техника: многофункциональные погрузчики с различным навесным оборудованием, самоходные кормоуборочные комбайны, опрыскиватели с гидравлическим управлением штангами.

Специальная техника: эвакуаторы с краном-манипулятором и платформой, буровые установки, автовышки с несколькими степенями свободы.

Для тех, кто ищет проверенные европейские аналоги с повышенным ресурсом, рекомендуем гидрораспределители серии Z50 болгарского производства.

Совместимость с гидравлическими системами

Распределитель совместим с гидросистемами, использующими:

• Шестеренные и аксиально-поршневые насосы производительностью 80-160 л/мин
• Гидроцилиндры с диаметром поршня от 40 до 120 мм
• Гидромоторы с рабочим объемом от 20 до 100 см³/об
• Стандартные рукава высокого давления с резьбовыми соединениями
• Системы с постоянным давлением (open center) или закрытым центром (closed center)

Условия эксплуатации

Для обеспечения надежной работы распределителя необходимо соблюдать следующие условия:

• Использование гидравлического масла вязкостью 20-68 сСт при рабочей температуре
• Чистота рабочей жидкости не ниже класса 18/16/13 по ISO 4406
• Обязательная установка фильтров тонкой очистки (10-25 мкм) на напорной линии
• Защита электрических соединений от влаги и механических повреждений
• Правильное электрическое подключение с соблюдением полярности для DC напряжения
• Исключение гидроударов и скачков давления в системе
• Периодическая проверка затяжки соединений и состояния уплотнений
• Регулярное техническое обслуживание согласно рекомендациям производителя

Преимущества и экономическая эффективность

Преимущества перед аналогами

Многофункциональность: Комбинированное управление позволяет оптимально распределить функции между автоматическим и ручным контролем, что повышает удобство эксплуатации.

Компактность: Секционная конструкция обеспечивает компактное размещение четырех распределительных блоков в одном корпусе, экономя монтажное пространство.

Гибкость конфигурации: Различные типы управления в одном блоке позволяют адаптировать распределитель под конкретные задачи без покупки дополнительного оборудования.

Конкурентная цена: Китайское производство обеспечивает экономию до 40-45% по сравнению с европейскими многосекционными распределителями аналогичной конфигурации.

Простота монтажа: Общие линии подачи и слива упрощают гидравлическую обвязку и уменьшают количество соединений.

Доступность запчастей: Модульная конструкция и широкое распространение компонентов обеспечивают быструю замену изношенных элементов.

Для сравнения характеристик также доступны гидрораспределители на 40 л болгарского производства с увеличенным ресурсом работы.

Экономическая эффективность

Применение гидрораспределителя 04Р40-1К16К15A1A1 GKZ1 позволяет:

• Снизить стоимость комплектации гидравлической системы на 35-45% по сравнению с покупкой четырех отдельных распределителей
• Сократить время монтажа благодаря единому блоку с общими питающими линиями
• Уменьшить количество гидравлических соединений, что снижает риск утечек
• Оптимизировать расположение оборудования на технике благодаря компактности
• Упростить электрическую схему управления при использовании комбинированного типа
• Минимизировать складские запасы запчастей благодаря унификации компонентов
• Обеспечить быструю окупаемость при производстве или модернизации многофункциональной техники
