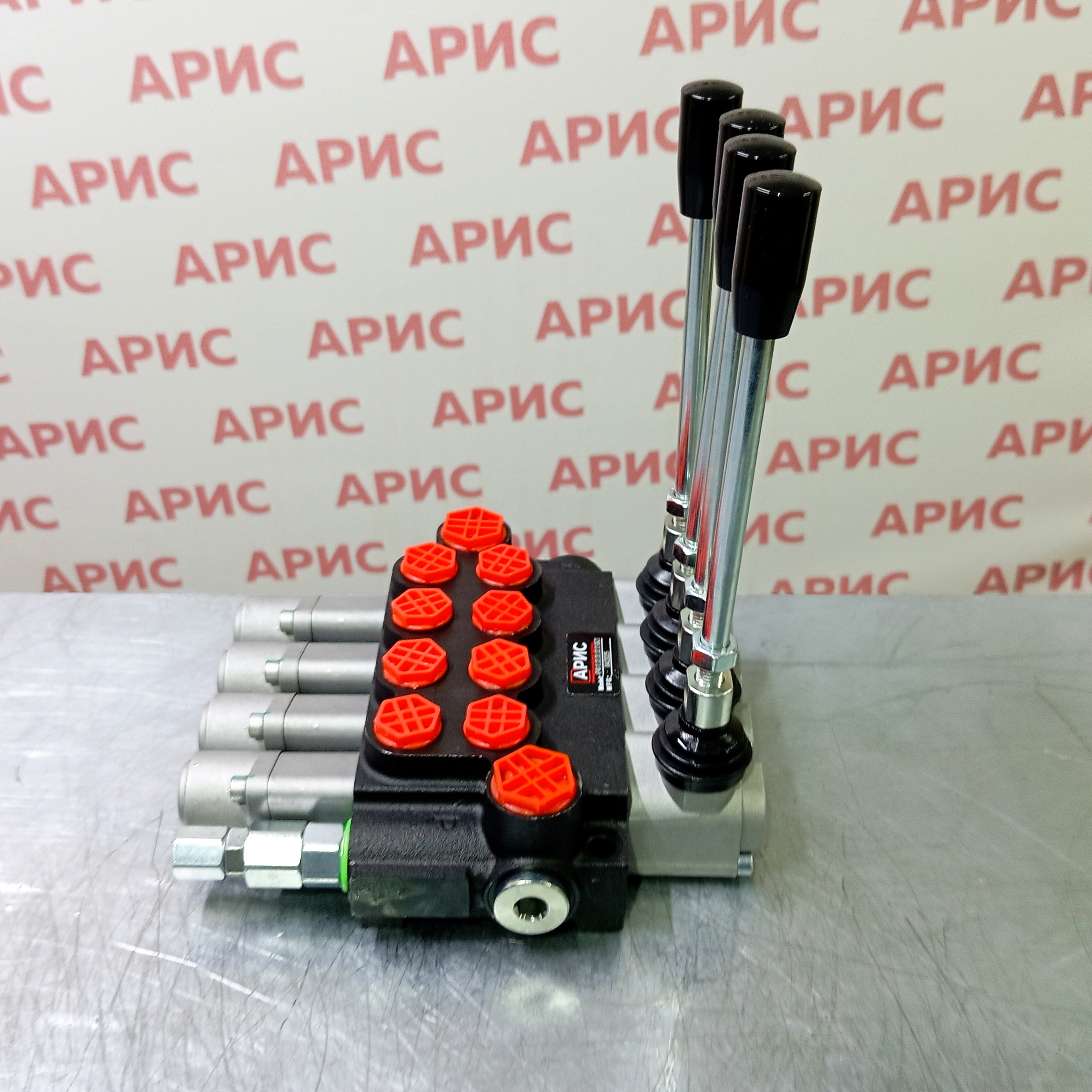

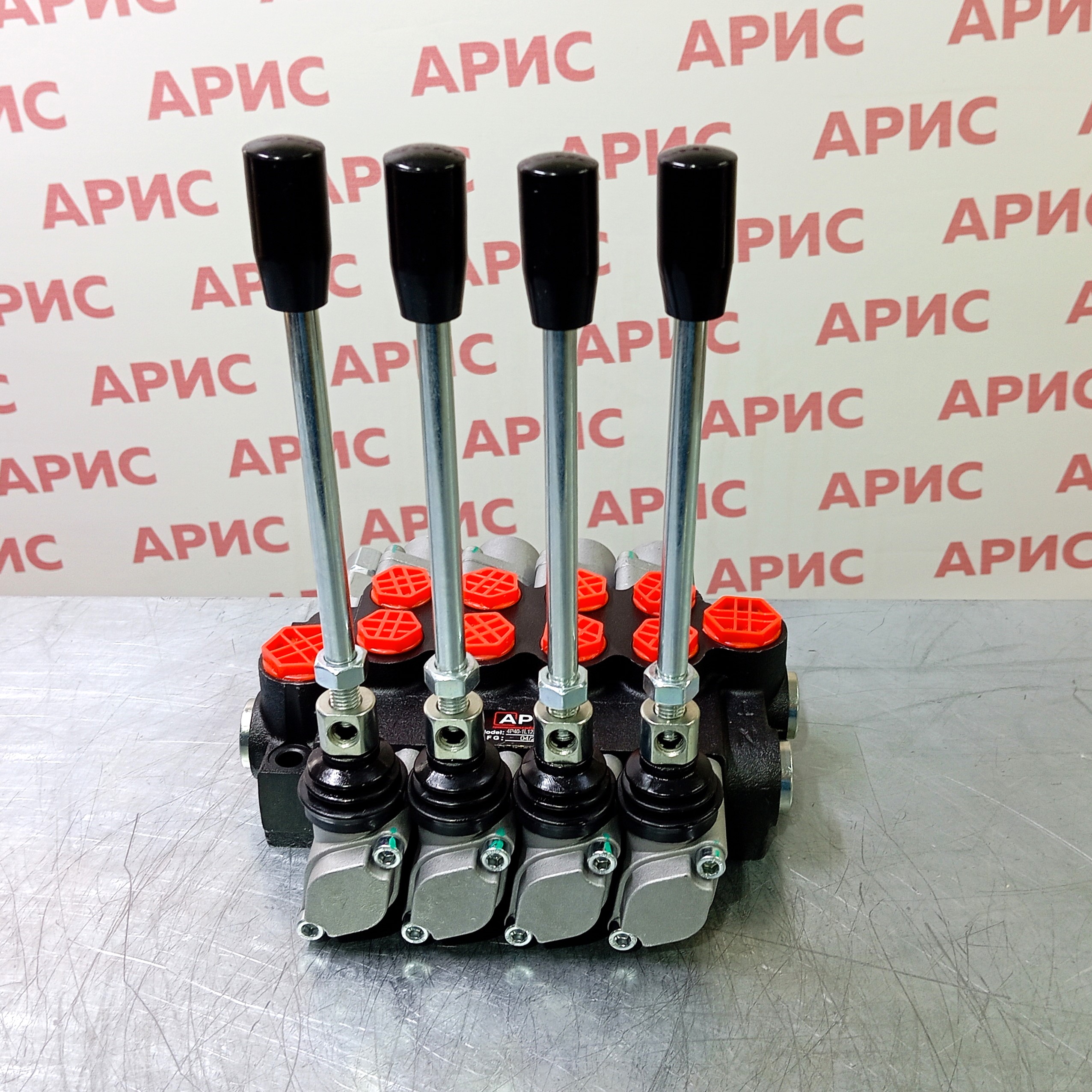

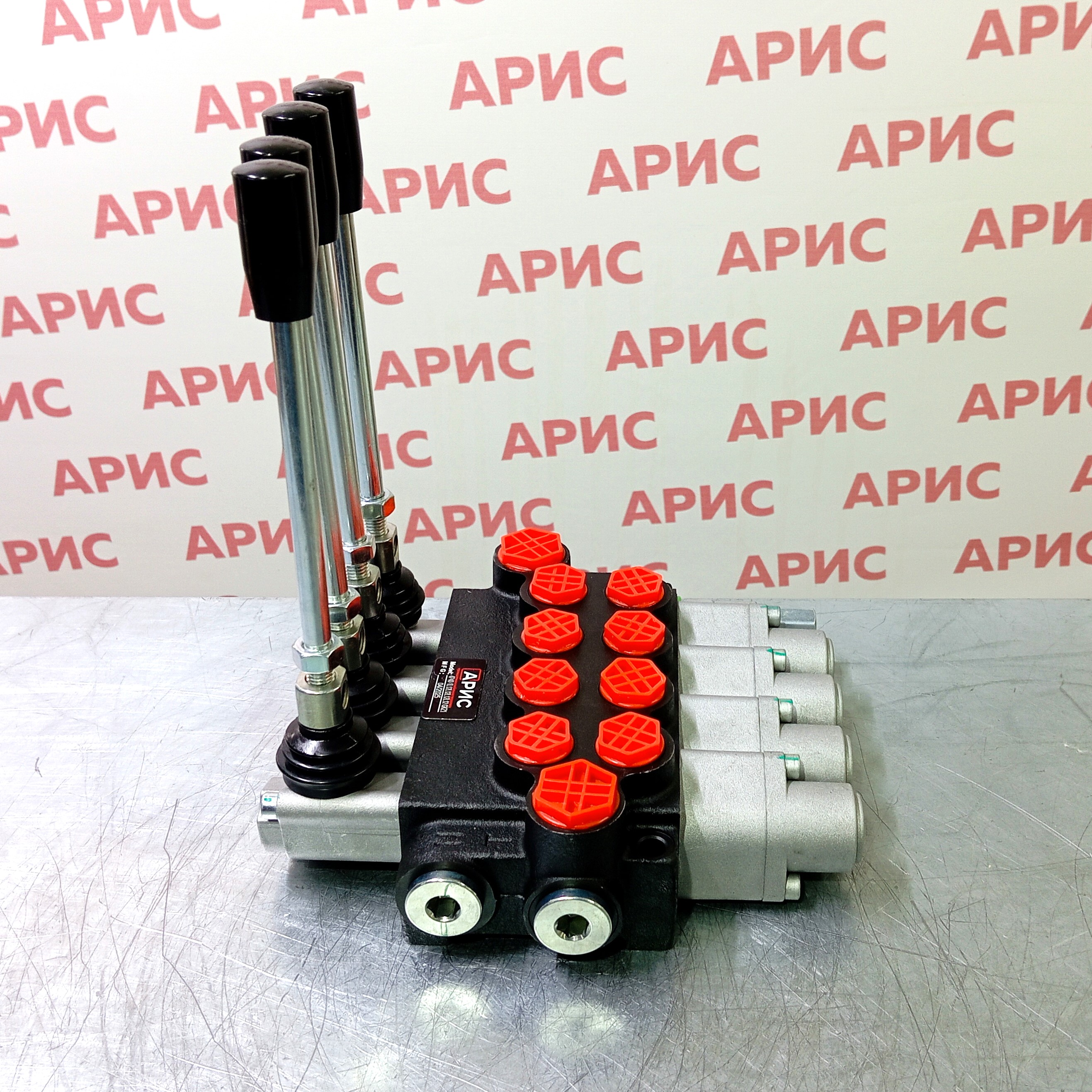

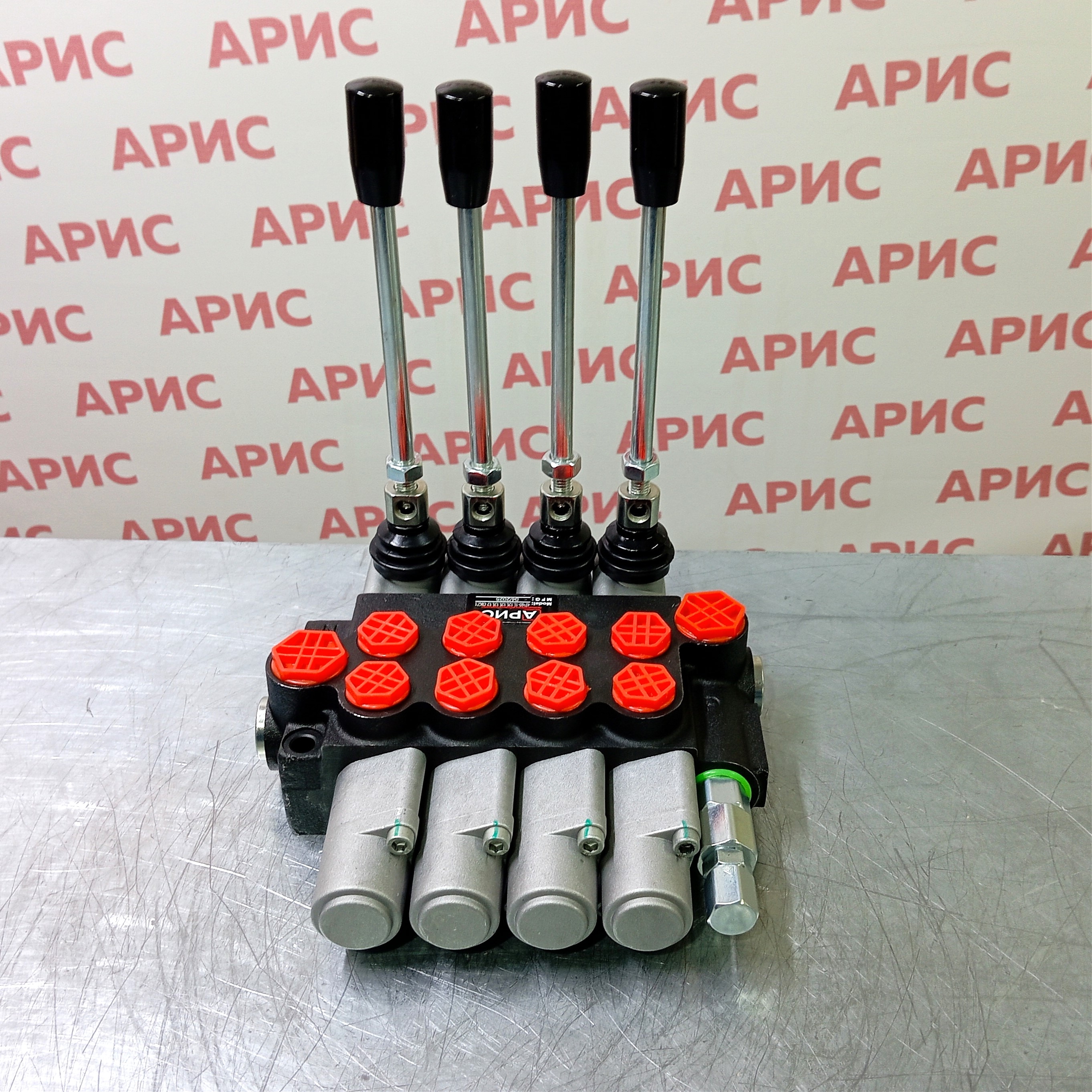

Гидрораспределитель 04Р40-1L12L12L12L12 GKZ1 (CN)

Гидрораспределитель 04Р40-1L12L12L12L12 GKZ1 (CN) представляет собой многосекционное гидравлическое устройство производства Китай, предназначенное для одновременного управления несколькими независимыми гидравлическими контурами. Данная модель относится к серии P40 с номинальной пропускной способностью 40 л/мин на каждую секцию и является оптимальным решением для сложных гидросистем специальной техники, требующих управления четырьмя независимыми исполнительными механизмами.

Техническая информация и расшифровка маркировки 04Р40-1L12L12L12L12 GKZ1

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности и принцип работы

Гидрораспределитель 04Р40-1L12L12L12L12 GKZ1 работает по золотниковому принципу с механическим управлением через систему рычагов. Каждая секция оснащена независимым рычагом управления, что позволяет оператору интуитивно контролировать работу всех исполнительных механизмов.

Схема подключения и количество рабочих линий

Устройство имеет модульную конструкцию со следующими гидравлическими портами:

Входная секция:

• P — напорная линия от насоса (диаметр до 25 мм)
• T — сливная линия в бак (диаметр до 32 мм)

Каждая рабочая секция (4 штуки):

• A, B — рабочие линии к исполнительным механизмам
• P, T — проходные каналы к следующей секции

Схема золотника типа 12 обеспечивает открытый центр в нейтральном положении, что позволяет рабочей жидкости свободно циркулировать через все секции к баку, разгружая насос. При переключении любой секции происходит перекрытие центрального канала и направление потока к соответствующему исполнительному механизму.

Особенности конструкции и регулировка потока

Золотниковая конструкция с прецизионной подгонкой обеспечивает минимальные внутренние утечки (не более 50 мл/мин на секцию при максимальном давлении). Каждая секция оснащена:

• предохранительными клапанами для защиты от перегрузок (настройка на 320 бар)
• встроенными обратными клапанами для предотвращения обратного потока
• регулируемыми дросселями для ограничения скорости движения (опция)

Возможность плавной регулировки достигается за счет частичного открытия золотника при неполном ходе рычага управления, что позволяет точно дозировать подачу жидкости к исполнительным механизмам.

Ресурс работы составляет не менее 1 500 000 циклов переключений при соблюдении требований по чистоте рабочей жидкости (класс чистоты не грубее ISO 4406 20/18/15) и регулярном техническом обслуживании.

Применение в гидравлических системах специальной техники

Многосекционные гидравлические распределители китайского производства демонстрируют высокую совместимость с гидросистемами различных производителей благодаря унифицированным присоединительным размерам. Устройство успешно работает с шестеренными и поршневыми насосами производительностью от 40 до 160 л/мин, обеспечивая одновременное питание до четырех независимых контуров.

Рекомендуемые области использования

Строительная и дорожная техника:

• экскаваторы-погрузчики (управление ковшом, стрелой, рукоятью, поворотной платформой)
• автогидроподъемники и телескопические погрузчики
• бурильно-крановые машины
• асфальтоукладчики с многофункциональным оборудованием

Промышленное оборудование:

• гидравлические прессы с несколькими цилиндрами
• металлообрабатывающие станки с ЧПУ
• подъемно-транспортное оборудование
• литейные машины и формовочные линии

Сельскохозяйственная техника:

• тракторы с фронтальными погрузчиками и навесным оборудованием
• комбайны с гидравлическим приводом рабочих органов
• кормораздатчики и миксеры-кормораздатчики
• опрыскиватели с регулируемыми секциями

Коммунальная и лесная техника:

• машины для содержания дорог с щеткой, отвалом и погрузчиком
• мусоровозы с уплотнителем и подъемником контейнеров
• харвестеры с захватом, протяжкой, пилой и сучкорезными ножами
• трелевочные тракторы с манипулятором

Условия эксплуатации и техническое обслуживание

Для обеспечения долговечной и безотказной работы необходимо соблюдать следующие требования:

Требования к рабочей жидкости:

• использование гидравлического масла с вязкостью 32-68 сСт при 40°C
• обязательная фильтрация с тонкостью очистки не грубее 25 мкм
• регулярный контроль чистоты масла (каждые 500 моточасов)
• замена масла согласно рекомендациям производителя техники

Монтаж и эксплуатация:

• установка распределителя в доступном для обслуживания месте
• надежное крепление корпуса к раме или кронштейну
• использование гибких рукавов высокого давления на подвижных участках
• защита от механических повреждений и загрязнений
• исключение вибрационных нагрузок на корпус

Периодическое обслуживание:

• проверка герметичности соединений (каждые 100 моточасов)
• контроль плавности хода рычагов управления
• очистка внешних поверхностей от загрязнений
• замена уплотнений при появлении течей (каждые 2000-3000 моточасов)
• ревизия золотников и седел клапанов при снижении производительности

Преимущества и экономическая эффективность использования

Конкурентные преимущества перед аналогами

Гидрораспределитель 04Р40-1L12L12L12L12 GKZ1 (CN) обладает рядом существенных преимуществ:

Технические преимущества:

• модульная конструкция позволяет легко изменять конфигурацию при необходимости
• высокая надежность золотниковых пар с минимальными зазорами
• широкий температурный диапазон работы для использования в различных климатических зонах
• совместимость с большинством гидравлических систем благодаря стандартным присоединениям
• возможность параллельной или последовательной работы секций

Эксплуатационные преимущества:

• простое и интуитивное управление через механические рычаги
• отсутствие потребности в электропитании для управления
• легкость диагностики и ремонта благодаря доступной конструкции
• широкая доступность запасных частей и ремонтных комплектов
• возможность установки на технику различных производителей

Экономические преимущества:

• конкурентная цена при сопоставимом качестве с европейскими аналогами (экономия 35-45%)
• низкие эксплуатационные расходы благодаря надежности конструкции
• быстрая окупаемость при использовании в коммерческой технике (8-14 месяцев)
• снижение затрат на техническое обслуживание
• минимальные простои оборудования при плановом обслуживании

Экономическая эффективность

Применение многосекционных распределителей серии P40 позволяет сократить общее количество гидравлических компонентов в системе, упростить монтаж и снизить вероятность утечек благодаря меньшему количеству соединений. Экономический эффект достигается за счет:

• снижения первоначальных капитальных затрат на 30-40% по сравнению с европейскими брендами
• уменьшения времени монтажа на 20-25% благодаря готовому блоку секций
• сокращения эксплуатационных расходов на 15-20% за счет надежности
• увеличения межремонтного интервала при правильном обслуживании
