Гидрораспределитель 07Р40-1А8A8A8А8А8А8А8 GKZ1 КИТАЙ

Гидрораспределитель 07Р40-1А8A8A8А8А8А8А8 GKZ1 КИТАЙ - многосекционное решение для сложных систем

Техническая информация о гидрораспределителе 07Р40-1А8A8A8А8А8А8А8 GKZ1

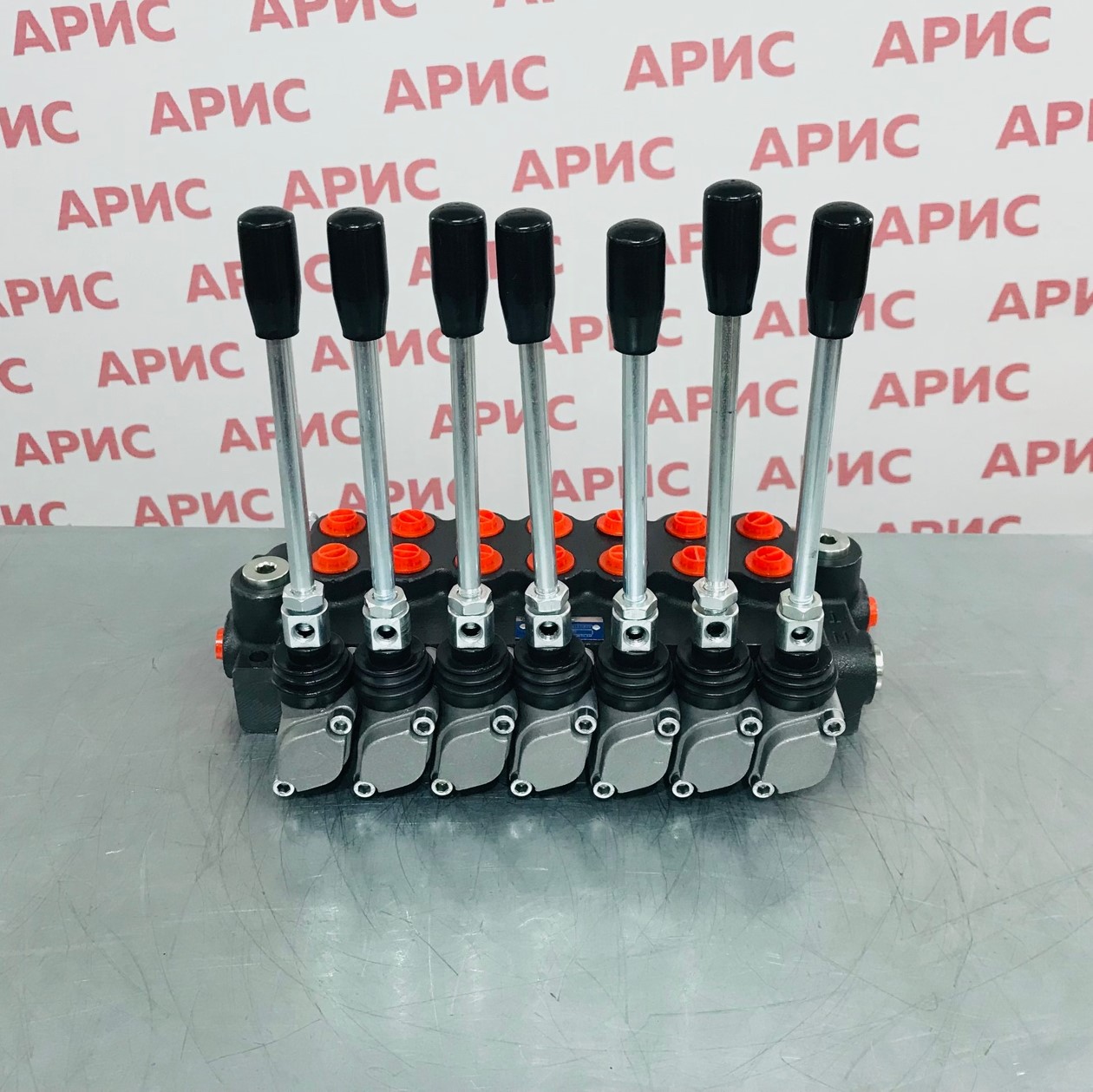

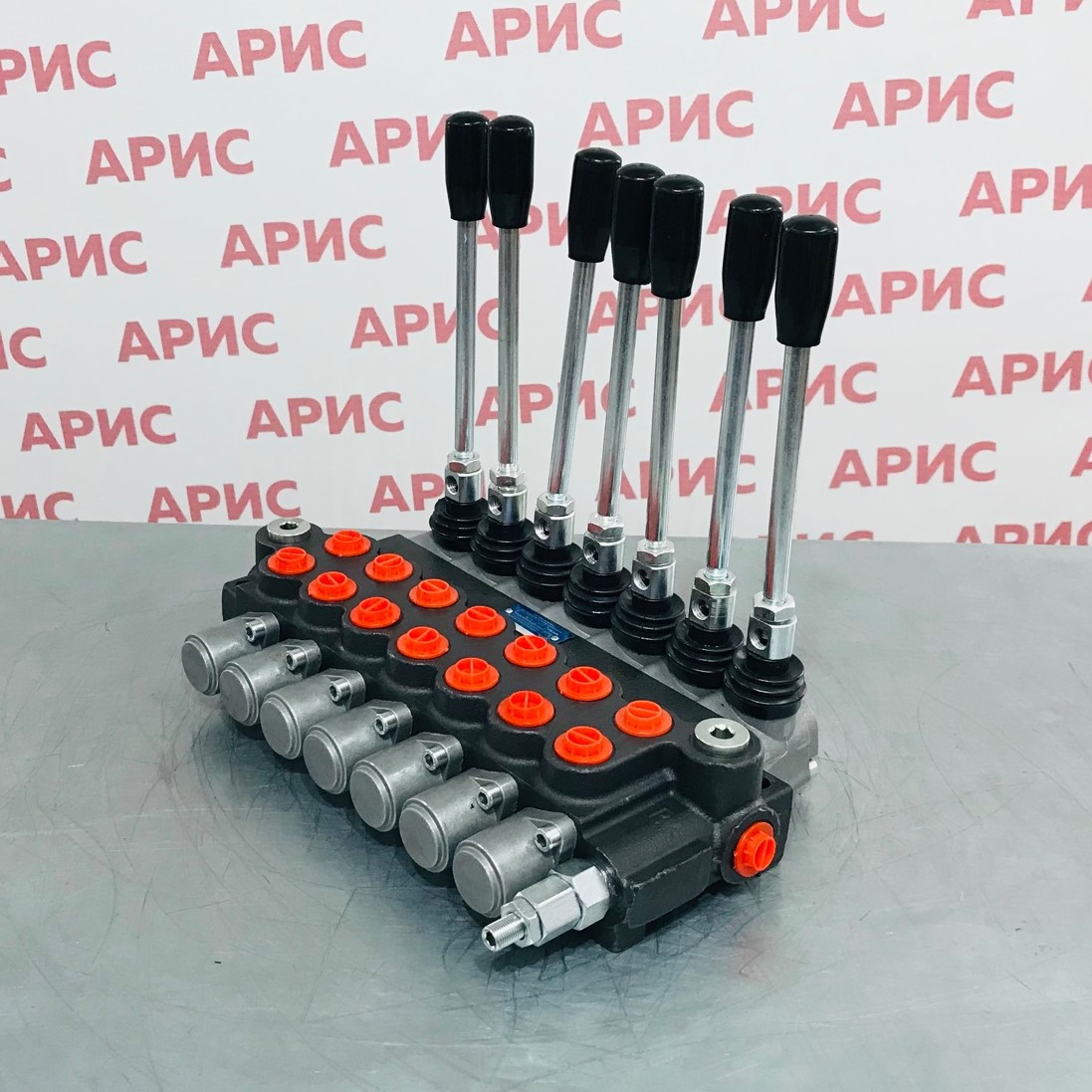

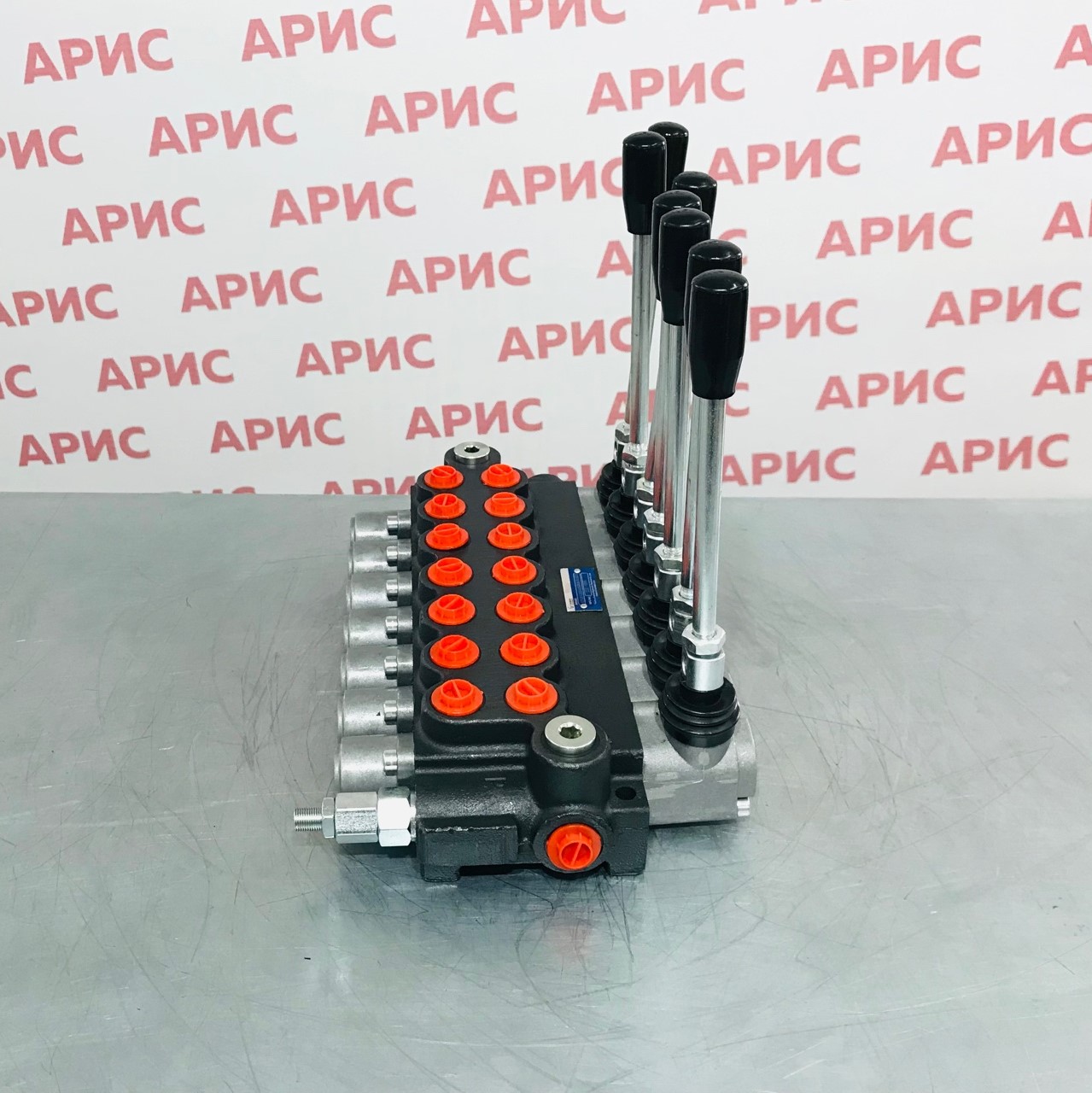

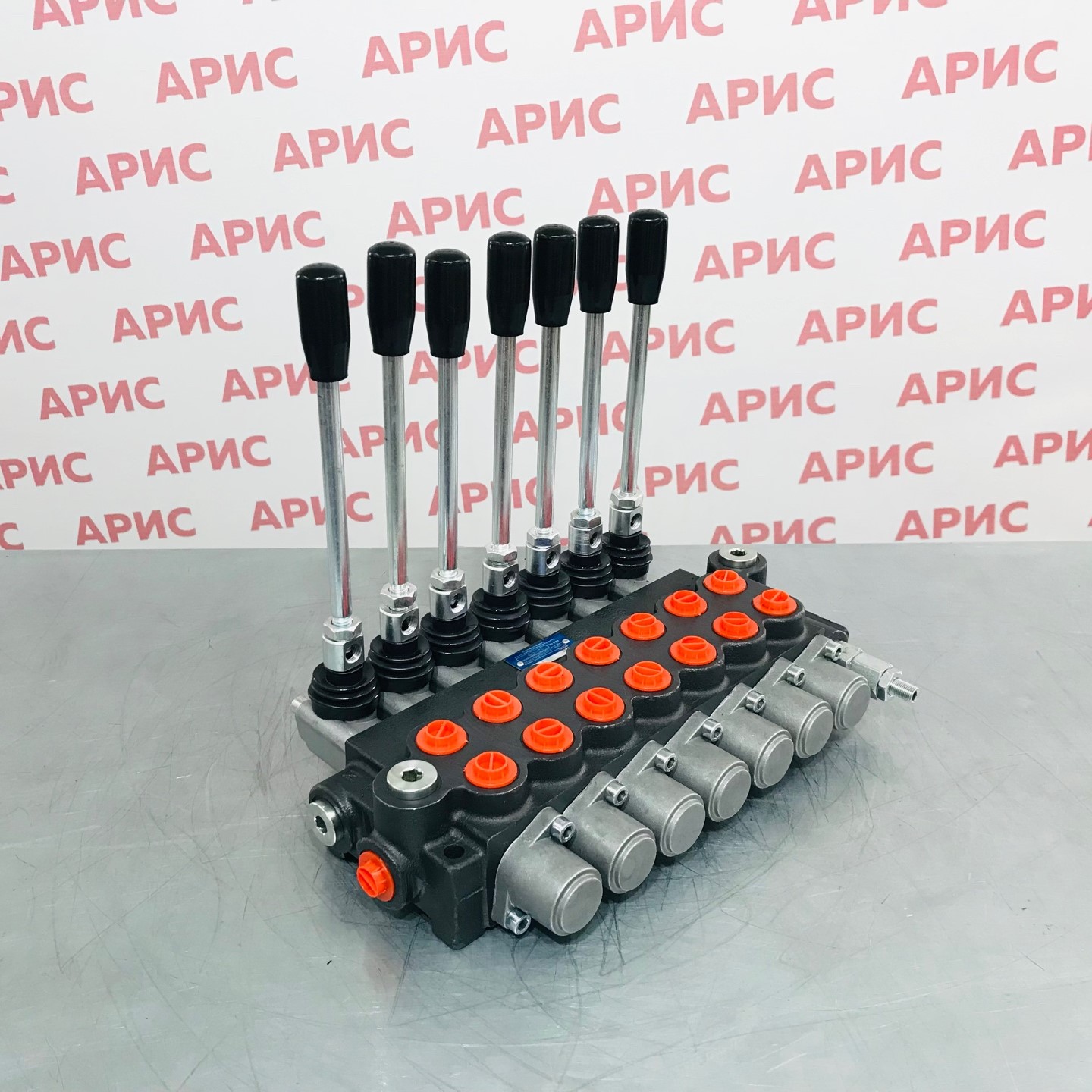

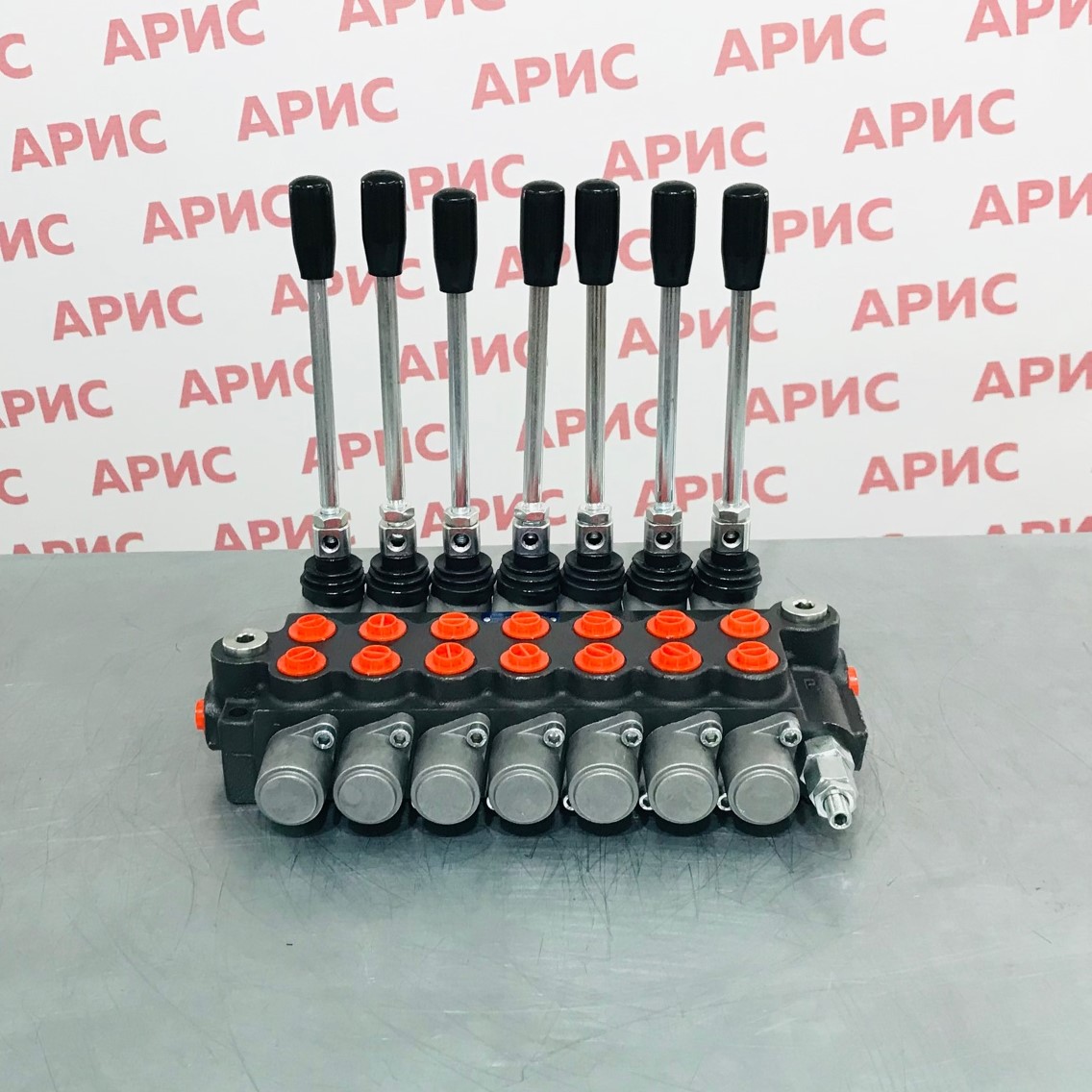

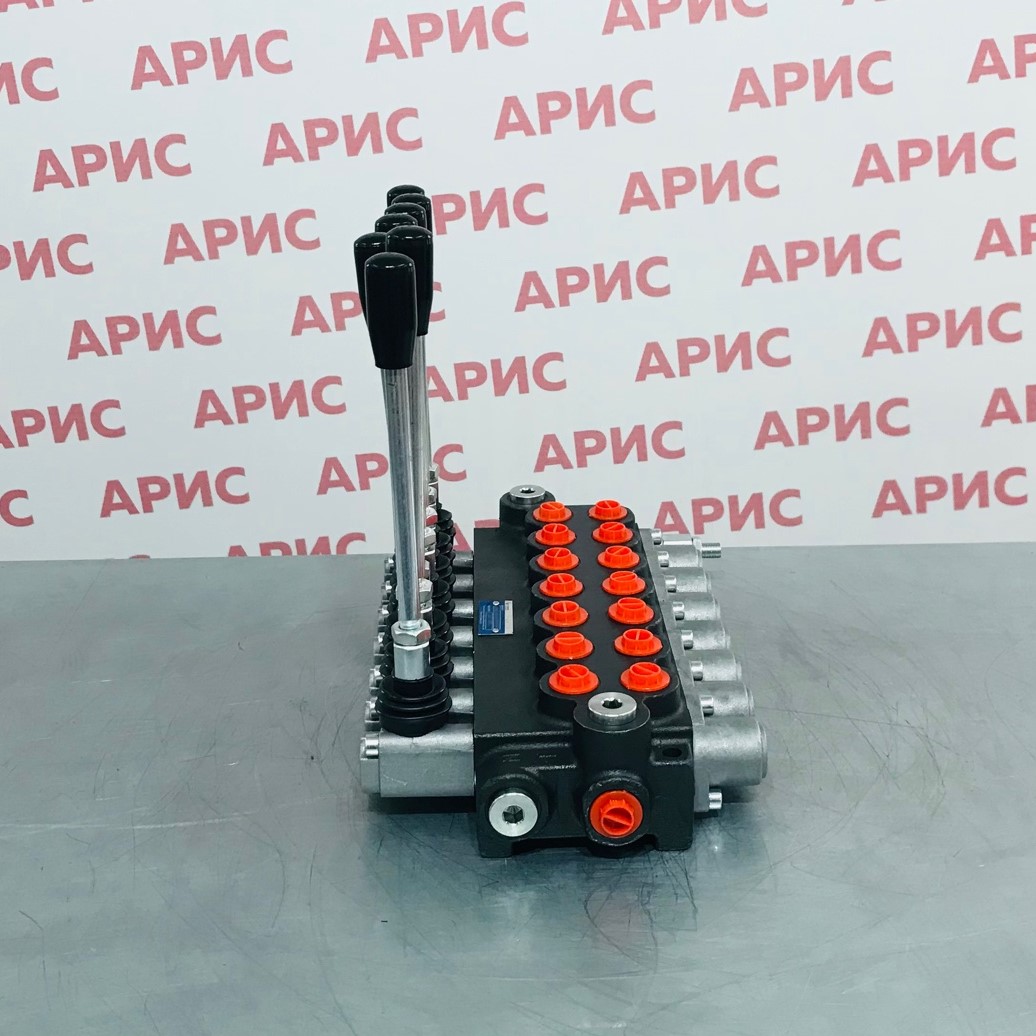

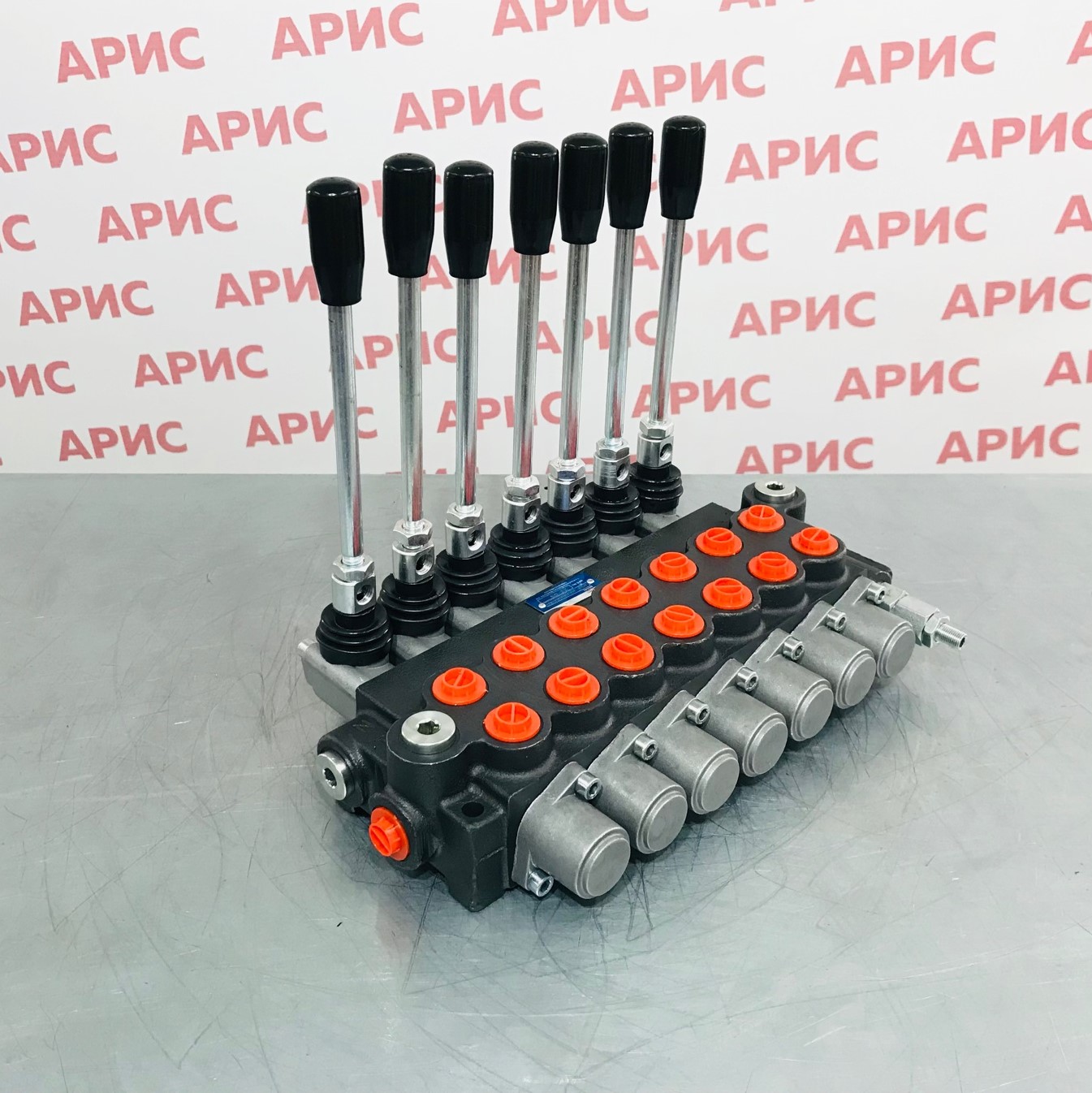

Гидрораспределитель 07Р40-1А8A8A8А8А8А8А8 GKZ1 производства Китай представляет собой многосекционный моноблок серии Р40 с семью рабочими секциями и пневматическим управлением. Это профессиональное решение для комплексных гидравлических систем, требующих одновременного управления несколькими исполнительными механизмами. В каталоге магазина Арис представлен широкий ассортимент гидравлического оборудования для различных отраслей промышленности.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности гидрораспределителя 07Р40-1А8A8A8А8А8А8А8 GKZ1

Принцип работы многосекционного моноблока

Гидрораспределитель 07Р40-1А8A8A8А8А8А8А8 GKZ1 КИТАЙ функционирует как единый гидравлический центр управления. Входная секция (обозначенная цифрой 1) получает поток от насоса через порт P и распределяет его последовательно или параллельно на все рабочие секции. Каждая из семи рабочих секций (А8) управляется независимо с помощью пневматических сигналов, что позволяет точно контролировать работу каждого гидроцилиндра или гидромотора.

При подаче сжатого воздуха на управляющий порт соответствующей секции пневмопоршень перемещает золотник, открывая каналы для прохода рабочей жидкости. После сброса давления воздуха возвратная пружина возвращает золотник в нейтральное положение. Среди альтернативных решений обратите внимание на китайские гидрораспределители 40 л/мин с различным количеством секций.

Схема подключения и назначение портов

Входная секция:

• Порт P (Pressure) - подключение напорной линии от гидронасоса
• Порт T (Tank) - подключение сливной линии в гидробак
• Внутренние каналы для распределения потока между секциями

Каждая рабочая секция имеет:

• Порт A - первая рабочая линия к исполнительному механизму
• Порт B - вторая рабочая линия к исполнительному механизму
• Управляющие пневмопорты для переключения в рабочие позиции
• Внутренние проходные каналы для связи с соседними секциями

Схема золотника А8: Обозначение "А8" указывает на пневматическое управление и закрытый центр в нейтральной позиции, что обеспечивает фиксацию положения гидроцилиндров при отсутствии управляющего сигнала.

Особенности моноблочной конструкции

Преимущества моноблочного исполнения:

• Все секции соединены через внутренние каналы без внешних трубопроводов
• Минимальное количество потенциальных мест утечек
• Компактное размещение на технике
• Единая жесткая конструкция, устойчивая к вибрации
• Упрощенный монтаж и обслуживание
• Возможность одновременной замены уплотнений всех секций

Золотниковая конструкция секций:

• Прецизионная обработка пары золотник-гильза
• Минимальные внутренние утечки
• Высокая скорость переключения
• Износостойкое покрытие рабочих поверхностей

Возможности регулировки и дополнительное оснащение

Каждая секция гидрораспределителя может оснащаться:

• Регулируемыми дросселями для контроля скорости движения исполнительных механизмов
• Обратными клапанами для предотвращения самопроизвольного движения
• Предохранительными клапанами для защиты от перегрузок
• Разгрузочными клапанами для снижения нагрузки на насос

Надежность и ресурс работы

При соблюдении условий эксплуатации моноблок обеспечивает:

• Ресурс каждой секции не менее 800 000 циклов
• Стабильную работу при интенсивном использовании
• Устойчивость к загрязнениям при наличии фильтрации
• Возможность поэтапного ремонта отдельных секций
• Длительный срок службы при использовании осушенного воздуха

Применение многосекционного гидрораспределителя

Совместимость с гидравлическими системами

Гидрораспределитель 07Р40-1А8A8A8А8А8А8А8 GKZ1 идеально подходит для:

• Мобильной техники с множественными гидрофункциями
• Автоматизированных производственных линий
• Манипуляционных систем с несколькими степенями свободы
• Сложного технологического оборудования
• Систем с пневмоавтоматикой и программным управлением

Для особо требовательных условий эксплуатации рекомендуем также рассмотреть надежные болгарские гидрораспределители серии Z50, отличающиеся повышенным ресурсом.

Рекомендуемые области использования

Строительная и дорожная техника:

• Многофункциональные экскаваторы с дополнительным оборудованием
• Манипуляторы и краны-манипуляторы
• Бурильно-крановые установки
• Комбинированная дорожная техника
• Автовышки и телескопические подъемники

Коммунальная и специальная техника:

• Мусоровозы с боковой и задней загрузкой
• Комбинированные уборочные машины
• Илососные машины
• Снегоуборочная техника с несколькими рабочими органами
• Поливомоечная техника

Сельскохозяйственная техника:

• Погрузчики-экскаваторы
• Кормораздатчики с множественными функциями
• Манипуляторы для работы с рулонами
• Многофункциональные тракторные навески
• Самоходные опрыскиватели

Промышленное оборудование:

• Многопозиционные прессы
• Формовочные машины
• Манипуляционные роботы
• Автоматические сборочные линии
• Упаковочное оборудование с множественными приводами

Лесозаготовительная техника:

• Харвестеры
• Форвардеры
• Многофункциональные лесные манипуляторы
• Сучкорезные машины

Также ознакомьтесь с ассортиментом качественных болгарских гидрораспределителей на 40 л/мин для высоконагруженных применений.

Условия эксплуатации и требования к системе

Требования к гидравлической системе:

• Производительность насоса: от 100 до 280 л/мин (в зависимости от количества одновременно работающих секций)
• Рабочее давление: до 315 бар
• Класс чистоты масла: ISO 4406 не ниже 20/18/15
• Вязкость масла: 20-80 сСт при рабочей температуре
• Обязательная установка фильтров высокого давления

Требования к пневматической системе:

• Рабочее давление воздуха: 5-8 бар
• Производительность компрессора: с учетом объема всех пневмопоршней
• Наличие системы подготовки воздуха (фильтр-влагоотделитель)
• Рекомендуется установка маслораспылителя для смазки пневмопоршней
• Использование качественных пневмошлангов и фитингов

Условия монтажа:

• Установка на жесткое основание с надежным креплением
• Горизонтальное положение моноблока
• Обеспечение свободного доступа для обслуживания
• Защита от механических повреждений
• Прокладка пневмолиний без резких перегибов

Преимущества и экономическая эффективность

Основные преимущества многосекционного моноблока

Конструктивные преимущества:

• Семь независимых рабочих секций в одном корпусе
• Компактность по сравнению с отдельными распределителями
• Меньшее количество соединений и фитингов
• Единая система крепления
• Упрощенная гидравлическая схема
• Снижение массы и габаритов гидросистемы

Функциональные преимущества:

• Независимое управление каждой секцией
• Возможность одновременной работы нескольких секций
• Быстрое время отклика
• Высокая точность позиционирования
• Взрывобезопасное пневматическое управление
• Возможность программирования рабочих циклов

Эксплуатационные преимущества:

• Упрощенный монтаж на технике
• Снижение трудозатрат на установку
• Меньшее количество соединений требует меньше обслуживания
• Удобная диагностика и локализация неисправностей
• Возможность замены отдельных секций без демонтажа всего моноблока

Экономическая выгода применения

Использование многосекционного гидрораспределителя китайского производства обеспечивает:

• Снижение стоимости комплектации на 40-50% по сравнению с европейскими аналогами
• Экономию на гидравлических трубопроводах и фитингах
• Уменьшение времени монтажа на 30-40%
• Снижение массы гидравлической системы
• Сокращение затрат на обслуживание
• Уменьшение вероятности утечек за счет меньшего количества соединений
• Компактное размещение оборудования на технике

Как приобрести гидрораспределитель в магазине Арис

Для покупки гидрораспределителя 07Р40-1А8A8A8А8А8А8А8 GKZ1 КИТАЙ вы можете:

• Оформить заказ через корзину на сайте
• Получить профессиональную консультацию по телефону
• Направить запрос на коммерческое предложение
• Посетить офис компании для личной консультации

Все контактные данные, адреса и график работы размещены на странице контактов. Наши инженеры помогут рассчитать параметры гидросистемы, подберут оптимальную конфигурацию моноблока и проконсультируют по вопросам монтажа и эксплуатации.

Условия поставки и оплаты от компании Арис

Мы предлагаем гибкие условия для всех категорий клиентов:

Варианты доставки:

• Транспортными компаниями по России и СНГ
• Экспресс-доставка в крупные города (1-3 дня)
• Самовывоз со склада в г. Уфа
• Организация доставки на объект заказчика
• Международная доставка в страны СНГ

Способы оплаты:

• Безналичный расчет для юридических лиц с НДС
• Безналичный расчет без НДС для работающих по УСН
• Оплата по факту поставки для постоянных клиентов
• Наличный и безналичный расчет для физических лиц
• Возможность предоставления рассрочки платежа

Гарантии и сервис:

• Официальная гарантия производителя на 12 месяцев
• Предпродажная проверка и испытания
• Техническая поддержка при монтаже
• Поставка запасных частей и ремкомплектов
• Консультации по настройке и регулировке
• Помощь в разработке гидравлических схем

Подробную информацию о сроках, стоимости и условиях доставки и оплаты уточняйте у менеджеров отдела продаж. Мы гарантируем качество поставляемой продукции, быструю отгрузку со склада и профессиональную техническую поддержку.
