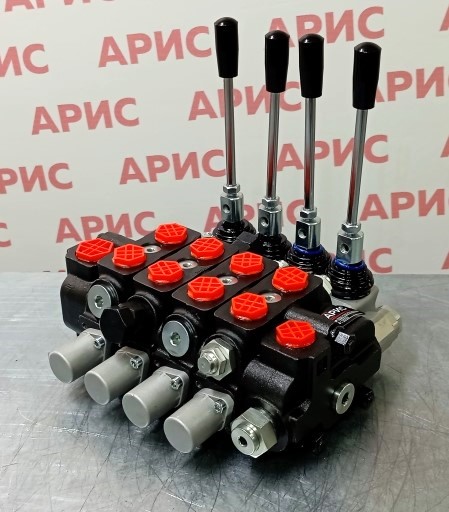

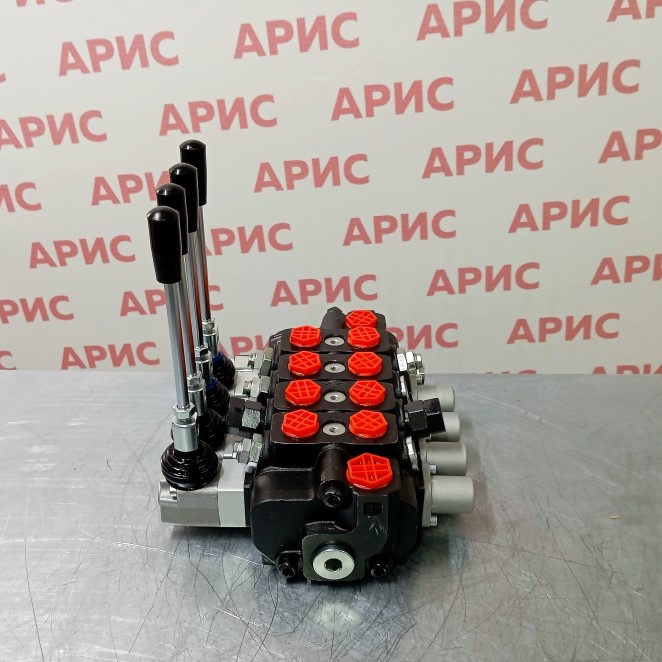

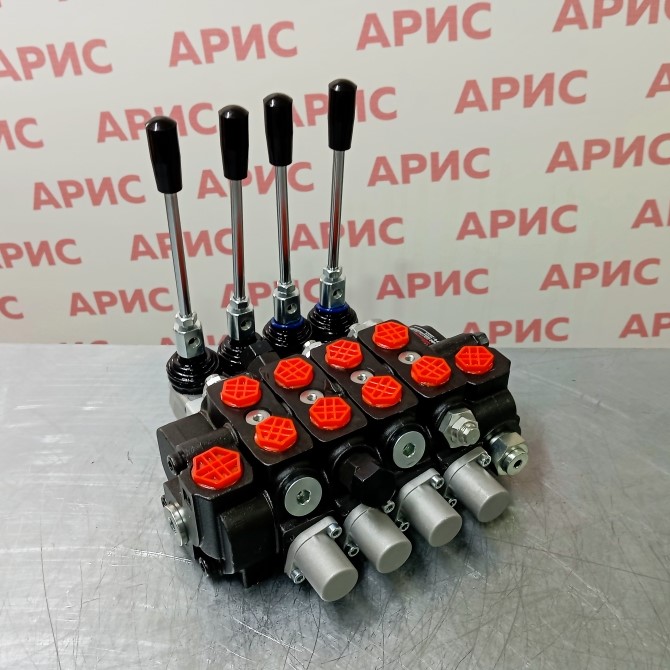

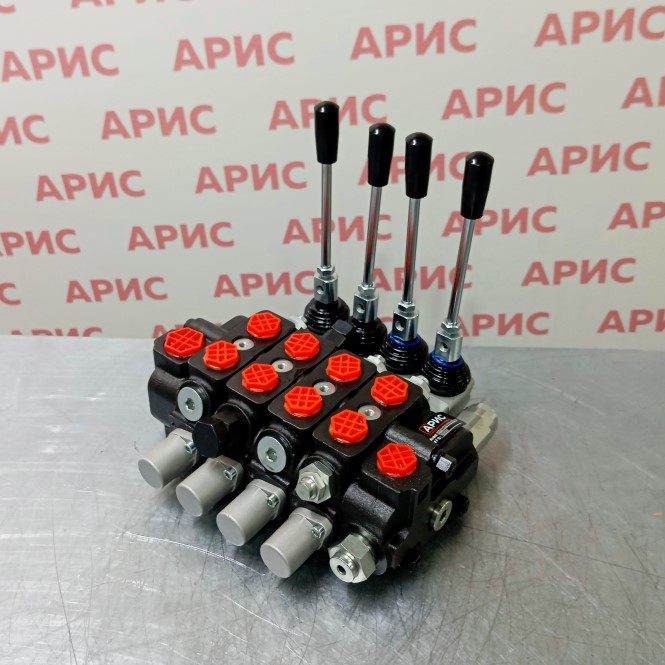

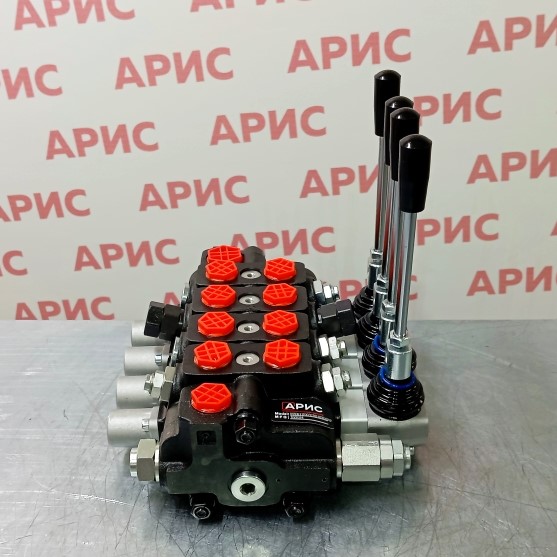

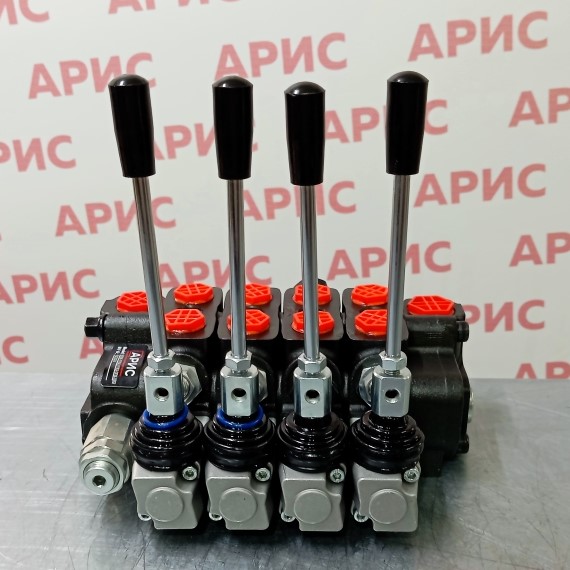

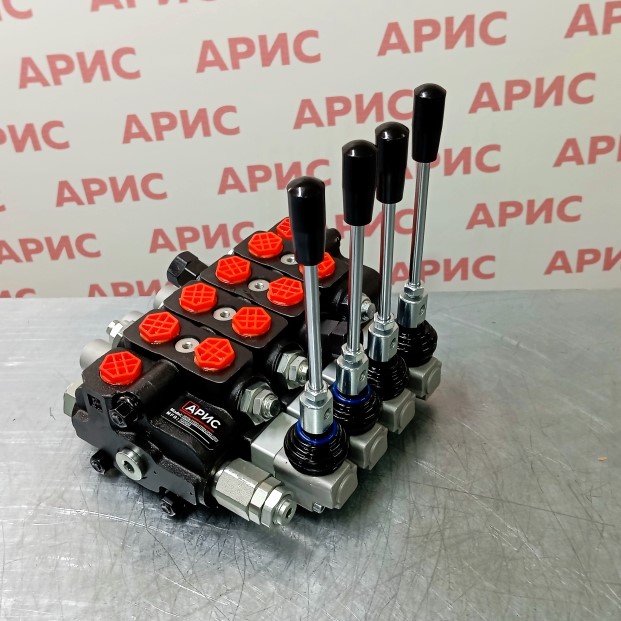

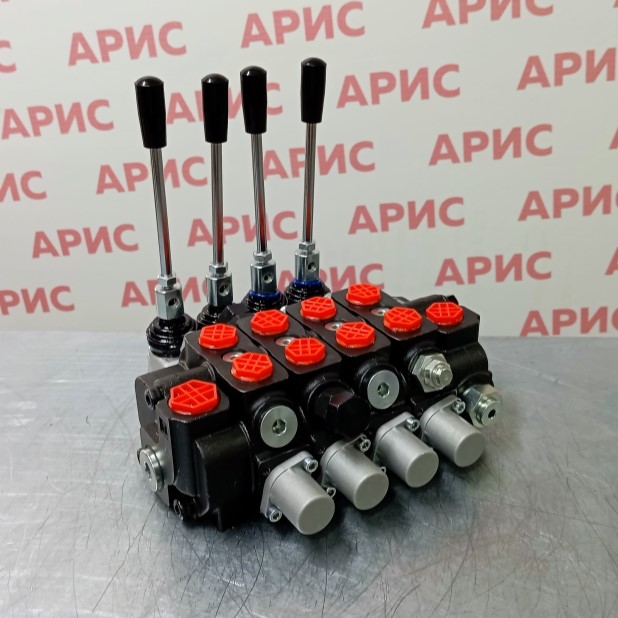

Гидрораспределитель HSSD6-Y1TGG-Y1TG2-OTXX-OTG2 (D1D1A1A1) КИТАЙ

Гидрораспределитель HSSD6-Y1TGG-Y1TG2-OTXX-OTG2 (D1D1A1A1) китайского производства представляет собой высокотехнологичное шестисекционное моноблочное гидравлическое устройство со сложной комбинированной конфигурацией управления, предназначенное для реализации самых требовательных схем управления потоками рабочей жидкости в многофункциональных гидросистемах. Это профессиональное инженерное решение для специализированной техники, где требуется сочетание различных типов управления с дополнительными функциональными возможностями при высокой надежности и точности работы.

Техническая информация о модели HSSD6-Y1TGG-Y1TG2-OTXX-OTG2 (D1D1A1A1)

Детальная расшифровка обозначения гидрораспределителя

В сложной маркировке гидрораспределителя HSSD6-Y1TGG-Y1TG2-OTXX-OTG2 (D1D1A1A1) заложена исчерпывающая информация о конфигурации каждой секции:

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Такая сложная конфигурация позволяет реализовать уникальную схему управления с различными типами центровых позиций, комбинацией пилотного и ручного управления, что делает этот распределитель универсальным решением для самой требовательной техники. В обширном каталоге гидрораспределителейподобные многофункциональные модели представляют собой вершину технологического развития гидравлических систем управления.

Назначение и область применения

Распределитель предназначен для сложного многоконтурного управления направлением и величиной потоков гидравлической жидкости в специализированных системах мобильной и стационарной техники с особыми требованиями к функциональности. Устройство эффективно работает на специальных модификациях экскаваторов с дополнительным навесным оборудованием, лесозаготовительных комплексах, многофункциональных манипуляторах, буровых установках специального назначения, крупных автокранах и другом высокотехнологичном оборудовании, где одновременно требуется различные типы управления и специфические гидравлические функции. Среди всего разнообразия гидрораспределителей на 40 л модели с индивидуальной конфигурацией секций позволяют решать уникальные технические задачи.

Функциональные особенности гидрораспределителя HSSD6-Y1TGG-Y1TG2-OTXX-OTG2 (D1D1A1A1)

Принцип работы и схема подключения

Гидрораспределитель работает по золотниковому принципу с комплексной системой управления:

Секции 1-2 (пилотное управление с закрытым центром): Управляются гидравлическими сигналами от джойстиков или пилотных распределителей. В нейтральном положении все порты заблокированы (закрытый центр Y), что обеспечивает удержание положения исполнительных механизмов и возможность использования систем Load Sensing. Секция 2 имеет дополнительную функцию G2 (может быть встроенный предохранительный клапан, обратный клапан или другой элемент).

Секция 3 (нейтральная/заглушенная с открытым центром): Может использоваться как проходная секция для гидравлической связи или быть заглушенной для будущего расширения конфигурации. Открытый центр O обеспечивает свободный проход жидкости от насоса к баку в нейтральном положении.

Секция 4 (пилотное управление с открытым центром): Управляется гидравлически, но в нейтральном положении обеспечивает свободный проход жидкости (открытый центр O), что подходит для систем с постоянным потоком. Имеет дополнительную функцию G2.

Секции 5-6 (ручное управление): Две секции с механическим управлением через рычаги для вспомогательных или резервных функций, не требующих пропорционального управления.

Такая сложная конфигурация позволяет оптимально распределить функции управления между автоматическими, пропорциональными и ручными контурами, обеспечивая максимальную гибкость системы. Для техники стандартной конфигурации также представлены гидрораспределители китайского производства на 40 л более простых модификаций.

Количество рабочих линий и их назначение

Шестисекционный распределитель имеет следующие основные гидравлические соединения:

• P — общая линия подачи давления от основного гидронасоса
• T — общая линия слива рабочей жидкости в гидробак
• A1, B1 — рабочие линии первой секции (пилотное управление, закрытый центр)
• A2, B2 — рабочие линии второй секции (пилотное управление с доп. функцией, закрытый центр)
• A3, B3 — рабочие линии третьей секции (заглушенная или проходная)
• A4, B4 — рабочие линии четвертой секции (пилотное управление с доп. функцией, открытый центр)
• A5, B5 — рабочие линии пятой секции (ручное управление)
• A6, B6 — рабочие линии шестой секции (ручное управление)
• X1-X4, Y1-Y4 — управляющие пилотные порты для секций с гидравлическим управлением
• LS — порт Load Sensing (если применимо для секций с закрытым центром)

Особенности конструкции и возможности регулировки

Золотниковая моноблочная конструкция обеспечивает:

• Высокую жесткость блока и минимальные деформации под давлением
• Прецизионную обработку всех золотниковых пар (зазор 3-6 мкм)
• Минимальные внутренние утечки благодаря высокому классу чистоты обработки
• Модульность — возможность замены отдельных секций при обслуживании
• Встроенные дополнительные функции в секциях G2 (предохранительные клапаны, обратные клапаны, дроссели)
• Различные типы центровых позиций для оптимизации энергопотребления системы

Пилотные секции обеспечивают:

• Плавное пропорциональное регулирование потока от нуля до максимума
• Точное дозирование скорости движения исполнительных механизмов
• Возможность одновременной работы нескольких секций
• Снижение динамических нагрузок на систему

Ручные секции обеспечивают:

• Независимое механическое управление для вспомогательных функций
• Надежную работу без зависимости от электрических или гидравлических систем управления
• Простоту использования для периодически используемых функций

Надежность и ресурс работы

Китайские гидрораспределители серии HS высокого класса изготавливаются на прецизионном оборудовании с многоступенчатым контролем качества. Расчетный ресурс работы пилотных секций составляет не менее 2 000 000 циклов переключений, механических секций — не менее 800 000 циклов при соблюдении требований к чистоте рабочей жидкости класса 17/15/12 по ISO 4406. Применение уплотнений премиум-класса и специальных износостойких покрытий рабочих поверхностей обеспечивает стабильность характеристик на протяжении всего срока эксплуатации. Модульная секционная конструкция существенно упрощает обслуживание и ремонт.

Применение и совместимость

Рекомендуемые области использования

Гидрораспределитель со сложной конфигурацией оптимально подходит для применения в следующих типах специализированной техники:

Многофункциональная строительная техника: экскаваторы с дополнительным навесным оборудованием (гидромолоты, захваты, фрезы), требующие различных типов управления для основных и вспомогательных функций.

Лесозаготовительная техника специального назначения: харвестеры с расширенными функциями, форвардеры с многофункциональными манипуляторами, комбинированные машины для лесозаготовки.

Крупногабаритные автокраны: управление основными функциями через джойстики (стрела, гусек, вылет) и вспомогательными через рычаги (аутригеры, лебедки).

Буровые установки специального назначения: комбинированное управление основным буровым процессом и вспомогательными механизмами стабилизации, подачи, очистки.

Специальные манипуляторы: роботизированные манипуляторы для сложных операций, требующие высокой точности основных движений и грубого управления вспомогательными функциями.

Комбинированная дорожная и коммунальная техника: машины с множеством различных рабочих органов, требующих разных типов управления и режимов работы.

Карьерная и горнодобывающая техника: экскаваторы и погрузчики специального назначения с дополнительным технологическим оборудованием.

Для стандартной техники с типовыми требованиями также доступны гидрораспределители серии Z50 болгарского производства с проверенной надежностью.

Совместимость с гидравлическими системами

Распределитель совместим с современными гидросистемами, использующими:

• Аксиально-поршневые насосы с регулируемой производительностью 100-240 л/мин
• Системы Load Sensing (LS) с адаптацией производительности под фактическую нагрузку
• Системы с открытым центром (open center) для секций с типом O
• Гидроцилиндры различных размеров (от 40 до 150 мм диаметр поршня)
• Гидромоторы с рабочим объемом от 20 до 250 см³/об
• Двухосевые джойстики с гидравлическими пропорциональными выходами
• Электрогидравлические преобразователи для интеграции в системы с электронным управлением
• Дополнительные пилотные насосы производительностью 12-20 л/мин

Условия эксплуатации

Для обеспечения надежной работы сложного многосекционного распределителя необходимо строго соблюдать следующие требования:

• Использование высококачественного гидравлического масла вязкостью 32-68 сСт при рабочей температуре
• Чистота рабочей жидкости не ниже класса 17/15/12 по ISO 4406 (критически важно для пилотных секций)
• Обязательная установка высокоэффективных фильтров тонкой очистки (5-10 мкм) на основной напорной линии
• Отдельная фильтрация пилотной линии фильтром 5-10 мкм
• Правильное подключение всех пилотных линий строго согласно монтажной схеме
• Установка индивидуальных предохранительных клапанов на критичных рабочих линиях
• Контроль стабильности пилотного давления (рекомендуется 25-30 бар)
• Исключение гидроударов и резких скачков давления
• Постоянный контроль температуры масла (рабочая температура 40-70°C, максимум 80°C)
• Регулярная проверка всех соединений на герметичность
• Периодическая диагностика состояния золотниковых пар
• Защита от механических повреждений и вибраций
• Своевременная замена фильтрующих элементов

Преимущества и экономическая эффективность

Преимущества перед аналогами

Максимальная гибкость конфигурации: Сочетание различных типов управления и центровых позиций позволяет оптимально адаптировать распределитель под уникальные требования конкретной машины.

Оптимизация энергопотребления: Комбинация закрытого и открытого центра позволяет реализовать энергоэффективные схемы с минимальными потерями.

Высокая функциональность: Шесть независимых секций с различными характеристиками обеспечивают управление самой сложной многофункциональной техникой.

Профессиональное пропорциональное управление: Пилотные секции обеспечивают прецизионное управление основными функциями с высокой точностью и плавностью.

Надежность резервирования: Наличие ручных секций обеспечивает возможность управления критичными функциями даже при отказе пилотной системы.

Встроенные защитные функции: Дополнительные элементы G2 повышают безопасность и надежность работы системы.

Конкурентная цена: При стоимости на 40-45% ниже европейских аналогов (Parker, Bosch Rexroth, Danfoss, Walvoil) обеспечивается сопоставимый уровень функциональности.

Модульная конструкция: Возможность замены отдельных секций упрощает обслуживание и снижает стоимость владения.

Для техники европейского производства также представлены гидрораспределители на 40 л болгарского производства с увеличенным ресурсом.

Экономическая эффективность

Применение гидрораспределителя HSSD6-Y1TGG-Y1TG2-OTXX-OTG2 (D1D1A1A1) позволяет:

• Снизить затраты на комплектацию гидравлической системы специализированной техники на 40-45% по сравнению с европейскими решениями
• Повысить производительность машины на 20-30% за счет оптимального распределения типов управления между функциями
• Сократить расход топлива на 10-15% благодаря энергоэффективной комбинированной схеме центровых позиций
• Уменьшить время цикла операций за счет возможности одновременной работы нескольких функций
• Снизить утомляемость оператора благодаря эргономичному джойстиковому управлению основными функциями
• Повысить универсальность машины благодаря возможности подключения различного навесного оборудования
• Упростить интеграцию в современные системы управления с электроникой
• Сократить затраты на обучение операторов благодаря интуитивному управлению
• Обеспечить быструю окупаемость (12-18 месяцев) при производстве или модернизации специализированной техники

Как купить гидрораспределитель в Арис

Для приобретения гидрораспределителя HSSD6-Y1TGG-Y1TG2-OTXX-OTG2 (D1D1A1A1) свяжитесь со специалистами компании Арис через страницу контактов. Учитывая сложность конфигурации данной модели, наши квалифицированные инженеры-гидравлики проведут углубленную техническую консультацию, помогут определить оптимальность выбранной конфигурации для вашей задачи, при необходимости предложат альтернативные схемы, подберут совместимые джойстики, пилотные насосы и дополнительное оборудование, разработают детальную гидравлическую схему подключения с указанием всех портов и предложат выгодные условия поставки с технической поддержкой на этапе монтажа.

Подробная информация об условиях оплаты и доставки размещена в соответствующем разделе нашего сайта. Мы работаем с различными формами расчета и обеспечиваем надежную доставку сложного крупногабаритного гидравлического оборудования по всей территории России с полным комплектом технической документации, гарантией качества и сохранности груза.

Компания Арис — ваш надежный партнер в поставках профессиональных гидравлических компонентов для самой сложной специализированной техники!
