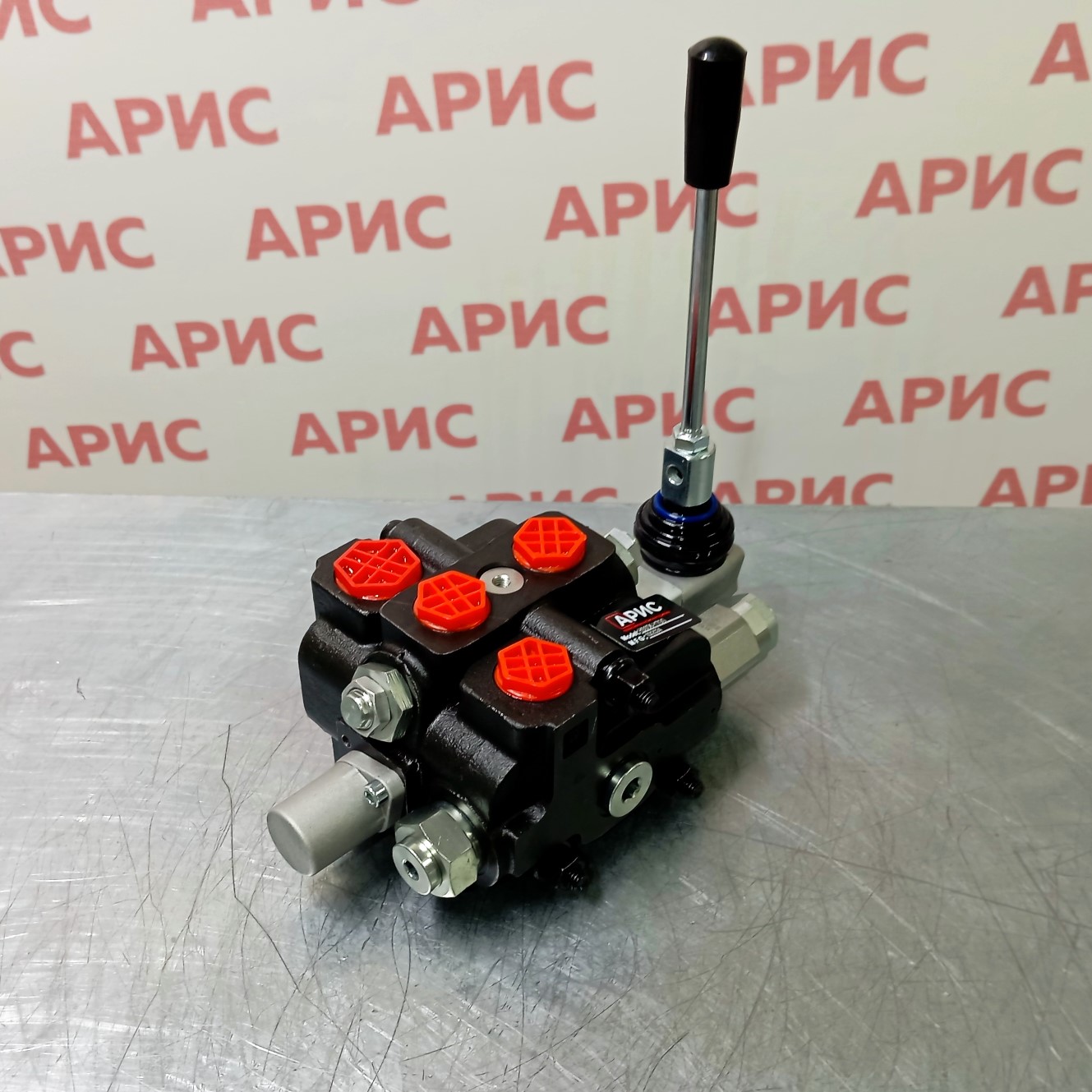

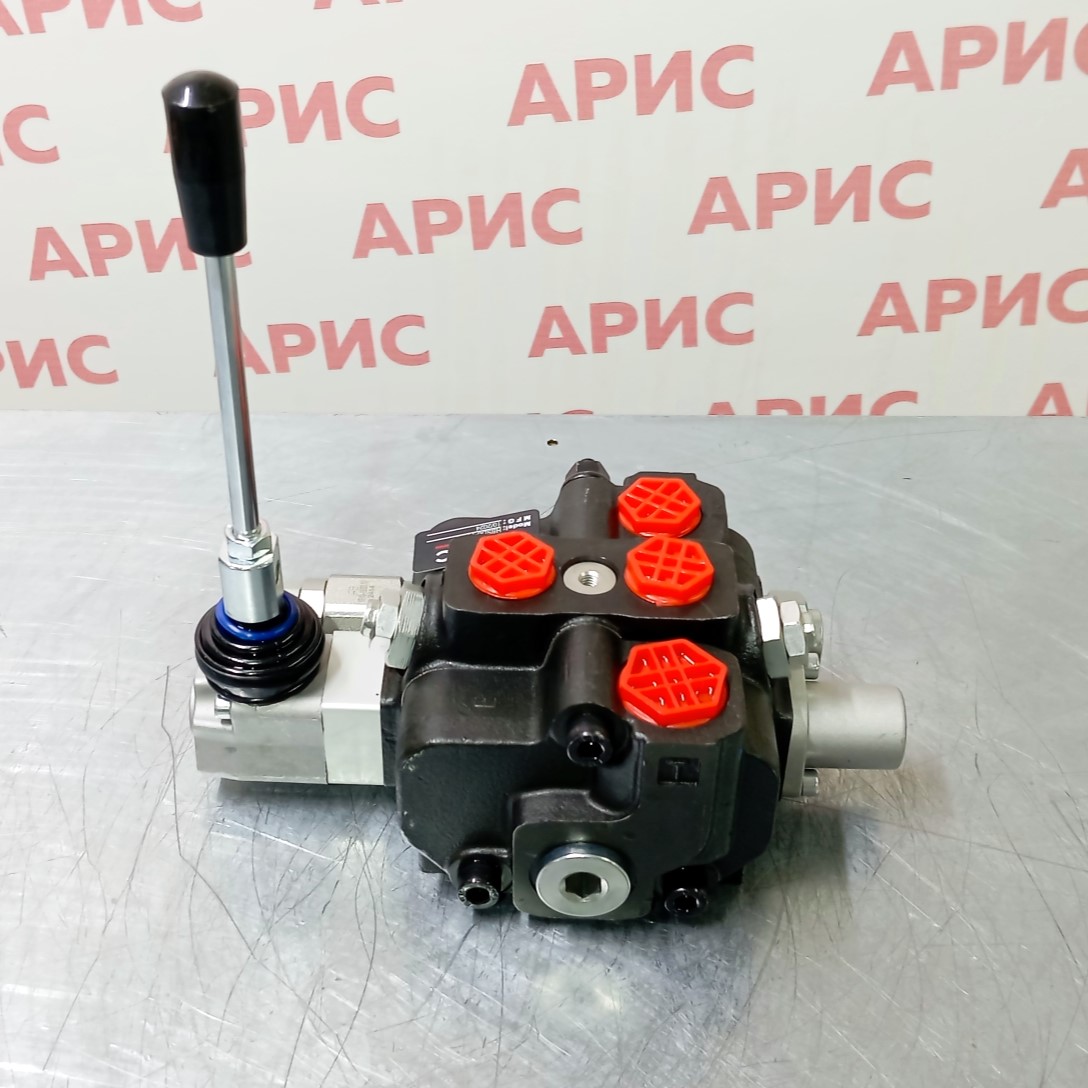

Гидрораспределитель HSSD6-YTGG (D1) КИТАЙ

Гидрораспределитель HSSD6-YTGG (D1) китайского производства представляет собой моноблочное секционное гидравлическое устройство с гидравлическим (пилотным) управлением, предназначенное для точного распределения потоков рабочей жидкости в современных гидросистемах мобильной техники. Это профессиональное решение для оборудования, где требуется плавное пропорциональное управление несколькими исполнительными механизмами через джойстики при высоком уровне надежности и функциональности.

Техническая информация о гидрораспределителе HSSD6-YTGG (D1)

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Такая конфигурация обеспечивает комплексное управление шестью независимыми исполнительными механизмами через систему гидравлического пилотного управления, что идеально подходит для современной многофункциональной техники. В широком ассортименте гидрораспределителей модели с пилотным управлением занимают особое место благодаря своей точности и удобству эксплуатации.

Назначение и область применения

Распределитель предназначен для прецизионного управления направлением и величиной потоков гидравлической жидкости в сложных многоконтурных системах мобильной техники. Устройство эффективно работает на экскаваторах, погрузчиках, манипуляторах, лесозаготовительной технике, автокранах, буровых установках и другом специализированном оборудовании, где требуется одновременное плавное управление несколькими гидравлическими приводами через джойстики. Среди всего многообразия гидрораспределителей на 40 лмногосекционные модели с пилотным управлением являются наиболее технологичными решениями для профессиональной техники.

Функциональные особенности и конструкция

Принцип работы и схема подключения

Гидрораспределитель HSSD6-YTGG (D1) работает по золотниковому принципу с гидравлическим пилотным управлением. Все шесть секций управляются путем подачи управляющего давления на торцы золотников от внешнего источника — обычно это двухосевые джойстики с пропорциональными гидравлическими выходами. При отклонении рычага джойстика управляющее давление поступает на соответствующий торец золотника, вызывая его смещение пропорционально величине отклонения рычага.

Каждая из шести секций может независимо управлять своим исполнительным механизмом, обеспечивая:

• Подачу жидкости в прямом направлении с регулируемым расходом
• Подачу жидкости в обратном направлении с регулируемым расходом
• Нейтральное положение с блокировкой или определенным типом разгрузки

Пропорциональное управление позволяет оператору точно контролировать скорость и усилие каждого исполнительного механизма, что критически важно для выполнения сложных операций (точное позиционирование, работа с хрупкими грузами, синхронное движение нескольких приводов). Многие специалисты выбирают гидрораспределители китайского производства на 40 л для комплектации современной техники благодаря оптимальному соотношению цены, качества и функциональности.

Количество рабочих линий и их назначение

Шестисекционный распределитель имеет следующие гидравлические соединения:

• P — общая линия подачи давления от основного гидронасоса
• T — общая линия слива рабочей жидкости в гидробак
• A1, B1 — рабочие линии первой секции
• A2, B2 — рабочие линии второй секции
• A3, B3 — рабочие линии третьей секции
• A4, B4 — рабочие линии четвертой секции
• A5, B5 — рабочие линии пятой секции
• A6, B6 — рабочие линии шестой секции
• X1-X6, Y1-Y6 — управляющие (пилотные) порты для каждой секции

Управляющие порты подключаются к джойстикам или пилотным распределителям, которые преобразуют механическое перемещение рычагов в пропорциональное гидравлическое давление для управления золотниками.

Особенности конструкции золотникового типа

Золотниковая конструкция гидрораспределителя HSSD6-YTGG (D1) обладает следующими преимуществами:

• Высокая герметичность благодаря прецизионной обработке золотников и гильз (зазор 3-6 мкм)
• Плавное пропорциональное управление без рывков и ударов
• Минимальные внутренние утечки (менее 0,5 л/мин на секцию)
• Высокая чувствительность к управляющему сигналу
• Модульная секционная конструкция, позволяющая собирать блок нужной конфигурации
• Возможность установки дополнительных функциональных элементов (предохранительных клапанов, обратных клапанов, дросселей)
• Защитное покрытие внутренних поверхностей для увеличения износостойкости

Секционная моноблочная конструкция обеспечивает высокую жесткость и минимальное количество потенциальных мест утечек по сравнению с модульными системами на плитах.

Возможности регулировки потока

Пилотное управление обеспечивает:

• Плавное пропорциональное регулирование расхода от нуля до максимума
• Независимое управление скоростью каждого исполнительного механизма
• Возможность одновременной работы нескольких секций без взаимного влияния
• Точное дозирование потока для прецизионных операций
• Снижение динамических нагрузок на гидросистему за счет плавных разгонов и торможений

Некоторые модификации могут дополнительно комплектоваться встроенными дросселями для ограничения максимального потока через отдельные секции, что позволяет адаптировать характеристики под конкретные исполнительные механизмы.

Надежность и ресурс работы

Китайские гидрораспределители серии HS изготавливаются на современном высокоточном оборудовании с применением технологий CNC-обработки и автоматизированной сборки. Расчетный ресурс работы составляет не менее 2 000 000 циклов переключений при соблюдении требований к чистоте рабочей жидкости и правильной эксплуатации. Применение качественных уплотнительных материалов европейского производства и специальных защитных покрытий рабочих поверхностей обеспечивает стабильность характеристик на протяжении всего срока службы. Модульная конструкция упрощает обслуживание и позволяет заменять отдельные секции при необходимости.

Применение и совместимость

Рекомендуемые области использования

Гидрораспределитель оптимально подходит для применения в следующих типах профессиональной техники:

Строительная техника: экскаваторы всех классов (управление ковшом, стрелой, рукоятью, поворотом платформы, ходом), экскаваторы-погрузчики, автокраны, буровые установки, бетононасосы с распределительными стрелами.

Лесозаготовительная техника: харвестеры (управление захватом, протяжкой, пилой, сучкорезными ножами, поворотом головки), форвардеры, манипуляторы для погрузки леса, валочно-пакетирующие машины.

Коммунальная и дорожная техника: комбинированные дорожные машины с множеством рабочих органов, снегоуборочная техника, мусоровозы с прессующим механизмом и боковой загрузкой.

Сельскохозяйственная техника: многофункциональные погрузчики с различным навесным оборудованием, самоходные кормоуборочные комбайны, большие опрыскиватели.

Специальная техника: манипуляторы различного назначения, подъемные платформы, гидравлические краны, буровые установки, эвакуаторы с краном-манипулятором.

Промышленное оборудование: крупногабаритные гидравлические прессы, литьевые машины, автоматизированные производственные линии с гидроприводом.

Для техники с меньшим количеством функций также доступны гидрораспределители серии Z50 болгарского производства с проверенной репутацией.

Совместимость с гидравлическими системами

Распределитель совместим с гидросистемами, использующими:

• Аксиально-поршневые насосы с регулируемой производительностью 80-240 л/мин
• Системы Load Sensing (LS) с адаптацией производительности под нагрузку
• Гидроцилиндры с диаметром поршня от 40 до 150 мм
• Гидромоторы с рабочим объемом от 20 до 250 см³/об
• Джойстики с гидравлическими пропорциональными выходами
• Системы с электронным управлением (при установке электрогидравлических преобразователей)

Для работы пилотной системы требуется отдельный источник управляющего давления — обычно это дополнительный шестеренный насос производительностью 10-15 л/мин с редукционным клапаном на выходе для стабилизации давления на уровне 25-30 бар.

Условия эксплуатации

Для обеспечения надежной и долговечной работы распределителя необходимо соблюдать следующие требования:

• Использование гидравлического масла вязкостью 32-68 сСт при рабочей температуре
• Чистота рабочей жидкости не ниже класса 17/15/12 по ISO 4406 (критически важно для пилотных систем)
• Обязательная установка высокоэффективных фильтров тонкой очистки (5-10 мкм) на напорной линии
• Отдельная фильтрация управляющей (пилотной) линии фильтром 10 мкм
• Правильное подключение всех пилотных линий согласно схеме
• Установка предохранительных клапанов на рабочих линиях для защиты исполнительных механизмов
• Исключение гидроударов и скачков давления в системе
• Регулярный контроль температуры масла (не выше 80°C)
• Периодическая проверка герметичности всех соединений
• Защита распределителя от механических повреждений и вибраций

Преимущества и экономическая эффективность

Преимущества перед аналогами

Профессиональное пропорциональное управление: Пилотная система обеспечивает максимально точное и плавное управление всеми функциями техники, что повышает производительность и качество работы.

Высокая эргономика: Управление через джойстики значительно снижает утомляемость оператора по сравнению с рычажным управлением, особенно при многочасовой работе.

Многофункциональность: Шесть независимых секций позволяют управлять сложной многофункциональной техникой без компромиссов.

Надежность: Отсутствие электрических компонентов в основной конструкции повышает устойчивость к внешним воздействиям.

Модульность: Секционная конструкция позволяет собирать блоки различной конфигурации (от 1 до 8+ секций).

Конкурентная цена: Китайское производство обеспечивает экономию 40-50% по сравнению с европейскими брендами (Parker, Bosch Rexroth, Danfoss) при сопоставимых характеристиках.

Взаимозаменяемость: Стандартные присоединительные размеры обеспечивают совместимость с большинством гидросистем.

Для сравнения различных решений также представлены гидрораспределители на 40 л болгарского производства с увеличенным ресурсом.

Экономическая эффективность

Применение гидрораспределителя HSSD6-YTGG (D1) позволяет:

• Снизить затраты на комплектацию гидравлической системы на 40-50% по сравнению с европейскими аналогами
• Повысить производительность техники на 15-25% за счет точного управления и возможности одновременной работы нескольких функций
• Сократить расход топлива благодаря оптимальному распределению потоков
• Уменьшить время цикла операций за счет плавного и быстрого управления
• Снизить износ исполнительных механизмов благодаря отсутствию резких движений
• Упростить обучение операторов благодаря интуитивному джойстиковому управлению
• Сократить расходы на обслуживание благодаря модульной конструкции
• Обеспечить быструю окупаемость при производстве или модернизации профессиональной техники
