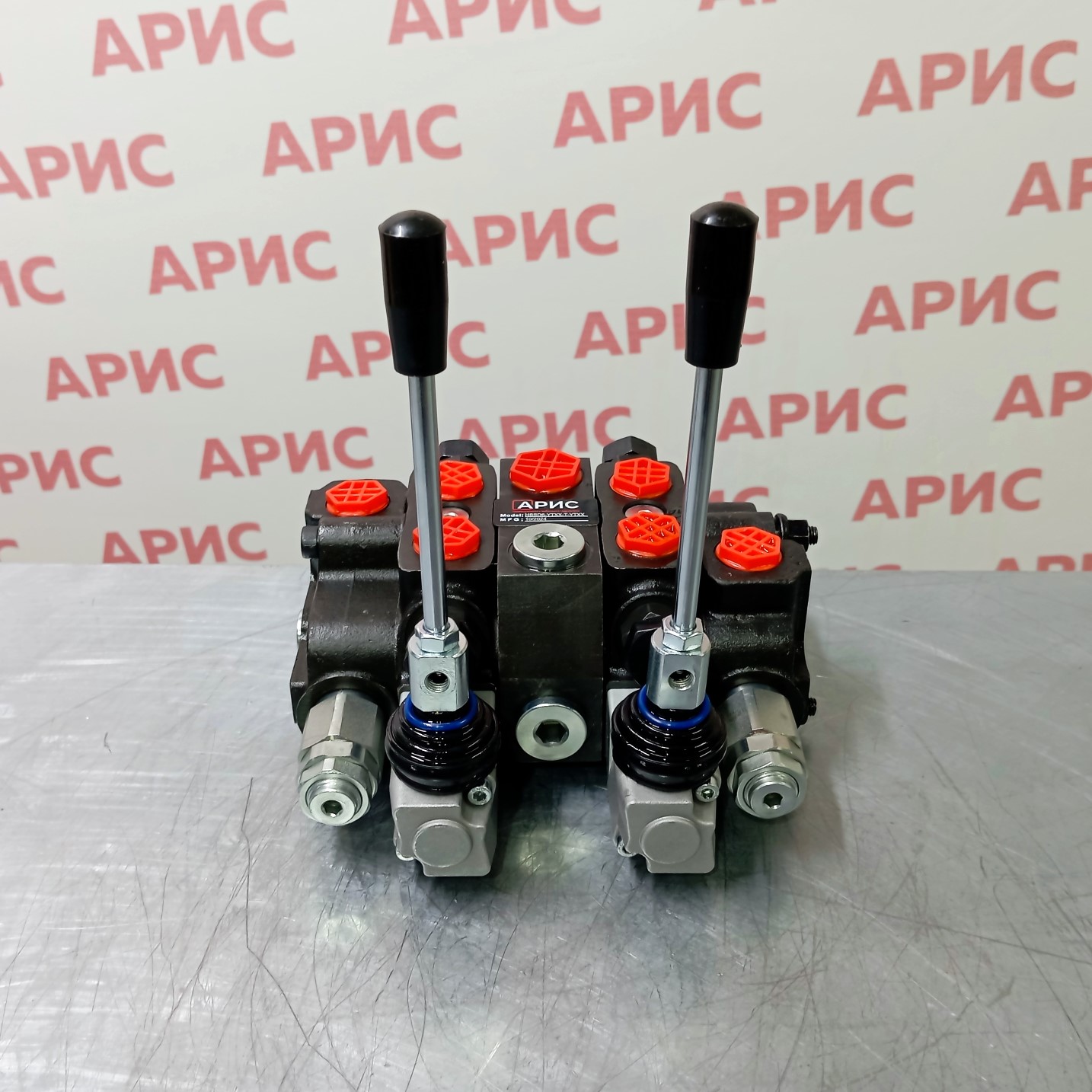

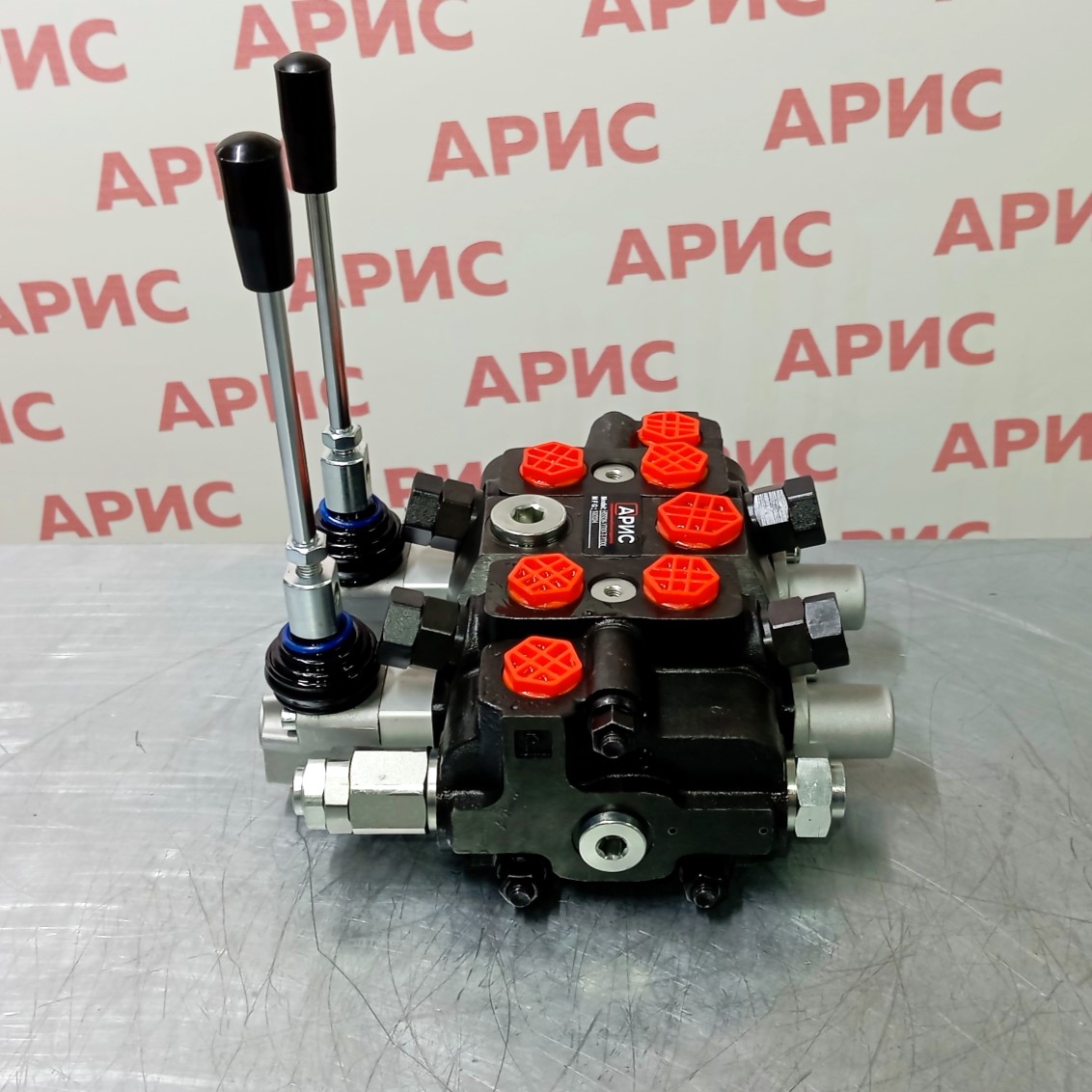

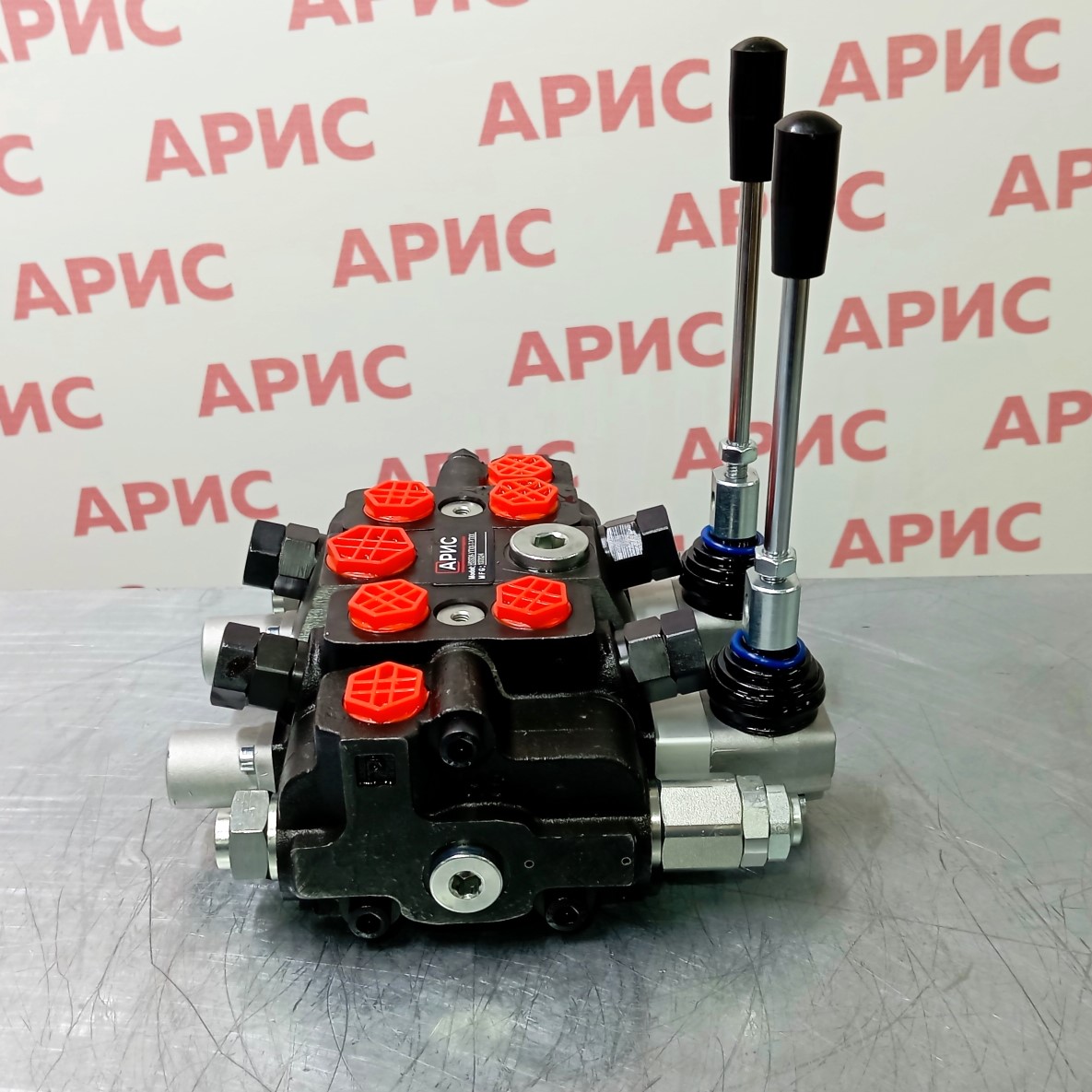

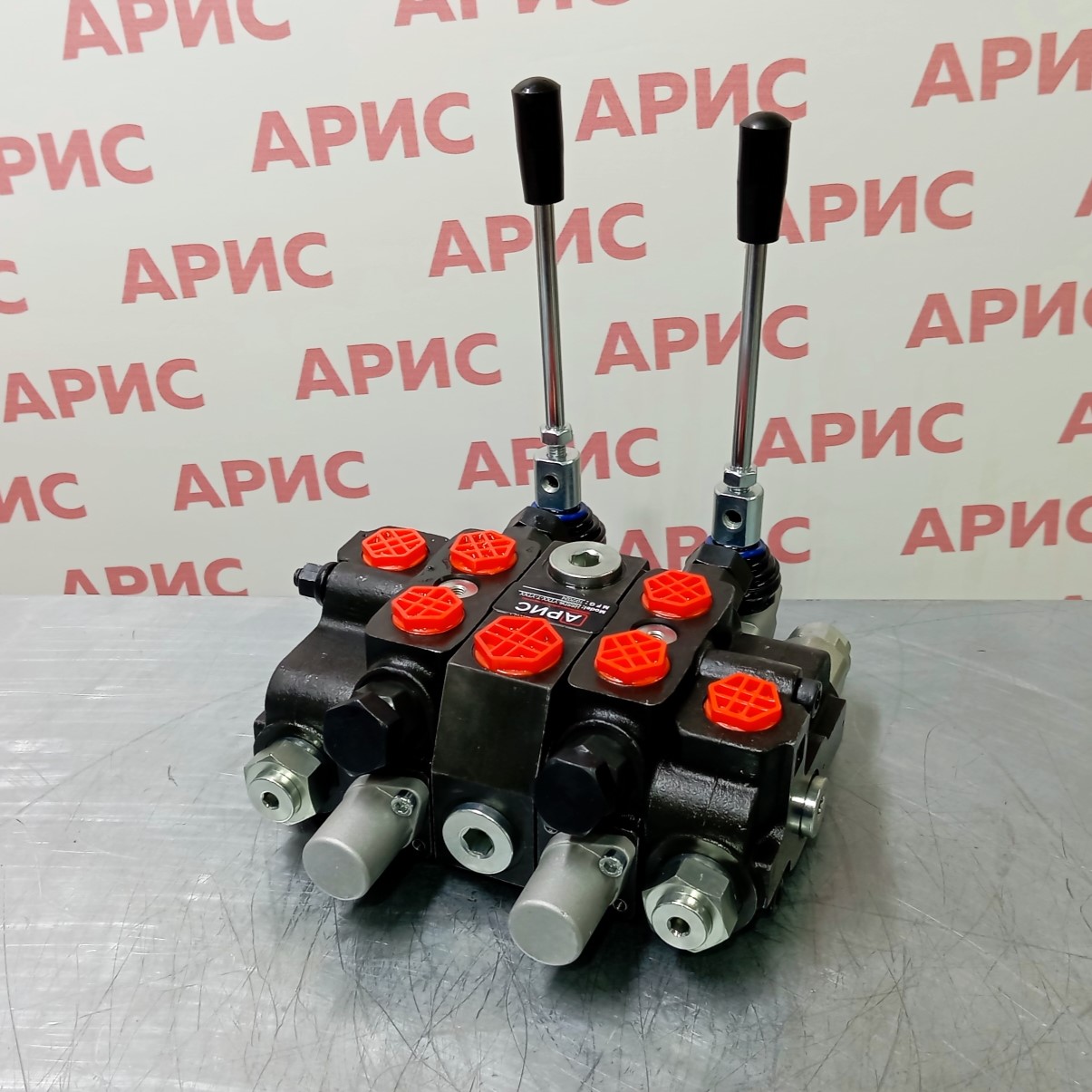

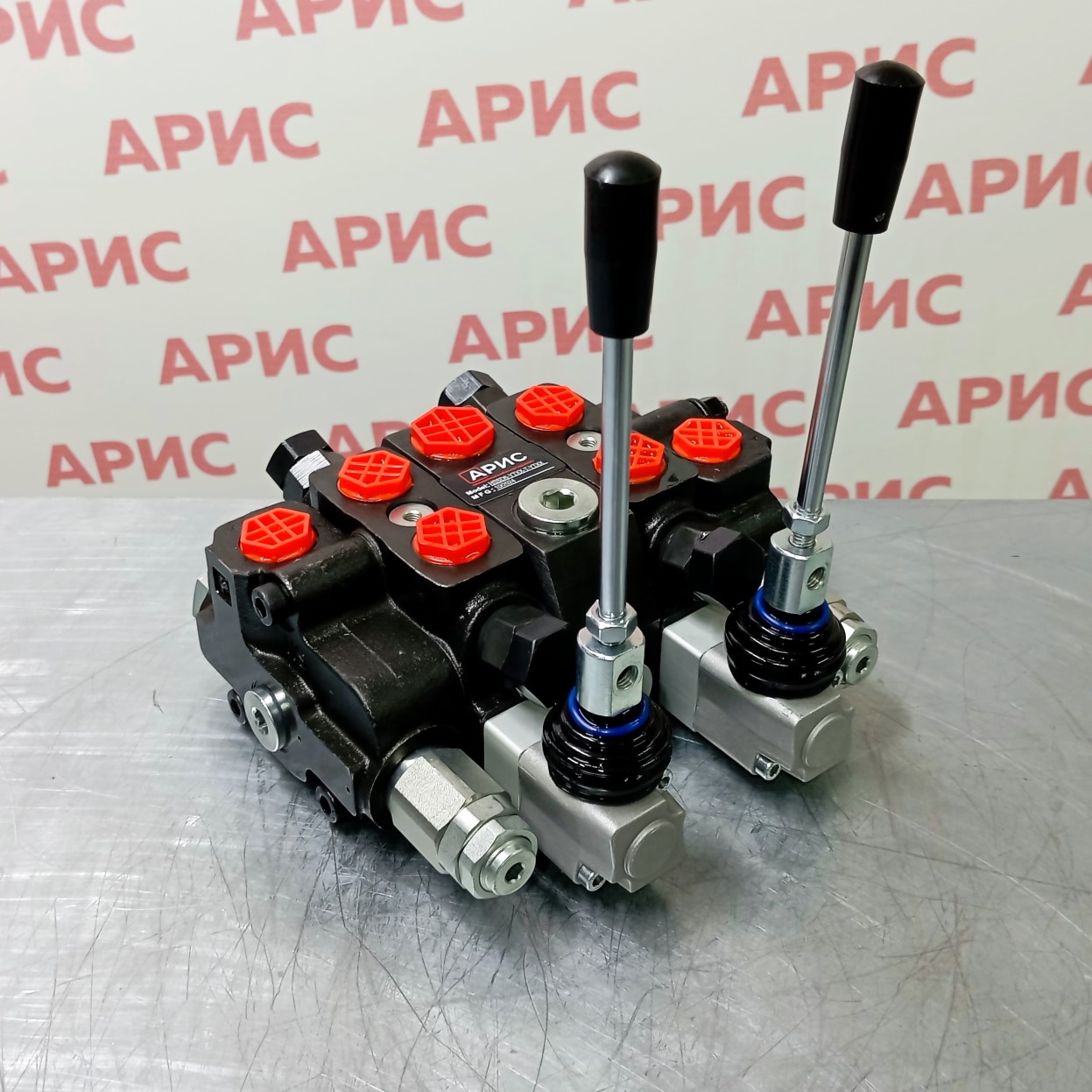

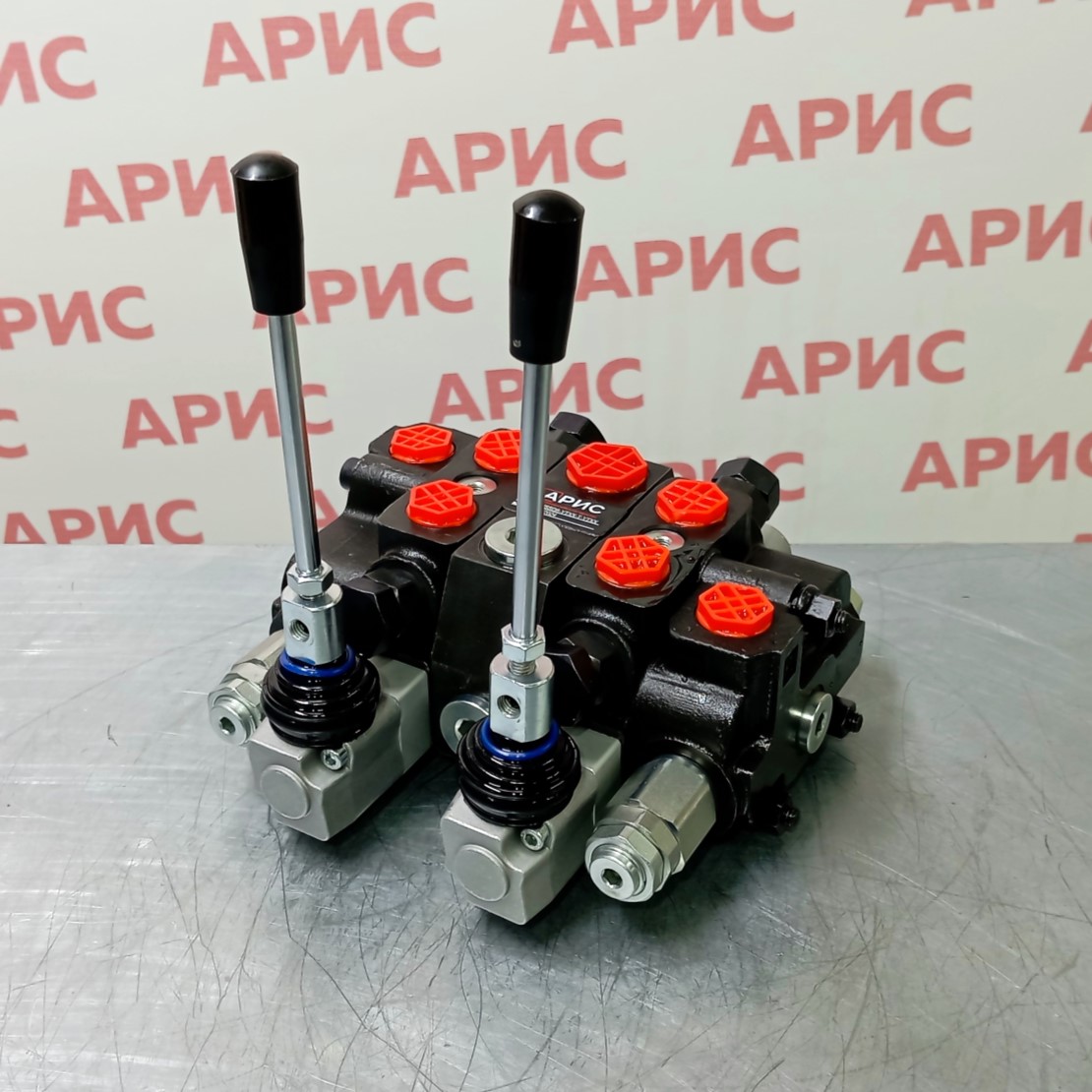

Гидрораспределитель HSSD6-YTXX-T-YTXX (D1D1) КИТАЙ

Гидрораспределитель HSSD6-YTXX-T-YTXX (D1D1) – это современное гидравлическое устройство китайского производства серии P40, разработанное для эффективного управления потоками рабочей жидкости с номинальным расходом до 40 л/мин. Данная модель представляет собой шестисекционный золотниковый распределитель с комбинированным типом управления, сочетающим электрогидравлические элементы и ручное управление, что обеспечивает максимальную гибкость при эксплуатации на различных типах техники.

Техническая информация о гидрораспределителе HSSD6-YTXX-T-YTXX (D1D1)

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Для тех, кто рассматривает альтернативные варианты, стоит обратить внимание на гидрораспределители болгарского производства и продукцию серии Z50, которые также представлены в каталоге.

Функциональные особенности и принцип работы

Конструктивное исполнение

Гидрораспределитель HSSD6-YTXX-T-YTXX (D1D1) выполнен по золотниковому типу с закрытым центром, что обеспечивает полное перекрытие всех линий в нейтральном положении. Такая конструкция позволяет поддерживать давление в системе без постоянной работы насоса, что снижает энергопотребление и нагрев масла. Электрогидравлическое управление осуществляется через встроенные пропорциональные или дискретные электромагнитные клапаны, обеспечивающие точное дистанционное управление.

Схема подключения и рабочие линии

Распределитель имеет следующую конфигурацию гидравлических портов:

• P – напорная линия (подключение к гидронасосу)
• T – сливная линия (возврат масла в гидробак)
• A и B – рабочие линии для каждой из шести секций (подключение к гидроцилиндрам или гидромоторам)
• X и Y – управляющие линии для пилотного управления (опционально)

Принцип работы основан на управлении положением золотников через электромагнитные соленоиды. При подаче электрического сигнала на соответствующую катушку, золотник перемещается, открывая путь маслу от напорной линии P к рабочему порту A или B. Одновременно противоположный порт соединяется со сливом T, обеспечивая отвод масла из гидроцилиндра. Наличие ручного дублирующего управления (обозначение T в маркировке) позволяет управлять распределителем при отказе электрооборудования или отсутствии электропитания.

Регулировка и настройка потока

Каждая секция оснащена встроенными регулируемыми дросселями, позволяющими ограничивать максимальный расход масла в диапазоне от 10 до 40 л/мин. Это обеспечивает точную настройку скорости работы исполнительных механизмов. Кроме того, электромагнитные клапаны могут быть пропорциональными, что дает возможность плавного регулирования расхода путем изменения величины управляющего сигнала.

Надежность и ресурс работы

Данная модель среди китайских гидрораспределителей на 40 л/мин выделяется использованием качественных материалов и современных технологий производства. Ресурс работы составляет не менее 10000 моточасов при условии использования чистого гидравлического масла соответствующей вязкости и соблюдения рекомендаций по эксплуатации. Электромагнитные клапаны имеют ресурс не менее 2 миллионов циклов переключения.

Область применения гидрораспределителя HSSD6-YTXX-T-YTXX (D1D1)

Рекомендуемые сферы использования

Благодаря электрогидравлическому управлению, гидрораспределитель HSSD6-YTXX-T-YTXX (D1D1) оптимален для применения в:

• Современной строительной технике: экскаваторы с автоматическими системами, манипуляторы с дистанционным управлением, автокраны с электронным контролем, бетононасосы
• Промышленном оборудовании: прессы с программируемыми циклами, автоматизированные производственные линии, подъемно-транспортное оборудование
• Специализированной технике: лесозаготовительные машины, коммунальная техника с автоматизацией, буровые установки
• Сельскохозяйственных машинах: современные тракторы с электронным управлением навесным оборудованием, комбайны, опрыскиватели

Совместимость с гидравлическими системами

Распределитель совместим с гидравлическими системами, оснащенными электронными блоками управления. Может работать с шестеренными, аксиально-поршневыми и радиально-поршневыми насосами производительностью от 100 до 250 л/мин (суммарный расход на все секции). Рекомендуется использование гидравлических масел классов вязкости ISO VG 32-68, соответствующих стандартам DIN 51524 или ISO 11158.

Условия эксплуатации

Изделие предназначено для работы в условиях умеренного и холодного климата. Допускается эксплуатация на открытом воздухе с защитой электрических разъемов от прямого попадания влаги (класс защиты IP65). Требуется обеспечение фильтрации рабочей жидкости с тонкостью очистки не менее 25 мкм (класс чистоты масла по ISO 4406 не ниже 20/18/15).

Преимущества и экономическая эффективность

Ключевые преимущества

• Электрогидравлическое управление – возможность интеграции в автоматизированные системы и дистанционное управление
• Дублирующее ручное управление – повышение безопасности и надежности работы техники
• Закрытый центр – снижение энергопотребления и нагрева гидравлического масла
• Высокая точность позиционирования – благодаря возможности использования пропорциональных клапанов
• Конкурентная цена – на 35-45% дешевле европейских аналогов при сопоставимых характеристиках
• Модульная конструкция – возможность замены отдельных секций или электромагнитных клапанов
• Универсальность применения – подходит для модернизации существующей техники

Экономическая выгода

Использование гидрораспределителя HSSD6-YTXX-T-YTXX (D1D1) позволяет существенно снизить затраты на автоматизацию гидравлического оборудования. Стоимость комплекта (распределитель с электромагнитными клапанами) в 2-2,5 раза ниже, чем у оригинальных европейских производителей, при этом функциональные возможности остаются практически идентичными. Закрытый центр распределителя обеспечивает экономию топлива до 15-20% в циклических режимах работы за счет снижения нагрузки на двигатель при неработающих потребителях.

Дополнительная экономия достигается за счет возможности ремонта и доступности запасных частей. Ремкомплекты уплотнений, электромагнитные катушки и другие расходные элементы имеют доступную цену и широко представлены на рынке.

Как купить гидрораспределитель HSSD6-YTXX-T-YTXX (D1D1) в Арис

Для приобретения гидрораспределителя серии P40 с электрогидравлическим управлением обращайтесь к специалистам компании Арис через страницу контактов. Наши инженеры помогут подобрать оптимальную конфигурацию электромагнитных клапанов (пропорциональные или дискретные), рабочее напряжение (12V или 24V), тип электрических разъемов и другие параметры под конкретную задачу.

Мы предоставляем техническую поддержку на всех этапах: от выбора оборудования до пусконаладочных работ. При необходимости возможна доработка распределителя под специфические требования заказчика.

Условия поставки и оплаты

Компания Арис предлагает выгодные условия сотрудничества для корпоративных клиентов и частных лиц. Актуальную информацию о способах оплаты, возможности рассрочки, условиях доставки по России и странам СНГ смотрите на странице доставки и оплаты.

Стандартный срок поставки со склада в Уфе составляет 2-3 рабочих дня. Для регионов организуется доставка транспортными компаниями с возможностью отслеживания груза. Каждое изделие проходит предпродажную проверку и комплектуется паспортом с отметкой ОТК.

Гарантия на гидрораспределитель HSSD6-YTXX-T-YTXX (D1D1) составляет 12 месяцев с даты продажи. Гарантийное обслуживание включает бесплатный ремонт или замену при обнаружении заводских дефектов. Послегарантийное обслуживание осуществляется на платной основе с использованием оригинальных запасных частей.
