Односекционный гидрораспределитель Р40-A1 GKZ1 — китайский аналог Р40

Техническая информация о гидрораспределителе Р40-А1 GKZ1

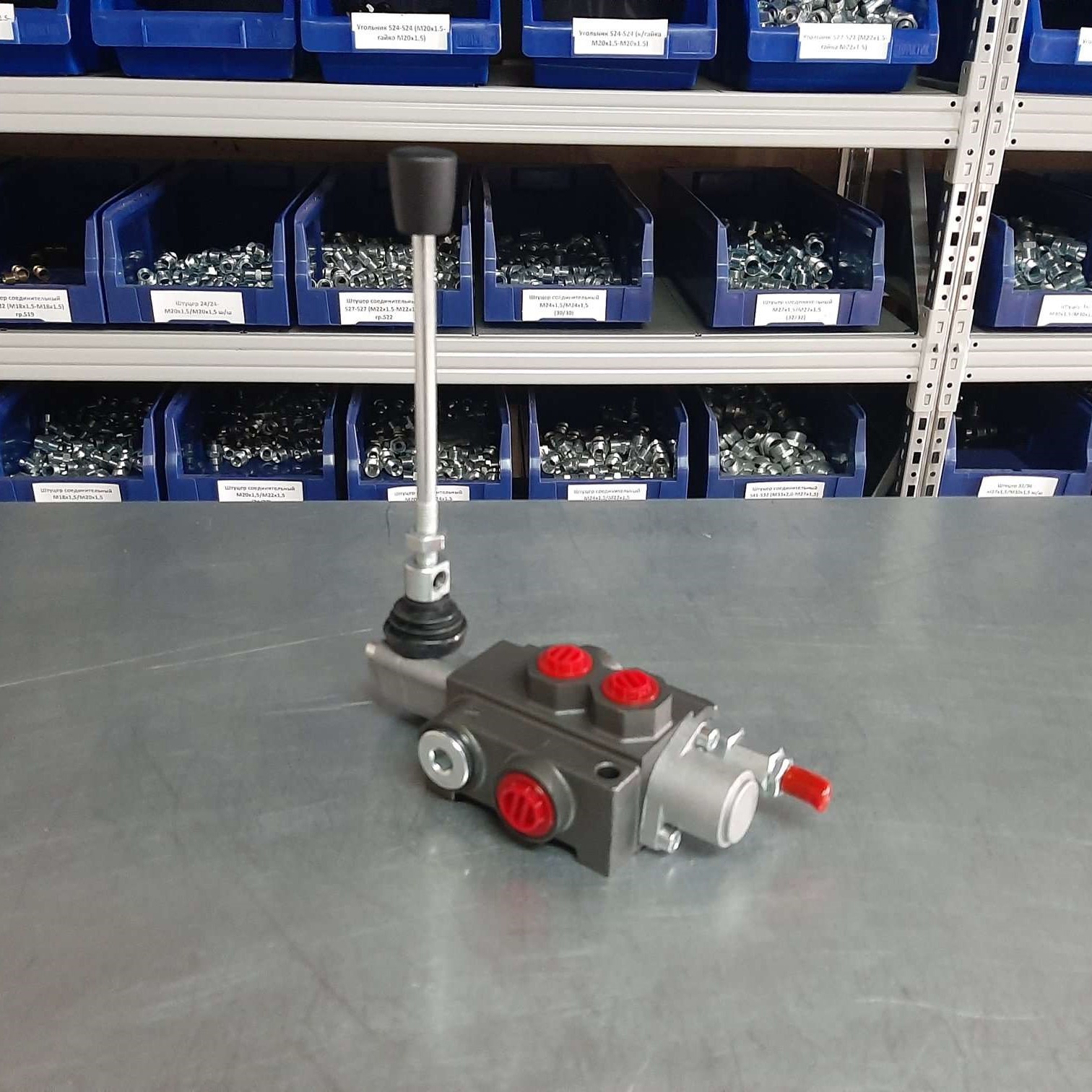

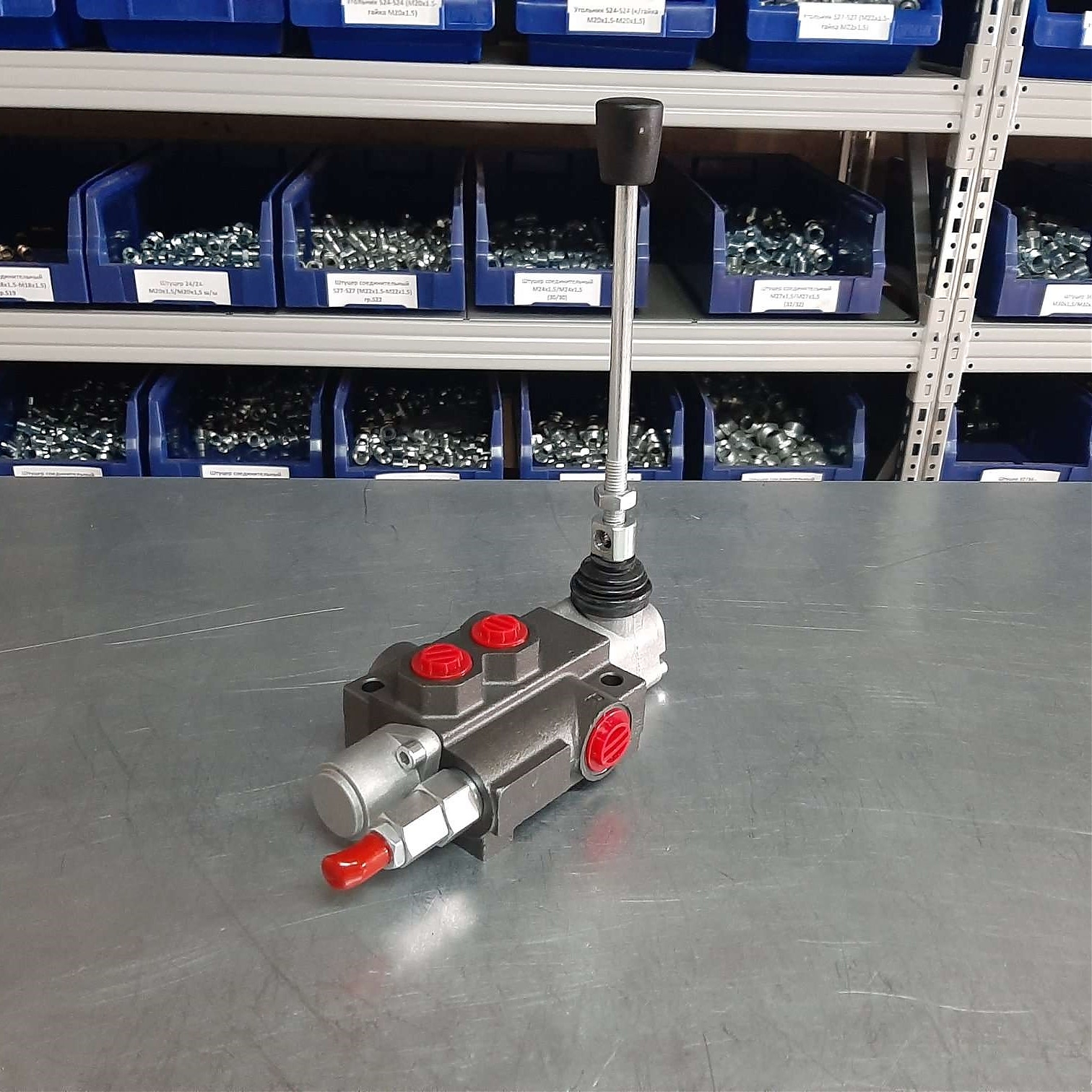

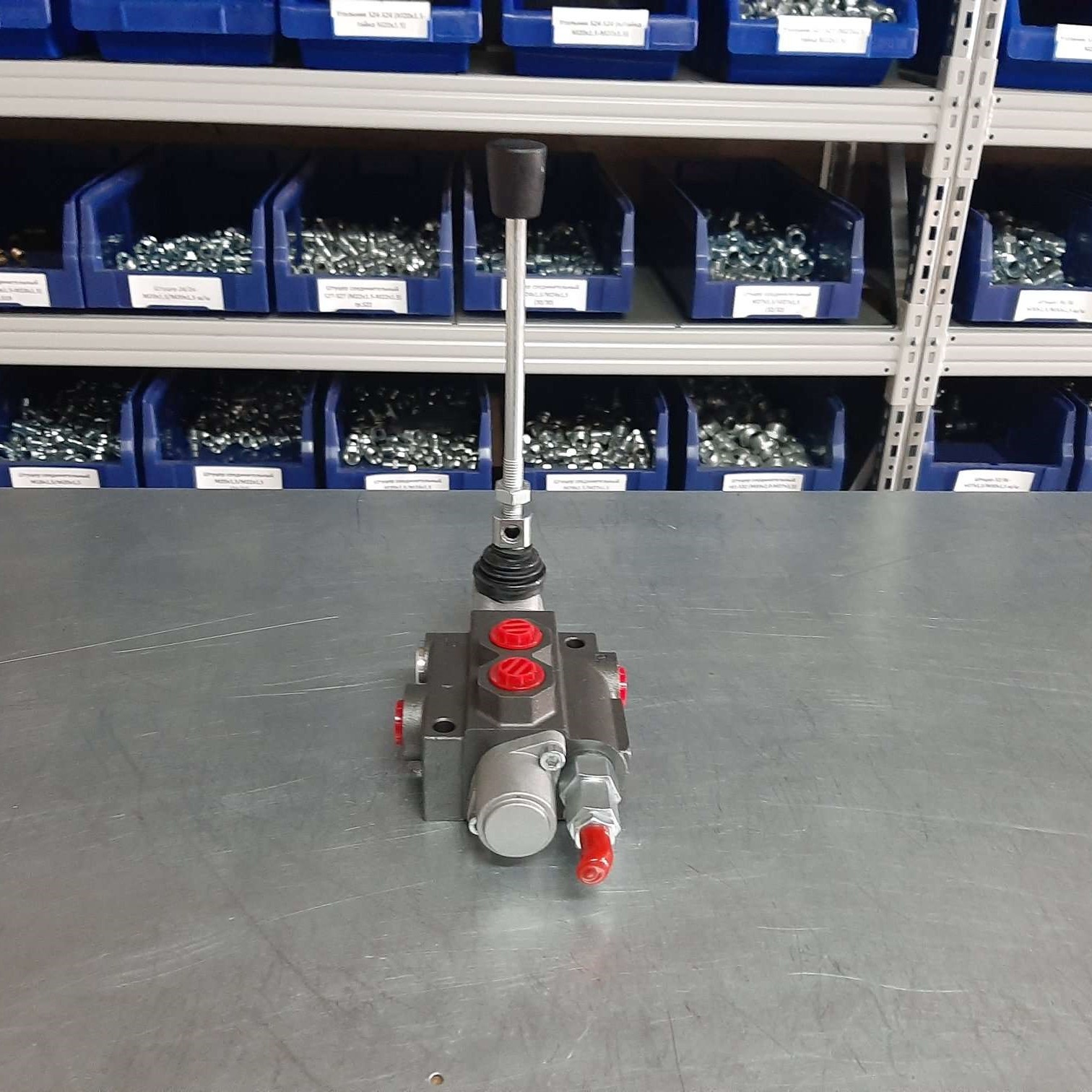

Гидрораспределитель Р40-А1 GKZ1 — это компактное односекционное гидравлическое устройство китайского производства из серии P40, предназначенное для управления потоками рабочей жидкости с номинальной пропускной способностью 40 л/мин. Модель отличается открытым центром в нейтральной позиции, что делает её идеальным выбором для систем с постоянной циркуляцией масла.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Функциональные особенности и принцип работы

Схема работы и гидравлическое управление

Устройство функционирует по золотниковому принципу. При подаче управляющего давления в порт X или Y, золотник преодолевает усилие центрирующей пружины и смещается в соответствующее рабочее положение, соединяя напорную линию с одним из рабочих портов, а второй рабочий порт — со сливом.

Ключевая особенность модели А1 — схема открытого центра в нейтральном положении. Это означает, что при отсутствии управляющего сигнала напорная линия P соединена со сливом T, обеспечивая свободную циркуляцию масла от насоса в бак без создания давления. Рабочие порты A и B при этом перекрыты, что фиксирует исполнительный механизм в текущем положении.

Количество рабочих линий и их назначение

Распределитель имеет стандартную четырехпортовую конфигурацию:

• P (Pressure) — подвод рабочей жидкости от гидронасоса
• T (Tank) — возврат жидкости в гидравлический бак
• A и B — рабочие выходы к исполнительному механизму (гидроцилиндру или гидромотору)
• X и Y — управляющие входы для подачи пилотного давления
• L (Leak) — дренажная линия для отвода внутренних утечек

Особенности конструкции

• Золотниковая конструкция с высокой точностью изготовления рабочих поверхностей
• Двустороннее пружинное центрирование обеспечивает точный возврат в нейтраль
• Схема открытого центра позволяет насосу работать без нагрузки в режиме ожидания
• Модульная конструкция допускает секционное наращивание
• Встроенные демпфирующие элементы снижают гидроудары при переключении
• Возможность установки обратных клапанов в рабочие линии для удержания нагрузки
• Ресурс работы: не менее 5000 моточасов при соблюдении условий эксплуатации

Возможности регулировки потока

Базовая модель не имеет встроенной регулировки расхода, однако конструкция предусматривает возможность дооснащения дополнительными элементами:

• Регулируемые дроссели для плавного управления скоростью исполнительных механизмов
• Обратные клапаны с дросселями для независимой регулировки в каждом направлении
• Предохранительные клапаны для защиты гидросистемы от перегрузок
• Редукционные клапаны для ограничения давления в отдельных контурах

Применение и совместимость

Гидрораспределитель Р40-А1 GKZ1 полностью совместим с гидравлическими системами на минеральном масле, работающими в диапазоне давлений до 315 бар. Схема открытого центра делает его оптимальным выбором для систем с одним насосом постоянной производительности. Устройство идеально подходит для:

• Строительной техники: мини-экскаваторы, мини-погрузчики, буровые установки, подъемники, автовышки
• Сельскохозяйственного оборудования: малогабаритные тракторы, навесное оборудование, кормораздатчики, опрыскиватели, погрузчики
• Коммунальной техники: снегоуборочная техника, подметально-уборочные машины, дорожное оборудование
• Промышленного оборудования: станки, прессы, подъемные столы, упаковочное оборудование, манипуляторы
• Лесозаготовительной техники: малые манипуляторы, дровоколы, погрузчики древесины

Условия эксплуатации

Для обеспечения надежной и продолжительной работы распределителя необходимо соблюдать следующие требования:

• Чистота рабочей жидкости класса ISO 4406: 20/18/15 или выше
• Установка фильтров тонкой очистки с тонкостью фильтрации 10-25 мкм
• Поддержание температуры масла в рабочем диапазоне
• Обеспечение свободного слива дренажной линии в бак
• Недопущение превышения максимального рабочего давления
• Регулярный контроль герметичности соединений
• Использование рекомендованных сортов гидравлических масел
• Своевременная замена масла и фильтрующих элементов согласно регламенту

Преимущества и экономическая эффективность

Преимущества перед аналогами

1. Схема открытого центра — насос работает без противодавления в режиме ожидания, снижая энергопотребление и нагрев масла
2. Компактные размеры — минимальные габариты облегчают монтаж в ограниченном пространстве
3. Простота конструкции — односекционное исполнение упрощает обслуживание и ремонт
4. Гидравлическое управление — высокая надежность и независимость от электропитания
5. Универсальность — стандартные присоединительные размеры обеспечивают взаимозаменяемость
6. Доступная стоимость — китайское производство при достойном качестве исполнения
7. Наличие запчастей — ремонтные комплекты всегда в наличии на складе

Экономическая выгода

Использование данного гидрораспределителя позволяет существенно снизить затраты на комплектацию или восстановление гидравлического оборудования. Стоимость изделия в 2-3 раза ниже европейских аналогов при сопоставимых технических характеристиках. Схема открытого центра снижает энергопотребление системы и нагрев масла, что уменьшает эксплуатационные расходы.
