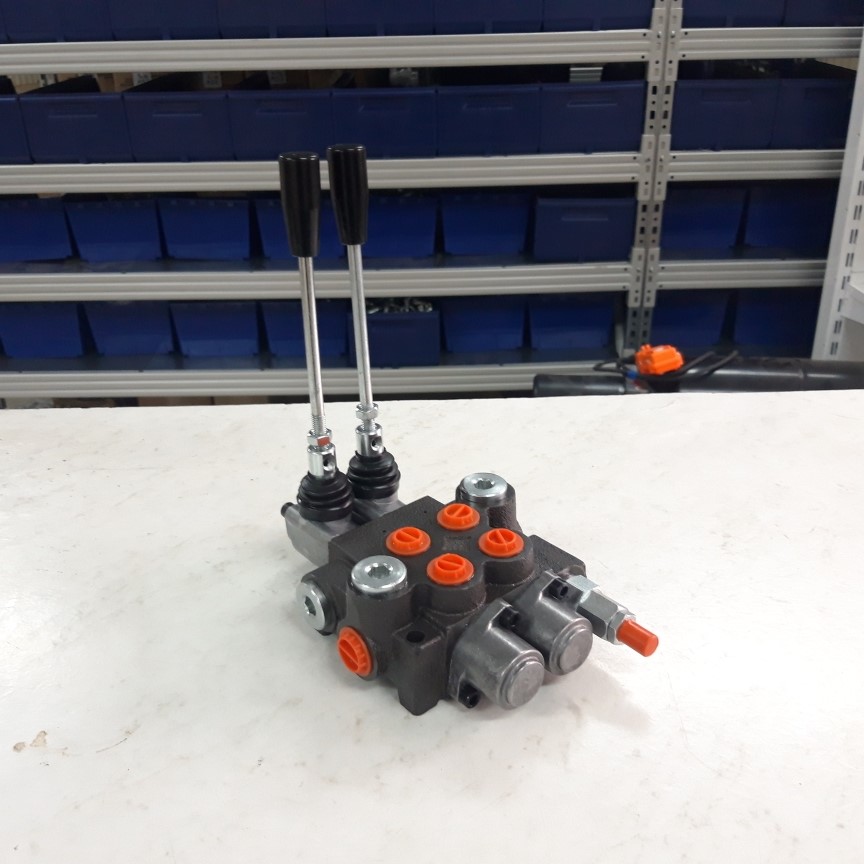

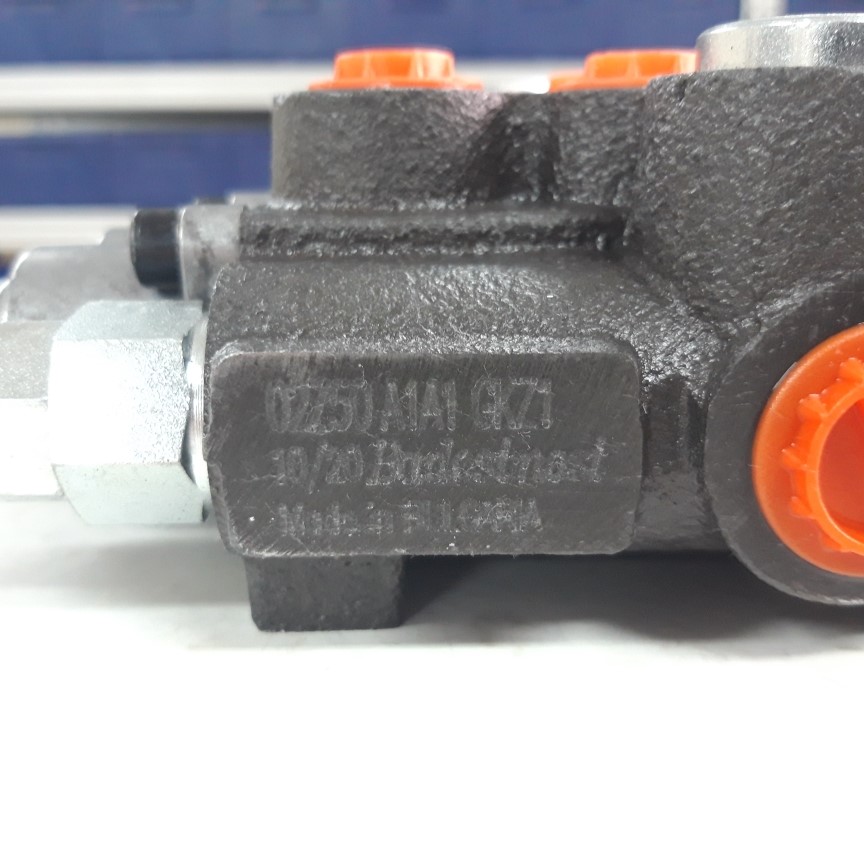

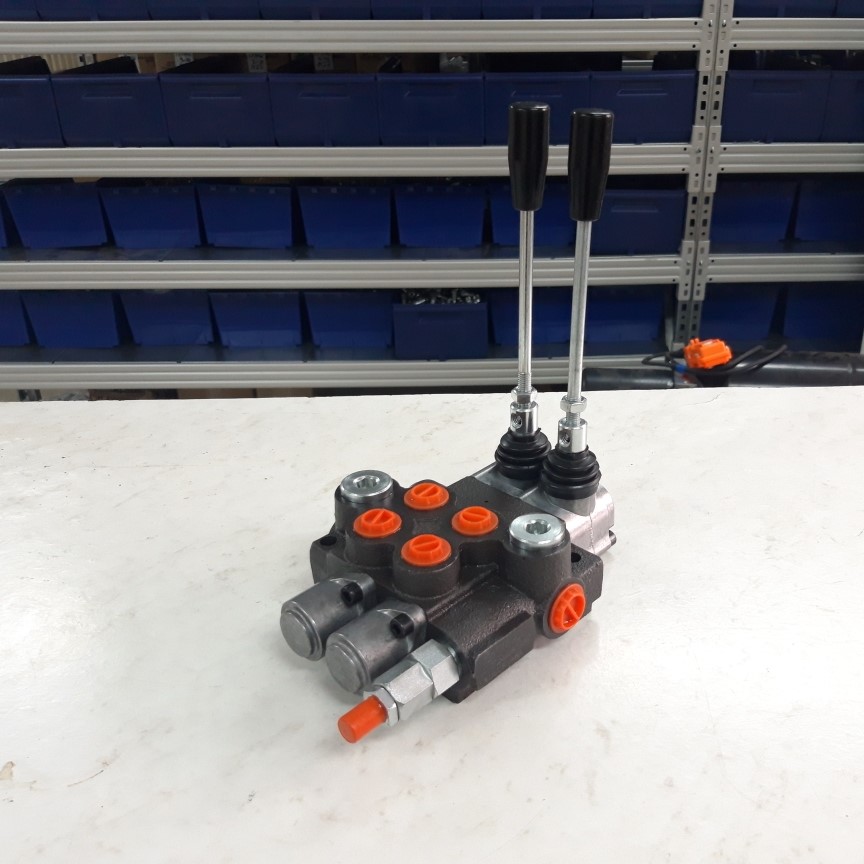

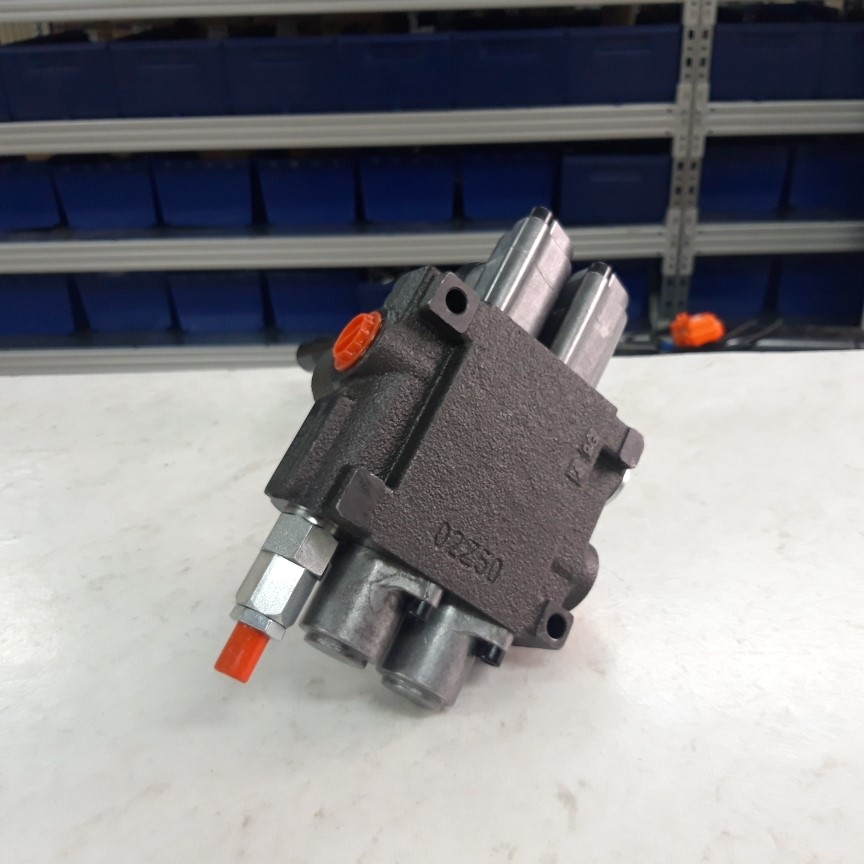

Гидрораспределитель 02Z50-1А1A1 GKZ1

Назначение и область применения гидрораспределителя

Гидрораспределитель 02Z50-1А1A1 GKZ1 представляет собой высококачественное гидравлическое устройство болгарского производства, предназначенное для управления потоками рабочей жидкости в гидравлических системах. Данная модель относится к гидрораспределителям серии Z50 Болгария и обеспечивает надежное распределение гидравлических потоков в различных промышленных и мобильных приложениях.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Температурные характеристики:

• Рабочий температурный диапазон: от -40°C до +60°C
• Рабочая жидкость: минеральное масло
• Рекомендуемая кинематическая вязкость: 20-100 мм²/с

Тип управления и количество позиций

Гидрораспределитель оснащен золотником типа А1, который обеспечивает управление без фиксации как в положении подъема, так и опускания. Ход золотника составляет ±6 мм, что гарантирует точное и плавное управление гидравлическими потоками. Данный тип управления делает распределитель идеальным для применений, требующих оперативного реагирования оператора.

Присоединительные размеры и тип резьбы

Присоединительные отверстия с внутренней резьбой:

• Вход (P): G1/2"
• Слив (T): G1/2"
• Выходы (A и B): G3/8"

Стандартные размеры резьбовых соединений обеспечивают легкую интеграцию в существующие гидравлические системы без необходимости использования дополнительных переходников.

Материал корпуса и уплотнений

Корпус гидрораспределителя изготовлен из высокопрочных материалов, обеспечивающих долговечность и устойчивость к высоким рабочим давлениям. Уплотнительные элементы выполнены из износостойких материалов, гарантирующих герметичность соединений на протяжении всего срока эксплуатации.

Габаритные размеры и вес

Гидрораспределитель имеет компактное моноблочное исполнение с креплением на 2 болта М8, что упрощает монтаж и экономит пространство в гидравлической системе. Компактные размеры позволяют устанавливать устройство даже в ограниченном пространстве.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления, где перемещение золотника изменяет проходные сечения каналов, направляя поток рабочей жидкости от насоса к исполнительным механизмам или на слив. В нейтральном положении золотника обеспечивается блокировка всех рабочих линий, что гарантирует удержание исполнительных механизмов в заданном положении.

Количество рабочих линий и их назначение

Распределитель имеет четырехлинейную схему подключения:

• Линия P (подача) - подключение к гидравлическому насосу
• Линия T (слив) - возврат жидкости в гидробак
• Линии A и B (рабочие выходы) - подключение к исполнительным механизмам

Особенности конструкции

Золотниковый тип конструкции обеспечивает высокую надежность и точность управления. Моноблочное исполнение исключает внешние утечки между секциями и повышает общую надежность системы. Конструкция золотника А1 позволяет осуществлять быстрое переключение без промежуточных фиксированных положений.

Возможности регулировки потока

Плавное перемещение золотника в диапазоне ±6 мм позволяет осуществлять дозированное управление потоком, что особенно важно для точных операций позиционирования исполнительных механизмов.

Надежность и ресурс работы

Высокое качество болгарского производства и использование проверенных конструктивных решений обеспечивают длительный срок службы гидрораспределителя. Минимальные внутренние потери и стабильные характеристики сохраняются на протяжении всего периода эксплуатации.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель 02Z50-1А1A1 полностью совместим с стандартными гидравлическими системами, использующими минеральные масла. Стандартные присоединительные размеры обеспечивают простую интеграцию как в новые, так и в модернизируемые системы. Устройство идеально подходит для работы в составе гидрораспределителей на 40л.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы и погрузчики
• Подъемные платформы и краны
• Бетононасосы и другое строительное оборудование

Сельскохозяйственные машины:

• Тракторы и комбайны
• Навесное оборудование
• Системы управления рабочими органами

Промышленное оборудование:

• Прессы и формовочные машины
• Подъемно-транспортное оборудование
• Металлообрабатывающие станки

Для систем с большей производительностью рекомендуем рассмотреть гидрораспределители на 80л или гидрораспределители на 100-160л.

Условия эксплуатации

Гидрораспределитель рассчитан на работу в широком температурном диапазоне от -40°C до +60°C, что позволяет использовать его как в отапливаемых помещениях, так и на открытом воздухе в различных климатических условиях. Устройство сохраняет работоспособность при использовании минеральных масел с вязкостью от 20 до 100 мм²/с.

Коммерческие аспекты

Преимущества перед аналогами

• Высокое качество болгарского производства - проверенные временем технологии и материалы
• Компактные размеры - экономия места при монтаже
• Универсальность применения - подходит для широкого спектра гидравлических систем
• Надежность конструкции - минимальные внутренние потери и долговечность
• Простота обслуживания - доступность запчастей и ремонтопригодность
• Оптимальное соотношение цена-качество по сравнению с гидрораспределителями на 40л Китай

Экономическая эффективность

Использование гидрораспределителя 02Z50-1А1A1 обеспечивает:

• Снижение эксплуатационных расходов благодаря высокой надежности
• Минимальные потери давления и энергоэффективность
• Длительный срок службы без необходимости частого обслуживания
• Универсальность, позволяющая использовать один тип распределителя для различных применений

Для автоматизированных систем также доступны гидрораспределители с эл. управлением, включая модели серии Z50 (12 и 24V).

Дополнительное оборудование

Для полной комплектации гидравлической системы в нашем каталоге также представлены:

• Комплектующие к гидрораспределителям
• Джойстик на МТЗ
• Гидрораспределители МТЗ (Гидросила)

Как купить гидрораспределитель 02Z50-1А1A1 GKZ1

Для оформления заказа и получения подробной консультации обращайтесь к нашим специалистам через страницу контактов. Наши эксперты помогут подобрать оптимальное решение для вашей гидравлической системы и ответят на все технические вопросы.

Условия поставки и оплаты: Подробная информация о вариантах доставки и оплаты представлена на соответствующей странице сайта. Мы предлагаем гибкие условия сотрудничества как для розничных покупателей, так и для оптовых клиентов.

Купить гидрораспределитель 02Z50-1А1A1 GKZ1 в магазине Арис - это гарантия качества, надежности и профессионального сервиса. Наш многолетний опыт работы с гидравлическим оборудованием и обширный ассортимент гидрораспределителей позволяют предложить оптимальные решения для любых задач.
