Гидрораспределитель 06Z50-1А1А1А1А1А1А1 GKZ1

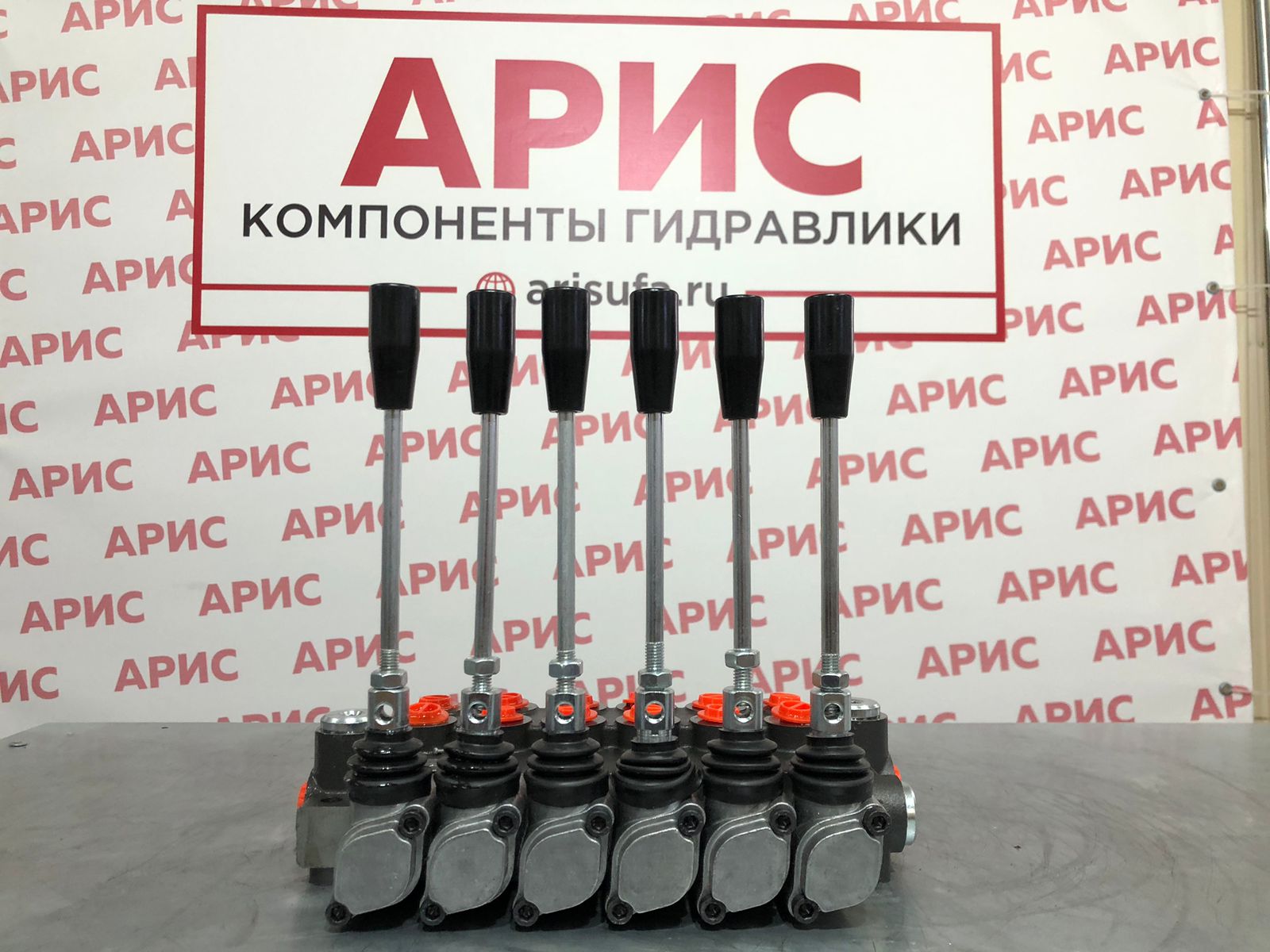

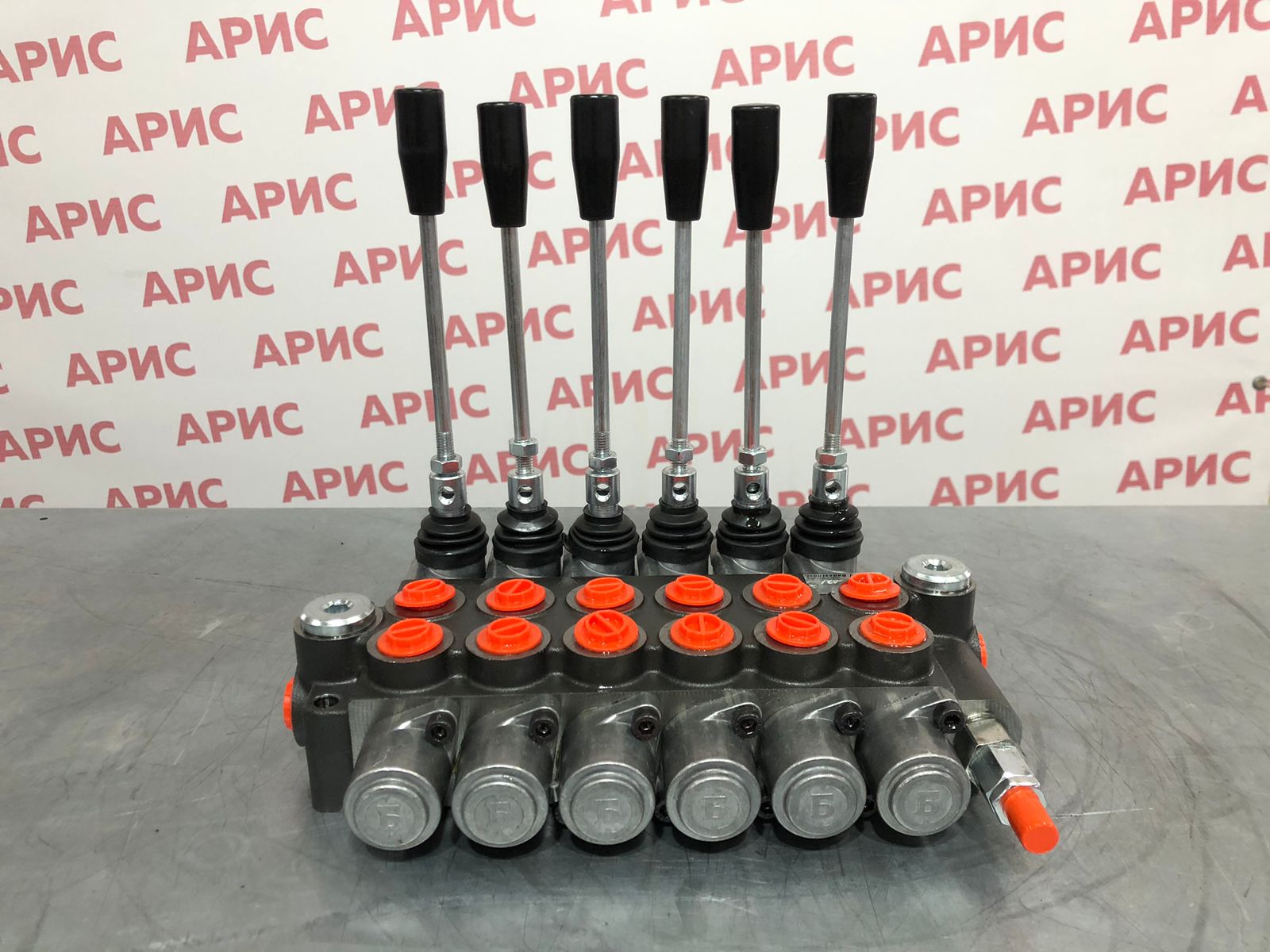

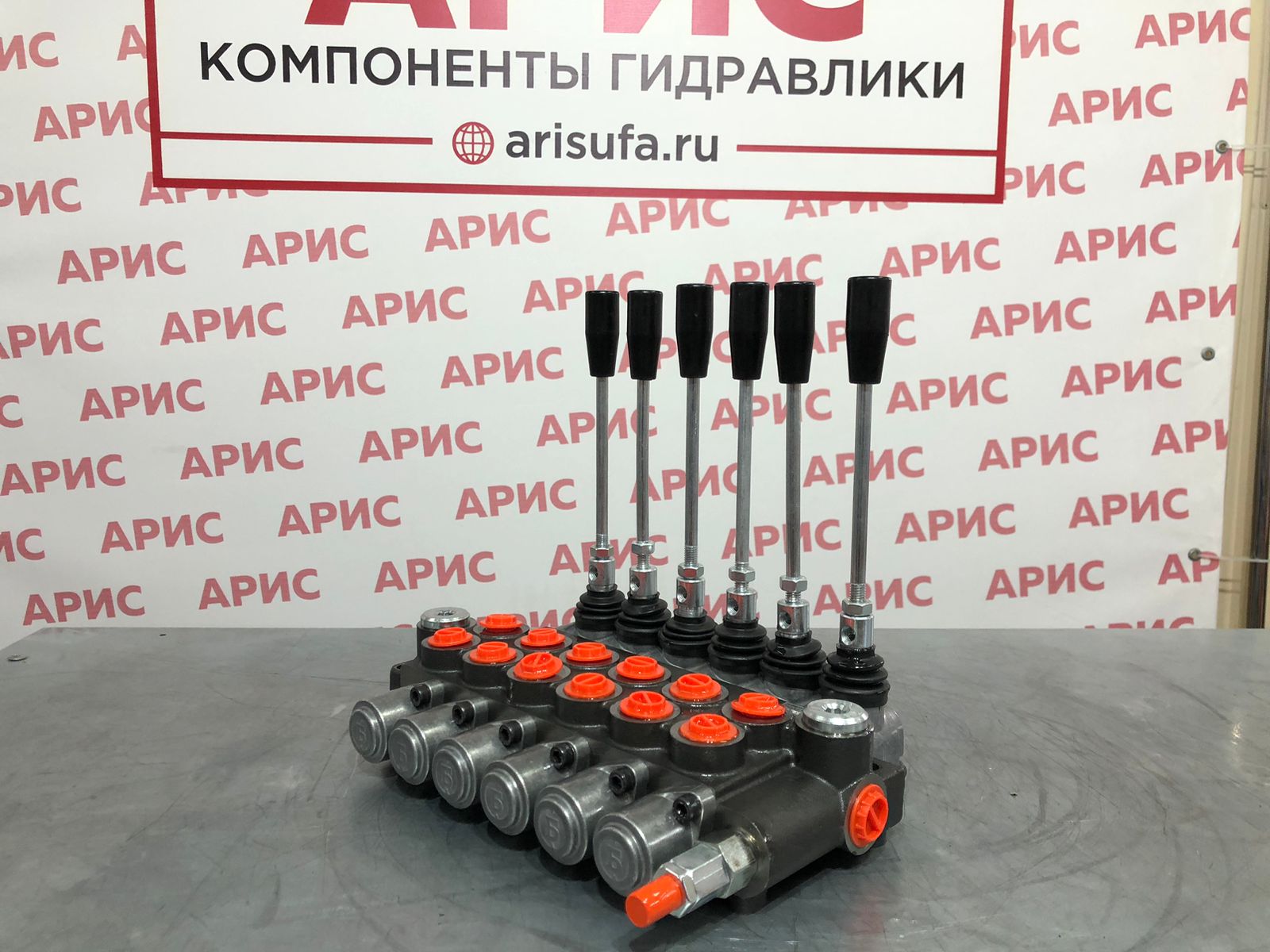

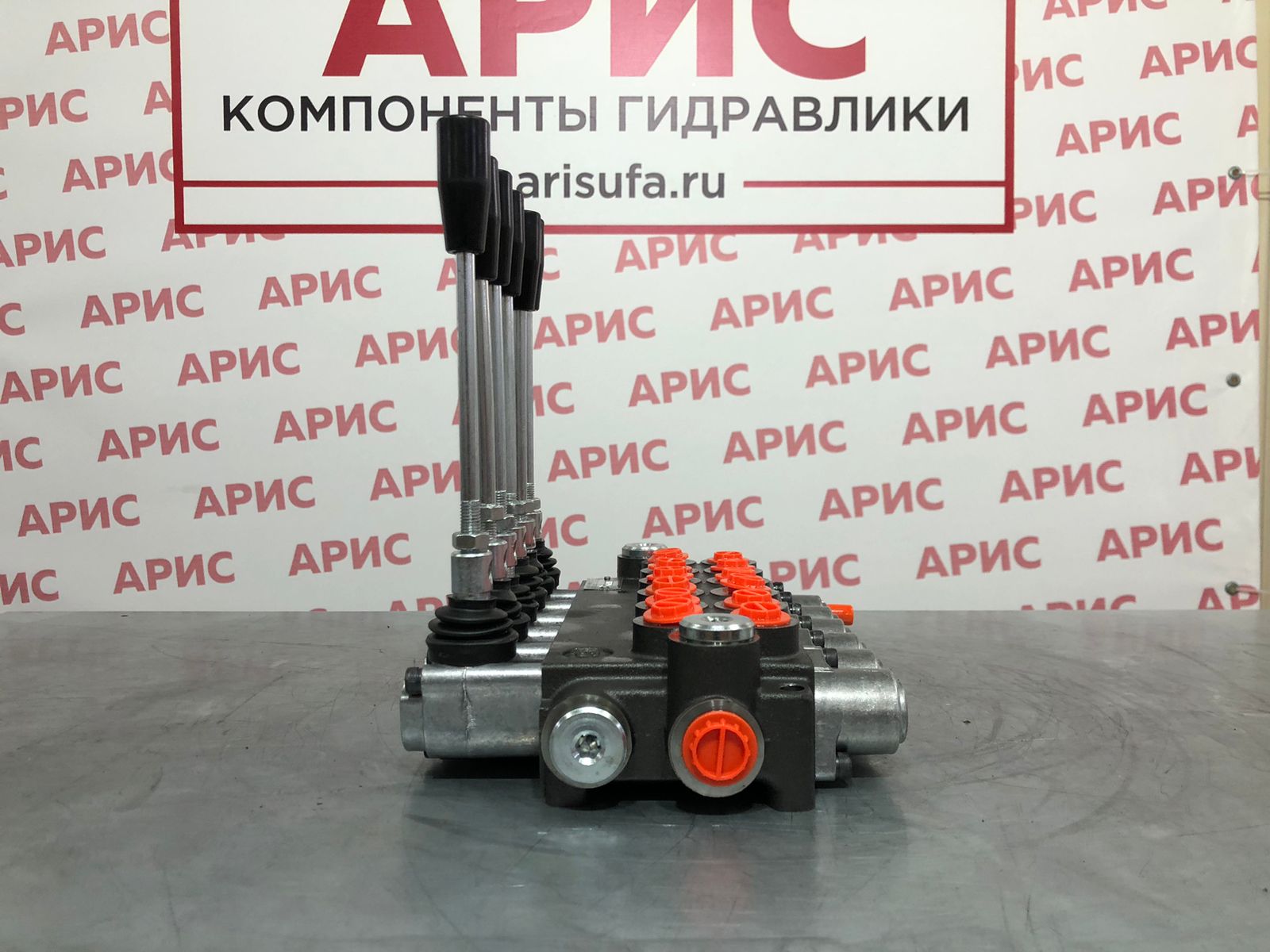

В ассортименте современных гидрораспределителей особое место занимают модели с расходом 40 л/мин, которые идеально подходят для средних по мощности гидравлических систем. Среди гидрораспределителей на 40 лболгарская серия Z50 зарекомендовала себя как одно из наиболее надежных решений. Модель 06Z50-1А1А1А1А1А1А1 GKZ1 из линейки гидрораспределителей серии Z50 Болгария представляет собой шестисекционный моноблочный распределитель, который успешно конкурирует с гидрораспределителями на 40 л Китай благодаря превосходному качеству изготовления.

По сравнению с более производительными гидрораспределителями на 80 л или мощными гидрораспределителями на 100-160 л, данная модель оптимально подходит для техники средней мощности. В отличие от гидрораспределителей с электрическим управлением, включая гидрораспределители Z50 (12 и 24V), этот распределитель имеет надежное ручное управление.

Техническая информация

Серия и страна производителя

Гидрораспределитель относится к болгарской серии Z50, которая входит в категорию гидрораспределителей на 40 л Болгария. Производится на современном европейском оборудовании с соблюдением высоких стандартов качества, что выгодно отличает его от гидрораспределителей на 80 л Китай и других азиатских аналогов.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах различного назначения. В отличие от специализированных гидрораспределителей МТЗ (Гидросила) или гидрораспределителей на 60 л, данная модель универсальна и подходит для широкого спектра применений.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

В отличие от гидрораспределителей с пневмоуправлением или систем с джойстиком на МТЗ, данный распределитель имеет прямое ручное управление с помощью рычагов. Каждый золотник типа А1 обеспечивает три рабочих положения без фиксации в крайних позициях.

Присоединительные размеры и тип резьбы

Присоединительные отверстия:

• Вход давления (P): внутренняя резьба G1/2
• Слив (T): внутренняя резьба G1/2
• Выходы рабочих линий (A, B): внутренняя резьба G3/8

Крепление: осуществляется двумя болтами М8

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего отличную коррозионную стойкость и небольшой вес конструкции. Качество материалов соответствует европейским стандартам, в отличие от гидрораспределителей на 80 л Болгария более ранних серий.

Габаритные размеры и вес

Моноблочная конструкция обеспечивает компактность изделия при сохранении функциональности шести независимых секций. Точные габаритные размеры и вес зависят от конкретной комплектации и доступных комплектующих к гидрораспределителям.

Функциональные особенности

Принцип работы и схема подключения

Распределитель работает по принципу золотникового управления потоком. При перемещении рычага управления золотник перекрывает или открывает каналы, направляя поток рабочей жидкости к соответствующему выходу. В нейтральном положении все рабочие каналы перекрыты.

Количество рабочих линий и их назначение

Устройство имеет:

• 1 входную линию давления (P)
• 1 сливную линию (T)
• 12 рабочих выходов (по 2 на каждую секцию: A и B)

Такая конфигурация позволяет управлять шестью независимыми гидравлическими приводами, что делает его более функциональным по сравнению с простыми системами управления типа джойстик на Кировец К700 и Т150.

Особенности конструкции

Золотниковый тип конструкции обеспечивает:

• Высокую надежность и долговечность
• Плавность регулирования потока
• Минимальные внутренние утечки
• Простоту обслуживания

Ход золотника: ± 6 мм, что обеспечивает точное дозирование расхода.

Возможности регулировки потока

Золотники типа А1 позволяют плавно регулировать расход и направление потока в обоих направлениях без фиксации в крайних положениях, что особенно удобно для точного позиционирования исполнительных механизмов. В отличие от гидрораспределителей плитового монтажа (12V, 24V, 220V), управление полностью механическое.

Надежность и ресурс работы

Болгарское качество изготовления обеспечивает длительный ресурс работы даже в тяжелых условиях эксплуатации. По надежности модель превосходит гидрораспределители Z80 (12 и 24V) благодаря отсутствию электронных компонентов.

Применение

Совместимость с гидравлическими системами

Распределитель совместим с большинством современных гидравлических систем, использующих минеральные масла. Стандартные присоединительные резьбы обеспечивают простую интеграцию в существующие системы. В отличие от гидрораспределителей серии Z80 Болгария, данная модель оптимизирована для средних нагрузок.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы и погрузчики
• Автокраны и манипуляторы
• Дорожно-строительные машины

Сельскохозяйственные машины:

• Тракторы и их навесное оборудование
• Комбайны
• Специальная сельхозтехника

Промышленное оборудование:

• Гидравлические прессы
• Подъемно-транспортное оборудование
• Металлообрабатывающие станки

Условия эксплуатации

Распределитель рассчитан на работу в широком диапазоне температур и может эксплуатироваться как в помещениях, так и на открытом воздухе. Рекомендуется защита от попадания абразивных частиц и агрессивных сред.

Коммерческие аспекты

Преимущества перед аналогами

По сравнению с китайскими аналогами болгарский распределитель имеет ряд существенных преимуществ:

• Более высокое качество изготовления
• Увеличенный ресурс работы
• Лучшие уплотнения и материалы
• Стабильность характеристик во времени

Экономическая эффективность

Несмотря на более высокую первоначальную стоимость по сравнению с китайскими изделиями, болгарский распределитель обеспечивает лучшую экономическую эффективность за счет:

• Увеличенного межремонтного периода
• Меньших затрат на обслуживание
• Высокой надежности в эксплуатации

Приобретение и поставка

Для приобретения гидрораспределителя 06Z50-1А1А1А1А1А1А1 GKZ1 обращайтесь к нашим специалистам через страницу контактов. Наши инженеры помогут подобрать оптимальную конфигурацию под ваши задачи и проконсультируют по вопросам интеграции в существующую систему.

Подробную информацию об условиях доставки и оплаты вы можете получить на соответствующей странице нашего сайта. Мы обеспечиваем быструю доставку по всей России и предоставляем различные варианты оплаты для вашего удобства.

Выбирая качественные гидрораспределители болгарского производства, вы инвестируете в надежность и долговечность вашего оборудования.
