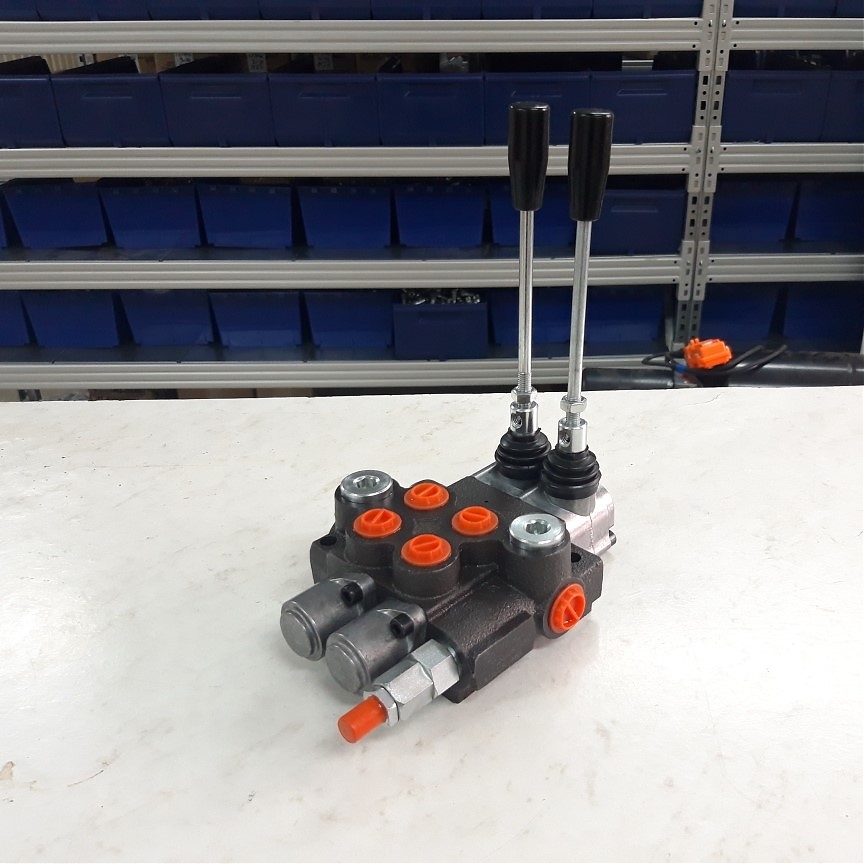

Гидрораспределитель 02Z50-1А8A8 GKZ1

Техническая информация

Серия и производитель

Гидрораспределитель 02Z50-1А8A8 GKZ1 относится к популярной серии Z50 болгарского производства. Эта серия зарекомендовала себя как надежное и экономичное решение для различных гидравлических систем благодаря проверенным технологиям и качественным материалам.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах. Основное назначение - направление потока минерального масла к исполнительным механизмам (гидроцилиндрам, гидромоторам) и обеспечение их точного позиционирования с возможностью фиксации в рабочих положениях.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Рабочая жидкость:

• Тип: минеральное масло
• Рекомендуемая кинематическая вязкость: 20-100 мм²/с

Тип управления и количество позиций

Гидрораспределитель оснащен ручным рычажным управлением. Золотник типа А8 обеспечивает фиксацию как в положении подъема, так и в положении опускания, что гарантирует надежное удержание исполнительных механизмов в заданных позициях без дополнительного воздействия оператора.

Присоединительные размеры и тип резьбы

• Вход давления (P): внутренняя резьба G1/2"
• Слив в бак (T): внутренняя резьба G1/2"
• Рабочие выходы (A, B): внутренняя резьба G3/8"
• Крепление к основанию: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна с антикоррозионным покрытием, что обеспечивает долговечность и устойчивость к агрессивным условиям эксплуатации. Уплотнительные элементы выполнены из маслостойкой резины, рассчитанной на длительную работу при высоких давлениях.

Габаритные размеры и вес

Конструктивное исполнение - моноблок, что обеспечивает компактные размеры и удобство монтажа. Точные габариты и вес уточняются при заказе в зависимости от комплектации.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоком. При перемещении рычага управления золотник смещается в корпусе, открывая или закрывая соответствующие каналы. В нейтральном положении все каналы перекрыты, обеспечивая удержание исполнительного механизма в текущем положении.

Количество рабочих линий и их назначение

• Линия P (давление) - подача рабочей жидкости от насоса
• Линия T (слив) - возврат жидкости в гидробак
• Линии A и B (рабочие выходы) - подключение к полостям гидроцилиндра или гидромотора

Особенности конструкции

Золотниковый тип конструкции обеспечивает высокую надежность и плавность переключений. Золотник А8 имеет специальную конфигурацию, обеспечивающую фиксацию в крайних положениях, что исключает самопроизвольное движение подключенных механизмов.

Возможности регулировки потока

Встроенные дроссельные элементы позволяют осуществлять плавное регулирование скорости движения исполнительных механизмов. Это особенно важно для точного позиционирования и безопасной работы гидравлического оборудования.

Надежность и ресурс работы

Болгарская серия Z50 известна своей долговечностью - ресурс работы составляет более 1 миллиона циклов переключений при соблюдении условий эксплуатации. Качественные материалы и проверенная конструкция обеспечивают стабильную работу в течение многих лет.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством стандартных гидравлических систем, работающих на минеральном масле. Стандартные присоединительные размеры обеспечивают простую интеграцию в существующие системы.

Для расширения функциональности рекомендуем рассмотреть другие модели из каталога гидрораспределителей, включая гидрораспределители на 40 л/мин различных производителей.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы и погрузчики
• Автокраны и манипуляторы
• Дорожно-строительные машины

Сельскохозяйственные машины:

• Тракторы различных модификаций
• Комбайны и уборочная техника
• Навесное и прицепное оборудование

Промышленное оборудование:

• Прессы и формовочные машины
• Подъемно-транспортное оборудование
• Станочное оборудование с гидроприводом

Для техники с повышенными требованиями к производительности рекомендуем гидрораспределители на 80 л/минили гидрораспределители на 100-160 л/мин.

Условия эксплуатации

Гидрораспределитель рассчитан на работу в условиях:

• Широкий температурный диапазон: от -40°C до +60°C
• Высокая влажность и запыленность
• Вибрационные нагрузки
• Интенсивный режим работы

Коммерческие аспекты

Преимущества перед аналогами

По сравнению с китайскими аналогами:

• Более высокое качество материалов и обработки
• Увеличенный ресурс работы
• Стабильные характеристики в течение всего срока службы

По сравнению с европейскими аналогами:

• Значительно более низкая цена при сопоставимом качестве
• Широкая доступность запасных частей
• Простота обслуживания и ремонта

Для сравнения характеристик рекомендуем также рассмотреть гидрораспределители серии Z50 Болгария и гидрораспределители на 40 л/мин Китай.

Экономическая эффективность

• Оптимальное соотношение цена/качество
• Низкие эксплуатационные расходы
• Минимальные требования к обслуживанию
• Высокая ремонтопригодность

Дополнительные решения

Для автоматизации управления рекомендуем рассмотреть гидрораспределители с электрическим управлением или гидрораспределители с пневмоуправлением.

Также в наличии имеются комплектующие к гидрораспределителям и современные системы управления типа джойстик на МТЗ.

Как купить товар

Для приобретения гидрораспределителя 02Z50-1А8A8 GKZ1 обращайтесь к нашим специалистам. Мы предоставим подробную консультацию по применению, поможем с выбором оптимальной комплектации и организуем быструю доставку.

Магазин "Арис" - ваш надежный партнер в области гидравлического оборудования. Мы гарантируем качество продукции, конкурентные цены и профессиональную техническую поддержку.
