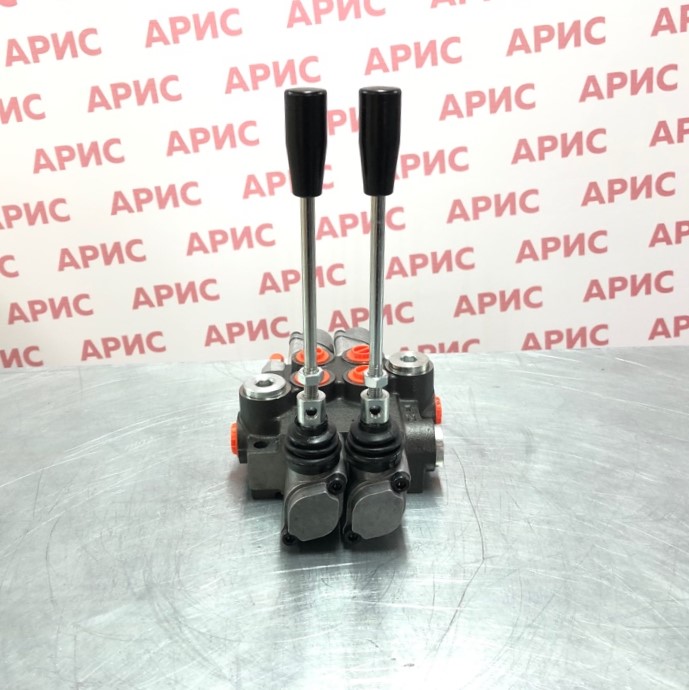

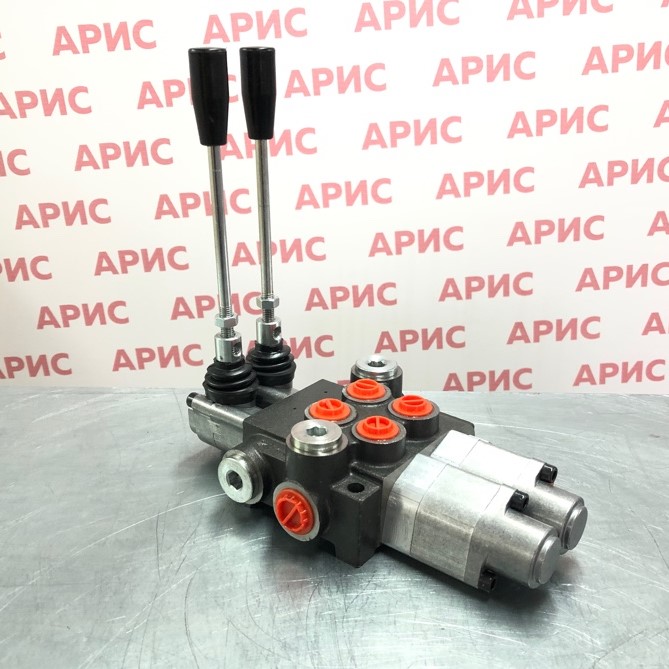

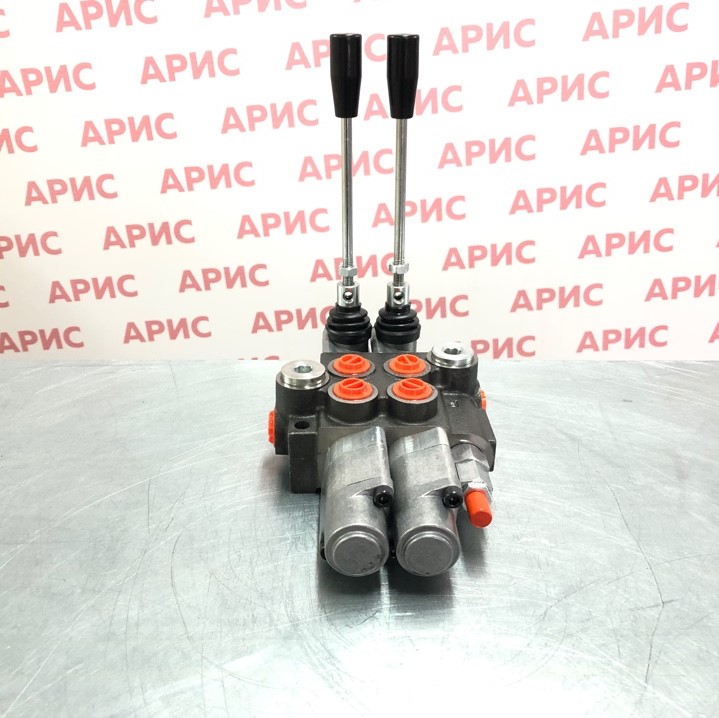

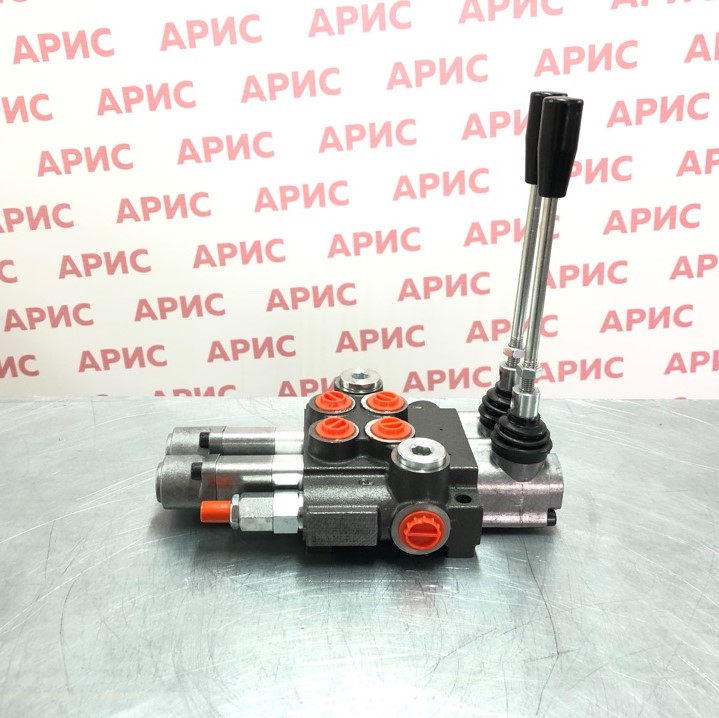

Гидрораспределитель 02Z50-1К16К16 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель 02Z50-1К16К16 GKZ1 относится к серии Z50 производства Болгария. Данная серия зарекомендовала себя как надежное и экономически эффективное решение для различных гидравлических систем.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах. Обеспечивает направление потока к исполнительным механизмам и возврат жидкости в гидробак. Широко применяется в строительной технике, сельскохозяйственных машинах и промышленном оборудовании.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен золотником К16, который обеспечивает плавающий режим работы с подъемом и опусканием без фиксации. Ход золотника составляет ± 6 мм, что обеспечивает точное управление потоками.

Присоединительные размеры и тип резьбы

Присоединительные отверстия с внутренними резьбами:

• Вход P: G1/2
• Слив T: G1/2
• Выходы A и B: G3/8

Материал корпуса и конструкция

• Конструктивное исполнение: моноблок
• Крепление: 2 болта М8
• Высококачественные материалы корпуса обеспечивают долговечность и надежность работы

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоками. Золотник К16 обеспечивает плавающий режим, при котором возможен подъем и опускание исполнительных механизмов без фиксации в промежуточных положениях.

Количество рабочих линий и их назначение

Гидрораспределитель имеет четыре основные линии:

• P (подача) - подвод рабочей жидкости от насоса
• T (слив) - возврат жидкости в гидробак
• A и B (выходы) - подключение к исполнительным механизмам

Особенности конструкции

Золотниковый тип конструкции обеспечивает:

• Быстрое переключение потоков
• Минимальные внутренние утечки
• Высокую надежность работы
• Простоту обслуживания

Возможности регулировки потока

Плавающий режим золотника К16 позволяет:

• Работу исполнительных механизмов под действием внешних сил
• Свободное перемещение без гидравлического сопротивления
• Точное позиционирование нагрузки

Надежность и ресурс работы

Высококачественные материалы и точная обработка поверхностей обеспечивают длительный срок службы при соблюдении условий эксплуатации. Минимальные внутренние потери свидетельствуют о высокой герметичности конструкции.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством современных гидравлических систем, работающих на минеральном масле. Стандартные присоединительные размеры обеспечивают простую интеграцию в существующие системы.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы и погрузчики
• Автокраны и манипуляторы
• Дорожно-строительная техника

Сельскохозяйственные машины:

• Тракторы различных моделей
• Комбайны и самоходная техника
• Навесное и прицепное оборудование

Промышленное оборудование:

• Прессы и станки
• Подъемные механизмы
• Гидроприводы различного назначения

Условия эксплуатации

Гидрораспределитель предназначен для работы в условиях:

• Широкий температурный диапазон от -40°C до +60°C
• Использование стандартного минерального масла
• Соблюдение рекомендуемой вязкости рабочей жидкости

Коммерческие аспекты

Преимущества перед аналогами

• Надежная болгарская конструкция с проверенным качеством
• Оптимальное соотношение цены и качества
• Стандартные присоединительные размеры для легкой замены
• Минимальные внутренние потери для экономии энергии
• Широкий диапазон рабочих температур

Экономическая эффективность

Использование гидрораспределителя серии Z50 обеспечивает:

• Снижение энергозатрат благодаря низким внутренним потерям
• Длительный срок службы без необходимости частого обслуживания
• Простоту ремонта и наличие запасных частей
• Высокую производительность гидравлической системы

Выбор и покупка

При выборе гидрораспределителя важно учитывать требуемый расход рабочей жидкости. Данная модель оптимально подходит для систем с расходом до 40 л/мин. Ознакомиться с полным ассортиментом гидрораспределителей на 40 л/мин можно в соответствующем разделе каталога.

Для систем с большей производительностью рекомендуем рассмотреть гидрораспределители на 80 л/мин или гидрораспределители на 60 л/мин.
