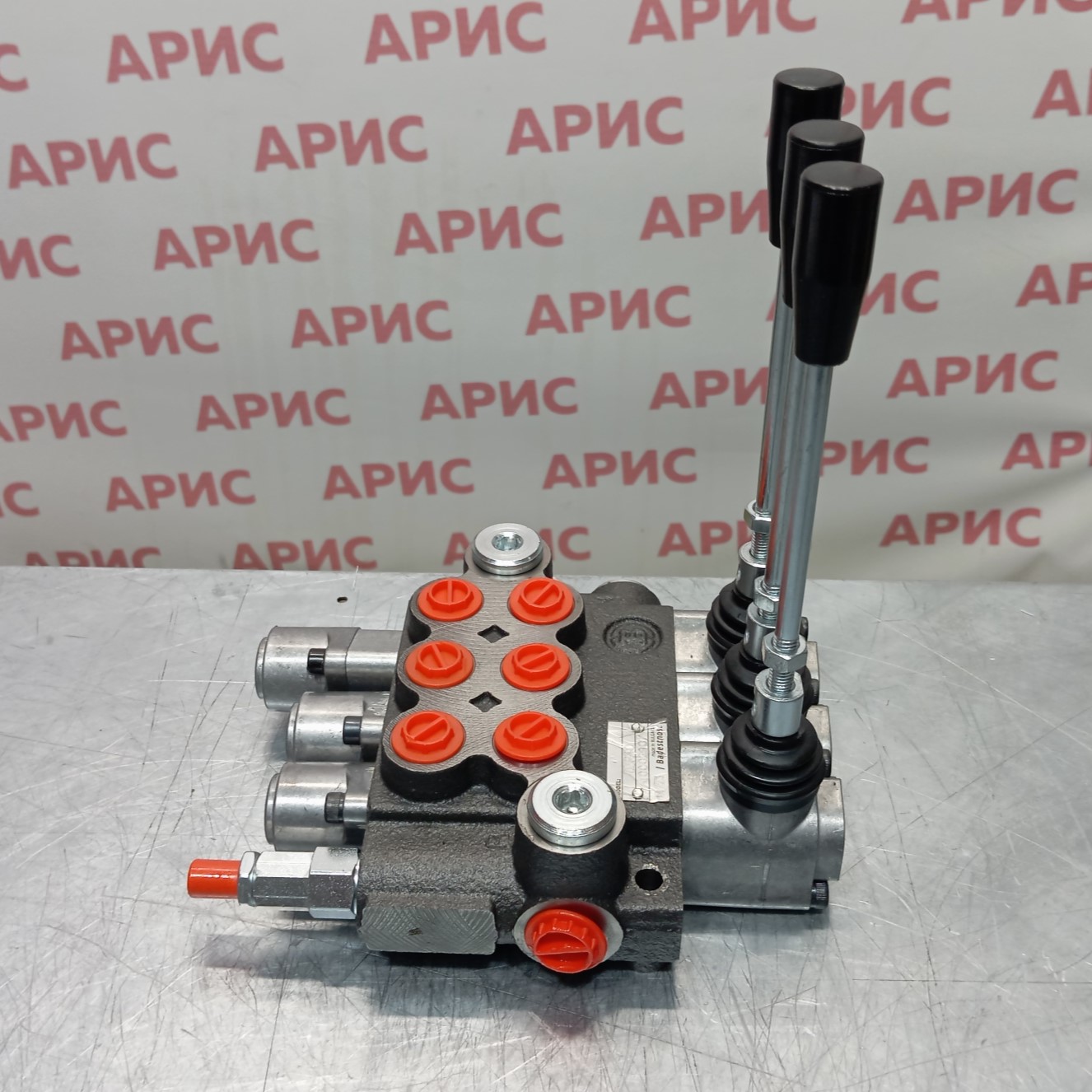

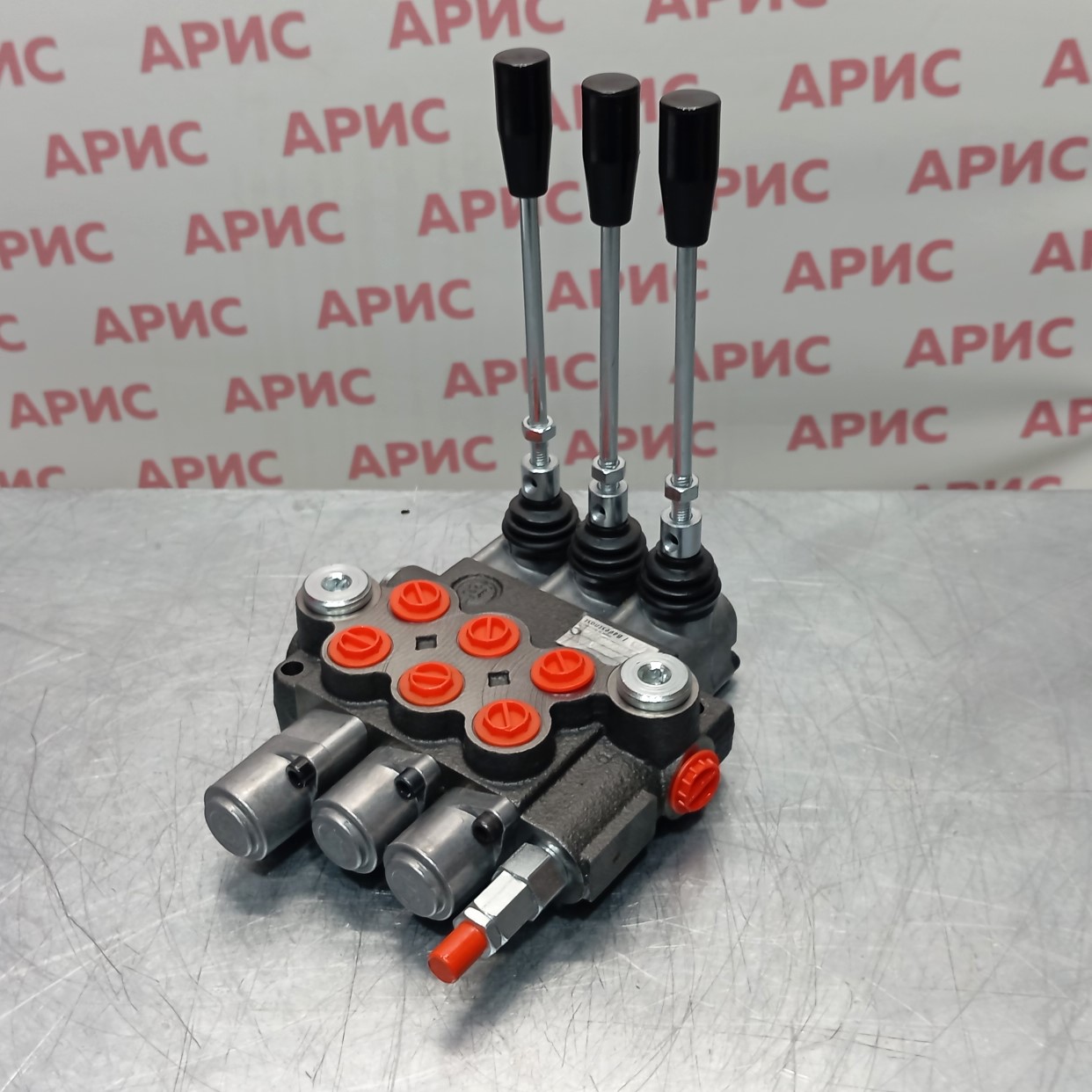

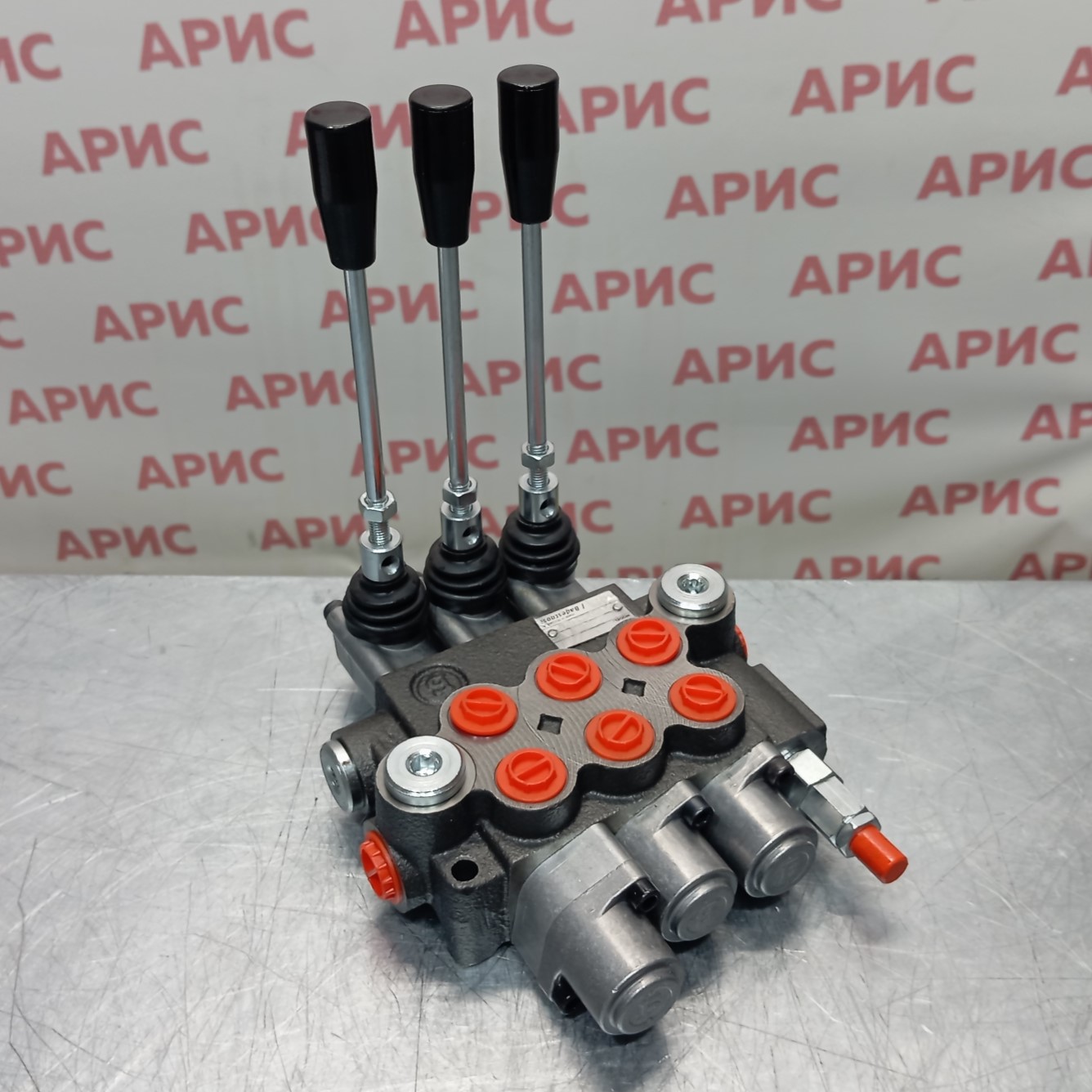

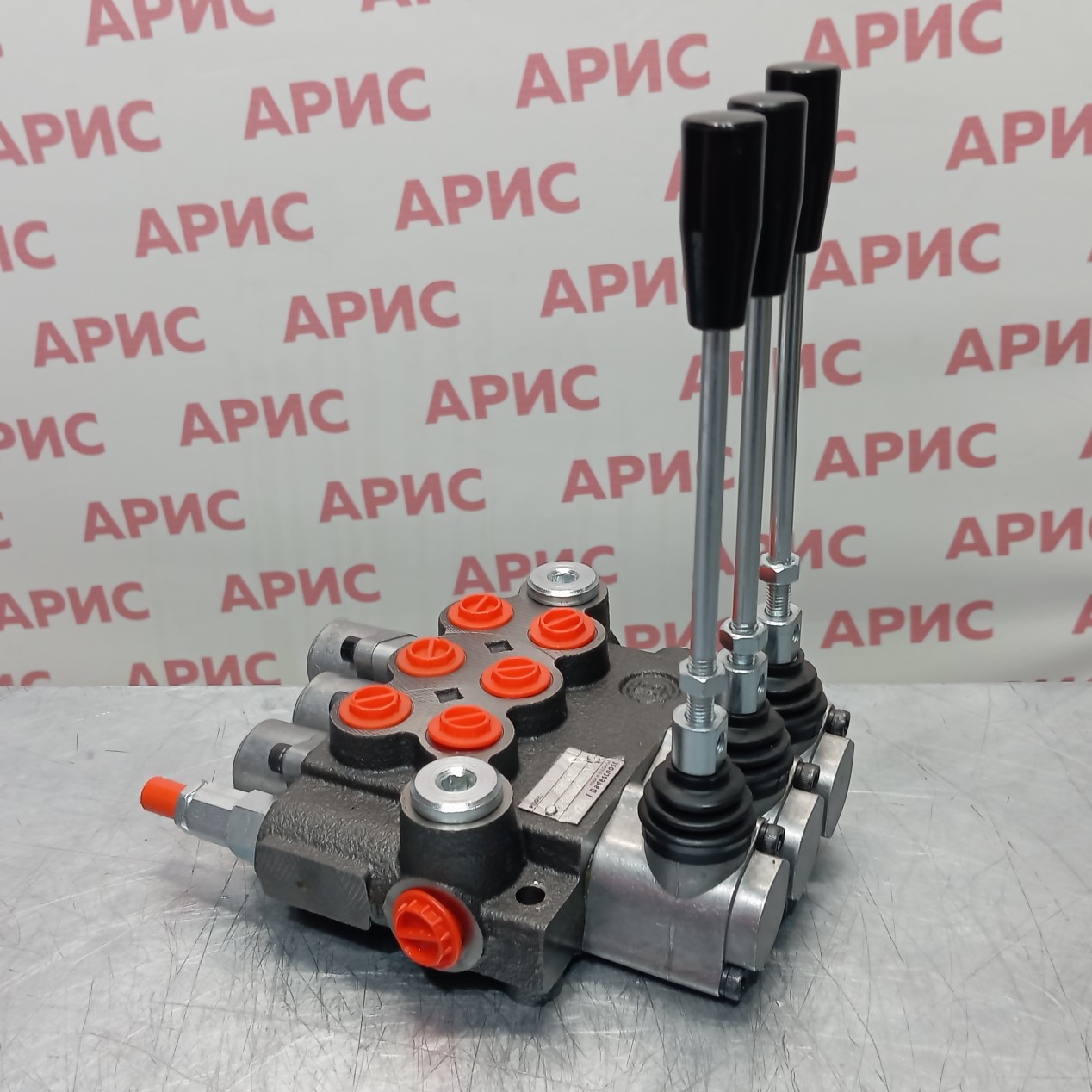

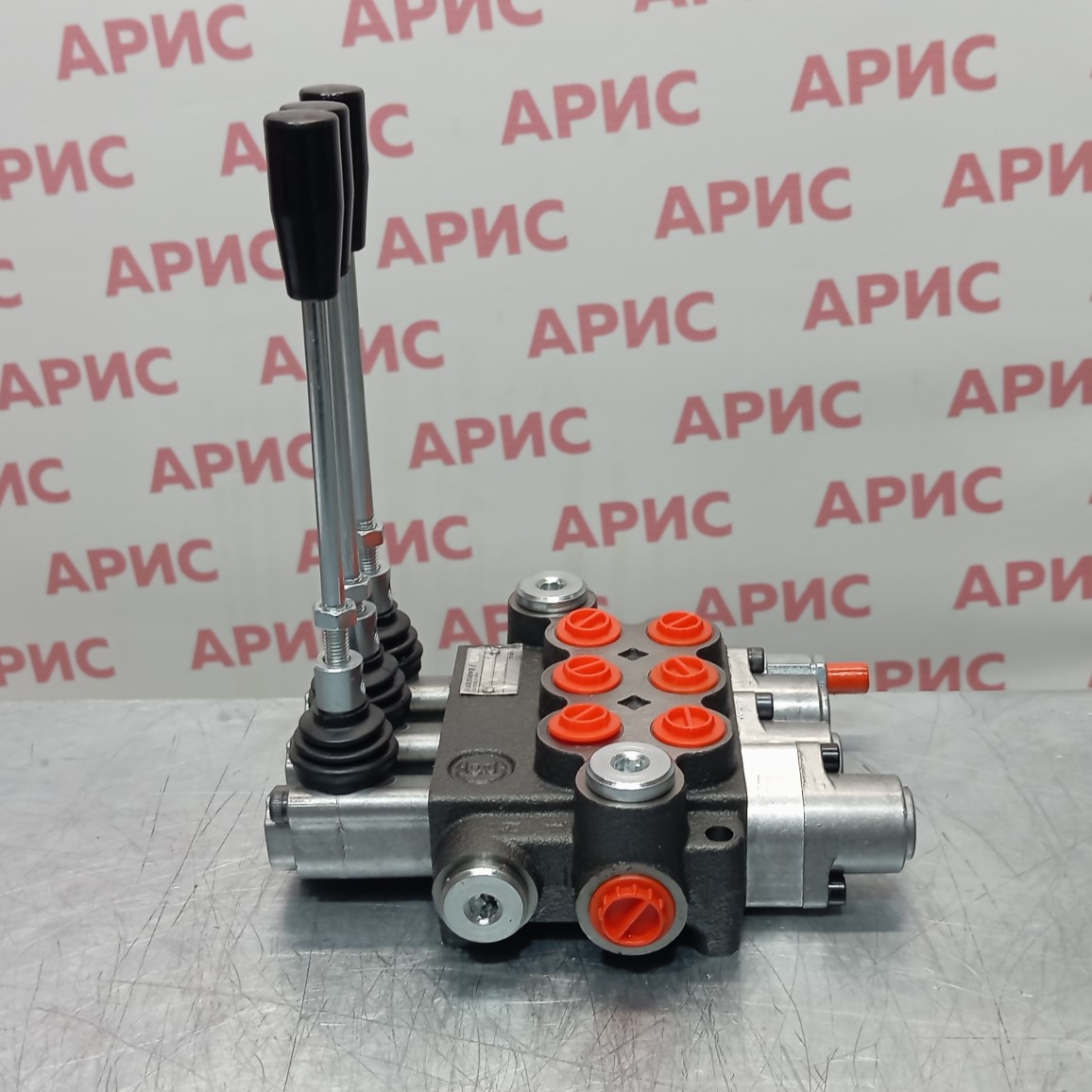

Гидрораспределитель 03Z50-1А1А1К15 GKZ1

Гидрораспределитель 03Z50-1А1А1К15 GKZ1: профессиональное решение для гидравлических систем

Современные гидравлические системы требуют надежных и точных компонентов для эффективной работы. В нашем каталоге представлен широкий ассортимент качественного оборудования, включая различные модели гидрораспределителей, среди которых особое место занимают изделия с пропускной способностью до 40 литров в минуту. Сегодня мы рассмотрим технические характеристики и особенности применения гидрораспределителя 03Z50-1А1А1К15 GKZ1.

Техническая информация гидрораспределителя 03Z50-1А1А1К15

Серия и страна производителя: Гидрораспределитель относится к серии Z50 болгарского производства, которая зарекомендовала себя как надежное и долговечное оборудование для различных отраслей промышленности. Болгарские производители гидравлического оборудования серии Z50 традиционно отличаются высоким качеством изготовления и соблюдением европейских стандартов.

Назначение и область применения

Гидрораспределитель предназначен для управления направлением потока рабочей жидкости в гидравлических системах мобильной и стационарной техники. Основные области применения включают строительную, дорожную и сельскохозяйственную технику, промышленные гидроприводы, подъемно-транспортное оборудование.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Конструктивные особенности

• Присоединительные размеры: резьба G 1/2" (основные каналы), G 1/4" (дренажный канал)
• Материал корпуса: высокопрочный чугун с антикоррозионным покрытием
• Уплотнения: NBR (бутадиен-нитрильная резина)
• Габаритные размеры: 145×85×120 мм
• Вес: 2,8 кг

Функциональные особенности и принцип работы

Принцип работы

Гидрораспределитель 03Z50-1А1А1К15 GKZ1 работает по принципу золотникового распределения потока. При воздействии на рычаг управления золотник перемещается внутри корпуса, открывая и закрывая соответствующие каналы, что обеспечивает направление рабочей жидкости к исполнительным механизмам.

Схема подключения

Стандартная схема включает подводящий канал Р (pressure), возвратный канал Т (tank), рабочие каналы А и В для подключения гидроцилиндров или гидромоторов. Дополнительно предусмотрен дренажный канал для отвода внутренних утечек.

Рабочие линии

Распределитель имеет четыре основных рабочих линии:

• Канал Р - подача рабочей жидкости под давлением
• Канал Т - возврат жидкости в бак
• Каналы А и В - рабочие выходы к исполнительным механизмам

Применение и совместимость

Данная модель отличается от китайских аналогов более высокой точностью изготовления и долговечностью. Особенно популярны болгарские модели данной серии благодаря оптимальному соотношению цены и качества.

Рекомендуемые области использования

• Экскаваторы и погрузчики
• Автокраны и манипуляторы
• Тракторы и сельхозмашины
• Станочное оборудование
• Прессы и формовочные машины
• Подъемные платформы

Условия эксплуатации

Гидрораспределитель рассчитан на работу в условиях умеренного климата при соблюдении температурного режима и использовании рекомендуемых гидравлических жидкостей. Требуется регулярная замена фильтрующих элементов и контроль чистоты рабочей жидкости.

Коммерческие преимущества

Преимущества перед аналогами

• Высокая надежность болгарского производства
• Простота монтажа и обслуживания
• Стандартные присоединительные размеры
• Длительный срок службы (до 10000 часов работы)
• Стабильные характеристики в широком диапазоне температур

Экономическая эффективность

Использование гидрораспределителя 03Z50-1А1А1К15 GKZ1 обеспечивает снижение эксплуатационных расходов за счет высокой надежности и минимальных требований к техническому обслуживанию. Доступная стоимость запасных частей и уплотнений делает его экономически выгодным решением для промышленных предприятий.
