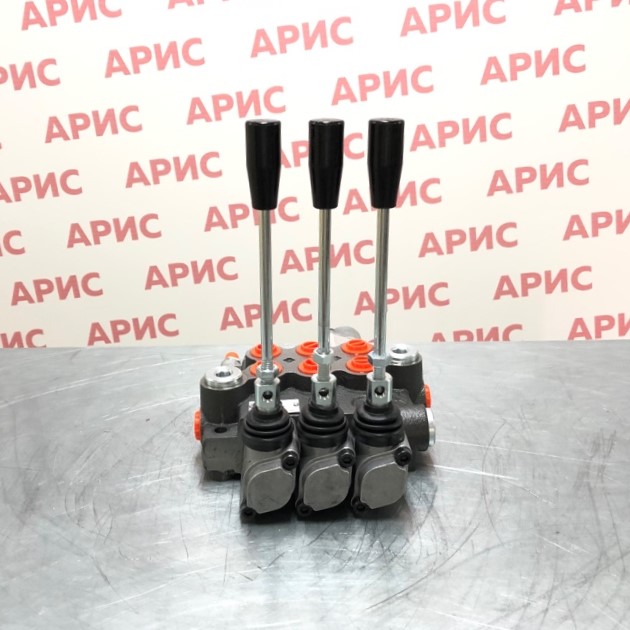

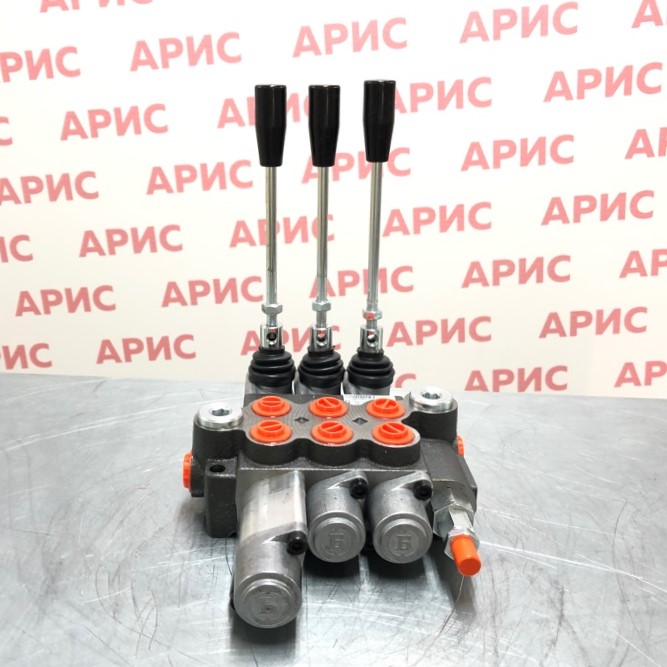

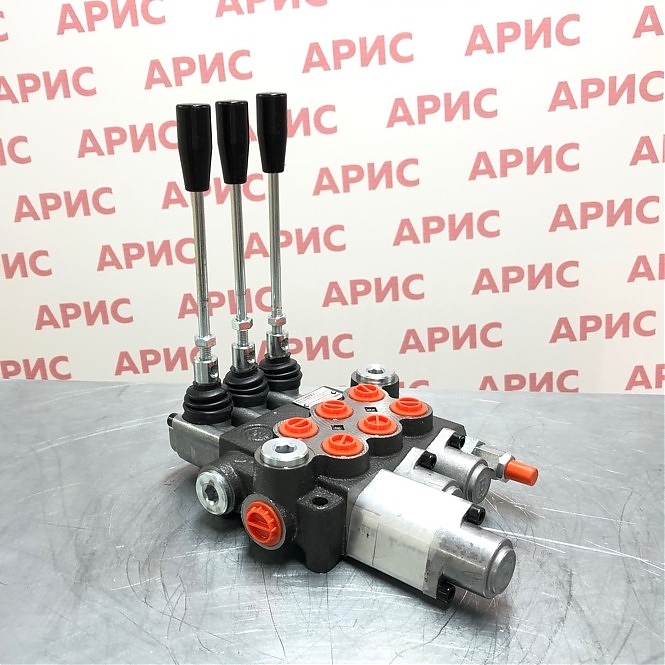

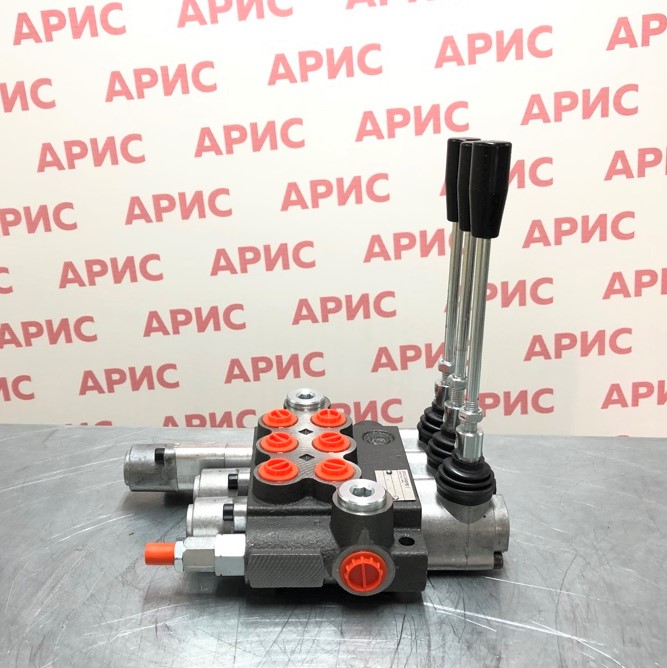

Гидрораспределитель 03Z50-1А1А1К16 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель 03Z50-1А1А1К16 GKZ1 относится к серии Z50 болгарского производства. Данная серия зарекомендовала себя как надежное и качественное оборудование для различных гидравлических систем, соответствующее европейским стандартам качества.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах различной техники. Обеспечивает точное распределение гидравлической жидкости между исполнительными механизмами, позволяя контролировать направление, скорость и последовательность работы гидроцилиндров и гидромоторов.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен золотником К16, обеспечивающим плавающий режим работы с подъемом и опусканием без фиксации. Это позволяет плавно управлять исполнительными механизмами и обеспечивает свободное позиционирование рабочих органов.

Присоединительные размеры и тип резьбы

• Вход P (подача): внутренняя резьба G1/2
• Слив T: внутренняя резьба G1/2
• Выходы A и B: внутренняя резьба G3/8
• Крепление: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высококачественного чугуна или стали, обеспечивающего длительный срок службы при высоких рабочих давлениях. Уплотнения выполнены из маслостойкой резины, устойчивой к воздействию гидравлических жидкостей.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления. При перемещении золотника в ту или иную сторону открываются соответствующие каналы, направляющие поток рабочей жидкости к нужному исполнителю. В нейтральном положении все каналы перекрыты.

Количество рабочих линий и их назначение

Распределитель имеет четыре основные линии:

• P - линия подачи рабочей жидкости от насоса
• T - сливная линия в гидробак
• A, B - рабочие линии к исполнительным механизмам

Особенности конструкции

Золотниковый тип конструкции обеспечивает высокую надежность и точность управления. Моноблочное исполнение гарантирует компактность и простоту монтажа. Конструкция предусматривает плавающий режим работы, что особенно важно для техники с навесным оборудованием.

Возможности регулировки потока

Золотник К16 позволяет плавно регулировать расход рабочей жидкости, обеспечивая точное позиционирование исполнительных механизмов. Отсутствие фиксации в крайних положениях обеспечивает свободное перемещение рабочих органов.

Надежность и ресурс работы

Высококачественные материалы и точная обработка поверхностей обеспечивают длительный срок службы гидрораспределителя даже в тяжелых условиях эксплуатации. Минимальные внутренние потери (5 см³/мин при 100 bar) свидетельствуют о высоком качестве изготовления.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством современных гидравлических систем, работающих на минеральном масле. Стандартные присоединительные размеры обеспечивают универсальность применения.

Рекомендуемые области использования

• Строительная и дорожно-строительная техника
• Сельскохозяйственные машины и тракторы
• Коммунальная техника
• Промышленное гидравлическое оборудование
• Подъемно-транспортные механизмы

Особенно эффективен для техники, требующей плавающего режима работы навесного оборудования.

Условия эксплуатации

Гидрораспределитель рассчитан на работу в широком температурном диапазоне от -40°C до +60°C, что позволяет использовать его в различных климатических условиях. Устойчив к вибрациям и механическим нагрузкам.

Коммерческие аспекты

Преимущества перед аналогами

• Высокое качество болгарского производства
• Оптимальное соотношение цена-качество
• Универсальные присоединительные размеры
• Компактная моноблочная конструкция
• Минимальные внутренние потери
• Широкий температурный диапазон эксплуатации

Экономическая эффективность

Использование гидрораспределителя 03Z50-1А1А1К16 GKZ1 позволяет снизить эксплуатационные расходы благодаря высокой надежности и долговечности. Минимальные внутренние потери обеспечивают экономию энергии и снижение нагрузки на гидравлическую систему.
