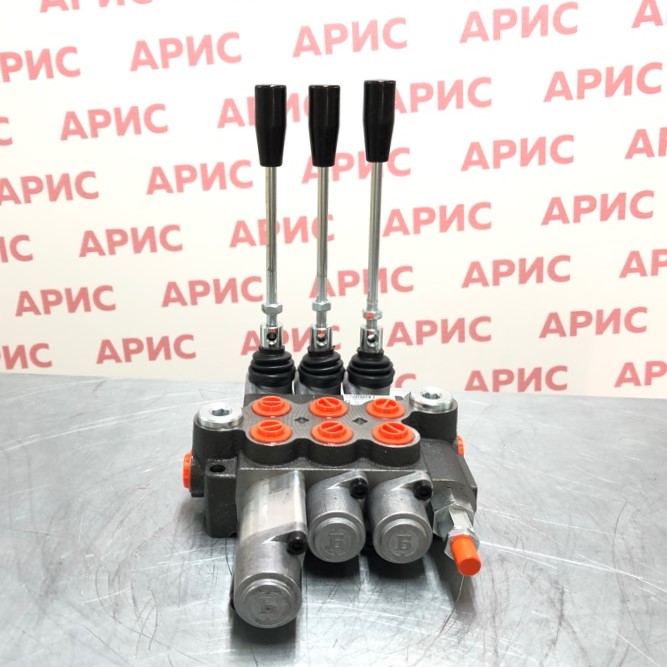

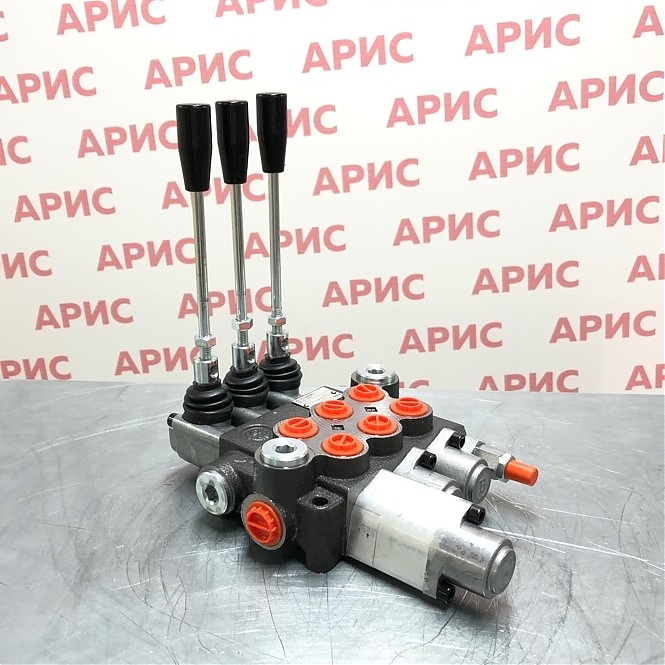

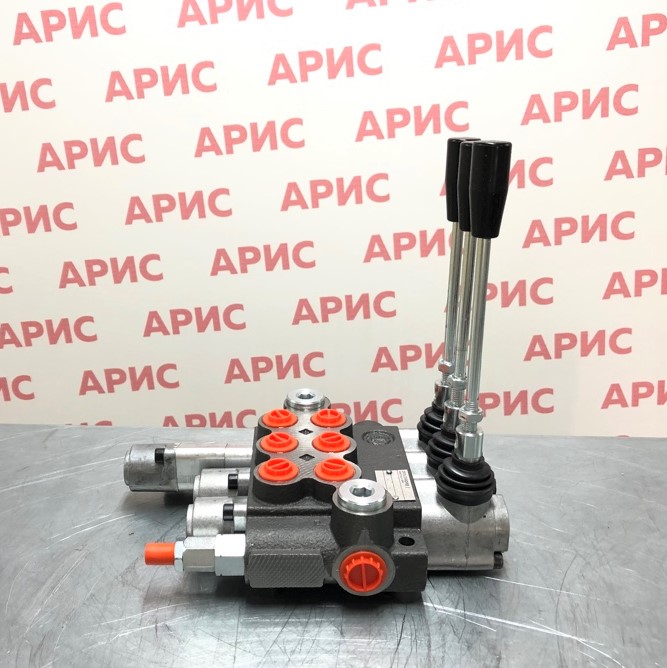

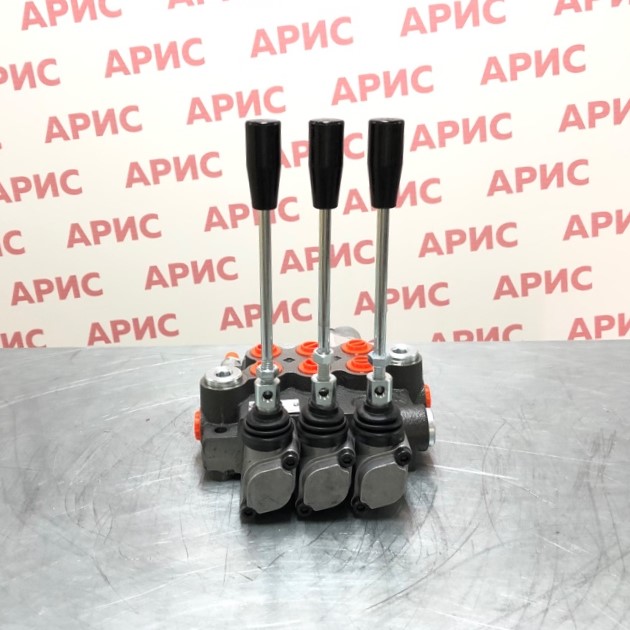

Гидрораспределитель 03Z50-1А1А8К16 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель модели 03Z50-1А1А8К16 GKZ1 относится к серии Z50 болгарского производства. Эта серия зарекомендовала себя как надежное и эффективное решение для гидравлических систем различного назначения. Болгарские гидрораспределители серии Z50 отличаются высоким качеством изготовления и соответствием европейским стандартам.

Назначение и область применения

Данный гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах. Устройство обеспечивает точное распределение гидравлической энергии между различными исполнительными механизмами, позволяя осуществлять управление гидроцилиндрами и гидромоторами в составе мобильной и стационарной техники.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен механическим ручным управлением с тремя независимыми золотниками:

• Золотник А1: управление без фиксации в положениях подъема и опускания
• Золотник А8: управление с фиксацией в положениях подъема и опускания
• Золотник К16: плавающий режим с возможностью подъема и опускания без фиксации

Присоединительные размеры и тип резьбы

• Вход P (подача): внутренняя резьба G1/2
• Слив T: внутренняя резьба G1/2
• Выходы A и B: внутренняя резьба G3/8
• Крепление: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна, обеспечивающего долговечность и устойчивость к высоким давлениям. Уплотнительные элементы выполнены из маслостойкой резины, адаптированной для работы с минеральными маслами в широком температурном диапазоне.

Габаритные размеры и вес

Конструктивное исполнение - моноблок, что обеспечивает компактность и удобство монтажа. Точные габаритные размеры и вес уточняйтесь при заказе.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоками рабочей жидкости. При перемещении рукояток управления золотники открывают и закрывают соответствующие каналы, направляя поток масла к исполнительным механизмам или на слив. Подключение осуществляется согласно стандартной схеме: P - подача, T - слив, A и B - рабочие линии к потребителям.

Количество рабочих линий и их назначение

Гидрораспределитель имеет три независимые секции управления, каждая из которых контролирует один исполнительный механизм. Это позволяет одновременно управлять несколькими гидравлическими функциями строительной или сельскохозяйственной машины.

Особенности конструкции

Золотниковый тип конструкции обеспечивает:

• Высокую точность позиционирования
• Минимальные внутренние утечки
• Плавное управление потоками
• Долговечность подвижных элементов

Возможности регулировки потока

Конструкция позволяет осуществлять плавное регулирование расхода рабочей жидкости за счет изменения степени открытия золотников. Это обеспечивает точное управление скоростью движения исполнительных механизмов.

Надежность и ресурс работы

Применение качественных материалов и точной обработки рабочих поверхностей гарантирует длительный срок службы изделия. Ресурс работы составляет не менее 10000 часов при соблюдении условий эксплуатации.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством гидравлических систем, использующих минеральные масла. Особенно эффективен в составе гидрораспределителей на 40 л/мин различных производителей.

Рекомендуемые области использования

• Строительная техника: экскаваторы, погрузчики, автокраны, бетононасосы
• Сельскохозяйственные машины: тракторы, комбайны, прицепное оборудование
• Промышленное оборудование: прессы, подъемники, манипуляторы
• Коммунальная техника: мусоровозы, снегоуборочные машины, поливочная техника

Для более производительных систем рекомендуем рассмотреть гидрораспределители на 80 л/мин или гидрораспределители на 100-160 л/мин.

Условия эксплуатации

• Температура окружающей среды: от -40°C до +60°C
• Относительная влажность: до 80%
• Защита от попадания пыли и влаги согласно степени IP54
• Регулярное техническое обслуживание согласно инструкции

Коммерческие аспекты

Преимущества перед аналогами

• Высокое качество изготовления болгарского производства
• Универсальность применения благодаря различным типам золотников
• Надежность конструкции и длительный срок службы
• Оптимальное соотношение цены и качества
• Широкий выбор конфигураций в каталоге гидрораспределителей

Экономическая эффективность

Использование данного гидрораспределителя позволяет:

• Снизить эксплуатационные расходы за счет высокой надежности
• Увеличить производительность оборудования
• Минимизировать простои техники
• Сократить затраты на техническое обслуживание

Дополнительные возможности

Для систем, требующих автоматизации, рекомендуем гидрораспределители с электрическим управлением или джойстики для МТЗ. Также доступны комплектующие к гидрораспределителям для технического обслуживания и ремонта.

Как купить

Для приобретения гидрораспределителя 03Z50-1А1А8К16 GKZ1 обратитесь к нашим специалистам. Мы поможем подобрать оптимальную конфигурацию под ваши задачи и предоставим подробную техническую консультацию.
