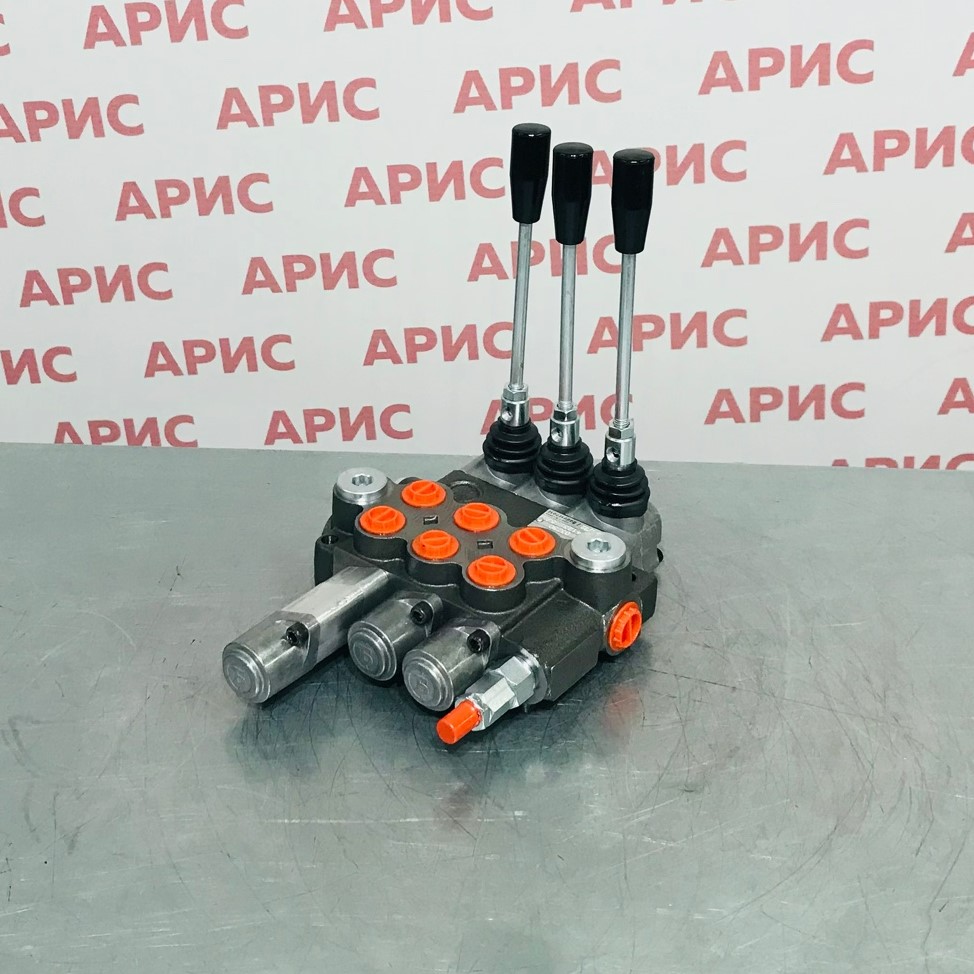

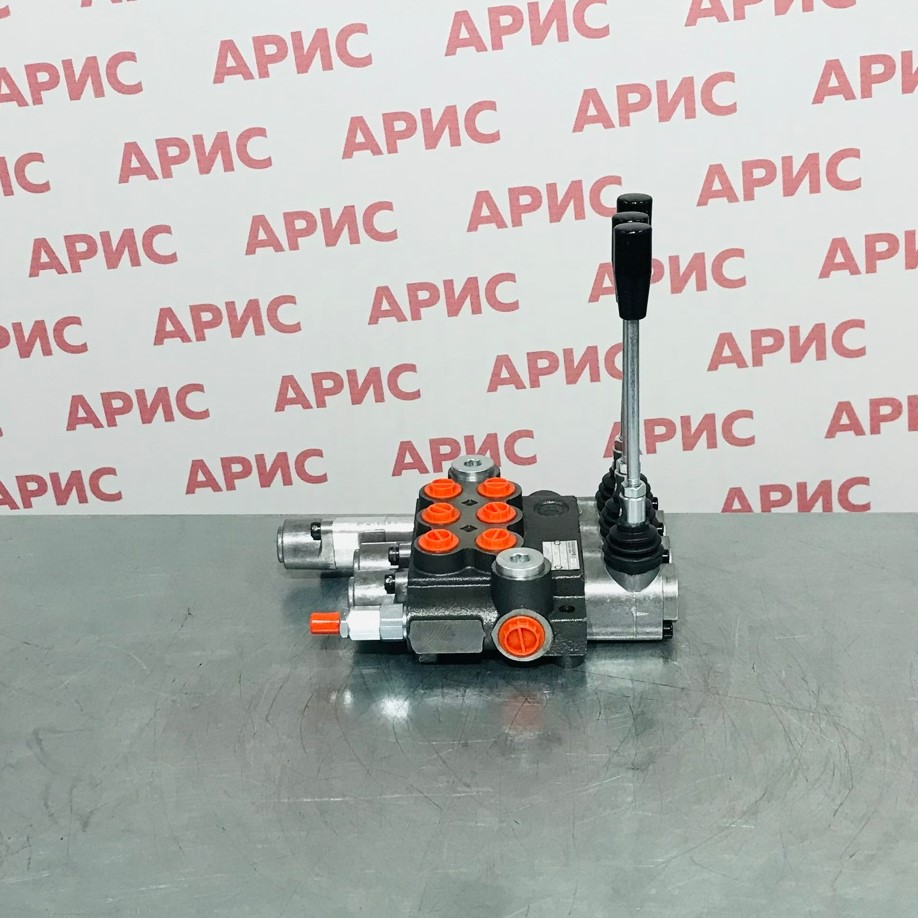

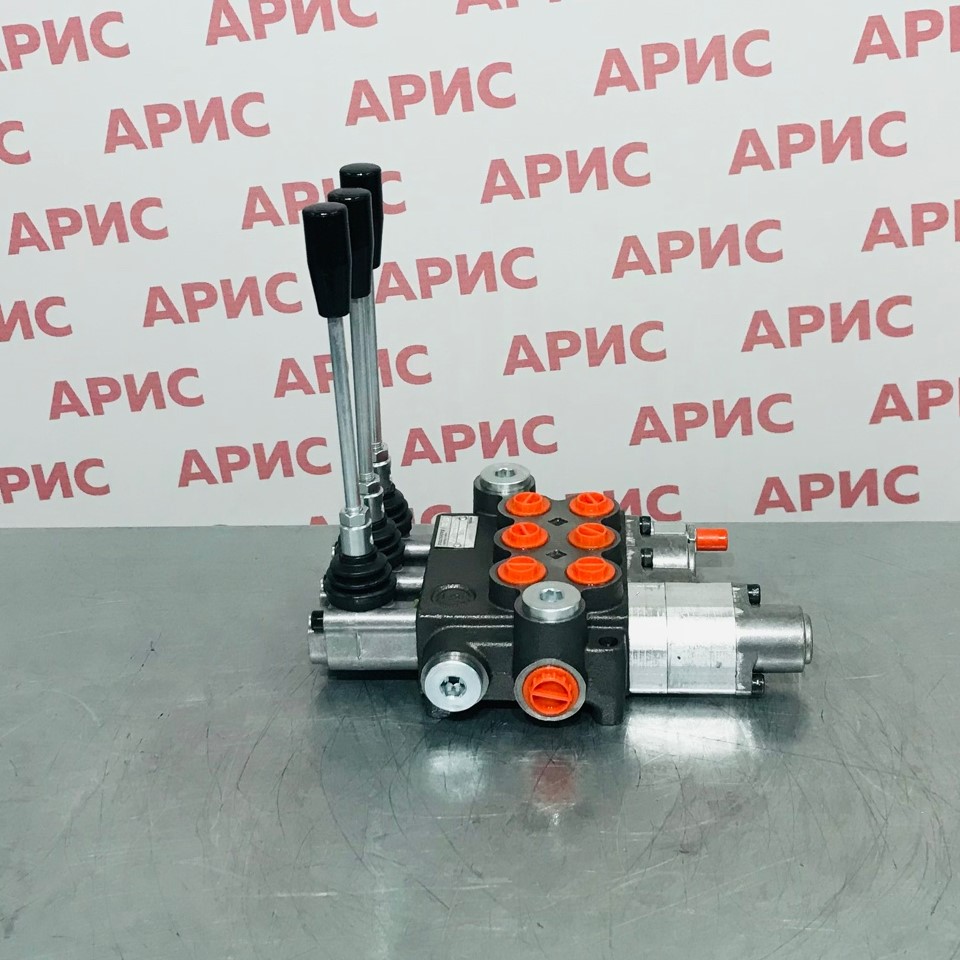

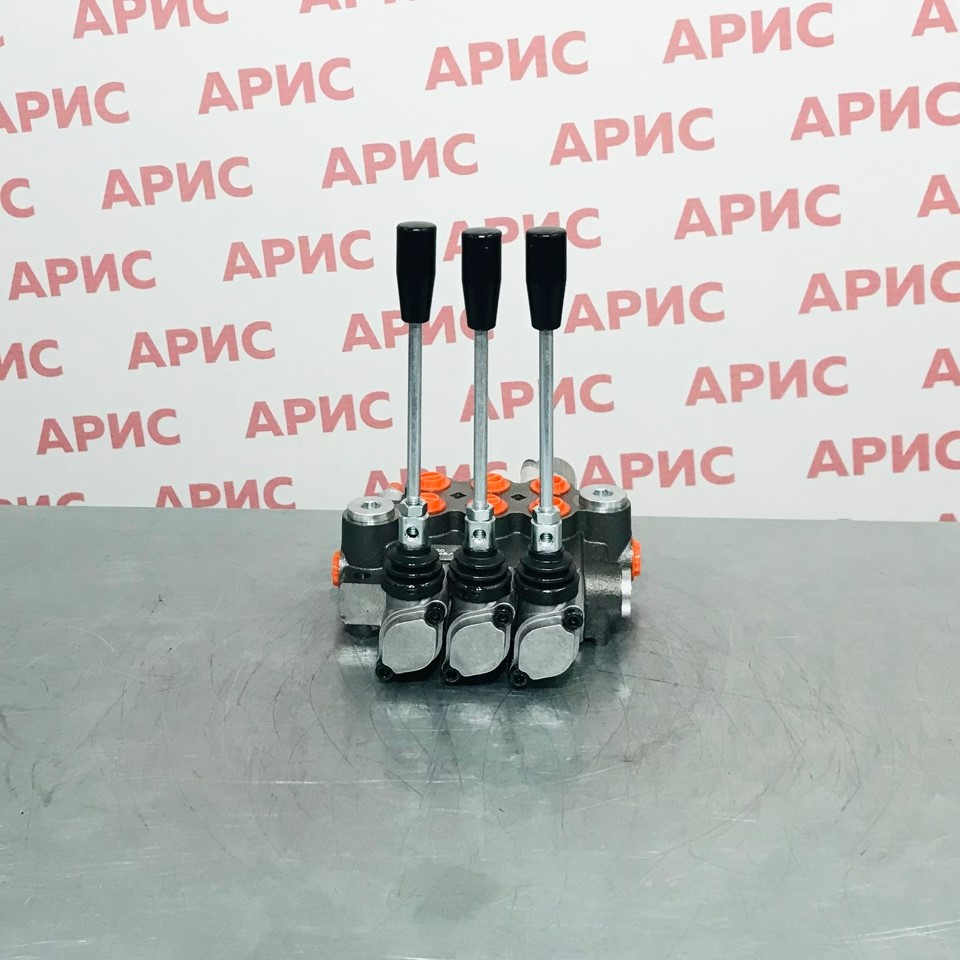

Гидрораспределитель 03Z50-1А8А8К16 GKZ1

Техническая информация

Серия и производитель Гидрораспределитель относится к серии Z50 болгарского производства - одной из наиболее востребованных линеек гидравлического оборудования в России и странах СНГ.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Конструктивные особенности

Тип управления и количество позиций Гидрораспределитель имеет ручное управление с тремя независимыми золотниками, обеспечивающими различные режимы работы гидравлических контуров.

Присоединительные размеры

• Вход P: внутренняя резьба G1/2"
• Слив T: внутренняя резьба G1/2"
• Выходы A и B: внутренняя резьба G3/8"
• Крепление: 2 болта М8

Конструктивное исполнение Моноблочная конструкция обеспечивает компактность и высокую надежность соединений.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления, где каждый золотник независимо регулирует поток рабочей жидкости к соответствующему потребителю. Схема подключения предусматривает один общий вход высокого давления и общий слив, с тремя независимыми выходными каналами.

Количество рабочих линий и их назначение

• Линия P - подача рабочей жидкости под давлением
• Линия T - слив рабочей жидкости в гидробак
• Линии A и B - управляемые выходы для подключения гидроцилиндров или гидромоторов

Особенности золотниковой конструкции

Золотниковая система обеспечивает плавное и точное регулирование потока. Каждый золотник имеет свои функциональные особенности:

Золотники А8 (первый и второй)

• Обеспечивают фиксацию в положениях подъема и опускания
• Идеально подходят для управления подъемными механизмами
• Гарантируют надежное удержание груза в промежуточных позициях

Золотник К16 (третий)

• Плавающий режим работы
• Подъем и опускание без фиксации
• Применяется для свободного перемещения исполнительных механизмов

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством современных гидравлических систем, работающих на минеральном масле. При выборе оборудования для комплектации систем важно учитывать не только технические параметры, но и функциональные возможности различных серий.

Рекомендуемые области использования

Строительная и дорожная техника

• Экскаваторы и погрузчики
• Автокраны и манипуляторы
• Дорожно-строительные машины

Сельскохозяйственная техника

• Тракторы различной мощности
• Комбайны и специализированные машины
• Навесное и прицепное оборудование

Промышленное оборудование

• Подъемные платформы
• Прессовое оборудование
• Станочное оборудование с гидроприводом

Условия эксплуатации

Благодаря широкому температурному диапазону и надежной конструкции, гидрораспределитель может эксплуатироваться в различных климатических условиях, включая работу на открытом воздухе в зимний период.

Преимущества и экономическая эффективность

Преимущества перед аналогами

• Высокое качество болгарского производства по доступной цене
• Универсальная конструкция - подходит для большинства применений
• Надежная фиксация золотников в рабочих положениях
• Компактные габариты при высокой производительности
• Простота монтажа и обслуживания

Долговечность и надежность

Качественные материалы корпуса и уплотнений обеспечивают длительный ресурс работы даже в тяжелых условиях эксплуатации. Минимальные внутренние потери говорят о высоком качестве изготовления и точности сопряжений.

Выбор и комплектация

При выборе гидрораспределителя для конкретной задачи стоит обратить внимание на различные варианты исполнения. Для систем с меньшими требованиями к производительности можно рассмотреть другие решения, а для более мощных агрегатов может потребоваться оборудование с увеличенным расходом.

Болгарские производители предлагают широкую линейку гидравлического оборудования, что позволяет подобрать оптимальное решение для любых задач. Помимо ручного управления, существуют также варианты с электрическим управлением для автоматизированных систем.
