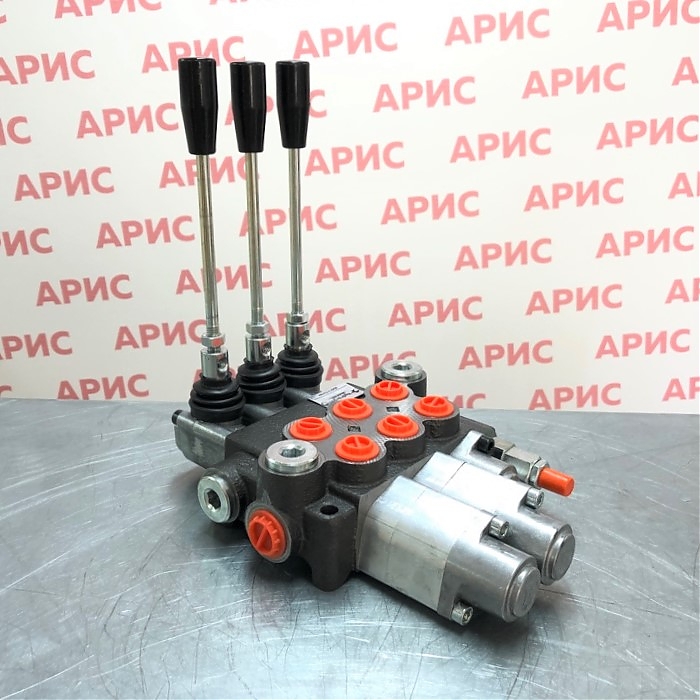

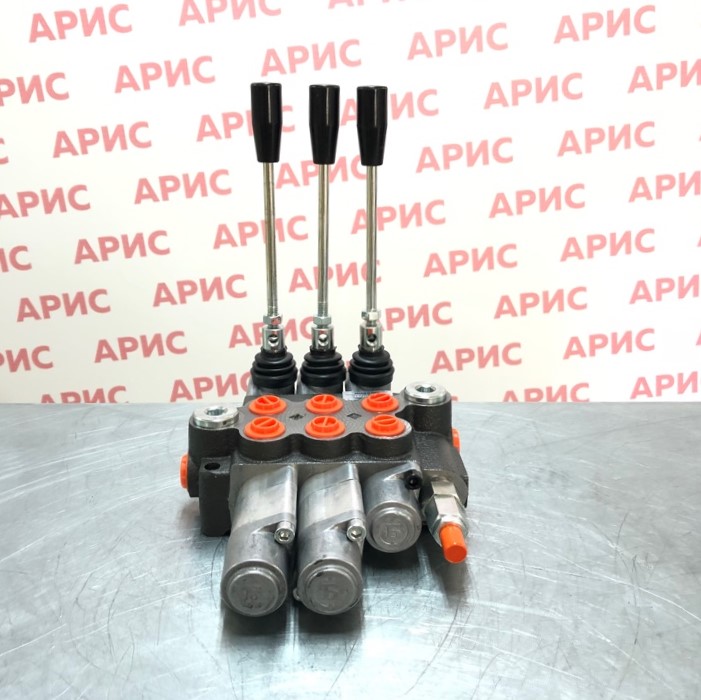

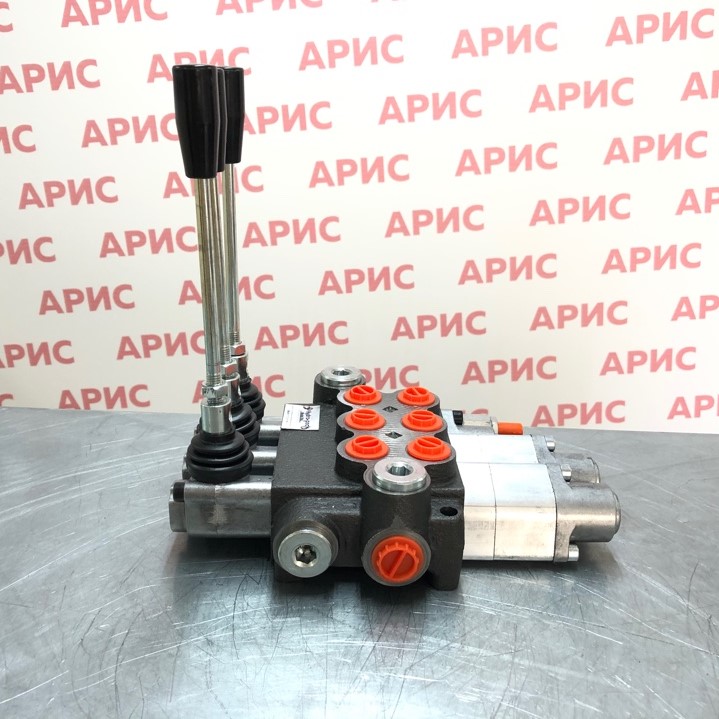

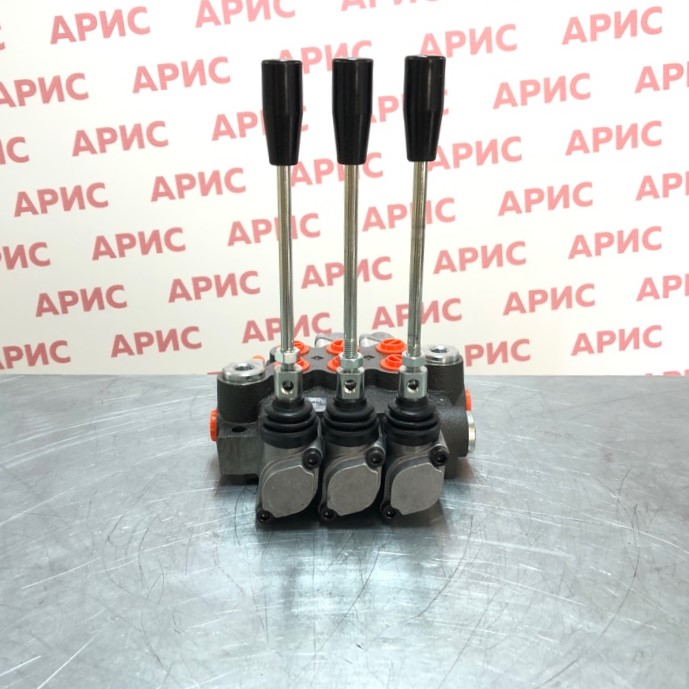

Гидрораспределитель 03Z50-1К16К16А1 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель 03Z50-1К16К16А1 GKZ1 относится к серии Z50 болгарского производства. Данная серия зарекомендовала себя как надежное решение для гидравлических систем средней производительности и широко применяется в различных отраслях промышленности.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах. Обеспечивает направление потока масла к исполнительным механизмам (гидроцилиндрам, гидромоторам) и возврат отработанной жидкости в гидробак. Применяется для управления подъемно-опускными механизмами с возможностью работы в плавающем режиме.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель имеет ручное управление с возможностью работы в нескольких позициях. Золотник К16 обеспечивает плавающий режим работы с подъемом и опусканием без фиксации в крайних положениях.

Присоединительные размеры и тип резьбы

• Вход P: внутренняя резьба G1/2
• Слив T: внутренняя резьба G1/2
• Выходы A и B: внутренняя резьба G3/8
• Крепление: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна или стали, обеспечивающего стойкость к высоким давлениям и коррозии. Уплотнения выполнены из специальных резиновых смесей, устойчивых к воздействию гидравлических масел и перепадам температур.

Габаритные размеры и вес

Конструктивное исполнение - моноблок, что обеспечивает компактность и простоту монтажа. Точные габариты и вес уточняйте при заказе.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоками рабочей жидкости. При перемещении золотника открываются соответствующие каналы, направляя поток масла к нужному выходу. В нейтральном положении обеспечивается перекрытие рабочих каналов.

Количество рабочих линий и их назначение

• Канал P - подвод рабочей жидкости от насоса
• Канал T - слив отработанной жидкости в гидробак
• Каналы A и B - рабочие выходы к исполнительным механизмам

Особенности конструкции

Золотниковый тип конструкции обеспечивает:

• Высокую герметичность в закрытом состоянии
• Плавное управление потоками
• Надежную работу при высоких давлениях
• Минимальные внутренние утечки

Возможности регулировки потока

Золотник К16 обеспечивает плавающий режим работы, позволяя исполнительному механизму свободно перемещаться под воздействием внешних нагрузок при отключенном насосе.

Надежность и ресурс работы

Высококачественные материалы и точная обработка поверхностей обеспечивают длительный срок службы и стабильную работу в условиях интенсивной эксплуатации.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством гидравлических систем, использующих минеральные масла. Подходит для интеграции в существующие системы или создания новых гидравлических контуров.

Рекомендуемые области использования

• Строительная техника: экскаваторы, погрузчики, автокраны
• Сельскохозяйственные машины: тракторы, комбайны, навесное оборудование
• Промышленное оборудование: прессы, подъемники, манипуляторы
• Коммунальная техника: мусоровозы, дорожные машины

Если вам нужны гидрораспределители на 40 л/мин других серий, рассмотрите также гидрораспределители серии Z50 из Болгарии или аналоги китайского производства.

Условия эксплуатации

• Температура окружающей среды: -40°C…+60°C
• Защита от попадания пыли и влаги
• Регулярное техническое обслуживание
• Использование рекомендованных марок гидравлических масел

Коммерческие аспекты

Преимущества перед аналогами

• Проверенное болгарское качество с европейскими стандартами
• Оптимальное соотношение цена-качество
• Широкая сфера применения
• Простота монтажа и обслуживания
• Высокая ремонтопригодность

Для систем с большей производительностью рекомендуем рассмотреть гидрораспределители на 80 л/мин или гидрораспределители на 100-160 л/мин.

Экономическая эффективность

Использование качественного гидрораспределителя обеспечивает:

• Снижение эксплуатационных расходов
• Увеличение межремонтного периода
• Стабильную работу оборудования
• Минимальные потери рабочей жидкости
