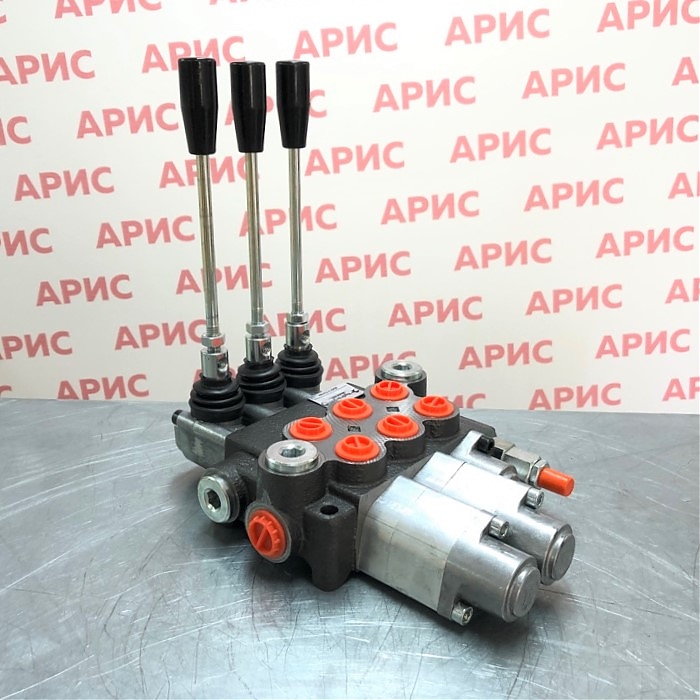

Гидрораспределитель 03Z50-1К16К16А8 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель относится к серии Z50 болгарского производства. Модель GKZ1 представляет собой высококачественное гидравлическое оборудование, изготовленное в соответствии с европейскими стандартами качества и надежности.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах мобильной и стационарной техники. Обеспечивает точное распределение гидравлического потока между исполнительными механизмами, позволяя осуществлять подъем, опускание и фиксацию рабочих органов.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен механическим рычажным управлением с возможностью фиксации в различных позициях в зависимости от типа золотника. Конструкция обеспечивает плавное переключение между рабочими позициями и нейтральным положением.

Присоединительные размеры и тип резьбы

• Вход P: внутренняя резьба G1/2"
• Слив T: внутренняя резьба G1/2"
• Выходы A и B: внутренняя резьба G3/8"
• Крепление: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна с антикоррозийным покрытием. Уплотнительные элементы выполнены из маслостойкой резины и полиуретана, обеспечивающих надежную герметизацию при рабочих давлениях и температурах.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоком рабочей жидкости. При перемещении рычага управления золотник открывает или закрывает соответствующие каналы, направляя поток от насоса к исполнительным механизмам или в бак. Моноблочная конструкция обеспечивает компактность и простоту монтажа.

Количество рабочих линий и их назначение

• Линия P - подача рабочей жидкости от насоса
• Линия T - слив рабочей жидкости в гидробак
• Линии A и B - подключение к исполнительным механизмам (гидроцилиндрам, гидромоторам)

Особенности конструкции

Золотниковая конструкция обеспечивает:

• Высокую точность дозирования потока
• Минимальные внутренние потери
• Возможность работы в различных режимах (плавающий, с фиксацией)
• Надежную работу при высоких давлениях

Возможности регулировки потока

Конструкция позволяет плавно регулировать расход рабочей жидкости в зависимости от величины отклонения рычага управления. Золотник К16 обеспечивает плавающий режим работы, а золотник А8 - фиксацию в крайних положениях.

Надежность и ресурс работы

Высокое качество материалов и точность изготовления обеспечивают длительный срок службы гидрораспределителя. Минимальные внутренние потери и стабильные характеристики сохраняются на протяжении всего срока эксплуатации.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством гидравлических систем, использующих минеральные масла в качестве рабочей жидкости. Подходит для систем с рабочим давлением до 250 бар и расходом до 40 л/мин.

Рекомендуемые области использования

• Строительная техника: экскаваторы, погрузчики, автокраны, бетононасосы
• Сельскохозяйственные машины: тракторы, комбайны, опрыскиватели, культиваторы
• Промышленное оборудование: прессы, подъемники, станочное оборудование
• Коммунальная техника: мусоровозы, поливочные машины, снегоуборочная техника

Для выбора подходящего гидрораспределителя рекомендуем ознакомиться с полным ассортиментом в разделе гидрораспределители. Если вам требуется оборудование с аналогичными характеристиками, обратите внимание на гидрораспределители на 40 л/мин или гидрораспределители серии Z50 болгарского производства.

Условия эксплуатации

Гидрораспределитель предназначен для работы в условиях:

• Температуры окружающей среды от -40°C до +60°C
• Относительной влажности до 95%
• Запыленности согласно классу IP54
• Вибрационных нагрузок, характерных для мобильной техники

Коммерческие аспекты

Преимущества перед аналогами

• Европейское качество производства - соответствие высоким стандартам
• Универсальность применения - подходит для различных типов техники
• Простота монтажа - моноблочная конструкция с удобным креплением
• Надежность - проверенная временем конструкция золотникового типа
• Доступная цена - оптимальное соотношение цена/качество

Для сравнения характеристик и выбора альтернативных вариантов рекомендуем изучить гидрораспределители на 40 л/мин китайского производства или гидрораспределители на 40 л/мин болгарского производства.

Экономическая эффективность

Использование качественного гидрораспределителя снижает эксплуатационные расходы за счет:

• Минимальных внутренних потерь (экономия энергии)
• Длительного срока службы без ремонта
• Совместимости с стандартными гидравлическими компонентами
• Простоты технического обслуживания

Если требуется оборудование с другими характеристиками, рассмотрите гидрораспределители на 60 л/мин или гидрораспределители на 80 л/мин.
