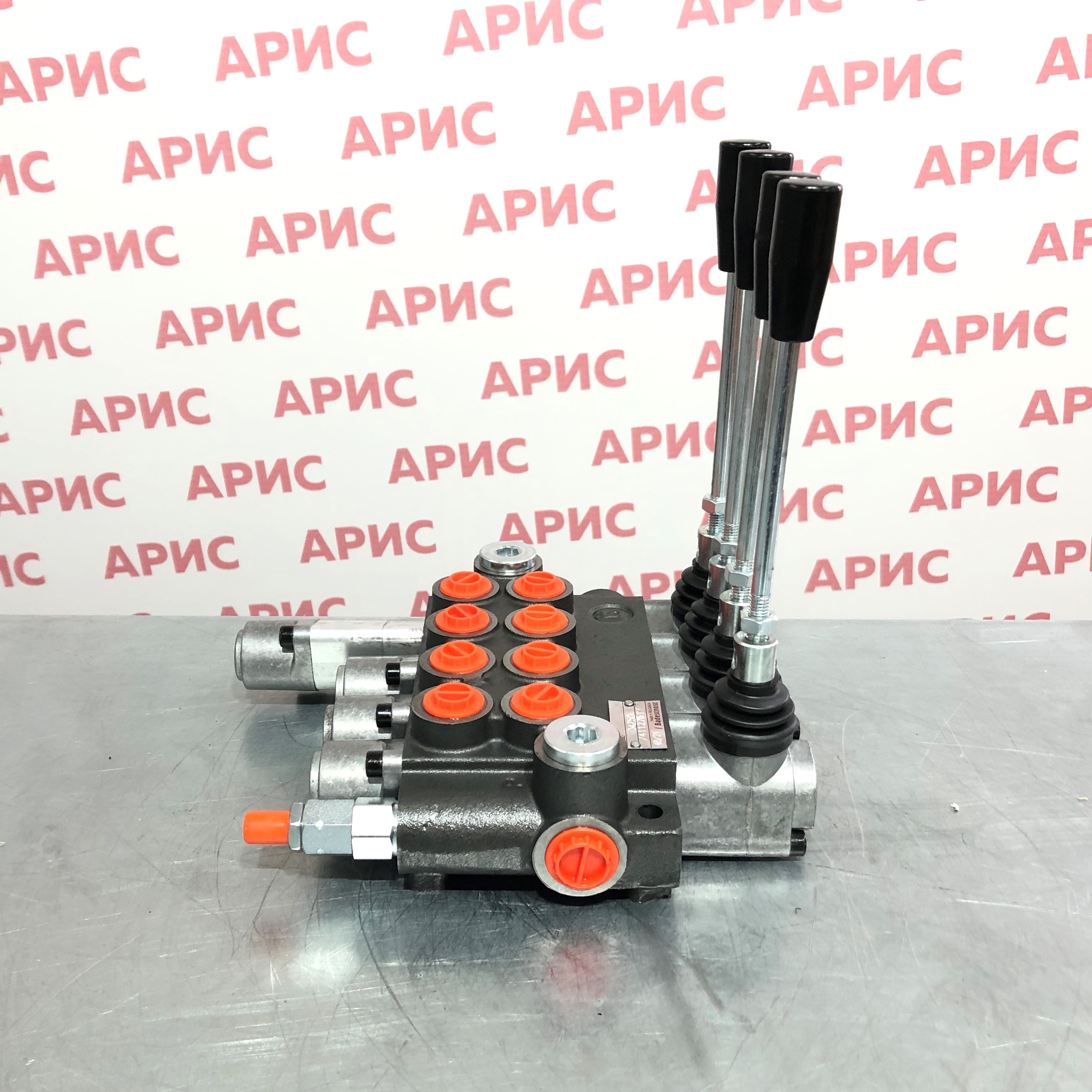

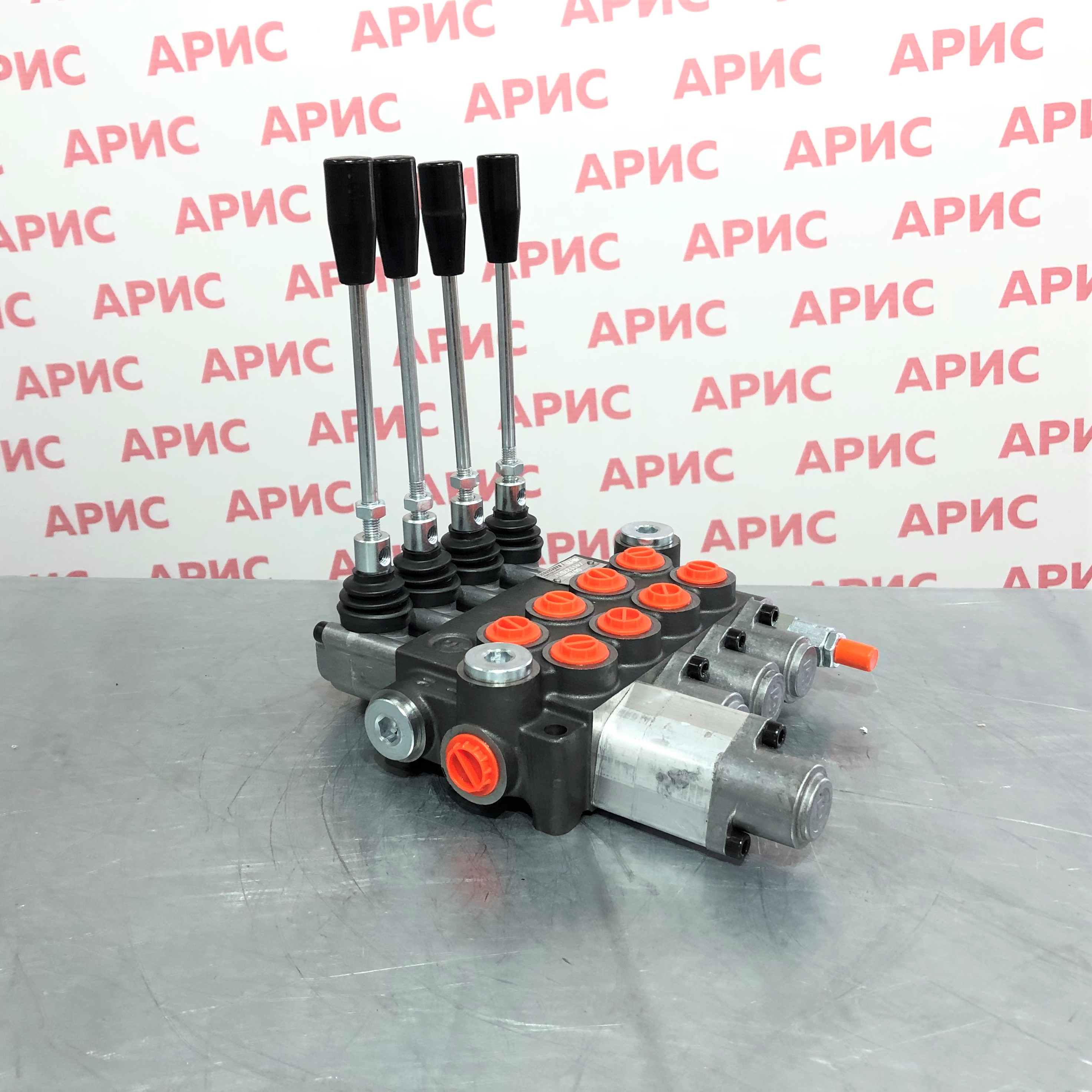

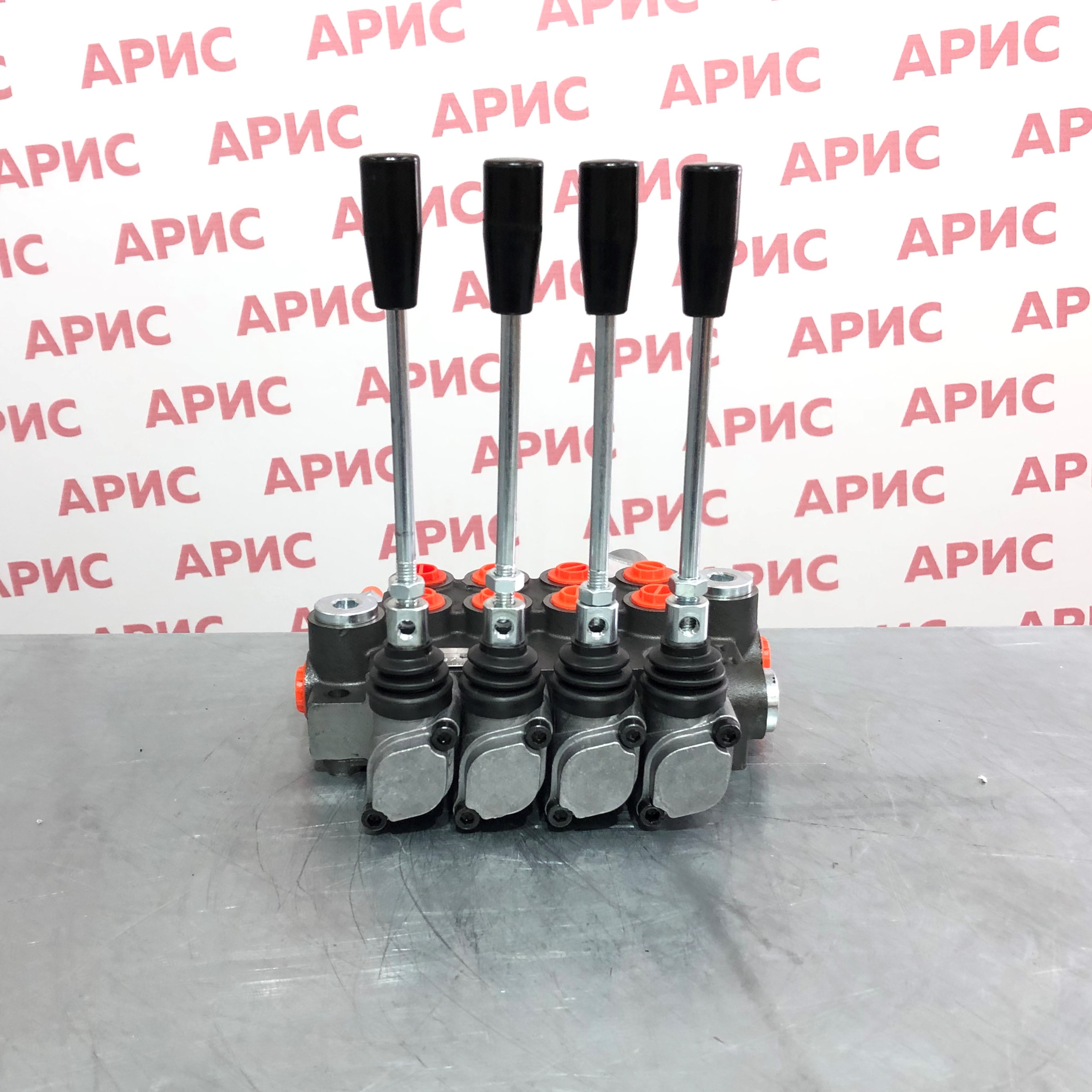

Гидрораспределитель 04Z50-1А8A1A1К16 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель относится к профессиональной серии Z50 болгарского производства. Болгарские гидрокомпоненты традиционно отличаются высоким качеством изготовления и надежностью в эксплуатации, что делает их популярным выбором для различных областей применения.

Назначение и область применения

Гидрораспределитель предназначен для управления гидравлическими исполнительными механизмами в составе мобильной и стационарной техники. Устройство обеспечивает направление потока рабочей жидкости к гидроцилиндрам или гидромоторам, позволяя осуществлять точное управление движением рабочих органов.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен ручным рычажным управлением с возможностью фиксации в рабочих положениях. Золотник А8 обеспечивает фиксацию как в положении подъема, так и в положении опускания, что гарантирует надежное удержание рабочего органа в заданном положении.

Присоединительные размеры и тип резьбы

• Вход (P): внутренняя резьба G1/2"
• Слив (T): внутренняя резьба G1/2"
• Выходы (A, B): внутренняя резьба G3/8"
• Крепление: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высококачественного чугуна или стали, обеспечивающего долговечность и устойчивость к высоким рабочим давлениям. Уплотнительные элементы выполнены из специальной резины, стойкой к воздействию гидравлических жидкостей и температурным перепадам.

Конструктивное исполнение

Моноблочная конструкция обеспечивает компактность и простоту монтажа в гидравлической системе.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоком. При перемещении рычага управления золотник открывает соответствующие каналы, направляя поток рабочей жидкости от насоса к исполнительному механизму. В нейтральном положении все каналы перекрыты, что обеспечивает удержание рабочего органа в заданном положении.

Количество рабочих линий и их назначение

• P (подача) - подключение к напорной магистрали от насоса
• T (слив) - подключение к сливной магистрали в гидробак
• A, B (выходы) - подключение к полостям гидроцилиндра или гидромотора

Особенности конструкции

Золотниковый тип конструкции обеспечивает плавное и точное управление потоком. Наличие плавающего режима (функция К16) позволяет гидроцилиндру свободно перемещаться под действием внешних сил при отключенном давлении подачи.

Возможности регулировки потока

Расход регулируется степенью открытия золотника при частичном перемещении рычага управления, что позволяет осуществлять плавное управление скоростью движения исполнительного механизма.

Надежность и ресурс работы

Высококачественные материалы и точная обработка рабочих поверхностей обеспечивают длительный срок службы и минимальные внутренние утечки. Ресурс работы составляет не менее 5000 часов при соблюдении условий эксплуатации.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством современных гидравлических систем, работающих на минеральном масле. Подходит для интеграции в новые системы и замены устаревших компонентов.

Рекомендуемые области использования

• Строительная и дорожная техника (экскаваторы, погрузчики, автокраны)
• Сельскохозяйственные машины (тракторы, комбайны, навесное оборудование)
• Промышленное оборудование (прессы, подъемники, конвейеры)
• Коммунальная техника (мусоровозы, снегоуборочные машины)

Условия эксплуатации

Устройство рассчитано на работу в тяжелых условиях эксплуатации при температурах от -40°C до +60°C. Требует использования качественного гидравлического масла и соблюдения регламента технического обслуживания.

Коммерческие аспекты

Преимущества перед аналогами

• Высокое качество болгарского производства
• Компактные габариты и простота монтажа
• Надежная фиксация в рабочих положениях
• Наличие плавающего режима работы
• Конкурентоспособная цена при высоком качестве
• Широкая совместимость с различным оборудованием

Экономическая эффективность

Использование данного гидрораспределителя позволяет снизить эксплуатационные расходы благодаря низким внутренним утечкам и длительному сроку службы. Простота конструкции обеспечивает легкость технического обслуживания и ремонта.

Условия поставки и покупки

Для приобретения гидрораспределителя 04Z50-1А8A1A1К16 GKZ1 и получения актуальной стоимости обращайтесь к нашим специалистам через страницу контактов. Наши менеджеры предоставят подробную консультацию по техническим характеристикам и помогут подобрать оптимальное решение для вашего оборудования.

Информацию об условиях доставки и оплаты вы можете найти в соответствующем разделе нашего сайта.
