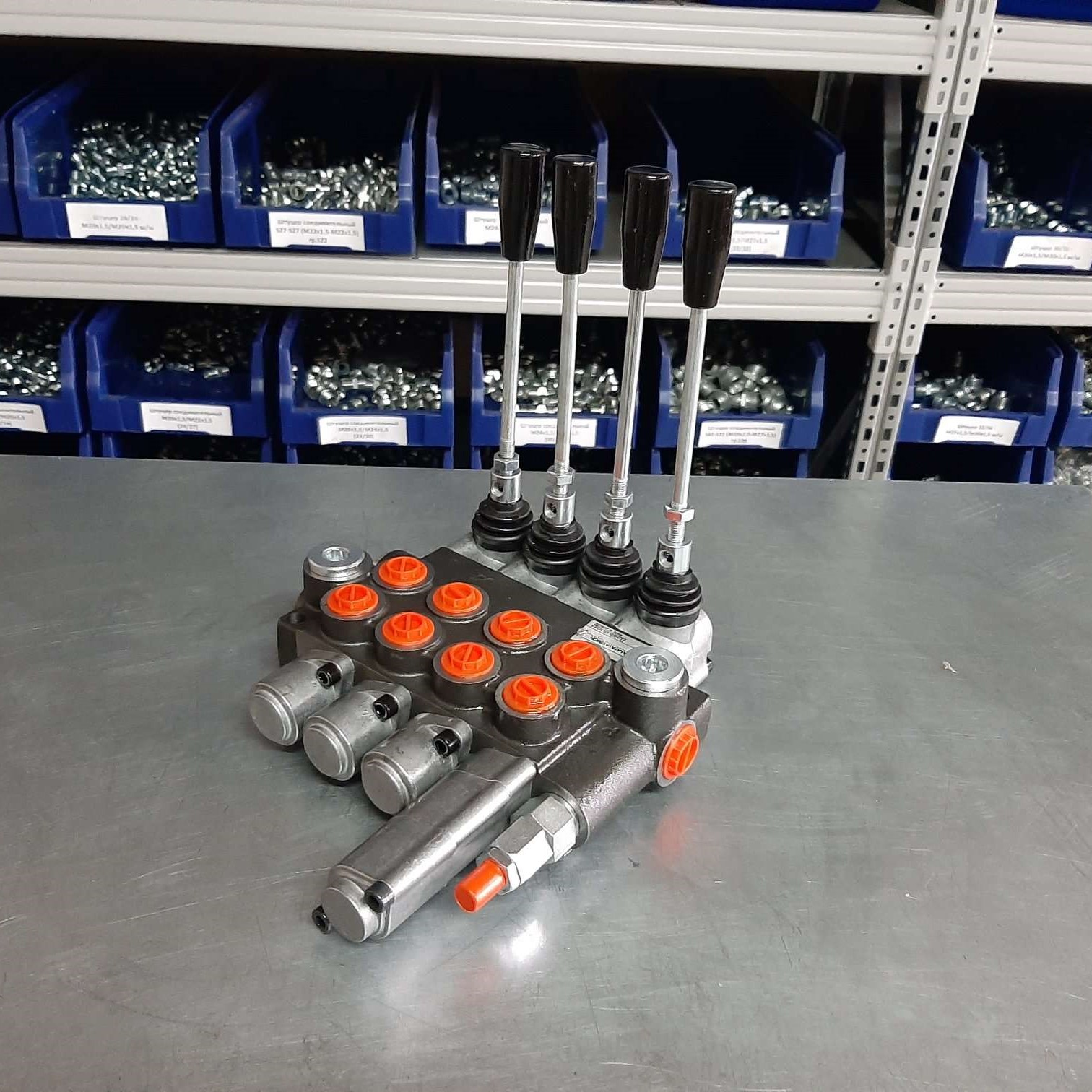

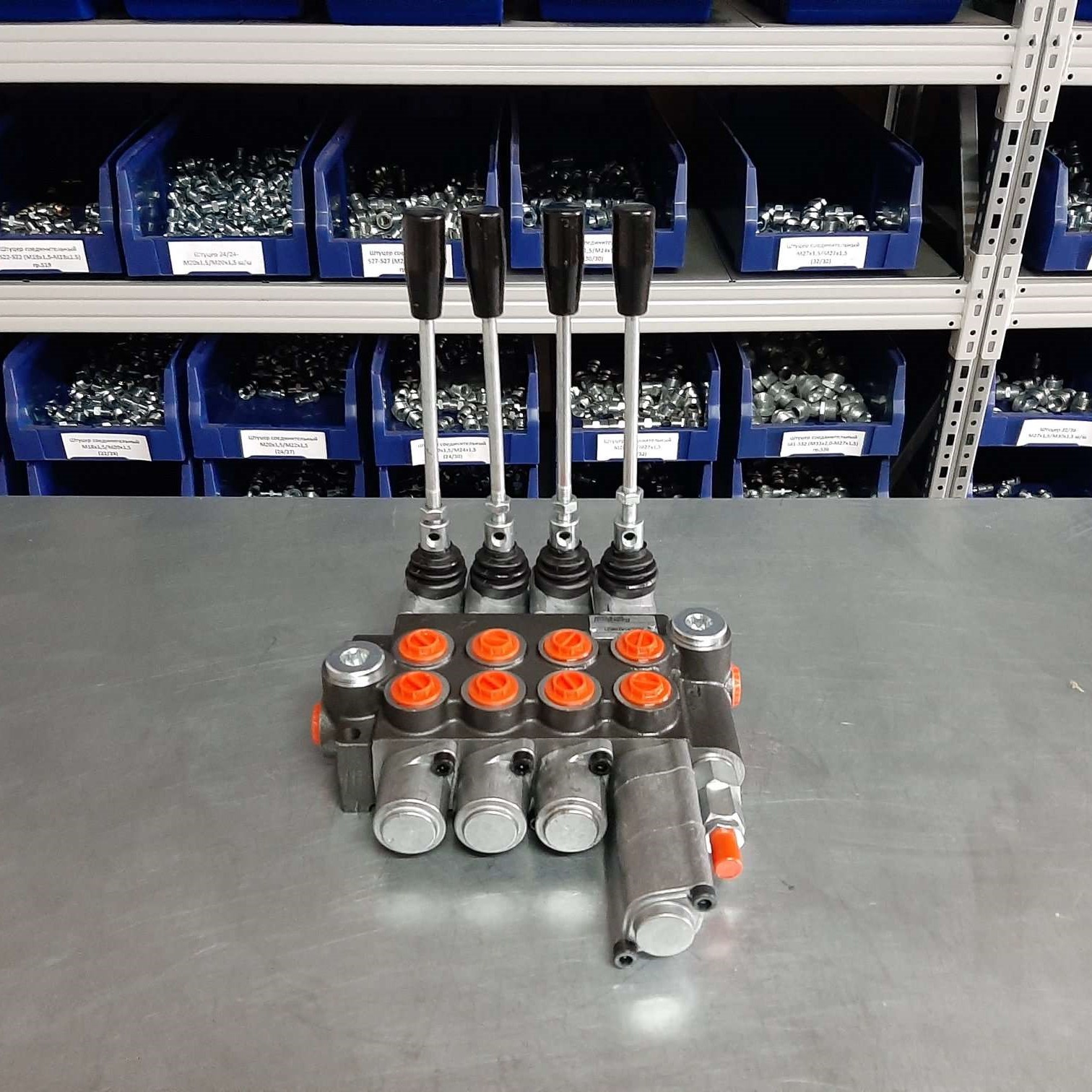

Гидрораспределитель 04Z50-1К16А1A1A1 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель 04Z50-1К16А1A1A1 GKZ1 относится к профессиональной серии Z50 болгарского производства. Данная серия зарекомендовала себя как надежное и долговечное оборудование для различных гидравлических систем. Болгарские гидрораспределители серии Z50 отличаются высоким качеством изготовления и соответствием европейским стандартам.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах средней производительности. Основное назначение - распределение и регулирование потоков минерального масла между различными исполнительными механизмами гидросистемы.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен золотником типа К16, который обеспечивает плавающий режим работы с подъемом и опусканием без фиксации. Ход золотника составляет ± 6 mm, что обеспечивает точное и плавное управление потоками.

Присоединительные размеры и тип резьбы

Конфигурация присоединений:

• Вход P: внутренняя резьба G1/2
• Слив T: внутренняя резьба G1/2
• Выходы A и B: внутренняя резьба G3/8
• Крепление: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна или стали, обеспечивающего долговечность и устойчивость к высоким давлениям. Уплотнения выполнены из маслостойкой резины, рассчитанной на длительную эксплуатацию в условиях переменных нагрузок.

Габаритные размеры и вес

Конструктивное исполнение - моноблок, что обеспечивает компактные размеры и удобство монтажа. Компактная конструкция позволяет легко интегрировать распределитель в существующие гидравлические системы.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоками. При перемещении золотника открываются и закрываются соответствующие каналы, обеспечивая направление потока рабочей жидкости к нужным исполнительным механизмам. Схема подключения предусматривает подачу рабочей жидкости через порт P, возврат через порт T, а управление исполнительными механизмами через порты A и B.

Количество рабочих линий и их назначение

Распределитель имеет четыре основные рабочие линии:

• P (подача) - для подключения к гидронасосу
• T (слив) - для возврата жидкости в гидробак
• A и B (рабочие выходы) - для подключения исполнительных механизмов

Особенности конструкции

Золотниковый тип конструкции обеспечивает надежное перекрытие каналов и минимальные внутренние утечки. Конструкция золотника К16 позволяет реализовать плавающий режим работы, что особенно важно для применения с гидроцилиндрами, требующими свободного движения под действием внешних сил.

Возможности регулировки потока

Плавное перемещение золотника в пределах ± 6 mm позволяет точно дозировать поток рабочей жидкости и обеспечивать плавное управление скоростью исполнительных механизмов.

Надежность и ресурс работы

Высокое качество изготовления и использование износостойких материалов обеспечивает длительный ресурс работы в тяжелых эксплуатационных условиях. Болгарские гидрораспределители на 40 л/мин известны своей надежностью и долговечностью.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с большинством стандартных гидравлических систем, работающих на минеральном масле. Стандартные присоединительные размеры обеспечивают легкую интеграцию в существующие системы.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы и погрузчики
• Автокраны и подъемники
• Бульдозеры и грейдеры

Промышленное оборудование:

• Прессы и формовочные машины
• Подъемные платформы
• Конвейерные системы

Сельскохозяйственные машины:

• Тракторы и комбайны
• Навесное оборудование
• Погрузочная техника

Условия эксплуатации

Распределитель рассчитан на работу в условиях переменных нагрузок при температуре окружающей среды от -40°C до +60°C. Конструкция позволяет эксплуатацию в запыленных и агрессивных средах, характерных для строительной и сельскохозяйственной техники.

Коммерческие аспекты

Преимущества перед аналогами

• Высокое качество болгарского производства
• Увеличенный ресурс работы
• Стандартные присоединительные размеры
• Плавающий режим работы золотника К16
• Компактные габариты моноблочной конструкции
• Широкий температурный диапазон эксплуатации

Экономическая эффективность

Использование данного гидрораспределителя обеспечивает оптимальное соотношение цены и качества. Длительный ресурс работы и надежность конструкции снижают эксплуатационные расходы и затраты на техническое обслуживание.

Условия поставки и покупки

Для приобретения гидрораспределителя 04Z50-1К16А1A1A1 GKZ1 обращайтесь к специалистам компании Арис. Подробную информацию о способах связи вы найдете на странице контактов.

Ознакомиться с условиями доставки и оплаты можно на соответствующей странице нашего сайта. Мы предлагаем гибкие условия поставки и различные способы оплаты для удобства наших клиентов.
