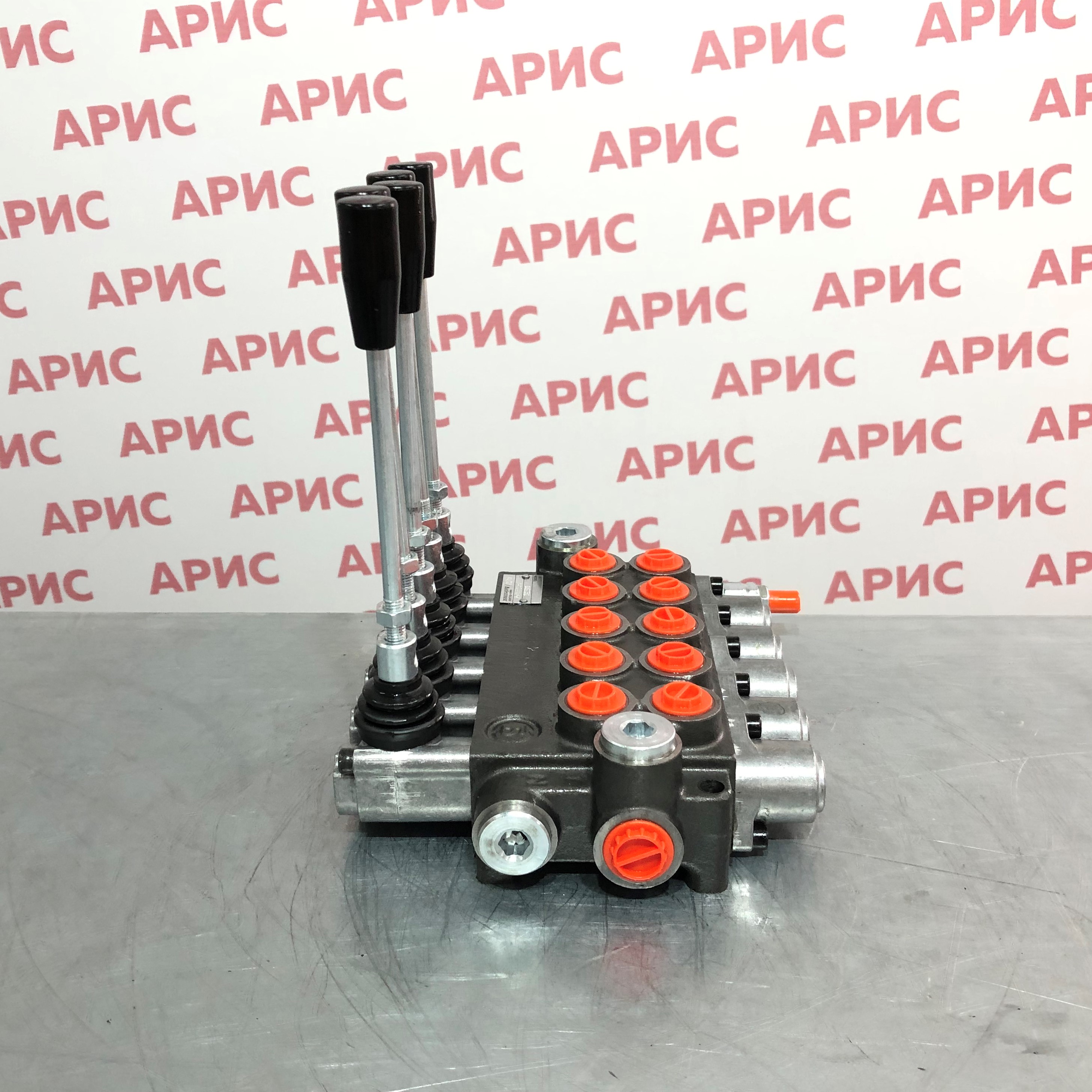

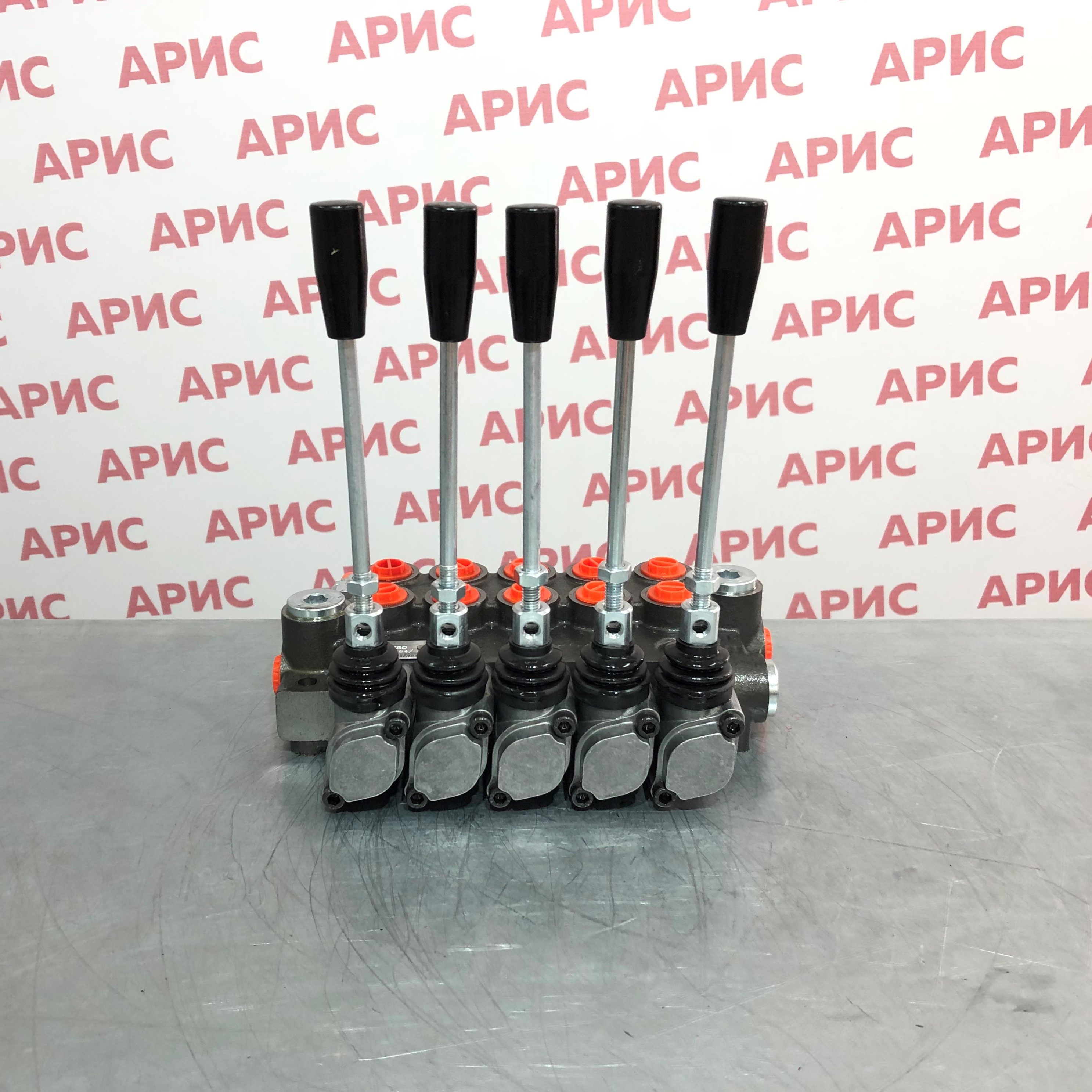

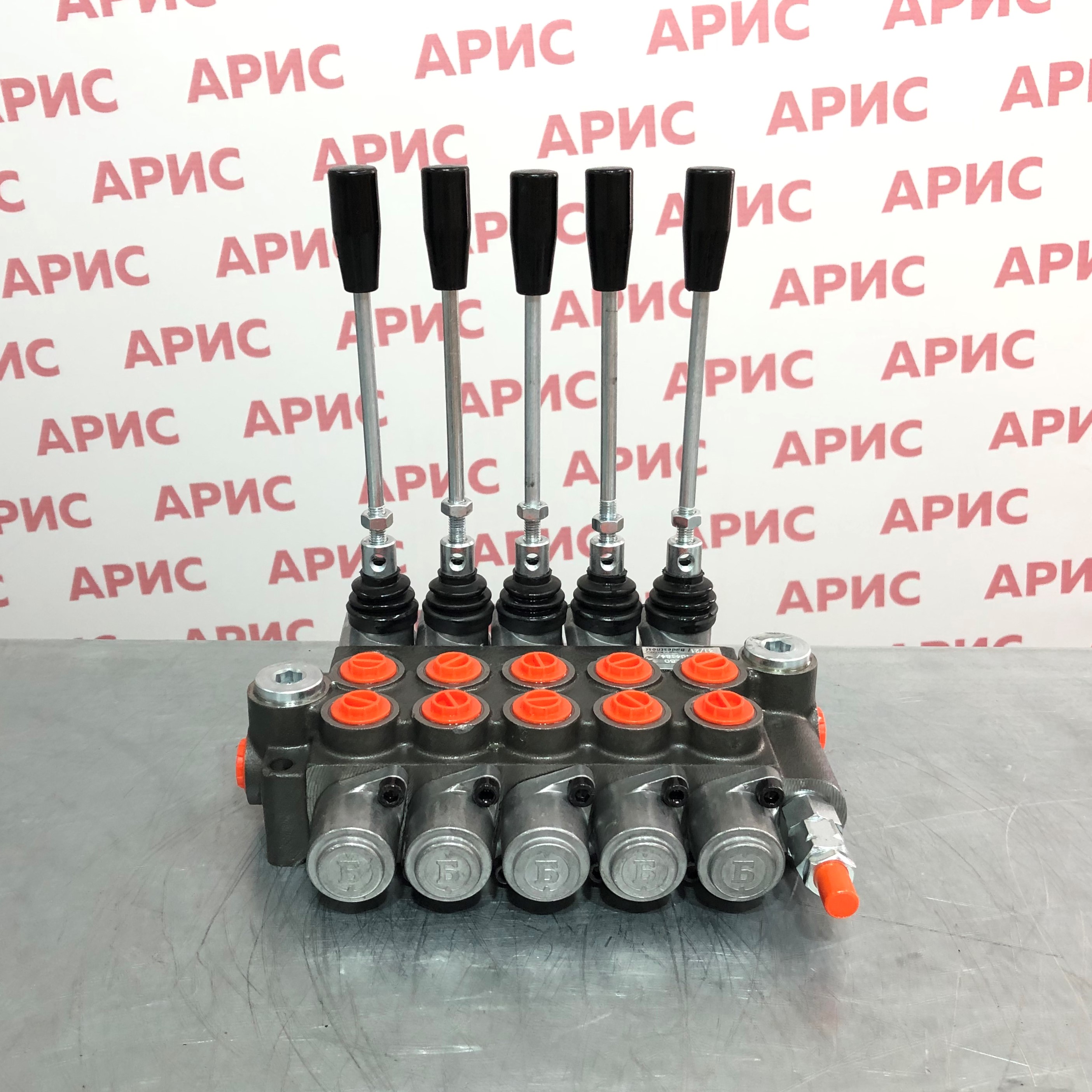

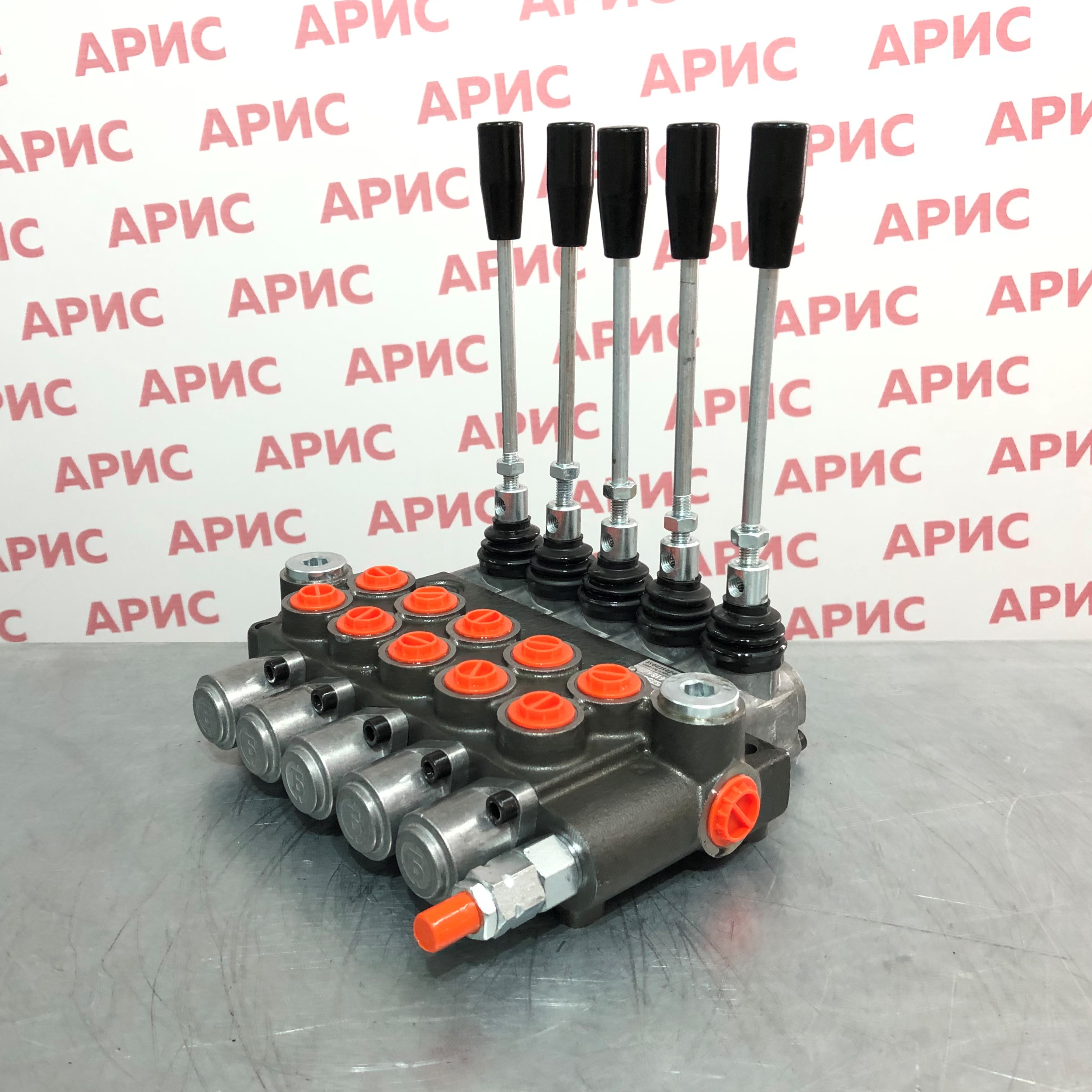

Гидрораспределитель 05Z50-1А1А1A1A1А1 GKZ1

Техническая информация

Серия и производитель

Гидрораспределитель 05Z50-1А1А1A1A1А1 GKZ1 относится к серии Z50 болгарского производства и представляет собой высококачественное гидравлическое оборудование, разработанное для профессионального применения в различных отраслях промышленности.

Назначение и область применения

Данный гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах. Основные области применения включают строительную технику, сельскохозяйственные машины, промышленное оборудование и специальную технику, где требуется точное и надежное управление гидравлическими приводами.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Конструктивные особенности

Тип управления и позиции: Гидрораспределитель выполнен в моноблочной конструкции с ручным управлением. Обозначение 1А1А1A1A1А1 указывает на конфигурацию золотников, где каждая позиция А1 соответствует золотнику без фиксации в положениях подъема и опускания.

Присоединительные размеры:

• Вход P: внутренняя резьба G1/2"
• Слив T: внутренняя резьба G1/2"
• Выходы A и B: внутренняя резьба G3/8"
• Крепление: 2 болта М8

Материал и конструкция:

• Корпус: высокопрочный чугун или алюминиевый сплав
• Уплотнения: маслостойкая резина и полимерные материалы
• Конструктивное исполнение: моноблок

Функциональные особенности

Принцип работы

Гидрораспределитель работает по принципу золотникового управления, обеспечивая направление потока рабочей жидкости по заданным каналам. При перемещении рычагов управления золотники открывают соответствующие проходные сечения, направляя поток от подающей линии к исполнительным органам.

Рабочие линии и их назначение

• P (Pressure) - подающая линия от насоса
• T (Tank) - сливная линия в гидробак
• A, B - рабочие линии к исполнительным органам (цилиндры, гидромоторы)

Типы золотников

Данная модель гидрораспределителя серии Z50 оснащена золотниками типа А1, которые обеспечивают:

• Подъем и опускание без фиксации в крайних положениях
• Автоматический возврат в нейтральное положение при отпускании рычага
• Плавное управление скоростью движения исполнительных органов

Надежность и ресурс

Болгарские гидрораспределители на 40 л/мин серии Z50 отличаются высокой надежностью и длительным сроком службы благодаря качественным материалам и точной обработке рабочих поверхностей. Расчетный ресурс составляет более 2 миллионов циклов переключения.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель полностью совместим с большинством современных гидравлических систем и может быть интегрирован в существующие установки без дополнительных модификаций. Стандартные присоединительные размеры обеспечивают универсальность применения.

Рекомендуемые области использования

• Строительная техника: колесные и гусеничные погрузчики, экскаваторы, автокраны
• Сельскохозяйственные машины: тракторы, комбайны, навесное оборудование
• Промышленное оборудование: прессы, подъемники, конвейеры
• Коммунальная техника: мусоровозы, дорожно-уборочные машины

Условия эксплуатации

Гидрораспределитель предназначен для работы в условиях:

• Температура окружающей среды: от -40°C до +60°C
• Относительная влажность: до 95%
• Защита от пыли и влаги в соответствии с условиями применения
• Устойчивость к вибрационным нагрузкам

Преимущества и экономическая эффективность

Преимущества перед аналогами

По сравнению с китайскими гидрораспределителями на 40 л/мин, болгарские модели серии Z50 обеспечивают:

• Более высокую точность изготовления
• Увеличенный ресурс работы
• Стабильность характеристик в широком диапазоне температур
• Лучшее качество уплотнений и материалов

Экономическая эффективность

Использование качественного гидрораспределителя позволяет:

• Снизить затраты на техническое обслуживание
• Увеличить интервалы между ремонтами
• Повысить производительность оборудования
• Уменьшить потери рабочей жидкости

Дополнительные возможности

Для расширения функциональности системы рекомендуется рассмотреть:

• Гидрораспределители с электрическим управлением для автоматизации процессов
• Комплектующие к гидрораспределителям для модернизации существующих систем
• Гидрораспределители на 80 л/мин для систем с повышенной производительностью
