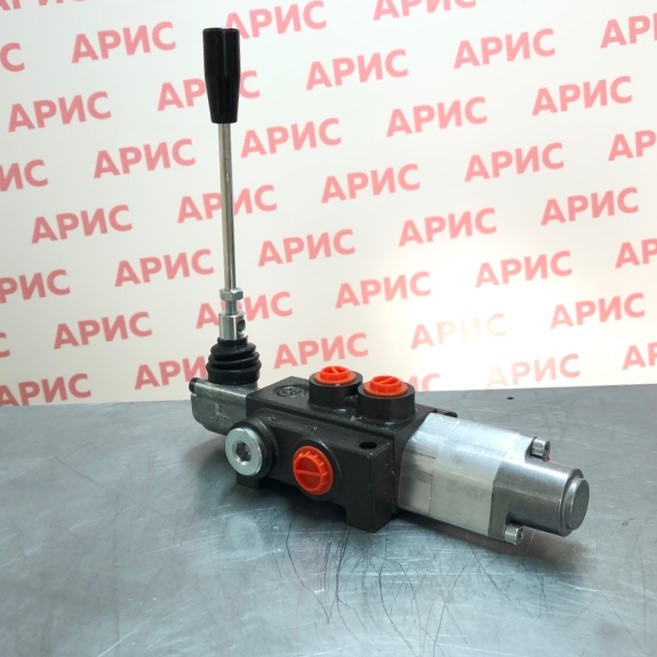

Гидрораспределитель Z50-1К15 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель Z50-1К15 GKZ1 относится к серии Z50 болгарского производства. Эта серия зарекомендовала себя как надежное решение для гидравлических систем с расходом до 40 л/мин. Болгарские производители гидравлического оборудования славятся высоким качеством продукции и соблюдением европейских стандартов.

Назначение и область применения

Данный гидрораспределитель предназначен для управления гидравлическими цилиндрами и гидромоторами в составе гидравлических систем мобильной и стационарной техники. Особенность золотника К15 делает его идеальным для применений, требующих плавающего режима работы с возможностью фиксации рабочих позиций.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Рабочая жидкость:

• Минеральное гидравлическое масло
• Рекомендуемая кинематическая вязкость: 20-100 мм²/с
• Внутренние утечки (A, B – T): 5 см³/мин при 100 бар

Тип управления и количество позиций

Распределитель оснащен ручным управлением с ходом золотника ±6 мм. Золотник К15 обеспечивает следующие рабочие позиции:

• Подъем с фиксацией
• Опускание с фиксацией
• Плавающий режим
• Нейтральное положение

Присоединительные размеры и тип резьбы

Присоединительные отверстия с внутренней резьбой:

• Вход P: G1/2"
• Слив T: G1/2"
• Выходы A и B: G3/8"

Все соединения выполнены по стандарту ISO с конической резьбой, обеспечивающей надежную герметизацию без дополнительных уплотнений.

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна с антикоррозийным покрытием. Уплотнения выполнены из маслостойкой резины NBR, обеспечивающей долговечность при работе с минеральными маслами в широком температурном диапазоне.

Габаритные размеры и вес

Моноблочная конструкция обеспечивает компактные габариты при сохранении высокой функциональности. Крепление осуществляется двумя болтами М8, что упрощает монтаж и демонтаж распределителя.

Функциональные особенности

Принцип работы и схема подключения

Распределитель работает по принципу золотникового управления потоком рабочей жидкости. При перемещении рукоятки управления золотник направляет поток масла к соответствующему выходу (A или B), обеспечивая движение исполнительного механизма в нужном направлении.

Количество рабочих линий и их назначение

Распределитель имеет четыре основные гидравлические линии:

• P (Pressure) - линия подачи рабочей жидкости от насоса
• T (Tank) - линия слива в гидробак
• A, B - рабочие линии к гидроцилиндру или гидромотору

Особенности конструкции

Золотниковый тип конструкции обеспечивает быстрое и четкое переключение между рабочими позициями. Плавающий режим позволяет свободно перемещать исполнительный механизм при отключенном насосе, что особенно важно для техники, работающей с навесными орудиями.

Возможности регулировки потока

Данная модель не предусматривает встроенной регулировки расхода. Для точного управления скоростью движения исполнительных механизмов рекомендуется использовать внешние дроссели или регуляторы потока.

Надежность и ресурс работы

Благодаря качественным материалам и точной обработке рабочих поверхностей, распределитель обеспечивает длительный срок службы при соблюдении условий эксплуатации. Ресурс работы составляет не менее 5000 часов при регулярном техническом обслуживании.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель Z50-1К15 совместим с большинством гидравлических систем, использующих минеральные масла. Особенно эффективен в системах с рабочим давлением до 250 бар и расходом до 40 л/мин.

Если вашей технике требуется больший расход, стоит рассмотреть модели на 80 л/мин или другие варианты из болгарской линейки на 80 л/мин, которые также показывают отличные эксплуатационные характеристики. Для более производительных систем можем предложить распределители на 100-160 л/мин.

Рекомендуемые области использования

Строительная техника:

• Экскаваторы малого и среднего класса
• Погрузчики
• Автокраны
• Бетононасосы

Сельскохозяйственная техника:

• Тракторы МТЗ и аналогичные
• Комбайны
• Навесное оборудование

Промышленное оборудование:

• Гидравлические прессы
• Подъемные платформы
• Станочное оборудование

Для тракторов МТЗ также доступны специализированные решения, разработанные с учетом особенностей отечественной техники. При работе с тракторами типа Кировец К700 и Т150 может потребоваться установка соответствующих джойстиков, а для МТЗ - специальных джойстиков.

Условия эксплуатации

Распределитель рассчитан на работу в условиях:

• Температура окружающей среды: от -40°C до +60°C
• Относительная влажность: до 95%
• Вибрационные нагрузки: согласно стандартам для мобильной техники
• Запыленность: защита по IP54

Для техники, работающей в особых условиях, можем предложить варианты с пневматическим управлением.

Коммерческие аспекты

Преимущества перед аналогами

Высокое качество изготовления: Болгарское производство гарантирует соблюдение европейских стандартов качества при доступной цене по сравнению с китайскими аналогами.

Универсальность применения: Стандартные присоединительные размеры обеспечивают совместимость с большинством гидросистем.

Простота обслуживания: Моноблочная конструкция упрощает монтаж и техническое обслуживание. При необходимости всегда можно подобрать необходимые комплектующие.

Надежность: Проверенная временем конструкция серии Z50 показывает стабильную работу в различных условиях эксплуатации.

Если вам требуется электрическое управление, обратите внимание на модификации с электромагнитным управлением на 12В или 24В для серии Z50. Также доступны плитовые модификации для работы от 12В, 24В и 220В.

Экономическая эффективность

Соотношение цена/качество делает данный распределитель оптимальным выбором для большинства применений среди всего ассортимента гидрораспределителей на 40 л/мин. Низкие эксплуатационные расходы за счет надежности конструкции и доступности запасных частей обеспечивают быструю окупаемость вложений.

Для систем с меньшим расходом также предлагаем модели на 60 л/мин, которые могут оказаться более экономичными для определенных применений.

Условия поставки и покупки

Как купить: Для заказа гидрораспределителя Z50-1К15 GKZ1 свяжитесь с нашими специалистами через страницу контактов. Наши менеджеры помогут подобрать оптимальную конфигурацию с учетом особенностей вашего оборудования.

Доставка и оплата: Подробную информацию об условиях доставки и оплаты вы найдете на соответствующей странице нашего сайта.

Мы также предлагаем полный спектр комплектующих и можем укомплектовать заказ всем необходимым для монтажа и подключения распределителя.
