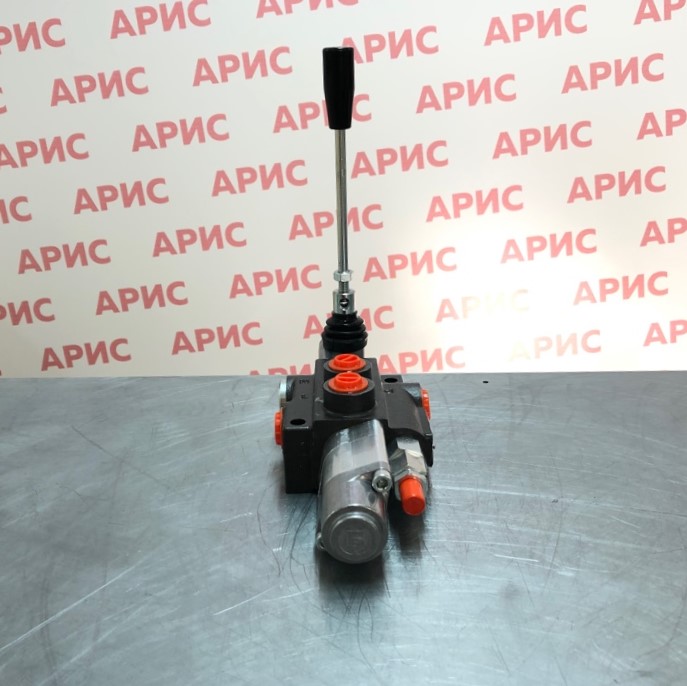

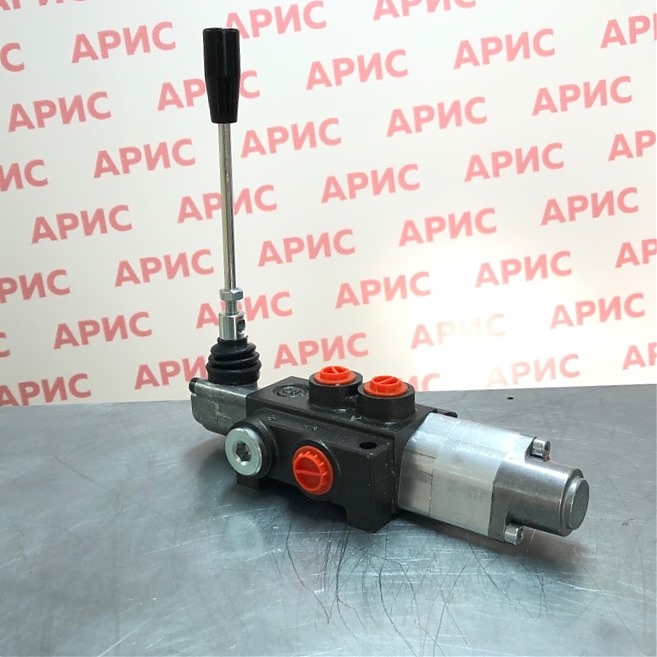

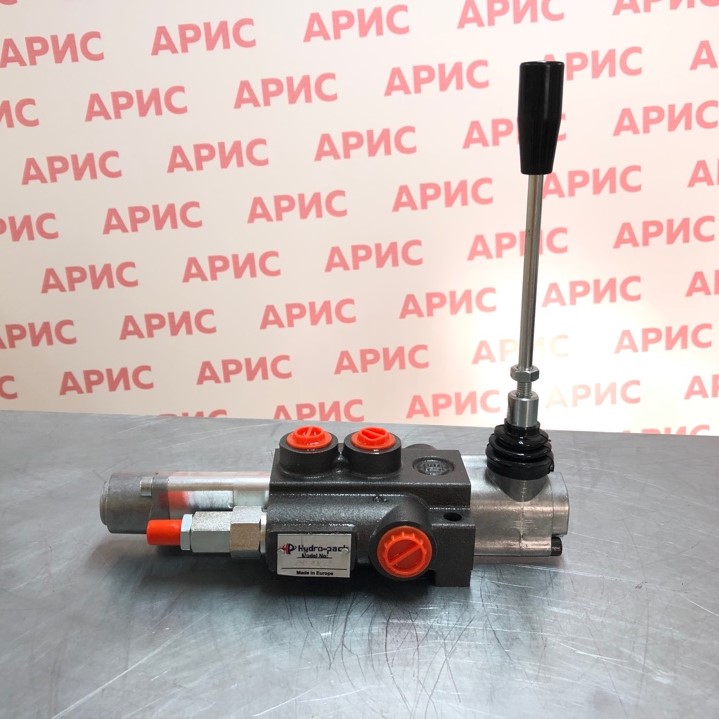

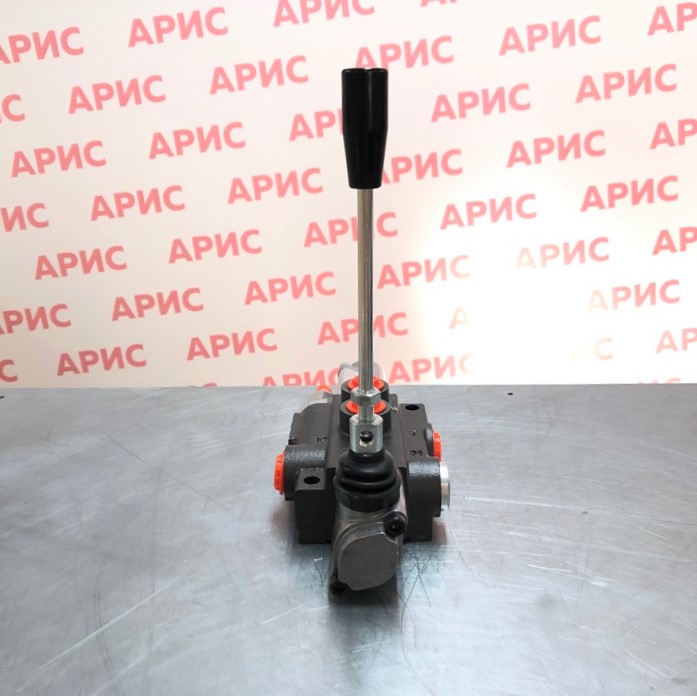

Гидрораспределитель Z50-1К16 GKZ1

Техническая информация

Серия и страна производителя

Гидрораспределитель Z50-1К16 GKZ1 относится к серии Z50 болгарского производства - признанного лидера в области гидравлического оборудования. Изделия этой серии отличаются высоким качеством изготовления и соответствуют европейским стандартам надежности.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах различного назначения. Обеспечивает точное направление потока минерального масла к исполнительным механизмам и обратно в гидробак.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен золотником К16, обеспечивающим плавающий режим работы с подъемом и опусканием без фиксации. Ход золотника составляет ± 6 мм, что гарантирует плавное и точное управление.

Присоединительные размеры и тип резьбы

• Вход (P): внутренняя резьба G1/2"
• Слив (T): внутренняя резьба G1/2"
• Выходы (A, B): внутренняя резьба G3/8"
• Крепление: 2 болта М8

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна, обеспечивающего долговечность и устойчивость к высоким давлениям. Уплотнения выполнены из качественных эластомеров, стойких к минеральным маслам.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоком. При перемещении золотника открываются и закрываются соответствующие каналы, направляя поток рабочей жидкости к нужному выходу. Конструктивное исполнение - моноблок, что упрощает монтаж и обслуживание.

Количество рабочих линий и их назначение

Устройство имеет четыре основные линии:

• P (подача) - вход рабочей жидкости от насоса
• T (слив) - возврат жидкости в гидробак
• A и B (выходы) - подключение к исполнительным механизмам

Особенности конструкции

Золотниковый тип конструкции обеспечивает высокую надежность и минимальные внутренние потери. Плавающий режим золотника К16 позволяет осуществлять свободное движение исполнительного механизма под действием внешних сил.

Возможности регулировки потока

Точная регулировка потока достигается плавным перемещением золотника в пределах рабочего хода ± 6 мм, что обеспечивает плавное управление скоростью исполнительных механизмов.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель полностью совместим с большинством гидравлических систем, использующих минеральное масло в качестве рабочей жидкости. Подходит для интеграции в существующие системы благодаря стандартным присоединительным размерам.

Рекомендуемые области использования

• Строительная и дорожная техника
• Коммунальные машины
• Подъемно-транспортное оборудование
• Гидравлические прессы
• Тракторы и сельскохозяйственная техника

Особенно эффективен в системах с расходом до 40 л/мин, где требуется надежное управление гидроцилиндрами или гидромоторами.

Условия эксплуатации

Устройство рассчитано на работу в широком диапазоне температур от -40°C до +60°C, что делает его пригодным для эксплуатации в различных климатических условиях. Рекомендуется использование качественного минерального масла с соответствующей вязкостью.

Коммерческие аспекты

Преимущества перед аналогами

• Высокое качество болгарского производства
• Оптимальное соотношение цена-качество
• Простота монтажа благодаря моноблочной конструкции
• Низкие внутренние потери (всего 5 см³/мин при 100 bar)
• Универсальность применения

Экономическая эффективность

Долговечная конструкция и минимальные эксплуатационные расходы обеспечивают быстрый возврат инвестиций. Стандартные присоединительные размеры исключают необходимость в дополнительных переходниках.
